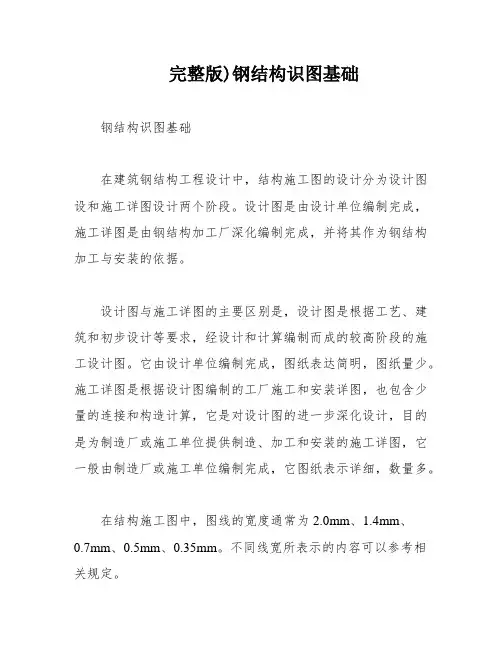

完整版)钢结构识图基础钢结构识图基础在建筑钢结构工程设计中，结构施工图的设计分为设计图设和施工详图设计两个阶段。
设计图是由设计单位编制完成，施工详图是由钢结构加工厂深化编制完成，并将其作为钢结构加工与安装的依据。
设计图与施工详图的主要区别是，设计图是根据工艺、建筑和初步设计等要求，经设计和计算编制而成的较高阶段的施工设计图。
它由设计单位编制完成，图纸表达简明，图纸量少。
施工详图是根据设计图编制的工厂施工和安装详图，也包含少量的连接和构造计算，它是对设计图的进一步深化设计，目的是为制造厂或施工单位提供制造、加工和安装的施工详图，它一般由制造厂或施工单位编制完成，它图纸表示详细，数量多。
在结构施工图中，图线的宽度通常为2.0mm、1.4mm、0.7mm、0.5mm、0.35mm。
不同线宽所表示的内容可以参考相关规定。
断面符号表示从符号处剖开看到的断面，不表示断面后方的其他东西。
剖面符号表示从符号处剖开看到的断面及断面后方的其他东西。
在钢构详图中，断面符号和剖面符号使用上有些随意，是因为功能上比较接近，着重表达的是看物体的方向。
索引符号和节点符号用于标识构件和节点的位置。
不带剖视方向的索引中的字母a左边为索引，右边为对应的节点，表示将圈画中的部分放大绘制细节。
底下的“—”表示“在本图中”，如果节点详图不在本图中，就写对应的图纸编号。
钢结构节点详图包括刚连接和铰连接。
铰连接：被连接的构件在连接处不能相对移动，但可以相对转动，具体有松螺栓，松铆等，如折叠伞伞骨间的连接，门与门框的连接。
被连接的构件在连接处不能相对移动或转动，常见的连接方式有榫接、胶接、焊接、铆接等，例如固定铁床间的连接和桌腿与桌面之间的连接等。
钢结构节点可分为刚接和铰接两种，其区别在于节点是否能传递弯矩。
一般认为，型钢的弯矩主要由翼缘承受，剪力由翼缘和腹板共同承受。
铰接节点通常只连接腹板，翼缘自由。
虽然实际上节点都是半刚性半铰接的，但需要抓住主要矛盾。
钢结构施工图的识读方法与放样技巧课件
3、3个和3个以上的焊件相互焊接的焊缝， 不得作为双面焊缝标注。其焊缝符号和 尺寸应分别标注。
4、相互焊接的2个焊件中，当只有1个焊件 带坡口时(如单面V形)，引出线箭头必须指 向带坡口的焊件。
5、相互焊接的2个焊件，当为单面带双边 不对称坡口焊缝时，引出线箭头必须指向 较大坡口的焊件 。
6、当焊缝分布不规则时，在标注焊缝符号的 同时，宜在焊缝处加中实线(表示可见焊缝)， 或加细栅线(表示不可见焊缝)。
钢结构工程设计制图 钢结构施工详图（KMд）
相应设计资质级 别的设计单位编制
钢结构设计图
钢结构施工详图
2.钢结构设计图与施工详图的区别
1.设计依据
2.设计要求 3.编制单位
4.内容及深 度
设计图(施工图)
施工详图 (加工详图)
根据工艺、建筑要求及初步设计等， 直接根据设计图编制的工厂制造及现
并经施工设计方案与计算等工作而编 场安装详图（可含有少量连接、构造
10.螺栓中心至翼缘板表面的距离，应满足拧紧螺栓时的施 工要求，不宜小于35mm。螺栓端距不应小于2倍的螺栓孔 径。
11.在门式刚架中，受压翼缘的螺栓不宜少于两排。
12.与横梁端板连接的柱翼缘部分应与端板等厚度。端板的 厚度可根据支承条件计算确定，但不宜小于16mm。 13.柱翼缘板厚度不宜小于16mm，当柱翼缘板厚度不能满足 此要求时，可在柱头翼板局部加厚。
相关知识。
阅读钢结构施工详图步骤： 从上往下看、从左往右看、由外往里看、由 大到小看、由粗到细看，图样与说明对照看， 布置详图结合看 。
第二节 钢结构施工详图制图规定
1.常用型钢的标注方法。
与建筑施工图的异同点
相同 不同
轴线 剖切符号；索引符号；详图符号 引出线；对称符号 比例 线形 连接符号
钢结构图纸基本识图

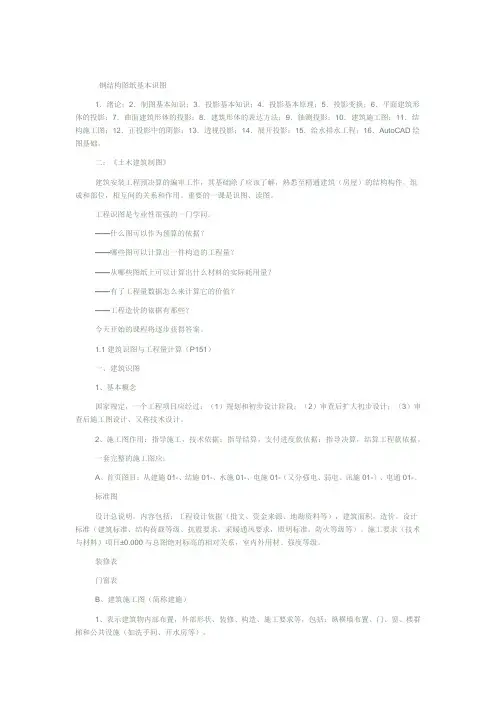

钢结构图纸基本识图1．绪论；2．制图基本知识；3．投影基本知识；4．投影基本原理；5．投影变换；6．平面建筑形体的投影；7．曲面建筑形体的投影；8．建筑形体的表达方法；9．轴测投影；10．建筑施工图；11．结构施工图；12．正投影中的阴影；13．透视投影；14．展开投影；15．给水排水工程；16．AutoCAD绘图基础。
二：《土木建筑制图》建筑安装工程预决算的编审工作，其基础除了应该了解，熟悉至精通建筑（房屋）的结构构件，组成和部位，相互间的关系和作用。
重要的一课是识图、读图。
工程识图是专业性很强的一门学问。
——什么图可以作为预算的依据？——哪些图可以计算出一件构造的工程量？——从哪些图纸上可以计算出什么材料的实际耗用量？——有了工程量数据怎么来计算它的价值？——工程造价的依据有那些？今天开始的课程将逐步获得答案。
1.1建筑识图与工程量计算（P151）一、建筑识图1、基本概念国家规定，一个工程项目应经过：（1）规划和初步设计阶段；（2）审查后扩大初步设计；（3）审查后施工图设计、又称技术设计。
2、施工图作用：指导施工，技术依据；指导结算，支付进度款依据；指导决算，结算工程款依据。
一套完整的施工图应：A、首页图目：从建施01-、结施01-、水施01-、电施01-（又分强电、弱电、讯施01-）、电通01-。
标准图设计总说明，内容包括：工程设计依据（批文、资金来源、地勘资料等），建筑面积，造价。
设计标准（建筑标准、结构荷载等级、抗震要求，采暖通风要求，照明标准，防火等级等）。
施工要求（技术与材料）项目±0.000与总图绝对标高的相对关系，室内外用材、强度等级。
装修表门窗表B、建筑施工图（简称建施）1、表示建筑物内部布置，外部形状、装修、构造、施工要求等，包括：纵横墙布置、门、窗、楼群梯和公共设施（如洗手间、开水房等）。
2、总平，平、立、剖和各构造详图（包括墙身剖面、楼梯、门窗、厕所、浴室、走廊、阳台等构造和详细做法、尺寸）。
(完整版)钢结构识图大全

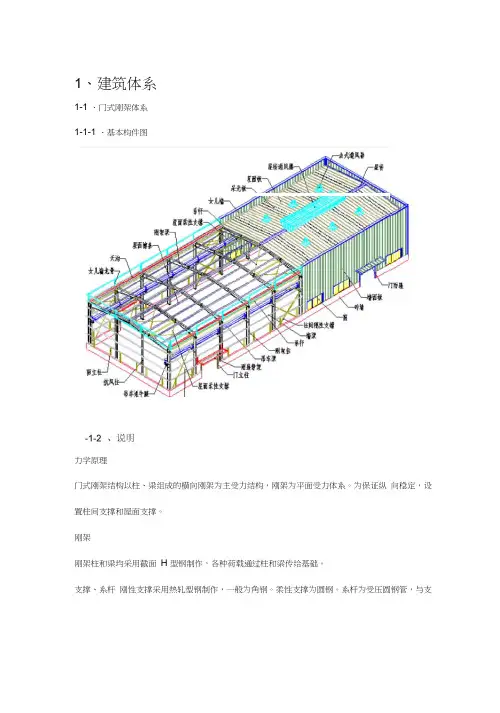

1、建筑体系1-1 、门式刚架体系1-1-1 、基本构件图力学原理门式刚架结构以柱、梁组成的横向刚架为主受力结构，刚架为平面受力体系。
