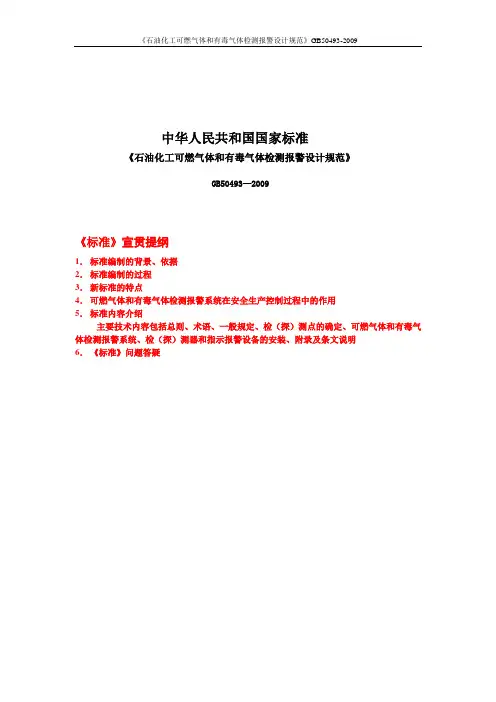

《石油化工可燃气体和有毒气体检测报警设计规范》GB50493-2009
中华人民共和国国家标准《石油化工可燃气体和有毒气体检测报警设计规范》GB50493—2009《标准》宣贯提纲1．标准编制的背景、依据2．标准编制的过程3．新标准的特点4．可燃气体和有毒气体检测报警系统在安全生产控制过程中的作用5．标准内容介绍主要技术内容包括总则、术语、一般规定、检（探）测点的确定、可燃气体和有毒气体检测报警系统、检（探）测器和指示报警设备的安装、附录及条文说明6．《标准》问题答疑中华人民共和国国家标准GB50493—2009石油化工可燃气体和有毒气体检测报警设计规范Code for the design of combustible gas and toxic gas detection and alarm forpetrochemical industry2009-03 发布 2009-10-01 实施中华人民共和国建设部联合发布中华人民共和国国家质量监督检验检疫总局中华人民共和国住房和城乡建设部公告第 258 号关于发布国家标准《石油化工可燃气体和有毒气体检测报警设计规范》的公告现批准《石油化工可燃气体和有毒气体检测报警设计规范》为国家标准，编号为GB50493-2009，自2009年10月1日起实施。
其中，第3.0.1、3.0.2、3.0.4条为强制性条文，必须严格执行。
本规范由我部标准定额研究所组织中国计划出版社出版发行。
二○○九年三月十九日1．标准编制的背景、依据随着社会的不断发展和进步，为适应当前石油化工工业发展及安全生产、环境保护的要求，国家在生产安全、职业健康和环境保护方面的各种法律法规要求将越来越严。
国家安全生产、环境保护和职业健康管理部门对石油化工行业的安全、健康及环境管理提出了更高的要求，颁布实施了一系列新的法律法规，如：《中华人民共和国职业病防治法》、《石油化工企业设计防火规范》、《生产过程安全卫生要求总则》、《使用有毒物品作业场所劳动保护条例》、《高毒物品目录》（2003年版），等等。
施工方案之可燃气体报警系统
施工方案之可燃气体报警系统一、综述近年来随着工业化和城市化的快速发展，燃气使用越来越普及，但随之而来的是燃气泄漏事故频发的问题。
为了防止这类事故的发生，保障我们的生命财产安全，可燃气体报警系统的安装与部署变得尤为重要。
今天我们就来详细探讨这份《施工方案之可燃气体报警系统》。
大家都知道，可燃气体泄漏是个大问题，一旦遇到明火或者电器设备产生的火花，很容易引发火灾甚至爆炸。
所以安装可燃气体报警系统就显得十分必要，这套系统的主要功能就是在检测到空气中燃气浓度超标时，及时发出警报，提醒人们采取紧急措施，避免事故的发生。
1. 背景介绍：阐述可燃气体报警系统的重要性及其应用领域嘿，朋友们今天我们要聊的是可燃气体报警系统。
听起来好像离我们日常生活有点远，但实际上它就在我们身边，默默守护着我们的安全。
想象一下如果厨房里煤气泄漏而我们不知情，后果可能会很严重。
所以这个报警系统就显得尤为重要了。
说到可燃气体报警系统的重要性，那可不是闹着玩的。
它能及时发现环境中的可燃气体，比如煤气、天然气等，一旦检测到这些气体的浓度超过安全值，它就会立刻发出警报，提醒我们采取措施。
想想看有了它，我们的生活和工作环境就更安全了。
这个报警系统可不仅仅是在厨房里才能用，它还被广泛应用于各种工业场所、燃气设施、化工企业等地方。
只要是有可燃气体存在的地方，就需要它来保驾护航。
所以制定一个科学合理的施工方案来安装这个系统就显得尤为重要了。
接下来我们就来详细说说这个系统的施工方案。
2. 写作目的：解释本文档旨在提供可燃气体报警系统的施工方案嘿，朋友们你们知道吗？今天这篇文档就是为了给大家详细讲解如何安装可燃气体报警系统。
别小看这个系统哦，它在我们日常生活和工作中扮演着非常重要的角色，特别是在一些可能存在可燃气体隐患的场所。
有了这个系统，我们可以更加安心，也能及时预警，避免一些不必要的危险。
那么这篇文章的目的是啥呢？就是想让大家了解并学会如何安装这个报警系统，咱们一起行动起来，为自己和他人的安全保驾护航吧！二、项目概述当我们谈论可燃气体报警系统的施工方案时，其实就是在保障安全的事情上再添一把锁。
可燃气体报警器电路设计.
信息职业技术学院毕业设计说明书(论文)设计(论文)题目: 燃气泄露报警器专业: 应用电子技术班级: 应电 08-2学号: 61姓名:指导教师:二〇一〇年九月十日目录摘要 (1)第1章绪论 (2)1.1燃气泄露报警器的发展及现状 (2)1.1.1 火灾探测技术 (2)1.1.2 火灾探测器的发展趋势 (2)1.2报警器的研究目的及意义 (2)第2章方案设计 (4)第3章单元电路的设计 (5)3.1电源电路设计 (5)3.1.1 变压器 (6)3.1.2 整流电路 (6)3.1.3 整流电路的参数计算及二级管的选择 (7)3.1.4 电容滤波电路 (8)3.1.5 电容滤波电路的参数计算及滤波电容的选择 (9)3.1.6 稳压电路 (9)3.1.7 稳压电路原理图 (10)3.2检测电路的设计 (11)3.2.1 传感器的应用与发展 (11)3.2.2 燃气传感器的介绍 (11)3.2.3 半导体气体传感器工作原理（HQ-2） (12)3.2.4 半导体气敏元件的特性参数及主要技术指标 (12)3.2.5 检测电路 (13)3.3报警电路的设计 (13)3.3.1 555时基电路的起源 (13)3.3.2 报警集成电路555的介绍 (14)3.3.3 555时基电路的组成及管脚用途 (14)3.3.4 555时基电路的工作原理 (15)3.3.5 555时基电路的无稳态工作模式 (15)第4章整机电路及工作原理 (17)第5章电路仿真 (19)第6章实物制作与调试 (22)6.1.1元器件的检测 (22)6.1.2 焊接的工艺要求 (22)6.1.3 电路安装 (23)6.2 制作与调试 (23)总结 (25)参考文献 (26)附录1 整机电路图 (27)附录2 元件明细表 (28)摘要为了提高对传感器的认识和了解，尤其是对燃气传感器的深入研究以及其用法与用途，基于实用、广泛和典型的原则而设计了本电路。
可燃气体报警器设计
毕业论文设计可燃气体报警器设计第1章单片机相关知识介绍1.1单片机中断与复位单片机中断系统1. 中断的概念中断是通过硬件来改变CPU程序运行的方向。
计算机在执行程序的过程中，由于CPU以外的某种原因，有必要尽快中止当前程序的执行，而去执行相应的处理程序，在处理结束后，再回来继续执行被中止了的源程序。
这种程序在执行过程中由于外界的原因而被中间打断的情况称为“中断”。
2. 89C51 的中断系统89C51的中断系统主要由几个与中断有关的特殊功能的寄存器，中断入口，顺序查询逻辑电路等组成。
与中断有关的特殊功能寄存器有四个，分别为中断源寄存器（即专用寄存器TCON和SCON的相关位），中断允许控制寄存器IE 和中断优先级控制寄存器IP。
89C51单片机有5个中断源，可提供两个中断优先级，即可实现二级中断嵌套。
5个中断源的排列顺序由中断优先级控制寄存器IP和顺序查询逻辑电路共同决定。
5个中断源对应5个固定的中断入口地址。
(1) 中断请求源：外部中断请求源：即外中断0和1，经由外部引脚引入的，在单片机上有两个引脚，名称为INT0、INT1，也就是、这两个引脚。
在内部的TCON中有四位是与外中断有关的。
IT0：INT0触发方式控制位，可由软件进和置位和复位，IT0=0，INT0为低电平触发方式，IT0=1，INT0为负跳变触发方式。
IE0：INT0中断请求标志位。
当有外部的中断请求时，这位就会置1（这由硬件来完成），在CPU响应中断后，由硬件将IE0清0。
IT1、IE1的用途和IT0、IE0相同。
(2)内部中断请求源：TF0：定时器T0的溢出中断标记，当T0计数产生溢出时，由硬件置位TF0。
当CPU响应中断后，再由硬件将TF0清0。
TF1：与TF0类似。
TI、RI：串行口发送、接收中断。
(3) 中断允许寄存器IE中断的允许或禁止是由片内可进行位寻址的8位中断允许寄存器IE来控制的。
见表2-1其中EA是总开关，如果它等于0，则所有中断都不允许。
计算机控制课程设计报告书_可燃气体检测及报警装置
计算机控制课程设计报告书_可燃气体检测及报警装置武汉理工大学华夏学院课程名称计算机控制技术课程设计总评成绩学生姓名、学号学生专业班级自动化1092 指导教师姓名2012.1.11 课程设计起止日期 2012.1.7，课程设计任务书学生姓名: 专业班级: 自动化1092 指导教师: 工作单位: 信息工程系题目: 可燃气体检测及报警装置初始条件:1(对常见可燃气体进行自动监测的报警装置;2(检测到气体浓度超过设定上限时，发出声光报警 ;3(工作原理:采用的控制方案--直接数字控制(DDC)。
要求完成的主要任务:1.设计可燃气体检测及报警装置硬件系统，画出框图;2.检测到气体浓度超过设定上限时，发出声光报警;3.采用的控制方案--直接数字控制(DDC);4.CPU采用单片机;5.撰写设计说明书。
时间安排:7日:查阅和准备相关技术资料，完成整体方案设计; 1月1月8日:完成硬件设计;1月9日:编写调试程序;1月10:撰写课程设计说明书;1月11日:提交课程设计说明书、图纸、电子文档。
指导老师签字: 年月日课程设计基本要求课程设计是工科学生十分重要的实践教学环节，通过课程设计，培养学生综合运用先修课程的理论知识和专业技能，解决工程领域某一方面实际问题的能力。
课程设计报告是科学论文写作的基础，不仅可以培养和训练学生的逻辑归纳能力、综合分析能力和文字表达能力，也是规范课程设计教学要求、反映课程设计教学水平的重要依据。
为了加强课程设计教学管理，提高课程设计教学质量，特拟定如下基本要求。
1. 课程设计教学一般可分为设计项目的选题、项目设计方案论证、项目设计结果分析、答辩等4个环节，每个环节都应有一定的考核要求和考核成绩。
2. 课程设计项目的选题要符合本课程设计教学大纲的要求，该项目应能突出学生实践能力、设计能力和创新能力的培养;该项目有一定的实用性，且学生通过努力在规定的时间内是可以完成的。
课程设计项目名称、目的及技术要求记录于课程设计报告书一、二项中，课程设计项目的选题考核成绩占10%左右。
可燃气体探测报警系统施工组织设计方案
可燃气体探测报警系统施工组织设计方案施工方案：XXX800万吨/年重油制烯烃芳烃项目消防工程的可燃气体探测报警系统施工方案。
该工程位于奎屯-独山子经济技术开发区，包括原料油灌区5万立方米储罐、3万立方米储罐、装车卸车台、消防泵房内的仪表、可燃气体探测报警系统以及感温电缆报警系统。
编制依据：本施工方案依据《石油化工企业设计防火规范》GB-92、《自动化仪表工程施工及验收规范》GB-2002、《电气装置安装工程盘柜及二次回路结线施工及验收规范》GB-92、《电器装置安装工程电缆线路施工及验收规范》GB-2006、《电器装置安装工程接地装置施工及验收规范》GB-2006、《石油化工仪表安装设计规范》SH /T3 104-2000、《火灾自动报警系统施工及验收规范》GB-98以及《电气施工一般验收规范》SJ2866-88和《线型感温火灾探测器》GB-2005等标准编制。
施工工序：施工分为准备工作和方法及工艺要求两个部分。
在施工前，现场管理人员需要熟悉本工程的合同、技术附件及施工图纸等文件，认真领会设计意图，并结合现场的实际情况，做好图纸会审工作。
同时，施工前要求作好现场的实地踏勘，熟悉现场的施工环境，制定现场管理及施工等方面的人力资源配置计划，同时协调甲方作好开工前的“三通”工作。
施工人员施工前要作好施工前的安全及技术交底工作，并根据本工程的特点对施工人员进行相关的培训工作，确保本项目施工关键作业点的受控。
在方法及工艺要求部分，可燃气体探测器选点应选择阀门、管道接口、出气口或易泄漏处附近方圆1米的范围内，尽可能靠近，但不要影响其它设备操作，同时尽量避免高温、高湿环境。
可燃气体探测器安装方式可采用墙壁安装或抱管安装，应确保安装牢固可靠，同时应考虑便于维护、标定。
检测液化石油气等比重大于空气的气体时，采用距地面1.5～2米左右安装。
可燃气体探测器布线应采用二芯屏蔽电缆，单根线径大于1平方毫米，接线时屏蔽层必须接地。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
新疆奎山宝塔石化800万吨/年重油制烯烃芳烃项目消防工程可燃气体探测报警系统施工方案编制：审核：批准：友安盛防火技术新疆分公司二0一二年十二月十三日1. 工程概况本工程名称为新疆奎山宝塔石化800万吨/年重油制烯烃芳烃项目消防工程。
工程地点为奎屯-独山子经济技术开发区。
工程容：原料油灌区5万立方米储罐、3万立方米储罐、装车卸车台、消防泵房的仪表、可燃气体探测报警系统以及感温电缆报警系统。
2. 编制依据《石油化工企业设计防火规》GB50160-92《自动化仪表工程施工及验收规》GB50093-2002《电气装置安装工程盘柜及二次回路结线施工及验收规》GB50171-92《电器装置安装工程电缆线路施工及验收规》GB50168-2006《电器装置安装工程接地装置施工及验收规》GB50169-2006《石油化工仪表安装设计规》SH /T3 104-2000《火灾自动报警系统施工及验收规》GB50166-98《电气施工一般验收规》SJ2866-88《线型感温火灾探测器》GB16280-20053. 施工工序3.1、施工准备工作3.1.1、施工前要求现场管理人员必须彻底的熟悉本工程的合同、技术附件及施工图纸等文件，认真领会设计意图，并结合现场的实际情况，做好图纸会审工作。
3.1.2、施工前要求作好现场的实地踏勘，熟悉现场的施工环境，制定现场管理及施工等方面的人力资源配置计划，同时协调甲方作好开工前的“三通”工作。
施工人员施工前要作好施工前的安全及技术交底工作，并根据本工程的特点对施工人员进行相关的培训工作，确保本项目施工关键作业点的受控。
3.2、施工方法及工艺要求3.2.1、可燃气体探测3.2.1．1、可燃气体探测器选点应选择阀门、管道接口、出气口或易泄漏处附近方圆1米的围，尽可能靠近，但不要影响其它设备操作，同时尽量避免高温、高湿环境。
3.2.1.2、可燃气体探测器安装方式可采用墙壁安装或抱管安装，应确保安装牢固可靠，同时应考虑便于维护、标定。
3.2.1.3、可燃气体探测器安装高度：检测液化石油气等比重大于空气的气体时，采用距地面1.5～2米左右安装。
3.2.1.4、可燃气体探测器布线应采用二芯屏蔽电缆，单根线径大于1平方毫米，接线时屏蔽层必须接地。
3.2.1.5、可燃气体探测器现场走线应穿管保护，所用管子应符合消防要求，管子应与探头连接，以达到消防要求。
3.2.1.6、可燃气体探测器安装时应传感器朝下固定。
3.2.1.7、可燃气体探测器应在断电情况下接线，确定接线正确后通电；应在确定现场无可燃气泄漏情况下，调试探头。
3.2.1.8、可燃气体探测器应至少每年标定一次，以确保检测精度。
3.3、感温电缆铺设3.3.1、感温电缆用固定卡具直接固定在桥架侧壁，感温电缆敷设于动力电缆的上层，感温电缆敷设时波峰距离不大于850cm。
3.3.2、避免将感温电缆上压敷重物。
3.3.3、避免感温电缆腐蚀。
3.3.4、避免使用感温电缆不规夹具或卡具，以免损伤感温电缆。
3.3.5、感温电缆最小弯曲半径为10公分，不得硬性折弯或扭曲。
3.3.6、感温电缆的最小固定直线距离为1米，弯曲部分应增加固定点。
3.3.7、感温电缆布线时必须是连续无抽头、无分支的连续布线，，使用长度一般不超过200m。
3.3.8、考虑到动力电缆的强干扰性，感温电缆应采用屏蔽型。
3.3.9、根据环境温度的变化和报警灵敏度及现场温度情况的要求应选择线型可调式感温探测器。
3.4、盘、柜二次回路、电缆线路及接地3.4.1、盘柜安装3.4.1．1、盘柜及盘柜设备与各构件间连接应牢固，主控制盘继电保护盘和自动装置盘等不宜与基础型钢焊死，模拟母线应对齐其误差不应超过视差围并应完整安装牢固。
3.4.1.2、端子箱安装应牢固封闭良好并应能防潮防尘，安装的位置应便于检查，成列安装时应排列整齐。
3.4.1.3、盘柜台箱的接地应牢固良好，装有电器的可开启的门应以裸铜软线与接地的金属构架可靠连接。
3.4.1.4、机械闭锁电气闭锁应动作准确可靠，动触头与静触头的中心线应一致触头接触紧密，二次回路辅助开关的切换接点应动作准确接触可靠，柜照明齐全。
3.4.1.5、盘柜的漆层应完整无损伤固定电器的支架等应刷漆，安装于同一室且经常监视的盘柜其盘面颜色宜和谐一致。
3.4.1.6、盘柜上电器元件质量良好型号规格应符合设计要求，外观应完好且附件齐全排列整齐固定牢固密封良好。
各电器应能单独拆装更换而不应影响其它电器及导线束的固定，发热元件宜安装在散热良好的地方，两个发热元件之间的连线应采用耐热导线或裸铜线套瓷管，熔断器的熔体规格自动开关的整定值应符合设计要求，切换压板应接触良好相邻压板间应有足够安全距离，切换时不应碰及相邻的压板对于一端带电的切换压板应使在压板，断开情况下活动端不带电，信号回路的信号灯、光字牌、电铃、电笛、事故电钟等应显示准确工作可靠，盘上装有装置性设备或其它有接地要求的电器其外壳应可靠接地。
3.4.1.7、端子排应无损坏固定牢固绝缘良好，端子应有序号端子排应便于更换且接线方便离地高度宜大于350mm，回路电压超过者端子板应有足够的绝缘并涂以红色标志，强弱电端子宜分开布置当有困难时应有明显标志并设空端子隔开或设加强绝缘的隔板，正负电源之间以及经常带电的正电源与合闸或跳闸回路之间宜以一个空端子隔开，电流回路应经过试验端子，其它需断开的回路宜经特殊端子或试验端子试验端子应接触良好，潮湿环境宜采用防潮端子，接线端子应与导线截面匹配不应使用小端子配大截面导线。
3.4.1.8、盘柜的正面及背面各电器端子牌等应标明编号、名称、用途、及操作位置，其标明的字迹应清晰工整且不易脱色。
3.4.2、二次回路接线3.4.2.1、二次回路的连接件均应采用铜质制品绝缘件应采用自熄性阻燃材料。
3.4.2.2、导线与电气元件间采用螺栓连接插接焊接或压接等均应牢固可靠。
3.4.2.3、电缆芯线和所配导线的端部均应标明其回路编号编号应正确字迹清晰且不易脱色。
3.4.2.4、配线应整齐清晰美观导线绝缘应良好无损伤。
3.4.2.5、每个接线端子的每侧接线宜为1根不得超过2根，对于插接式端子不同截面的两根导线不得接在同一端子上，对于螺栓连接端子当接两根导线时中间应加平垫片。
3.4.2.6、二次回路接地应设专用螺栓。
3.4.3、电缆线路铺设3.4.3.1、引入盘柜的电缆应排列整齐，编号清晰，避免交叉并应固定牢固不得使所接的端子排受到机械应力。
3.4.3.2、铠装电缆在进入盘柜后应将钢带切断，切断处的端部应扎紧并应将钢带接地。
3.4.3.3、使用于静态保护控制等逻辑回路的控制电缆应采用屏蔽电缆，其屏蔽层应按设计要求的接地方式予接地。
3.4.3.4、盘柜的电缆芯线应按垂直或水平有规律地配置，不得任意歪斜交叉连接，备用芯长度应留有适当余量。
3.4.3.5、强弱电回路不应使用同一根电缆并应分别成束分开排列。
3.4.5.6、电缆铺设时应从盘的上盘引出，不得有铠装压扁、电缆搅拧，护层折裂等损伤。
3.4.4、接地3.4.4.1、接地装置导截面应符合热稳定、均压和机械强度的要求，还应考虑腐蚀的影响，应符合下表规定3.4.4.2、低压电器设备地面上外露的铜接地线的最小截面应符合下表规定3.4.4.3、接地体顶面埋设深度应符合设计规定。
当无规定时，不应小于O.6m。
角钢、钢管、铜棒、铜管等接地体应垂直配置。
除接地体外-接地体引出线的垂直部分和接地装置连接(焊接)部位外侧100mm围应做防腐处理；在做防腐处理前，表面必须除锈并去掉焊接处残留的焊药。
3.4.4.4、垂直接地体的间距不宜小于其长度的2倍，水平接地体的间距应符合设计规定。
当无设计规定时不宜小于5m。
3.4.4.5、接地线应采取防止发生机械损伤和化学腐蚀的措施，接地线在穿过墙壁、楼板和地坪处应加装钢管或其他坚固的保护套，有化学腐蚀的部位还应采取防腐措施，热镀锌钢材焊接时将破坏热镀锌防腐，应在焊痕外1OOmm做防腐处理。
3.4.4.6、接地干线应在不同的两点及以上与接地网相连接。
自然接地体应在不同的两点及以上与接地干线或接地网相连接。
3.4.4.7、每个电气装置的接地应以单独的接地线与接地汇流排或接地干线相连接，严禁在一个接地线中串接几个需要接地的电气装置。
重要设备和设备构架应有两根与主地网不同地点连接的接地引下线。
且每根接地引下线均应符合热稳定及机械强度的要求，连接引线应便于定期进行检查测试。
3.4.4.8、接地线的安装应美观，防止因加工方式造成接地线截面减小、强度减弱、容易生锈；接地线应水平或垂直敷设，亦可与建筑物倾斜结构平行敷设；在直线段上，不应有高低起伏及弯曲等现象；接地线沿建筑物墙壁水平敷设时，离地面距离宜为250～300mm；接地线与建筑物墙壁间的间隙宜为10～15mm；在接地线跨越建筑物伸缩缝、沉降缝处时，应设置补偿器。
补偿器可用接地线本身弯成弧状代替；3.4.4.9、电缆桥架连接部位宜采用两端压接镀锡铜鼻子的铜绞线跨接，跨接线最小允许截面积不小于4mm2；镀锌电缆桥架间连接板的两端不跨接接地线时，连接板每端应有不少于2个有防松螺帽或防松垫圈的螺栓固定。
3.5、PLC控制系统3.5.1、根据《施工图》校对PLC控制柜至上级高压开关柜、高压隔离开关柜、功率单元柜、移相变压器柜、操作台、上级控制电源进行接线。
3.5.2、交流信号、直流信号应分别敷设不同的电缆，避免平行敷设，必需平行敷设时要保持一定的间距，最小距离应保持30cm。
3.5.3、高压变频PLC控制系统要求单独接地极，接地电阻要求小于1Ω，控制电缆屏蔽层要求单端接地，电缆的备用芯线必须接地。
3.5.4、系统输入AC380V、AC220V电源回路，输出AC380V、AC220V、DC+24V、DC±15V、DC+5V电源回路是否有短路、接地情况。
3.5.5、通讯板直流端子必须保证直流回路没有交流电源。
3.5.6、调整PLC与触摸屏通讯，以保证数据能连续传输。
3.5.7、调整PLC程序，以满足高压变频和现场生产工艺。
3.5.8、4. 质量保证措施4.1、在本消防系统的施工过程中，要严格按照《石油化工仪表安装设计规》SH /T3 104-2000及有关消防规的要求进行质量的控制，电、水、气系统均执行停工待检的控制流程，在关键控制点处（停工待检点）必须经过现场管理工程师及项目经理或总工的确认后方可进行下道工序的作业，在施工过程中如发现施工质量问题必须立即报告班组长及管理工程师，及时采取措施进行修正，不得隐瞒不报，以免造成更大质量事故。
对于施工中的质量问题，按谁施工谁负责的原则进行控制，造成质量事故，决不姑息。
管理工程师要及时做好施工质量记录。
4.2、施工过程的质量控制见下框图4.3、质量保证措施4.3.1、所有施工人员必须持证上岗。
