纯电动汽车驱动技术浅析三部曲—中篇纯电动汽车电驱动系统的分类围绕纯电动汽车驱动技术三部曲，笔者在梳理新能源动力总成开发过程中的关键技术，为动力总成的设计和测试生产提供理论基础和参考。
计划分为3个篇章来分析纯电动汽车动力总成中电驱动关键技术，今天围绕纯电动汽车的电驱系统的分类进行介绍。
电机驱动系统定义根据车辆动力电池状态和整车动力需求，把车载储能或发电装置输出的电能转成机械能，并通过传动装置将能量传递到驱动轮，并在车辆制动时把部分车辆机械能转化成电能回馈到储能装置中。
电机驱动系统分类按照电驱动系统不同分为以下三类：纯电动汽车，油电混合式电车，插电混合式电车。
1. 纯电动汽车按照电机不同可以分为以下四类：单电机驱动系统，双电机驱动系统，轮毂电机驱动系统和轮边电机驱动系统。
● 单电机驱动系统工作原理特点：电机替代发动机，保持原有的变速箱、机械传动不变。
优点：结构简单、技术含量低、整车改动小、可靠性高、成本低。
● 双电机驱动系统工作原理特点：双侧电机独立驱动，取消了变速箱、机械传动轴、机械差速器。
优点：结构简单、动力由电缆实现柔性连接，布置灵活，有效利用空间。
● 轮毂电机驱动系统工作原理优点：轮毂电机具有高效、节能、轻量化、小型化等优点，电动汽车终极解决方案。
轮毂电机将动力、传动、制动整合到轮毂内，变中央驱动为分布式驱动，省掉 了变速器、传动轴、差速器，减少80%的传动部件、减轻30%自身重量。
● 轮边电机驱动系统特点：双侧电机独立驱动、电机在轮毂外侧、电机通过减速器驱动车轮。
优点：结构简单、有效利用了轮边空间、适合重型大扭矩车辆。
2. 油电式混合动力汽车按照布置形式不同可以分为串联式，并联式和混联式动力汽车。
● 串联式混合动力汽车特点：机械功率流和电功率流串联、纯电驱动车轮，增加了制动能量回收利用功能。
优点：功率流简单、能量管理方便、节能。
缺点：系统不紧凑，技术含量低。
已经被淘汰。
● 并联式混合动力● 混联式混合动力目前常用形式，适用于4×4轮式混合动力，优势明显。
简述电动汽车电机驱动系统的组成
简述电动汽车电机驱动系统的组成1. 引言电动汽车（EV）已经成为现代交通的明星，真是风头无两呀！不过，你知道它的电机驱动系统是怎么回事吗？今天我们就来聊聊这个神奇的系统，看看它到底有啥组成部分。
2. 电机驱动系统概述电机驱动系统可以说是电动汽车的“心脏”。
这个系统主要由电动机、控制器和动力电池组成。
简单来说，电动机负责提供动力，控制器负责“指挥”，而动力电池则是电的来源。
就像一台乐队，电动机是主唱，控制器是指挥，电池是音响，缺一不可呀！2.1 电动机首先得说说电动机。
电动机是系统的核心，主要有直流电动机和交流电动机两种。
直流电动机简单好用，启动快，但在效率上有点差强人意。
而交流电动机，像个“全能选手”，效率高、维护简单，很多电动汽车都选择了它。
开车的时候，你就能感觉到那种瞬间的加速感，真是让人乐开了花！2.2 控制器接下来是控制器，简单来说就是电动机的“大管家”。
控制器通过各种传感器收集数据，实时调整电机的转速和扭矩，确保驾驶体验平稳舒适。
想象一下，控制器就像一位高超的厨师，时刻关注锅里的火候，确保每一道菜都恰到好处。
没有它，电动机就会像无头苍蝇一样，乱糟糟的。
3. 动力电池说到动力电池，这可是电动汽车的“动力源泉”。
通常情况下，电池组采用锂离子电池，轻便又耐用。
充电时，它就像是喝水，越喝越充实；用电时，就像是拼命工作，慢慢消耗。
但一旦电池没电了，那就尴尬了！所以，合理的电池管理系统就显得尤为重要，确保电池既安全又高效。
想想看，要是在路上突然没电，那真是心塞！3.1 电池管理系统电池管理系统（BMS）就像是电池的“保镖”，监控电池的状态，防止过充和过放。
它还能平衡每个电池单元的电量，确保每个“小伙伴”都能共同努力。
没有它，电池寿命就会大打折扣，真是得不偿失。
3.2 充电系统再说说充电系统，简单来说，就是给电池“加油”的地方。
如今的充电桩越来越普及，快充、慢充应有尽有，真是让人眼花缭乱。
充电的时候，车主总是有种“等公交”的感觉，但等个十来分钟，电就满了，心情瞬间好起来。
电动汽车驱动系统的工作原理
电动汽车驱动系统的工作原理电动汽车驱动系统的工作原理随着全球环境污染和石油资源的减少，电动汽车已成为未来汽车发展的趋势。
电动汽车的驱动方式与传统汽车的内燃机驱动方式有很大的不同，电动汽车的驱动力是由电动机提供的，而不是由内燃机提供的，这就需要一个完整而复杂的驱动系统来实现这一功能。
本文将对电动汽车驱动系统的工作原理进行介绍。
一、电动汽车驱动系统的组成电动汽车驱动系统由电池组、电机、变速器、电控系统和传动轴等组成。
电池组是电动汽车的能量存储装置，其效率和储能密度直接影响着整个车辆的续航里程和功率输出。
目前市场上常用的电池技术有铅酸电池、镍氢电池、锂离子电池等。
电机是电动汽车的核心部件，它负责将电能转换成机械能，作为车辆的驱动力。
市场上常见的电机类型包括直流电机、交流异步电机、交流同步电机。
变速器是为了满足车辆速度和扭矩的变化而设置的一个装置。
电动汽车的变速器一般是由单速齿轮或多速齿轮拼接而成的减速器，它可以更好地匹配电动机、提高驱动系统的效率。
电控系统是为了控制电机转速、电池充放电等重要参数而设计的一个集成控制系统。
主要由电机控制器、电池管理系统、故障诊断单元和车辆通信系统等组成。
传动轴是电机和车轮之间的连接装置，传输动力和扭矩的作用，一般由轮毂电机、散热器和传动轴等部件组成。
二、电动汽车驱动系统的工作原理1、电池组电动汽车的驱动力来自电池组，电池组的电能可以通过运转时的电化学反应进行充电和放电，将化学能转化为电能或电能转化为机械能。
电池组是通过电控系统来管理的，电控系统会根据电池组的状态进行充电和放电的自动调节，还会监测电池组的电压和电流等，并通过车辆中央显示屏向驾驶员反馈这些信息。
2、电机电机是电动汽车的核心部件，通过产生旋转力来驱动车辆，并将电池组储存的电能转化为机械能。
电机通常由定子和转子两部分组成，定子发出一个旋转磁场，转子通过感应在磁场中产生电流，由此产生了转矩和旋转力。
电机的转矩和转速是通过电控系统控制的，通常情况下，电机运行的转速和输出功率会随着车速的改变而改变。
简单描述纯电动汽车电机驱动的作用

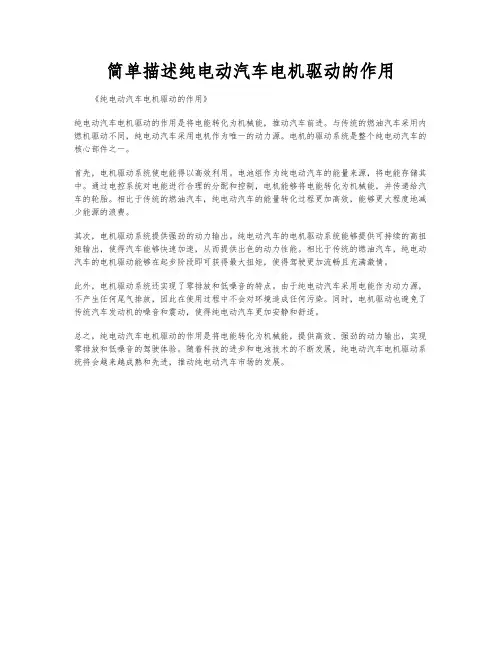

简单描述纯电动汽车电机驱动的作用
