连接器端子知识

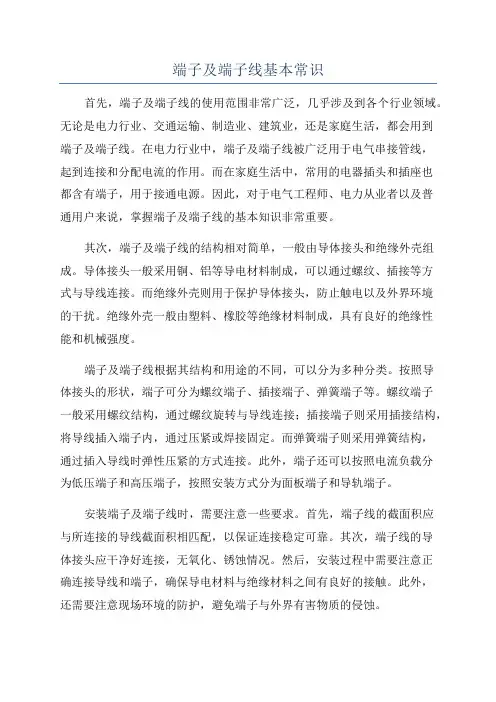

端子及端子线基本常识
端子及端子线基本常识首先，端子及端子线的使用范围非常广泛，几乎涉及到各个行业领域。
无论是电力行业、交通运输、制造业、建筑业，还是家庭生活，都会用到端子及端子线。
在电力行业中，端子及端子线被广泛用于电气串接管线，起到连接和分配电流的作用。
而在家庭生活中，常用的电器插头和插座也都含有端子，用于接通电源。
因此，对于电气工程师、电力从业者以及普通用户来说，掌握端子及端子线的基本知识非常重要。
其次，端子及端子线的结构相对简单，一般由导体接头和绝缘外壳组成。
导体接头一般采用铜、铝等导电材料制成，可以通过螺纹、插接等方式与导线连接。
而绝缘外壳则用于保护导体接头，防止触电以及外界环境的干扰。
绝缘外壳一般由塑料、橡胶等绝缘材料制成，具有良好的绝缘性能和机械强度。
端子及端子线根据其结构和用途的不同，可以分为多种分类。
按照导体接头的形状，端子可分为螺纹端子、插接端子、弹簧端子等。
螺纹端子一般采用螺纹结构，通过螺纹旋转与导线连接；插接端子则采用插接结构，将导线插入端子内，通过压紧或焊接固定。
而弹簧端子则采用弹簧结构，通过插入导线时弹性压紧的方式连接。
此外，端子还可以按照电流负载分为低压端子和高压端子，按照安装方式分为面板端子和导轨端子。
安装端子及端子线时，需要注意一些要求。
首先，端子线的截面积应与所连接的导线截面积相匹配，以保证连接稳定可靠。
其次，端子线的导体接头应干净好连接，无氧化、锈蚀情况。
然后，安装过程中需要注意正确连接导线和端子，确保导电材料与绝缘材料之间有良好的接触。
此外，还需要注意现场环境的防护，避免端子与外界有害物质的侵蚀。
在端子及端子线的使用过程中，还需要进行定期检测和维护。
检测过程中，可以通过检查导线和端子的连接状态，确认是否松脱、烧焦等异常情况。
另外，还可以使用电阻测量仪器对接头进行电阻测量，判断是否存在接触不良的情况。
对于发现问题的端子及端子线，需要及时更换或修理，以确保安全运行。
总的来说，端子及端子线是电气连接中常用的一种设备，具有广泛的使用范围和重要的作用。
端子基础知识课件
高效化
为了满足高效能、高效率的生产需 求，端子将向小型化、轻量化、高子将更加 注重环保材料的使用和生产工艺的 优化，降低能耗和废弃物排放。
端子在未来的应用前景
01
02
03
新能源汽车
新能源汽车的快速发展将 带动端子在电池管理系统 、充电系统等方面的应用 需求。
CHAPTER 03
端子连接方式
端子的接线方式
压接式
通过压接钳对导线进行 压接，使端子与导线紧 密接触，实现电流的传
输。
焊接式
通过焊接的方式将导线 与端子连接，常用焊接 方式有超声波焊接和激
光焊接。
绕接式
在端子上绕一定长度的 导线，通过焊接或其它 方式固定，实现电流的
传输。
刺破式
通过特殊工具刺破导线 绝缘层，使端子与导线 芯线接触，实现电流的
智能家居
智能家居的普及将推动端 子在家庭电器、照明、安 防等方面的应用。
工业自动化
工业自动化的发展将促进 端子在机器人、自动化设 备、传感器等方面的应用 。
端子行业的发展方向与挑战
提升技术水平
应对环保压力
加强研发和创新，提高端子的性能和 可靠性，满足不断变化的市场需求。
加强环保意识，采取有效措施降低能 耗和废弃物排放，实现可持续发展。
端子的分类与特点
总结词
端子根据不同的分类标准可以分为多种类型，每种类 型具有不同的特点和应用场景。
详细描述
根据材质，端子可分为铜端子和铝端子。铜端子具有优 良的导电性能和耐腐蚀性，广泛用于电力、通讯等领域 ；铝端子则具有成本低、重量轻的优点，但导电性能和 耐腐蚀性较差。根据形状，端子可分为针型端子、叉型 端子、圆形端子等。针型端子适用于单线连接；叉型端 子适用于多线连接；圆形端子则适用于需要旋转的连接 场合。此外，还有密封端子、保险端子等多种特殊类型 的端子，适用于不同的应用场景。
端子基础知识范文
端子基础知识范文端子基础知识是指关于电子设备中用于连接线缆和插头插座的接口部分的基本知识。
由于电子设备的种类繁多，所以不同种类的设备的端子也有所差异，但基本工作原理是相似的。
本文将介绍端子的基本结构、类型和常见应用。
一、端子的基本结构端子一般由两部分组成：插孔和端子柱。
插孔用于插入线缆或插头，端子柱则将电流传递给相应的电子元件。
插孔和端子柱之间通过金属导体连接。
二、端子的类型1.导线端子：用于连接导线的端子，如螺丝端子和弹簧端子。
螺丝端子通过旋转螺丝来固定导线，并利用螺丝头与端子柱之间的接触来传递电流。
弹簧端子则通过弹簧的弹性来固定导线，并通过弹簧与端子柱之间的接触来传递电流。
2.插座端子：用于连接插头的端子，如插座和插头。
插座通常有多个插孔，用于插入插头的引脚。
插头则是插座的相对应部分，有多个引脚用于插入插座的插孔。
3.焊接端子：用于通过焊接的方式连接电子元件和线缆的端子，如焊接排针和焊接接插头。
焊接端子一般是一根金属针或柱子，通过焊接与电子元件的引脚相连。
三、端子的常见应用1.电源端子：用于连接电子设备和电源的端子。
常见的电源端子有电源插座和电源插头，用于连接电视、电脑、手机等设备和插座。
2.信号端子：用于连接信号线的端子。
常见的信号端子有音频插座和视频插座，用于连接音频设备、电视、摄像机等设备和线缆。
3.数据端子：用于连接数据线的端子。
常见的数据端子有USB接口、以太网插座等，用于连接计算机、打印机、路由器等设备和数据线。
4.控制端子：用于连接控制线的端子。
常见的控制端子有继电器接口和开关按钮，用于连接开关、继电器等设备和控制线。
总结：端子是电子设备中连接线缆和插头插座的接口部分。
根据其作用，端子可以分为导线端子、插座端子和焊接端子。
常见的应用包括电源端子、信号端子、数据端子和控制端子。
对端子的了解是进行电子设备维修、连接和调试的基础。
连接器,接插件,端子有哪些区别？
连接器，接插件，端子的区别?经常会碰上有些客户将连接器、接插件、端子这三者混淆，有的客户觉得这三者是同一概念，CJT长江连接器生产厂商在为客户提供售前服务时，这里给大家分享下此三者的相关知识，以便大家更清楚的了解三者的联系与区别。
一、问：“连接器”、“接插件”、“端子”三者的概念是什么？1.连接器，国内也称做接插件，插头和插座，一般指电器连接器，即连接两个有源器件的器件，传输电流或信号（电信号或光信号），它作用非常单纯：在电路内被阻断处或孤立不通的电路之间，架起沟通的桥梁，从而使电流流通，使电路实现预定的功能。
2.接插件指电接插件，是一种连接电子线路的定位接头，是由插件和接件两部分构成，一般的状态下是可以完全分离的，因此接插件也可以叫做连接器。
3.接线端子是用来实现电气连接的一种配件产品，是为了方便导线的连接而应用的，其实就是在一段封在绝缘塑料里面的金属片，两端都有孔，可以插入导线，接线端子可以分为插拨式接线端子，欧式接线端子等。
二、问：“连接器”、“接插件”、“端子”三者的有从属关系吗？1.连接器和接插件是第一大类，是个总称，区别是连接器是线与线的连接，接插件是线与板与箱的连接，在生活中常模糊的把二者指同一个类型的产品，而接线端子属于此大类产品中的一种类型。
2.通俗的理解三者的连接方式，连接器、接插件是不需要使用工具，把公头和母头一插或一拧起来就可以快速连接的电子元器件，接线端子需要用到某种工具，如螺丝刀、冷压钳才能将两个连接点连通在一起的电子产品，一般都是用于电力输入、输出等。
三、问：“连接器”、“接插件”、“端子”三者都是怎么应用？1.连接器主要应用在电路与电路之间的连接，是电路系统电气连接必需的核心基础元件，连接器的主要应用领域是智能家居、汽车、通讯、电脑及外设、工业、军工航天，随着发展应用范围会越来越广，基本都应用在各个行业。
2.端子目前用得最广泛是PCB板端子，此外还有五金端子、螺帽端子、弹簧端子等，连接器的分类很多，有圆形连接器、矩形连接器、阶梯形连接器，端子排一般属于矩形连接器，端子排的应用范围比较单一，一般应用于电子电气领域，用于PCB线路板、印制板和配电柜的内外连线等。
接线端子知识介绍
接线端子知识介绍接线端子是电子设备中常用的连接元件，它主要用于连接电气导线，使得电路能够正常工作。
接线端子具有安装简便、可靠性高以及维护方便等特点，在各个领域被广泛应用。
本文将对接线端子的基本知识进行介绍。
一、接线端子的定义和分类接线端子是用于将电源线与电子设备终端连接一个固定位置的连接器。
根据不同的使用环境和要求，接线端子可分为网线接线端子、端子块、插板接线端子等多种类型。
1.网线接线端子：主要用于电气网络设备中，如交换机、路由器等。
常用的网线接线端子有RJ11、RJ45等。
2.端子块：一种常用的接线端子，可用于终端板上。
它的设计便于安装和拆卸，可以提高生产效率。
根据不同的应用，端子块又可分为固定式端子块和可插拔式端子块。
3.插板接线端子：多用于家庭电器设备中，如插座、电源适配器等。
二、接线端子的结构和工作原理接线端子一般由接线孔和插针两部分组成。
1.接线孔：接线端子上的接线孔用于插入电源线。
根据不同的规格和要求，接线孔有圆形、方形、U型等多种形状，以适应不同种类的电源线。
2.插针：插针是接线端子上用于插入接线孔的部分。
插针通常由金属材料制成，具有良好的导电性能和机械强度。
插针的形状和尺寸取决于接线孔的形状和尺寸。
接线端子的工作原理是通过插针和接线孔之间的金属接触来实现电流的传导。
当电源线插入接线孔时，插针和接线孔之间产生一定的压力，使得插针和接线孔之间形成良好的电气接触，确保电流的正常传输。
三、接线端子的优点和应用领域接线端子具有如下优点：1.安装简便：接线端子采用插拔式连接方式，安装方便快捷。
2.可靠性高：接线端子采用金属接触的方式，确保电流的稳定传导，提高电路的可靠性。
3.维护方便：使用接线端子可以使得电路的维护更加方便，无需打断整个电路。
接线端子广泛应用于电力、通信、电子、家电等领域。
在电力领域，接线端子用于电力传输和配电系统中；在通信领域，接线端子用于网络设备和通信设备中；在电子领域，接线端子用于电子产品的连接和维护；在家电领域，接线端子用于插座、电源适配器等产品中。
连接器端子知识
第二十四页，共44页。
连接器的电镀层材料
• 金 Gold (Au) • 电镀金是现有的电接触件最优质的镀层方
法，较软，很耐腐蚀，在纯酸里不溶解，良 好导电性，较昂贵，因此选择性镀金工艺更 为合理，即只在啮合范围镀金。 • 镀金通常选择先镀镍，以达到更好的防腐效 果。 • 镀金厚度一般在0.4-3.5um.
铜 黄铜 锡青铜 铍青铜 铜合金 钢 镍
57 40 18 15 35 5 14
0.017 0.025 0.050 0.060 0.028 0.200 0.070
8.9 8.6 8.8 8.6 8.5 7.8 8.9
1084 930 1000 960 1010 1350 1450
第十五页，共44页。
连接器的接插件材料
• 铜 Copper (Su) • 红色，较贵重的金属，软，易弯曲，很高 • 的导电性和导热性，耐腐蚀，极好的操作性 • 黄铜 Brass (CuZn) • 铜和锌的合金，60-96%的铜成分，良好的 • 弹性材料，可接受的导电性，很好的操作 • 性，易于焊接。 • 不太贵，成黄色。
第十一页，共44页。
第二十七页，共44页。
连接器的电镀层材料
材料的电气性能，比重，融化温度
材料 导电率 电阻率 比重 融化温度 m/Ωmm2 Ωmm2 /m g/cm3 oC
锡
9
0.110
7.2 230
银
62 0.016
10.5 960
金
41 0.024
19。3 1000
钯
9.1 0.110
12.0 1552
镍
14 0.070
202211//1122//2255
4
第四页，共44页。
端子培训资料
端子培训资料端子是电子设备中常见的连接器，用于连接电子元件和电路。
端子承担着传输信号和电能的重要任务，它们在电子工程中起到至关重要的作用。
本文将重点介绍端子的种类、用途和工作原理，并简要探讨一些相关的实用知识。
一、端子的种类和用途1. 直插式端子：直插式端子是一种常用的端子连接类型。
它采用直插式安装方式，使得电子元件能够直接插入到端子孔中，从而实现信号的传输和电能的连接。
直插式端子广泛应用于电子器件、计算机设备、通信设备等领域。
2. 螺纹式端子：螺纹式端子采用螺纹连接的方式，具有很好的固定性和抗震动能力。
它常用于一些对连接稳固性要求较高的设备，如电机、发电机、传感器等。
3. 弹簧式端子：弹簧式端子是一种常见的压接连接方式。
它通过压紧弹簧和引脚之间的接触面，实现连接的稳固性和可靠性。
这种类型的端子应用广泛，例如电子设备上的连接器、测试仪器、工控设备等。
4. 插座式端子：插座式端子采用插拔连接方式，其特点是方便更换和维修。
它广泛应用于电源插座、插排、插线板等家用电器。
5. 引线端子：引线端子是一种灵活的连接方式，利用导线将电子元件和电路连接起来。
这种类型的端子广泛应用于电子元器件的制造和维修过程中。
二、端子的工作原理端子的工作原理基本上是将电路中的信号和电能传输到终端设备上。
一般来说，端子通常由金属材料制成，金属的导电性能能够保证信号的稳定传输和电能的高效连接。
当电子元件插入端子孔中时，金属引脚与端子之间建立起一种物理连接。
这种连接可以通过金属的导电性将电流从一个电路传输到另一个电路。
同时，端子内部的弹簧和接触点可以保持引脚的紧密接触，确保信号的传输和电能的连接稳定可靠。
端子的工作原理还包括信号的传输和电能的连接稳定性。
传输信号时，端子要避免信号的干扰和衰减，以保证信号的完整和稳定性。
连接稳定性涉及材料的选择、接触面积和压力等因素，这些因素直接影响着信号传输的质量和电能的传输效率。
三、端子的选用和使用注意事项端子的选用和使用需要考虑以下几个方面的因素：1. 电流负载能力：不同的端子承载能力不同，需要根据实际电路的负载电流选择适当的端子。
《接线端子》课件
《接线端子》课件一、接线端子的定义与作用1. 方便安装与维护：接线端子使电线与设备之间的连接更加便捷，降低了安装与维护的难度。
2. 提高连接可靠性：接线端子具有稳定的接触性能，降低了接触电阻，提高了电气连接的可靠性。
3. 保障安全：接线端子采用绝缘材料制作，具有良好的绝缘性能，能有效防止电气事故的发生。
4. 美观大方：接线端子具有整齐、美观的外观，使设备接线部分更加整洁、大方。
二、接线端子的分类1. 按结构分类：可分为插拔式、螺钉式、弹簧式、免剥线式等。
2. 按用途分类：可分为电力接线端子、信号接线端子、轨道交通接线端子等。
3. 按连接方式分类：可分为焊接式、压接式、冷压式、扣压式等。
三、接线端子的选用原则1. 根据电气设备的性能和用途选择合适的接线端子。
2. 根据电线电缆的规格选择合适的接线端子。
3. 考虑接线端子的安装方式、连接方式等因素。
4. 选用具有良好绝缘性能、耐热性能和导电性能的接线端子。
5. 选用符合国家标准、行业标准的接线端子。
四、接线端子的安装与使用1. 安装前，应确保接线端子与电线电缆的规格、型号相匹配。
2. 安装时，应确保接线端子与电线电缆的连接牢固、可靠。
3. 安装过程中，应避免损伤电线电缆的绝缘层。
4. 使用过程中，应定期检查接线端子的连接状况，发现问题及时处理。
5. 更换接线端子时，应确保新、旧接线端子的型号、规格一致。
五、接线端子的未来发展1. 产品多样化：针对不同应用场景，研发具有特殊性能的接线端子。
2. 高性能化：提高接线端子的导电性能、绝缘性能和耐热性能。
3. 智能化：研发具有监测、诊断功能的接线端子，实现电气连接的智能化管理。
4. 环保化：采用环保材料制作接线端子，降低对环境的影响。
5. 标准化：推动接线端子行业标准的制定和实施，提高产品质量。
总之，接线端子作为电气连接的重要组成部分，其性能和质量直接影响到电气设备的安全、可靠运行。
因此，正确选用、安装和使用接线端子，对于保障电气设备的安全运行具有重要意义。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
连接器的电镀层材料
• 金 Gold (Au) • 电镀金是现有的电接触件最优质的镀层方
法，较软，很耐腐蚀，在纯酸里不溶解，良 好导电性，较昂贵，因此选择性镀金工艺更 为合理，即只在啮合范围镀金。 • 镀金通常选择先镀镍，以达到更好的防腐效 果。 • 镀金厚度一般在0.4-3.5um.
连接器的电镀层材料
连接器的电镀层材料
材料的电气性能，比重，融化温度
材料 导电率 电阻率 比重 融化温度 m/Ωmm2 Ωmm2 /m g/cm3 oC
锡
9
0.110
7.2 230
银
62 0.016
10.5 960
金
41 0.024
19。3 1000
钯
9.1 0.110
12.0 1552
镍
14 0.070
8.9 1450
铜
57 0.017
8.9 1084
产品组装
• 自动组装 • 人工组装
2020/4/3
29
测试
• 成品测试
2020/4/3
30
连接器基本性能
接器知识连接器的基本性能可分为三大类：即机械性能、电气性能和环 境性能。
1．机械性能 插拔力（插拔力分为插入力和拔出力、保持力）（如保持力过小则影响连接 可靠度）、耐久度（寿命）
连接器的接插件材料
• 铜合金 Nickel-Silver (CuNiZn)
• 铜镍锌合金（Cu 65%,Ni12%,Zn23)的导电
• 性能接近黄铜，耐腐蚀，耐强电压，呈银
• 白色，应用不多。
• 钢 Steel
(Fe)
• 应用温度可达250度，导电性差，弹性好
• 耐磨损，呈灰色。
连接器的接插件材料
GPS 无线通讯模块
PIN: 20 30 40 50 60 70 80
100 焊接方式：SMT 公/母：M=凸柱 F=凹槽 ★注意结合高度和个体高度 个体高度：M--2.1mm 2.6mm 3.1mm 3.6mm
F—1.85 mm 4.25mm 结合高度：2.5mm 3mm 3.5mm 4.0 mm5mm 5.5mm 6mm
2．电气性能：连接器的主要电气性能包括 额定电压、额定电流、接触电阻、绝缘电阻和抗电强度（耐压）。
3．环境性能常见的环境性能包括： 耐温、耐湿、耐盐雾、振动和冲击、着锡性等。
2020/4/3
31
连接器分类
• 按性别分：公端、母端（插头、插座； SOCKET、HEADER、male、female）
• 按使用场合分：板端、线段、背板 • 按连接器方式：BTB、WTB、WTW • 按连接器种类：USB、RJ、DB、FPC、欧
2020/4/3
5
连接器的构成
端子（terminal) 胶体（housing）
接触界面 接触涂层 接触弹性元件
2020/4/3
6
连接器的构成
2020/4/3
7
连接器的构成
2020/4/3
8
HOUSING材料
2020/4/3
9
接触端子材质
2020/4/3
10
连接器的接插件材料
• 铜 Copper (Su) • 红色，较贵重的金属，软，易弯曲，很高 • 的导电性和导热性，耐腐蚀，极好的操作性 • 黄铜 Brass (CuZn) • 铜和锌的合金，60-96%的铜成分，良好的 • 弹性材料，可接受的导电性，很好的操作 • 性，易于焊接。 • 不太贵，成黄色。
连接器的接插件材料
• 锡磷青铜 PhosphorBroze (CuSn) • 铜和锡的合金，良好的弹性材料，弹性在 • 黄铜和铍青铜之间，导电性能比黄铜差， • 对应力腐蚀不敏感，比黄铜贵1.4倍，成 • 红色。 • 铍青铜 BerylliuCopper (CuBe) • 最佳的弹性，疲劳强度好，耐腐蚀，耐磨 • 损，比黄铜贵5倍，成黄色。
• 3. Amphenol-----通过收购合并等变成连接器世界老三，在军工，航天／航空，通信方 面非常有名，2005年更收购了泰瑞达，增加了其在高速通信连接器市场的竞争力。但 他没有像TYCO，MOLEX的统一和网站，不同产品，不同分公司，有不同的网站，共 有几十个网站都是属于AMPHENOL的。在产品检索上非常头痛，而价格也比较乱。不 过，因为不同分公司一定程度上是竞争对手。
• FPC常见形式
2020/4/3
42
连接器品牌
• 美国 molex（美国莫莱克斯）、 AMP/tyco（美国安普/泰科）、 amphenol（美国安
费诺）、 samtec（美国申泰）、 • 韩国 KET（韩国KET）、 YH(韩国然湖)、 Hanlim（韩国韩林）、 • 法国 FCI/BERG（法国法马通/博格） • 日本 JST(日本压着端子)、 HRS(日本广濑)、 JAE(日本航空电子)、 JAM(日本JAM)、
CWB合兴 HX红星，中航光电，5TS,STS（信升）,JH（金辉）, ZUCH珠城
2020/4/3
43
连接器排名
• 1.Tyco------1998年收购AMP成为连接器行业老大，产品的产业分布较广，在汽车、电 脑及周边、工业方面比较强；交期／质量不能一概而论。
• 2.Molex-----做端子，胶壳起家的，故现在在中国大陆卖得最多的还是端子胶壳，是消 费类电子连接器的世界老大，但对于大部分5XXXX（日本产）、9XXXX（欧洲产）， 7XXXX（美洲产），4XXXX（美洲产）这些系列的物料，交期非常恐怖。质量当然也 比较可以。
锡青铜 18
0.050
铍青铜 15
0.060
铜合金 35
0.028
钢
5
0.200
镍
14
0.070
8.9 8.6 8.8 8.6 8.5 7.8 8.9
1084 930 1000 960 1010 1350 1450
连接器的接插件材料
接插件材料 黄铜 黄铜镀锡 锡青铜 锡青铜镀锡 铍青铜镀银 钢镀镍
式 • 按焊接方式：DIP 、SMT CLIP（夹板式）、
IDC (排线刺破)、PRESS FIT(卯入式)
2020/4/3
32
连接器基本要素
• 安规特性: 如 UL、CSA、VDE、TUV、CE等。
2020/4/3
33
BTB
0.5 板对板连接器 用于（0.8mm） 手机，电脑，数码相机，MP3
★ 180 90 45 ★电流： 6A 8A 10A
10A 15A ★PIN数：2-40
39
端子台
• 美规端子台： • 大电流，应用于电源类
• 加盖贯通型
2020/4/3
贯通型
40
FPC/FFC
• FPC/FFC：柔性扁平电缆连接器 /柔性扁平电缆
• 间距：0.3 0.5 0.8 1.0 1 .25 1.5 2.0 2.54
2020/4/3
4
连接器的作用
连接器的好处：
• 1、改善生产过程 连接器简化电子产品的装配过程。也简化了批量生产过程；
• 2、易于维修 如果某电子元部件失效，装有连接器时可以快速更换失效元部件；
• 3、便于升级 随着技术进步，装有连接器时可以更新元部件，用新的、更完善的元部件代 替旧的；
• 4、提高设计的灵活性 使用连接器使工程师们在设计和集成新产品时，以及用元部件组成系统时， 有更大的灵活性。
连接器的电镀层材料
• 银 Silver (Ag) • 光泽白色，贵重金属，软，导电性好，容易
惰性氧化，所以易失去光泽，黄铜或青铜镀锡 可耐温110度，紫铜则可耐温250度。 • 铜 Copper (Cu) • 铜经常用于基础镀层； • 镀锡接触件改进可焊性； • 为更好的附着力所以钢选择镀铜较多。
• 镍 Nickel (Ni) • 很高的温度特性 （应用温度可达650度， • 耐腐蚀，好的强度和比较好的导电性， • 呈银灰色。
连接器的接插件材料
材料的电气性能，比重，融化温度
材料 导电率 电阻率 比重 融化温度 m/Ωmm2 Ωmm2 /m g/cm3 oC
铜
57
0.017
黄铜
40
0.025
2020/4/3
34
WTB
2020/4/3
35
I/O
RJ45,RJ11,IEEE1394,USB,S端子,D-SUB
2020/4/3
36
WTW
2020/4/3
37
SOCKET,卡座连接器
SD卡座
CF卡座
2020/4/3
SIM卡座
MEMORY STICK 卡座
PCMCIA卡座
CPU SOCKET
• 钯 Palladium (Pd)
• 贵金属钯用于电镀代替金在某些有限制的范 围，AMP仅采用钯在金属焊接层（硬金方法）
• 钯的导电率比金差。
• 镍 Nickel (Ni)
• 比较贵重，银白色金属，导电率差，坚硬， 表面光滑，经常用于镀金的底镀层，焊接性差， 钢接触件大多采用镀镍，（必须先镀铜),紫铜镀 镍可耐温340度，黄铜和青铜则可达250度。
• PIN：3P---30P （常用 ） 30-50 （少用）
• DIP/ SMT
• 180 90
• 锁扣/无锁扣：锁紧固定作用。
• 上接触/下接触： FPC按照接触方式正确放在PCB板上， 和FFC铜面接触的金属PIN所处于凹槽上下位置而称 。
• 颜色：白色、米黄色、黑色
2020/4/3
41
FPC/FFC
端子基本知识
2020/4/3
1
连接器定义
连接器：英文名即CONNECTOR。国内亦称 作连接器、接插件。一般是指电连接器， 即连接两个有源器件的器件，传输电流或 信号。
