【CN110205540A】一种抗应力的纳米晶软磁合金、合金制备方法以及铁芯的处理方法【专利】
(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910354428.9(22)申请日 2019.04.29(71)申请人 天津三环奥纳科技有限公司地址 301914 天津市蓟州区天津专用汽车产业园蓟运河大街20号(72)发明人 安海路 梁学艺 (74)专利代理机构 天津盛理知识产权代理有限公司 12209代理人 赵熠(51)Int.Cl.C22C 38/02(2006.01)C22C 38/12(2006.01)C22C 38/16(2006.01)C22C 38/08(2006.01)C21D 1/04(2006.01)H01F 1/147(2006.01)
(54)发明名称一种抗应力的纳米晶软磁合金、合金制备方法以及铁芯的处理方法(57)摘要本发明提供了一种抗应力的纳米晶软磁合金，合金包括铁、硅、硼、铌、铜和镍，各元素的原子比为：67～80:10～15:5～8:4～7:0.5～1.5:0.5～1.5。本发明中，对各组分的选择以及含量的配比进行了优化的调整，实现了细化晶粒、优化内部结构的作用，再通过特殊热处理工艺使材料内部的磁致伸缩弹力能和热处理产生内应力与铁芯受到的外应力基本抵消，从而保证了铁芯性能的稳定。在实际使用时，能使铁芯在受到外应力环境下使用时磁导率变化率控制正负2％以内，即使铁芯在运动环境下进行工作，受到外应力作用时仍然能保持稳定的性能，使电子元器件
工作稳定。
权利要求书1页 说明书5页 附图2页CN 110205540 A2019.09.06
CN 110205540
A1.一种抗应力的纳米晶软磁合金，其特征在于：所述合金包括铁、硅、硼、铌、铜和镍，各元素的原子比为：67～80:10～15:5～8:4～7:0.5～1.5:0.5～1.5。2.根据权利要求1所述的一种抗应力的纳米晶软磁合金的制备方法，其特征在于：包括以下步骤：⑴按配比称量原料，放入真空感应炉内熔炼；⑵熔炼完成的钢水浇注成合金铸锭；⑶将步骤⑵的产物放入喷带机内进行二次熔炼，熔炼完成的钢水注入中间包，再通过中间包喷到铜辊上得到纳米晶带材。3.根据权利要求2所述的一种抗应力的纳米晶软磁合金的制备方法，其特征在于：步骤⑴所述真空感应炉为真空中频感应炉，熔炼温度为1300～1500摄氏度，熔炼时间为2～4小时，感应炉内的真空度为0.2～1Pa。4.根据权利要求2所述的一种抗应力的纳米晶软磁合金的制备方法，其特征在于：步骤⑵所述浇注的方法是：将钢水浇注到带有冷却装置的旋转浇注盘内支撑合金铸锭，冷却装置内循环水的压力为0.1～0.2MPa。5.根据权利要求2所述的一种抗应力的纳米晶软磁合金的制备方法，其特征在于：步骤⑶所述二次熔炼的熔炼温度为1100～1300摄氏度，二次熔炼的熔炼时间为40～60分钟。6.根据权利要求2所述的一种抗应力的纳米晶软磁合金的制备方法，其特征在于：步骤⑶所述中间包注入钢水前进行预热处理，预热温度为1200～1300摄氏度。7.一种通过权利要求2～6任意一项制备方法制得的铁芯的处理方法，其特征在于：包括以下步骤：⑴将纳米晶带材制成的铁芯进行热处理；⑵在磁场下进行第二次热处理，冷却；⑶进行第三次热处理，冷却后完成处理。8.根据权利要求7所述的铁芯的处理方法，其特征在于：步骤⑴的热处理的方法是：将铁芯放入热处理炉内，缓慢升温至450～490摄氏度，保温3～5小时。9.根据权利要求7所述的一种抗应力的纳米晶软磁合金的制备方法，其特征在于：步骤⑵所述第二次热处理的方法是：步骤⑴热处理完成后继续升温至520～550摄氏度，并使铁芯处于4000～5000GS的强磁场中并继续保温3～5小时，然后自然冷却至室温。10.根据权利要求7所述的一种抗应力的纳米晶软磁合金的制备方法，其特征在于：步骤⑶所述第三次热处理的方法是：使冷却至室温的铁芯升温至450～500摄氏度，保温2～3
小时后风冷至室温。权 利 要 求 书1/1页
2CN 110205540 A

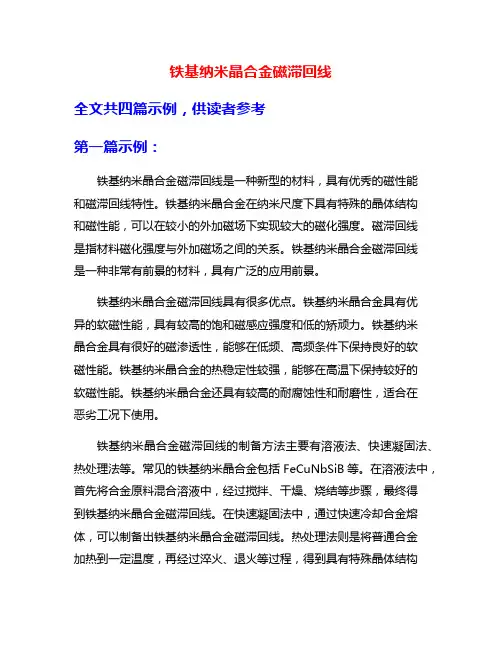

铁基纳米晶合金磁滞回线
铁基纳米晶合金磁滞回线
全文共四篇示例，供读者参考
第一篇示例：
铁基纳米晶合金磁滞回线是一种新型的材料，具有优秀的磁性能和磁滞回线特性。铁基纳米晶合金在纳米尺度下具有特殊的晶体结构和磁性能，可以在较小的外加磁场下实现较大的磁化强度。磁滞回线是指材料磁化强度与外加磁场之间的关系。铁基纳米晶合金磁滞回线是一种非常有前景的材料，具有广泛的应用前景。
铁基纳米晶合金磁滞回线具有很多优点。铁基纳米晶合金具有优异的软磁性能，具有较高的饱和磁感应强度和低的矫顽力。铁基纳米晶合金具有很好的磁渗透性，能够在低频、高频条件下保持良好的软磁性能。铁基纳米晶合金的热稳定性较强，能够在高温下保持较好的软磁性能。铁基纳米晶合金还具有较高的耐腐蚀性和耐磨性，适合在恶劣工况下使用。
铁基纳米晶合金磁滞回线的制备方法主要有溶液法、快速凝固法、热处理法等。常见的铁基纳米晶合金包括FeCuNbSiB等。在溶液法中，首先将合金原料混合溶液中，经过搅拌、干燥、烧结等步骤，最终得到铁基纳米晶合金磁滞回线。在快速凝固法中，通过快速冷却合金熔体，可以制备出铁基纳米晶合金磁滞回线。热处理法则是将普通合金加热到一定温度，再经过淬火、退火等过程，得到具有特殊晶体结构的铁基纳米晶合金。这些制备方法都可以制备出具有优良磁性和磁滞回线特性的铁基纳米晶合金。
铁基纳米晶合金磁滞回线具有广泛的应用前景。铁基纳米晶合金可以用于制备各种磁性传感器，如磁阻传感器、霍尔传感器等，具有更高的灵敏度和稳定性。铁基纳米晶合金可以用于制备高频变压器和电感器件，具有更好的磁渗透性和损耗性能。铁基纳米晶合金还可以用于制备各种磁性材料，如软磁性材料、磁性芯片等，在电子、通信、汽车等行业有着广泛应用。
第二篇示例：
铁基纳米晶合金磁滞回线是一种具有优异性能的新型磁性材料，具有许多在各种领域中广泛应用的潜力。铁基合金具有优异的磁性能，而其纳米晶结构使其具有更高的硬度和抗腐蚀性。磁滞回线是磁性材料在磁场作用下表现出的一种特殊性质，对于电磁设备和磁性传感器等领域具有重要意义。

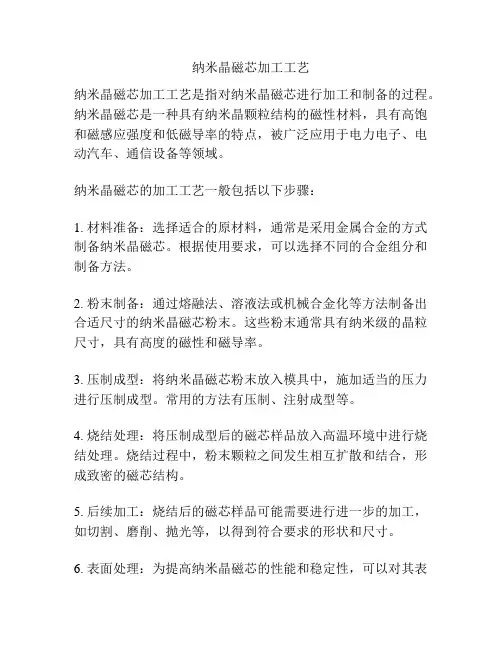

纳米晶磁芯加工工艺
纳米晶磁芯加工工艺
纳米晶磁芯加工工艺是指对纳米晶磁芯进行加工和制备的过程。纳米晶磁芯是一种具有纳米晶颗粒结构的磁性材料，具有高饱和磁感应强度和低磁导率的特点，被广泛应用于电力电子、电动汽车、通信设备等领域。
纳米晶磁芯的加工工艺一般包括以下步骤：
1. 材料准备：选择适合的原材料，通常是采用金属合金的方式制备纳米晶磁芯。根据使用要求，可以选择不同的合金组分和制备方法。
2. 粉末制备：通过熔融法、溶液法或机械合金化等方法制备出合适尺寸的纳米晶磁芯粉末。这些粉末通常具有纳米级的晶粒尺寸，具有高度的磁性和磁导率。
3. 压制成型：将纳米晶磁芯粉末放入模具中，施加适当的压力进行压制成型。常用的方法有压制、注射成型等。
4. 烧结处理：将压制成型后的磁芯样品放入高温环境中进行烧结处理。烧结过程中，粉末颗粒之间发生相互扩散和结合，形成致密的磁芯结构。
5. 后续加工：烧结后的磁芯样品可能需要进行进一步的加工，如切割、磨削、抛光等，以得到符合要求的形状和尺寸。
6. 表面处理：为提高纳米晶磁芯的性能和稳定性，可以对其表面进行处理，如陶瓷涂层、磁性涂层等。
7. 检测和测试：对纳米晶磁芯进行质量检测和性能测试，例如测量磁导率、磁饱和等。
纳米晶磁芯加工工艺的不同步骤和方法可以根据具体的应用要求进行调整和优化，以提高磁芯的性能和可靠性。
纳米晶带材简介
铁基纳米晶合金
一、简介：
铁基纳米晶合金是由铁元素为主，加入少量的Nb、Cu、Si、B元素所构成的合金经快速凝固工艺所形成的一种非晶态材料，这种非晶态材料经热处理后可获得直径为的，弥散分布在非晶态的基体上，被称为微晶、纳米晶材料或纳米晶材料。微晶直径10-20
nm, 适用频率范围50Hz-100kHz.
二、背景介绍：
1988年日本的Yoshizawa等人首先发现,在Fe-S-iB非晶合金的基体中加入少量Cu和M(M=Nb,Ta,Mo,W等),经适当的温度晶化退火以后,可获得一种性能优异的具有bcc结构的超细晶粒(D约10nm)软磁合金。这时材料磁性能不仅不恶化,反而非常优良,这种非晶合金经过特殊的晶化退火而形成的晶态材料称为纳米晶合金。其典型成份为Fe7315Cu1Nb3Si1315B9,牌号为Finemet。其后,Suzuki等人又开发出了Fe-M-B(M=Zr,Hf,Ta)系,即Nanoperm系。到目前为止,已经开发了许多纳米晶软磁材料,包括:Fe基、Co基、Ni基[2]。由于Co基和Ni基不易于形成K、Ks同时为零的非晶态或晶态合金,如果没有特殊情况,实用价值不大。
三、铁基纳米晶软磁合金的制备方法
纳米晶软磁合金的制备一般采用非晶晶化法。它是在用快淬法、雾化法、溅射法等制得非晶合金的基础上,对非晶合金在一定的条件下(等温、真空、横向或纵向磁场等)进行退火,得到含有一定颗粒大小和体积分数的纳米晶相。近年来,也有一些研究者采用高能球磨法制备纳米晶软磁合金。
四、纳米晶软磁合金的结构与性能
纳米晶软磁合金的典型成份为Fe7315Cu1Nb3Si1315B9。随着研究的不断进行,合金化元素几乎遍及整个元素周期表。从合金的化学成份在合金中的作用看,可以分为4类:
(1). 铁磁性元素:Fe、Co、Ni。由于Fe基合金具有高Bs的优势,且纳米晶合金可以实现K和Ks同时为零,因而使L值很高、损耗很低,价格便宜,成为当今研究开发的中心课题。
铁基纳米晶
- 1 - 铁基纳米晶
铁基纳米晶是一种具有很高应用价值的新型材料，它具有优异的力学性能、磁性能和导电性能，因此在材料科学、电子工程、能源技术等领域得到了广泛的关注和研究。
一、铁基纳米晶的制备方法
目前，铁基纳米晶的制备方法主要包括机械合成法、化学合成法、溶胶凝胶法、热处理法等。其中，机械合成法是最简单、最易实现的一种方法，它通过机械力的作用将铁基原料粉末进行高能球磨处理，从而实现纳米晶的制备。化学合成法则是通过化学反应的方法制备铁基纳米晶，溶胶凝胶法则是通过溶胶凝胶反应的方法制备铁基纳米晶，而热处理法则是通过热处理的方法制备铁基纳米晶。
二、铁基纳米晶的力学性能
铁基纳米晶具有优异的力学性能，主要表现在以下几个方面：
1、高硬度：铁基纳米晶具有很高的硬度，比传统的铁基合金材料硬度高出很多。
2、高韧性：相比于其他纳米晶材料，铁基纳米晶具有更好的韧性，可以承受更大的拉伸和压缩力。
3、高强度：铁基纳米晶的强度很高，可以承受更大的载荷，具有更好的抗拉伸和抗压缩性能。
三、铁基纳米晶的磁性能
铁基纳米晶具有优异的磁性能，主要表现在以下几个方面：
1、高磁导率：铁基纳米晶具有很高的磁导率，可以用于制造高 - 2 - 性能的变压器和电感器。
2、高饱和磁感应强度：铁基纳米晶具有很高的饱和磁感应强度，可以用于制造高性能的磁芯材料。
3、低磁滞损耗：铁基纳米晶具有低的磁滞损耗，可以用于制造低功耗的电子设备和电力设备。
四、铁基纳米晶的导电性能
铁基纳米晶具有优异的导电性能，主要表现在以下几个方面：
1、低电阻率：铁基纳米晶具有很低的电阻率，可以用于制造高性能的导电材料。
2、高电导率：铁基纳米晶具有很高的电导率，可以用于制造高性能的导电线材和电子元件。
3、低热阻：铁基纳米晶具有低的热阻，可以用于制造高性能的散热材料和热导材料。
纳米晶软磁工艺流程
纳米晶软磁工艺流程
纳米晶软磁材料是一种具有高饱和磁感应强度和低磁滞损耗的新型材料，适用于高频应用，例如电力电子、传感器、电动汽车等领域。纳米晶软磁材料的制备过程主要包括合金制备、熔覆、热处理和最终加工。下面将详细介绍纳米晶软磁工艺流程。
1.合金制备
纳米晶软磁材料的合金一般由铁和少量的硅、钼、镍等元素组成。合金制备的方法有物理冶金法和化学法两种。物理冶金法主要是通过高纯度的金属材料进行熔炼、均匀化处理和锤炼、均匀化处理等步骤得到合金；化学法主要是通过化学反应获得所需元素的化合物，并通过还原反应将化合物转化为合金。
2.熔覆
熔覆是将制备好的合金材料通过弧炉熔化后，在原子间形成固态扩散反应，将其覆盖在基材表面的一种工艺。熔覆方法有多种，例如电弧熔覆、电子束熔覆、激光熔覆等。熔覆温度一般在材料的熔点以上，使得合金材料能够与基材表面发生扩散，形成纳米晶结构。
3.热处理
热处理是为了使得熔覆的合金材料进一步形成纳米晶结构而进行的加热和冷却过程。热处理的过程包括加热到高温区、保温、冷却等步骤。加热温度一般在材料的相变温度之上，并保持一定的保温时间，使得晶界迁移和非晶态到纳米晶转变能够充分进行。冷却过程则是将材料从高温区迅速冷却到室温，以快速固化纳米晶结构。 4.最终加工
经过热处理后的纳米晶软磁材料需要经过最终加工，以获得所需的形状和尺寸。最常见的加工方法是焊接和切割。焊接可以将不同件连接在一起，形成复杂的结构；切割可以将材料切割成所需的形状和尺寸。最终加工也可以包括研磨和抛光等表面处理工艺，以获得更好的表面质量和光洁度。
总结起来，纳米晶软磁材料的工艺流程主要包括合金制备、熔覆、热处理和最终加工等步骤。这些步骤综合起来，能够使得材料形成具有高饱和磁感应强度和低磁滞损耗的纳米晶结构，适用于高频应用。

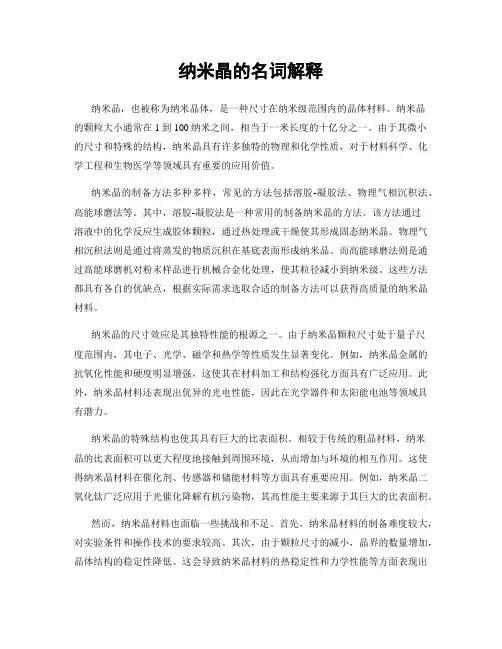

纳米晶的名词解释
