波纹补偿器型号大全-全参数选用及公式计算
不锈钢波纹补偿器说明

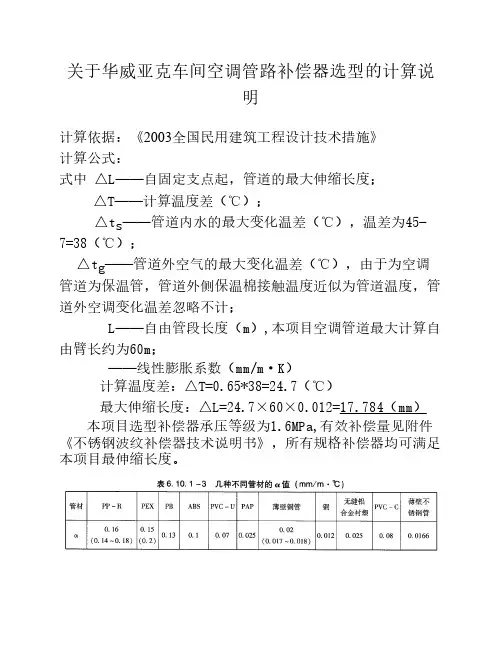

关于华威亚克车间空调管路补偿器选型的计算说明计算依据：《2003全国民用建筑工程设计技术措施》计算公式：式中 △L——自固定支点起，管道的最大伸缩长度；△T——计算温度差（℃）；△t s——管道内水的最大变化温差（℃），温差为45-7=38（℃）；△t g——管道外空气的最大变化温差（℃），由于为空调管道为保温管，管道外侧保温棉接触温度近似为管道温度，管道外空调变化温差忽略不计；L——自由管段长度（m）,本项目空调管道最大计算自由臂长约为60m；——线性膨胀系数（mm/m·K）计算温度差：△T=0.65*38=24.7（℃）最大伸缩长度：△L=24.7×60×0.012=17.784（mm）本项目选型补偿器承压等级为1.6MPa,有效补偿量见附件《不锈钢波纹补偿器技术说明书》，所有规格补偿器均可满足本项目最伸缩长度。
不锈钢波纹补偿器技术说明书1、产品简介及用途该产品结构简单,使用方便,广泛应用于建筑物内管道系统及室内通风系统上,是常用的补偿元件之一.2、主要零件材料零件名称零件材料波纹管不锈钢304法兰203、主要性能参数公称压力PN0.6Mpa、1.0Mpa、1.6Mpa、2.5Mpa适用介质水、空气、热空气、蒸汽等适用温度≤350℃4、产品实物图5、主要技术数据公称通径DN （mm）波数长度mm压力等级 MPa0.6 1.0 1.6 2.5轴向补偿量 mm / 轴向刚度 N/mm 3281407 / 2957 / 295 6 / 295 5 / 295 4081407 / 341 6 / 341 5 / 341 5 / 341 50816010 / 2829 / 2828 / 2827 / 282 65820014 / 24613 / 24612 / 24611 / 246 80820518 / 19716 / 19714 / 19713 / 197 100823532 / 19125 / 24022 / 36717 / 640 125825532 / 19927 / 25421 / 42118 / 790 150827530 / 24925 / 29219 / 51515 / 966200631542 / 27332 / 47523 /103121 /1031 837556 / 20542 / 35630 / 77320 / 773250634040 / 32330 / 57522 /127120 /1269 840053 / 24240 / 43129 / 95326 / 952300434537 / 39227 / 70420 /152816 /2930 644056 / 26141 / 46930 /105524 /1953350438035 / 44825 / 78919 /179215 /3396400438034 / 46225 / 89018 /201214 / 3836450434036 / 55026 /101220 /219615 /4196500434035 / 58627 /106421 /243014 /4655600438046 / 75239 /161827 /296225 /3232注：法兰连接尺寸按GB/T9113标准的规定。
波纹补偿器

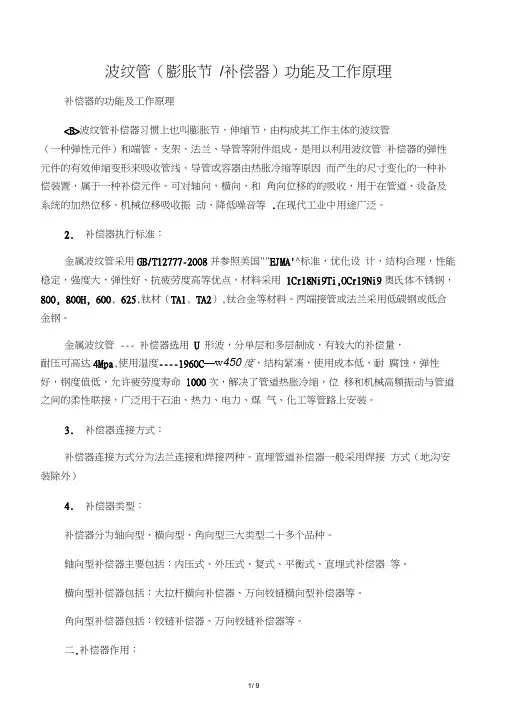

波纹管（膨胀节/补偿器）功能及工作原理补偿器的功能及工作原理<B>波纹管补偿器习惯上也叫膨胀节、伸缩节，由构成其工作主体的波纹管（一种弹性元件）和端管、支架、法兰、导管等附件组成。
是用以利用波纹管补偿器的弹性元件的有效伸缩变形来吸收管线、导管或容器由热胀冷缩等原因而产生的尺寸变化的一种补偿装置，属于一种补偿元件。
可对轴向，横向，和角向位移的的吸收，用于在管道、设备及系统的加热位移、机械位移吸收振动、降低噪音等.在现代工业中用途广泛。
2.补偿器执行标准：金属波纹管采用GB/T12777-2008并参照美国""EJMA'^标准，优化设计，结构合理，性能稳定，强度大，弹性好、抗疲劳度高等优点，材料采用1Cr18Ni9Ti,OCr19Ni9奥氏体不锈钢，800, 800H, 600, 625,钛材（TA1, TA2）,钛合金等材料。
两端接管或法兰采用低碳钢或低合金钢。
金属波纹管--- 补偿器选用U 形波，分单层和多层制成，有较大的补偿量，耐压可高达4Mpa,使用温度----1960C—w450度，结构紧凑，使用成本低，耐腐蚀，弹性好，钢度值低，允许疲劳度寿命1000次，解决了管道热胀冷缩，位移和机械高频振动与管道之间的柔性联接，广泛用于石油、热力、电力、煤气、化工等管路上安装。
3.补偿器连接方式：补偿器连接方式分为法兰连接和焊接两种。
直埋管道补偿器一般采用焊接方式（地沟安装除外）4.补偿器类型：补偿器分为轴向型、横向型、角向型三大类型二十多个品种。
轴向型补偿器主要包括：内压式、外压式、复式、平衡式、直埋式补偿器等。
横向型补偿器包括：大拉杆横向补偿器、万向铰链横向型补偿器等。
角向型补偿器包括：铰链补偿器、万向铰链补偿器等。
二.补偿器作用：补偿器也称伸缩器、膨胀节、波纹补偿器。
补偿器分为：波纹补偿器、套筒补偿器、旋转补偿器、方形自然补偿器等几大类型，其中以波纹补偿器较为常用，主要为保障管道安全运行，具有以下作用：1.补偿吸收管道轴向、横向、角向热变形。
波纹补偿器型号大全-参数选用及公式计算
轴向型内压式波纹补偿器(HZN)补偿器由一个波纹管和两个端接管构成，端接管或直接与管道焊接，或焊上法兰再与管道法兰连接。
补偿器上的拉杆主要是运输过程中的刚性支承或作为产品预变形调整用，它不是承力件。
该类补偿器结构简单，价格低，因而优先选用。
用途：轴向型内压式波纹补偿器(轴向型波纹补偿器)主要用于补偿轴向位移，也可以补偿横向位移或轴向与横向合成位移，具有补偿角位移的能力，但一般不应用它补偿角位移。
型号：DN32-DN8000，压力级别0.1Mpa-2.5Mpa连接方式：1、法兰连接2、接管连接产品轴向补偿量：18mm-400mm一、型号示例举例：0.6TNY500TF表示：公称通径为Φ500，工作压力为0.6MPa，(6kg/cm2)波数为4个，带导流筒，碳钢法兰连接的内压式波纹补偿器。
二、使用说明：轴向型波纹补偿器主要用于补偿轴向位移，也可以补偿横向位移或轴向与横向的合成位移，具有补偿角位移的能力，但一般不应用它来补偿角位移。
三、内压式波纹补偿器对支座作用力的计算：内压推力：F=100·P·A轴向弹力：Fx=Kx·（f·X）横向弹力：Fy=Ky·Y 弯矩：My=Fy·L弯矩：Mθ=Kθ·θ 合成弯矩：M=My+Mθ式中：Kx：轴向刚度N/mm X：轴向实际位移量mmKy：横向刚度N/mm Y：横向实际位移量mmKθ：角向刚度N·m/度θ ：角向实际位移量度P：工作压力MPa A：波纹管有效面积cm2(查样本)L：补偿器中点至支座的距离m四、应用举例：某碳钢管道，公称通径500mm，工作压力0.6MPa，介质温度300°C，环境最低温度-10°C，补偿器安装温度20°C，根据管道布局（如图），需安装一内压式波纹补偿器，用以补偿轴向位移X=32mm，横向位移Y=2.8mm，角向位移θ=1.8度，已知L=4m，补偿器疲劳破坏次数按15000次考虑，试计算支座A的受力。
TNY轴向型内压式波纹补偿器
TNY轴向型内压式波纹补偿器（又名内压波纹补偿器）参数轴向内压波纹补偿器：本厂生产膨胀节DN32-DN8000,压力级别：0.1MPa-2.5MPa。
连接方式：①法兰连接式②接管连接式轴向内压波纹补偿器轴向补偿量：18mm-400mm。
1、该内压波纹补偿器结构简图2、该产品代号举例：0.6TNY500 ×4TF表示：公称通径为Ф500，工作压力为0.6Mpa,(6kgf/cm2)波数为4个，带导流筒，碳钢法兰连接的内压式波纹膨胀节。
3、轴向内压波纹补偿器结构特点TNY横向内压波纹补偿器由一个波纹管和两个端接管构成，端接管或直接与管道焊接，或焊上法兰再与管道法兰连接。
波纹膨胀节上的拉杆主要是运输过程中的刚性支承或作为产品予变形调整用。
内压波纹补偿器结构简单，价格低，因而优先选用。
4、特点TNY横向内压波纹补偿器主要补偿轴向位移，也可以补偿横向位移或轴向与横向合成位移，具有补偿角位移的能力，便一般不应用它来补偿角位移。
5、轴向内压波纹补偿器安装使用注意事项现场安装完后，必须按制造家要求调整拉杆螺母。
6、轴向内压波纹补偿器对支座作用力的计算内压推力：F=100·P·A轴向弹力：Fx=Kx·(f·K)横向弹力：Fy=Ky·Y弯矩：My=Fy·L弯矩：Mθ=Kθ·θ合成弯矩：M=My+Mθ式中：Fx：轴向刚度N/mm X:轴向实际移量mmFy:横向刚度N/mm Y:横向实际位移量mmKθ:角向刚度N·m/度θ：角向实际位移量（度）P：工作压力Mpa A:波纹管有效面积cm2(查样本)L:补偿器中点至支座的距离m7、应用举例某碳钢管道，公称通径500mm,工作压力0.6Mpa，介质温度300℃，环境最低温度-10℃，补偿器安装温度20℃，根据管道布局（如图），需安装一轴向内压式波纹补偿器，用以补偿轴向位移动X=32mm,横向位移Y=2.8mm，角向位移θ=1.8度，已知L=4m,补偿器疲劳破坏次数按15000次考虑，试就算支座A的受力。

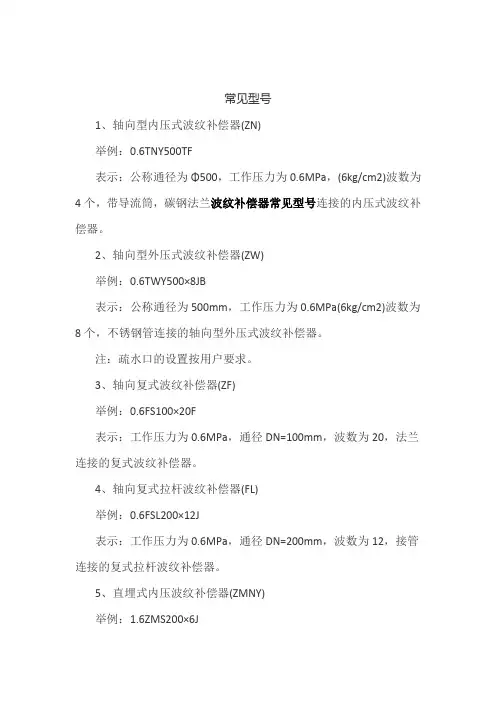

波纹补偿器常见型号
常见型号1、轴向型内压式波纹补偿器(ZN)举例：0.6TNY500TF表示：公称通径为Φ500，工作压力为0.6MPa，(6kg/cm2)波数为4个，带导流筒，碳钢法兰波纹补偿器常见型号连接的内压式波纹补偿器。
2、轴向型外压式波纹补偿器(ZW)举例：0.6TWY500×8JB表示：公称通径为500mm，工作压力为0.6MPa(6kg/cm2)波数为8个，不锈钢管连接的轴向型外压式波纹补偿器。
注：疏水口的设置按用户要求。
3、轴向复式波纹补偿器(ZF)举例：0.6FS100×20F表示：工作压力为0.6MPa，通径DN=100mm，波数为20，法兰连接的复式波纹补偿器。
4、轴向复式拉杆波纹补偿器(FL)举例：0.6FSL200×12J表示：工作压力为0.6MPa，通径DN=200mm，波数为12，接管连接的复式拉杆波纹补偿器。
5、直埋式内压波纹补偿器(ZMNY)举例：1.6ZMS200×6J表示：工作压力为1.6MPa，公称通径为200mm，波数为6波，接管连接的直埋式>波纹补偿器。
6、万向铰链波纹补偿器(WJ)举例：0.6WJY500×4F表示：工作压力为0.6MPa，公称通径为500mm，波数为4，碳钢法兰连接的万向铰链波纹补偿器。
7、直管压力平衡式波纹补偿器（ZP）举例：0.6ZYP500×8/6－JB表示公称通径为500，工作压力为0.6MPa，大波纹管为8个波，小波纹管为16个波，连接形式为不锈钢接管连接的直管压力平衡式波纹补偿器。
8、曲管压力平衡式波纹补偿器示例：0.25QYP700×8/4JB表示：公称通径为φ700mm，工作压力0.25Mpa，波数为8/4，不锈钢接管连接的曲管压力平衡式波纹补偿器9、内外压力平衡式波纹补偿器(NP)举例：1.6NP200*8j表示：工作压力为1.6Mpa，通径DN=200mm，波数为8，接管连接的内外压平衡式波纹补偿器。
波纹补偿器型号大全-全参数选用及公式计算
轴向型内压式波纹补偿器(HZN)补偿器由一个波纹管和两个端接管构成，端接管或直接与管道焊接，或焊上法兰再与管道法兰连接。
补偿器上的拉杆主要是运输过程中的刚性支承或作为产品预变形调整用，它不是承力件。
该类补偿器结构简单，价格低，因而优先选用。
用途：轴向型内压式波纹补偿器(轴向型波纹补偿器)主要用于补偿轴向位移，也可以补偿横向位移或轴向与横向合成位移，具有补偿角位移的能力，但一般不应用它补偿角位移。
型号：DN32-DN8000，压力级别0.1Mpa-2.5Mpa连接方式：1、法兰连接 2、接管连接产品轴向补偿量：18mm-400mm一、型号示例举例：0.6TNY500TF表示：公称通径为Φ500，工作压力为0.6MPa，(6kg/cm2)波数为4个，带导流筒，碳钢法兰连接的内压式波纹补偿器。
二、使用说明：轴向型波纹补偿器主要用于补偿轴向位移，也可以补偿横向位移或轴向与横向的合成位移，具有补偿角位移的能力，但一般不应用它来补偿角位移。
三、内压式波纹补偿器对支座作用力的计算：内压推力：F=100·P·A 轴向弹力：Fx=Kx·（f·X）横向弹力：Fy=Ky·Y 弯矩：My=Fy·L弯矩：Mθ=Kθ·θ合成弯矩：M=My+Mθ式中：Kx：轴向刚度N/mm X：轴向实际位移量mmKy：横向刚度N/mm Y：横向实际位移量mmKθ：角向刚度N·m/度θ：角向实际位移量度P：工作压力MPa A：波纹管有效面积cm2(查样本)L：补偿器中点至支座的距离m四、应用举例：某碳钢管道，公称通径500mm，工作压力0.6MPa，介质温度300°C，环境最低温度-10°C，补偿器安装温度20°C，根据管道布局（如图），需安装一内压式波纹补偿器，用以补偿轴向位移X=32mm，横向位移Y=2.8mm，角向位移θ=1.8度，已知L=4m，补偿器疲劳破坏次数按15000次考虑，试计算支座A的受力。
波纹补偿器型号大全-全参数选用及公式计算
轴向型内压式波纹补偿器(HZN)补偿器由一个波纹管和两个端接管构成，端接管或直接与管道焊接，或焊上法兰再与管道法兰连接。
补偿器上的拉杆主要是运输过程中的刚性支承或作为产品预变形调整用，它不是承力件。
该类补偿器结构简单，价格低，因而优先选用。
用途：轴向型内压式波纹补偿器(轴向型波纹补偿器)主要用于补偿轴向位移，也可以补偿横向位移或轴向与横向合成位移，具有补偿角位移的能力，但一般不应用它补偿角位移。
型号：DN32-DN8000，压力级别0.1Mpa-2.5Mpa连接方式：1、法兰连接 2、接管连接产品轴向补偿量：18mm-400mm一、型号示例举例：0.6TNY500TF表示：公称通径为Φ500，工作压力为0.6MPa，(6kg/cm2)波数为4个，带导流筒，碳钢法兰连接的内压式波纹补偿器。
二、使用说明：轴向型波纹补偿器主要用于补偿轴向位移，也可以补偿横向位移或轴向与横向的合成位移，具有补偿角位移的能力，但一般不应用它来补偿角位移。
三、内压式波纹补偿器对支座作用力的计算：内压推力：F=100·P·A 轴向弹力：Fx=Kx·（f·X）横向弹力：Fy=Ky·Y 弯矩：My=Fy·L弯矩：Mθ=Kθ·θ合成弯矩：M=My+Mθ式中：Kx：轴向刚度N/mm X：轴向实际位移量mmKy：横向刚度N/mm Y：横向实际位移量mmKθ：角向刚度N·m/度θ：角向实际位移量度P：工作压力MPa A：波纹管有效面积cm2(查样本)L：补偿器中点至支座的距离m四、应用举例：某碳钢管道，公称通径500mm，工作压力0.6MPa，介质温度300°C，环境最低温度-10°C，补偿器安装温度20°C，根据管道布局（如图），需安装一内压式波纹补偿器，用以补偿轴向位移X=32mm，横向位移Y=2.8mm，角向位移θ=1.8度，已知L=4m，补偿器疲劳破坏次数按15000次考虑，试计算支座A的受力。
波纹补偿器
波纹补偿器波纹补偿器习惯上也叫膨胀节，或伸缩节。
由构成其工作主体的波纹管（一种弹性元件）和端管、支架、法兰、导管等附件组成。
属于一种补偿元件。
利用其工作主体波纹管的有效伸缩变形，以吸收管线、导管、容器等由热胀冷缩等原因而产生的尺寸变化，或补偿管线、导管、容器等的轴向、横向和角向位移。
也可用于降噪减振。
在现代工业中用途广泛。
一.波纹补偿器标准：波纹补偿器标准编号:GB/T 12777-1999波纹补偿器标准名称:金属波纹管膨胀节通用技术条件标准实施日期:2000-3-1颁布部门:国家质量技术监督局内容简介:本标准规定了金属波纹纹补偿器的定义、分类、要求、试验方法、检验规则、标志及包装、运输、贮存等。
本标准适用于安装在管道中其挠性件为整体成形无加强U形、加强U形和∩形波纹管的圆形波纹管补偿器的设计、制造和检验。
压力容器用膨胀节的设计、制造和检验亦可参照使用。
二.波纹补偿器连接方式：波纹补偿器连接方式分为法兰连接和焊接两种。
直埋管道补偿器一般采用焊接方式（地沟安装除外）三.管道的热变形计算：计算公式：X=a·L·△Tx 管道膨胀量a为线膨胀系数，取0.0133mm/mL补偿管线（所需补偿管道固定支座间的距离）长度△T为温差（介质温度-安装时环境温度）补偿器安装和使用要求？1、补偿器在安装前应先检查其型号、规格及管道配置情况，必须符合设计要求。
2、对带内套筒的补偿器应注意使内套筒子的方向与介质流动方向一致，铰链型补偿器的铰链转动平面应与位移转动平面一致。
3、需要进行“冷紧”的补偿器，预变形所用的辅助构件应在管路安装完毕后方可拆除。
4、严禁用波纹补偿器变形的方法来调整管道的安装超差，以免影响补偿器的正常功能、降低使用寿命及增加管系、设备、支承构件的载荷。
5、安装过程中，不允许焊渣飞溅到波壳表面，不允许波壳受到其它机械损伤。
6、管系安装完毕后，应尽快拆除波纹补偿器上用作安装运输的黄色辅助定位构件及紧固件，并按设计要求将限位装置调到规定位置，使管系在环境条件下有充分的补偿能力。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
轴向型内压式波纹补偿器(HZN)补偿器由一个波纹管和两个端接管构成，端接管或直接与管道焊接，或焊上法兰再与管道法兰连接。
补偿器上的拉杆主要是运输过程中的刚性支承或作为产品预变形调整用，它不是承力件。
该类补偿器结构简单，价格低，因而优先选用。
用途：轴向型内压式波纹补偿器(轴向型波纹补偿器)主要用于补偿轴向位移，也可以补偿横向位移或轴向与横向合成位移，具有补偿角位移的能力，但一般不应用它补偿角位移。
型号：DN32-DN8000，压力级别0.1Mpa-2.5Mpa连接方式：1、法兰连接 2、接管连接产品轴向补偿量：18mm-400mm一、型号示例举例：0.6TNY500TF表示：公称通径为Φ500，工作压力为0.6MPa，(6kg/cm2)波数为4个，带导流筒，碳钢法兰连接的内压式波纹补偿器。
二、使用说明：轴向型波纹补偿器主要用于补偿轴向位移，也可以补偿横向位移或轴向与横向的合成位移，具有补偿角位移的能力，但一般不应用它来补偿角位移。
三、内压式波纹补偿器对支座作用力的计算：内压推力：F=100·P·A 轴向弹力：Fx=Kx·（f·X）横向弹力：Fy=Ky·Y 弯矩：My=Fy·L弯矩：Mθ=Kθ·θ合成弯矩：M=My+Mθ式中：Kx：轴向刚度N/mm X：轴向实际位移量mmKy：横向刚度N/mm Y：横向实际位移量mmKθ：角向刚度N·m/度θ：角向实际位移量度P：工作压力MPa A：波纹管有效面积cm2(查样本)L：补偿器中点至支座的距离m四、应用举例：某碳钢管道，公称通径500mm，工作压力0.6MPa，介质温度300°C，环境最低温度-10°C，补偿器安装温度20°C，根据管道布局（如图），需安装一内压式波纹补偿器，用以补偿轴向位移X=32mm，横向位移Y=2.8mm，角向位移θ=1.8度，已知L=4m，补偿器疲劳破坏次数按15000次考虑，试计算支座A的受力。
解：（1）根据管道轴向位移X=32mm。
Y=2.8mm。
θ=1.8度。
由样本查得0.6TNY500×6F的轴向位移量X0=84mm，横向位移量：Y0=14.4mm。
角位移量：θ0=±8度。
轴向刚度：Kx=282N/mm。
横向刚度：Ky=1528N/mm 。
角向刚度：Kθ=197N·m/度。
用下面关系式来判断此补偿器是否满足题示要求：将上述参数代入上式：（2）对补偿器进行预变形量△X为：因△X为正，所以出厂前要进行“预拉伸”13mm。
（3）支座A受力的计算：内压推力：F=100·P·A=100×0.6×2445=14600(N)轴向弹力：Fx=Kx·(f·X)=282×(1/2×32)=4512(N)横向弹力：Fy=Ky·Y=1528×2.8=4278.4(N)弯矩：My=Fy·L=4278.4×4=17113.6(N·m)Mθ=Kθ·θ =197×1.8=354.6(N·m)合成弯矩：M=My+Mθ=17113.6+354.6=17468.2(N·m)轴向型外压式波纹补偿器(HZW)补偿器由一个或多个波纹管通过中间接管串接在一起，两端分别与内封板和封底板焊接后，再分别与通管外管相连、波纹管波数较多。
用途：轴向外压式波纹补偿器(轴向型波纹补偿器)主要吸收轴向位移，具有补偿量大、保温性能好、残余介质可以排除等优点。
型号：DN32-DN1600，压力级别：0.1Mpa-2.5Mpa产品轴向补偿量：18mm-400mm一、型号示例举例：0.6TWY500×8JB表示：公称通径为500mm，工作压力为0.6MPa(6kg/cm2)波数为8个，不锈钢管连接的轴向型外压式波纹补偿器。
注：疏水口的设置按用户要求。
二、使用说明：轴向型波纹补偿器主要吸收轴向位移，具有补偿量大、保温性能好、残余介质可以排除等优点。
三、轴向型外压式波纹补偿器对支座作用力的计算：（不考虑温度对补偿量及刚度的修正）例：一碳钢管路，公称通径500mm，工作压力0.6MPa；介质温度350°C ，环境最低温度-10°C，安装温度为20°C，管线长如图，疲劳破坏次数要求3000次。
要安装一外压补偿器，试计算补偿器对支座的作用力。
外压补偿器一般安装位置如下（图示）：解：（1）热变形计算：△L=a·t·L=0.0133×360×30=143.6mm（2）根据使用条件和热变形计算数据，查样本可选用0.6TWY500×8F，N=3000次，X0=192mm Kx=272N/mm。
(不做预变形)（3）A、B管架受轴向力：内压推力：Fp=100·P·A=100×0.6×3167=190020N轴向弹力：Fx=Kx·X\272×143.6=39059.2NFz=Fp+Fx=190020+39059.2=229079N轴向复式波纹补偿器(HZF)补偿器由一个或多个波纹管串接在一起，波纹管外有可使波纹管轴向移动的外套筒，即是保护装置，又保持了它的稳定性。
用途：轴向型复式波纹补偿器用于轴向补偿、补偿量大、比较经济是其特点型号：DN32-DN1000，压力级别：0.1Mpa-2.5Mpa连接方式：1、法兰连接 2、接管连接产品轴向补偿量：30mm-450mm一、型号示例：举例：0.6FS100×20F表示：工作压力为0.6MPa，通径DN=100mm，波数为20，法兰连接的复式波纹补偿器。
二、使用说明：复式波纹补偿器，可以满足管道的轴向补偿，补偿量大，比较经济是其特点。
法兰连接按机标JB81-59供货，也可以根据用户要求按国标、化标或其它标准供货。
三、对固定支座的作用力：压力推力：Fp=100·P·A （N）轴向弹力：Fx=Kx·X (N)式中：P：最高工作压力或最高试验压力MPaA：有效面积（查样本）cm2Kx：补偿器轴向刚度N/mmX：补偿器使用的轴向补偿量mm四、应用举例：某碳钢管道，公称通径DN=500mm，工作压力P=0.4MPa，介质最高温度Tmax=250℃，最低温度Tmin=0℃，疲劳破坏次数N=1500次。
所需补偿管道固定支座间的距离L=85m，接管连接，试选型并计算支座受力。
1、选型，管段所需补偿量为：X=a·L·△T=0.0133×85(250-0)=283mm式中：a为线膨胀系数，取0.0133mm/m·℃(查样本选0.6FS500×J)2、支座压力：查样本0.6FS500×12J补偿器 A=2445cm2 Kx=141N/mm压力推力：Fp=100·P·A=100×0.6×2445=146700N轴向弹力：Fx=Kx·X=141×283=39903N支座受力：F=Fp+Fx=146700+39903=186603N轴向复式拉杆波纹补偿器(HFL)补偿器由两段或三段波纹管，短中间接管及长拉杆等零件构成，结构简单。
长拉杆不是承力构件。
用途：轴向型波纹补偿器(FSL型)结构简单，补偿量大，一般使用于低疲劳次数，需大补偿量的管线。
型号：生产DN32-DN3000，压力级别0.1Mpa-2.5Mpa连接方式：1、法兰连接 2、接管连接产品轴向补偿量：72mm-500mm一、型号示例：举例：0.6FSL200×12J表示：工作压力为0.6MPa，通径DN=200mm，波数为12，接管连接的复式拉杆波纹补偿器。
二、应用说明：1、复式拉杆波纹补偿器，结构简单、补偿量大，一般使用于低疲劳次数，需大补偿量的管线。
2、样本中所给补偿量均为疲劳破坏次数1000次下的轴向补偿量。
3、法兰连接按机标JB81-59供货，也可根据用户要求按国标、化标或其它标准供货。
三、对固定支座的作用力：压力推动：Fp=100·P·A （N）轴向弹力：Fx=f·Kx·X （N）式中：P：最高工作压力或最高试验压力MPa；A：有效面积（查样本）平方米；Kx：补偿器轴向刚度N/mm；X：补偿器使用的轴向补偿量mmf：系数，当补偿器进行预变形时，f为1/2，当补偿器不进行预变形时，f取1。
无约束波纹补偿器(HWY)定向保护管的一端和主定向板焊接，包容在定向保护管内的导向管通过次定向板和另一侧接管焊接，定位板与定向保护焊接。
因此该补偿器具有强力的支撑和定向性能，同时定位板保护波纹管不被拉平。
用途：无约束波纹补偿器用于管道的轴向补偿，补偿量大，具有强力自导向和超强的抗弯能力，从而可以简化管道导向支架的设计，使导向支架的间距安装均可任意。
型号：生产DN32-DN1500,压力级别：0.25Mpa-2.5Mpa一、型号示例：举例：0.6WY300×12F表示：工作压力为0.6MPa，WY代表无约束波纹补偿器，通径DN=300mm，12代表波数，F为法兰连接。
二、产品说明：“无约束”是国以往的轴向型波纹补偿器对使用有较多约束条件而得名的，无约束波纹补偿器完全消除了以往轴向型补偿器对导向支架L1≤4DgL2≤14Dg和L3要求，使用约束波纹补偿器可使管道的所有支架间距均可任意。
三、按装示意图：直埋式内压波纹补偿器(HZMNY)补偿器由一个或多个波纹管串接在一起，波纹管外有可使波纹管轴向移动的外套筒，即是保护装置，又保持了它的稳定性。
用途：直埋式波纹补偿器主要用于直埋管线的轴向补偿，具有抗弯能力，所以可不考虑管道下沉的影响，产品具有补偿量大，寿命长的特点。
型号：波纹管>制造厂生产DN32-DN1600，压力级别0.25Mpa-2.5Mpa产品轴向补偿量：30mm-500mm一、型号示例：举例：1.6ZMS200×6J表示：工作压力为1.6MPa，公称通径为200mm，波数为6波，接管连接的直埋式>波纹补偿器。
二、使用说明：直埋式波纹补偿器主要适用于轴向补偿，同时具有超强抗弯能力，所以不考虑管道下沉的影响。
直埋式波纹补偿外壳及导向套筒保护下实现自由伸缩补偿，其它性能跟普通波纹补偿器相同。
直埋式外压波纹补偿器(HZMWY)一、产品代号：举例：0.6HZMWY500×8J表示：工作压力为0.6MPa，公称通径为500mm，波数为8波，接管链接的直埋式波纹补偿器。
