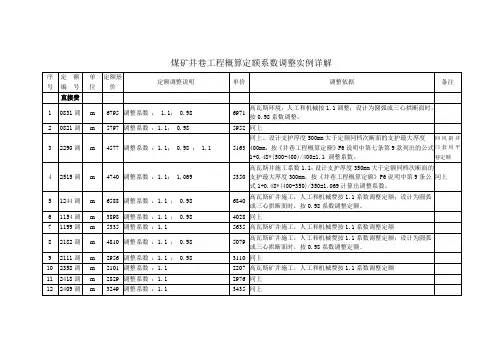

煤矿井巷工程概算定额系数调整说明实例

煤矿井巷工程概算定额系数调整说明实例
同上
31
3344调
m
2662
调整系数:1.1;0.96
2748
高瓦斯矿井施工,人工和机械费按1.1系数调整定额;设计喷砼支护厚度50mm,根据《井巷定额》说明第七条第13款,当采用喷砼支护,厚度与定额不同时,每±10mm,系数调整±2%。套用70mm定额,以0.96系数加以调整。
32
3353调
m
2152
26
3321调
m
2446
调整系数:1.1
2620
高瓦斯矿井施工,人工和机械费按1.1系数调整定额
27
3320调
m
2280
调整系数:1.1
2447
同上
28
3378调
m
2660
调整系数:1.1
2850
同上
29
3381调
m
3390
调整系数:1.1
3641
同上
30
3558调
m
1413
调整系数:1.1
1481
m3
491
调整系数:1.1
516
高瓦斯矿井施工,人工和机械费按1.1系数调整定额
52
6183调
m3
395
调整系数:1.1;1.05
439
高瓦斯系数1.1;设计支护400mm与定额支护厚度350mm不同,按《井巷工程概算定额》P6说明中第12条列出的公式计算调整系数:1+0.4K(350-300)/300=1.044。(按P8提供K值表,支护厚<400mm;2000>掘进工程量(m3)>1000,K取0.66)
42
3278调
m
1327
调整系数:1.1;0.7;1.03

井巷工程施工规范2024年

井巷工程施工规范2024年

井巷工程施工规范(2024年)一、总则1.1 为了加强井巷工程施工的管理,保证工程质量、安全、进度和投资控制,根据《建筑法》、《合同法》等相关法律法规,制定本规范。

1.2 本规范适用于新建、改建、扩建的井巷工程施工,包括井筒、巷道、硐室等工程。

1.3 井巷工程施工应遵循科学管理、先进技术、环保节能、安全第一的原则。

二、施工准备2.1 施工组织设计施工单位应根据工程特点、地质条件、施工条件等因素,编制施工组织设计,明确施工方法、施工进度、质量标准、安全措施等内容。

2.2 施工图纸及技术文件施工单位应熟悉和掌握施工图纸及技术文件,组织施工人员学习,确保施工过程中严格遵循设计要求。

2.3 施工设备及材料施工单位应根据施工组织设计,提前准备施工所需设备、材料,并进行检查、试验,确保设备、材料合格、完好。

2.4 施工现场准备施工单位应做好施工现场的平整、排水、通风、照明等工作,确保施工场地符合安全、环保要求。

三、施工过程管理3.1 施工质量管理施工单位应建立健全质量管理体系,加强施工过程质量控制,确保工程质量符合设计要求和规范标准。

3.2 施工安全管理施工单位应建立健全安全生产责任制,制定并落实安全措施,加强施工现场的安全检查,预防和控制安全事故的发生。

3.3 施工进度管理施工单位应按照施工组织设计,合理安排施工进度,确保工程按时完成。

3.4 施工投资控制施工单位应合理控制工程投资,加强成本核算,提高投资效益。

四、施工技术要求4.1 井巷工程测量井巷工程测量应严格按照国家测量规范进行,确保测量数据准确、可靠。

4.2 井巷工程掘进井巷工程掘进应根据地质条件、施工设备等因素,选择合理的掘进方法,确保工程进度和质量。

4.3 井巷工程支护井巷工程支护应根据地质条件、工程特点、施工方法等因素,选择合理的支护形式,确保工程安全。

4.4 井巷工程排水井巷工程排水应根据地质条件、工程特点等因素,设计合理的排水系统,确保工程正常进行。

井巷工程-巷道交叉口设计与施工

井巷工程-巷道交叉口设计与施工

技术挑战:巷道 交叉口设计复杂, 施工难度大
安全挑战:井巷工 程存在安全隐患, 需要加强安全管理
环保挑战:井巷工 程对环境影响较大, 需要采取环保措施
机遇:随着科技的 发展,井巷工程将 迎来新的技术突破 和发展机遇
井巷工程发展的战略规划和政策建议
加强科技创新,提高井巷工程的技术水平和安全性能 加强人才培养,提高井巷工程从业人员的专业素质和技能水平 加强政策支持,鼓励企业加大井巷工程的投资力度 加强国际合作,引进国外先进的井巷工程技术和管理经验
案例背景:某矿区井巷工程 分析方法:实地考察、数据收集、模型构建、模拟分析 流程:现场勘查、数据采集、模型建立、模拟计算、结果分析、方案优化 案例分析结果:优化后的井巷工程设计方案,提高了工程效率和安全性
某矿区井巷工程案例的优化和创新点
优化设计:采用先进的巷道交叉口 设计,提高安全性和效率
智能化管理:引入智能化管理系统, 提高管理效率和准确性
巷道交叉口施工的方法和流程
确定交叉口位置:根据设计图纸和现场实际情 况确定交叉口的位置。
铺设交叉口:使用混凝土、沥青等材料铺设交 叉口,确保交叉口的平整度和耐磨性。
开挖交叉口:使用挖掘机、装载机等设备进行 开挖,确保交叉口的尺寸和形状符合设计要求。
检查交叉口:对交叉口进行质量检查,确保交 叉口的质量符合设计要求。
添加标题
添加标题
添加标题
添加标题
设计步骤:确定交叉口位置、设计 交叉口形状、设计交叉口尺寸、设 计交叉口连接方式
设计注意事项:考虑巷道交叉口的 通风、照明、排水、防尘等要求, 确保交叉口的安全性和舒适性。
巷道交叉口设计的优化和创新
优化设计:提 高交叉口的通 行效率和安全

井巷工程的施工设计(3篇)

井巷工程的施工设计(3篇)

第1篇一、工程概况井巷工程是指为满足矿井生产、运输、通风、排水等需要,对矿井内部进行的巷道、硐室、井筒等工程的设计与施工。

本文以某矿井井巷工程为例,阐述其施工设计。

二、施工设计原则1. 安全第一:确保施工过程中人员安全,预防事故发生。

2. 经济合理:在保证工程质量的前提下,降低施工成本。

3. 高效施工:合理安排施工进度,提高施工效率。

4. 环境保护:保护施工区域生态环境,减少施工对环境的影响。

三、施工设计内容1. 巷道设计(1)断面设计:根据矿井生产需要、围岩性质和施工条件,确定巷道断面形状、尺寸和支护结构。

(2)巷道布置:根据矿井总体布局,合理规划巷道走向,确保运输、通风、排水等系统的畅通。

2. 井筒设计(1)井筒直径:根据井筒用途和设备安装要求,确定井筒直径。

(2)井筒深度:根据矿井开采深度和地质条件,确定井筒深度。

(3)井筒支护:根据井筒围岩性质,选择合适的支护形式,确保井筒稳定。

3. 支护设计(1)支护材料:根据巷道围岩性质和支护要求,选择合适的支护材料。

(2)支护结构:根据支护材料,设计支护结构,确保支护效果。

4. 通风设计(1)通风方式:根据矿井生产规模和地质条件,选择合适的通风方式。

(2)通风系统:合理布置通风系统,确保矿井通风良好。

5. 排水设计(1)排水方式:根据矿井地质条件和排水要求,选择合适的排水方式。

(2)排水系统:合理布置排水系统,确保矿井排水顺畅。

四、施工设计注意事项1. 严格执行设计规范和施工标准,确保工程质量。

2. 合理安排施工进度,确保工程按时完成。

3. 加强施工现场管理,确保施工安全。

4. 重视环境保护,减少施工对环境的影响。

5. 加强施工过程中的技术指导,提高施工质量。

总之,井巷工程施工设计是矿井建设的重要环节。

在施工设计过程中,要充分考虑工程实际情况,确保工程质量和安全,为矿井生产创造良好的条件。

第2篇一、工程概况井巷工程主要包括平巷、竖井、斜井、硐室等,其施工设计需充分考虑地质条件、工程规模、施工工艺等因素。

井巷工程施工设计(3篇)

井巷工程施工设计(3篇)

第1篇一、工程概况井巷工程施工设计主要包括以下内容:1. 工程名称:XX矿井井巷工程2. 工程地点:XX省XX市XX县3. 工程规模:设计年产XX万吨4. 工程工期:XX个月5. 工程投资:XX万元二、井巷工程类型1. 主副井:负责矿井的通风、运输和提升2. 井底车场:连接主副井,承担矿井运输任务3. 主要运输大巷:连接井底车场与采区,承担矿井运输任务4. 采区上下山:连接采区与井底车场,承担采区运输任务5. 采区平巷:连接采区上下山,承担采区运输任务6. 采区切眼:用于采矿作业7. 风井:负责矿井通风8. 回风大巷:连接风井与井底车场,承担矿井回风任务三、施工设计要点1. 断面设计:根据井巷工程类型、用途和服务年限,选择合适的断面形状和尺寸。

常见的断面形状有矩形、梯形、拱形等。

2. 支护设计:根据围岩性质和地压大小,选择合适的支护方式,如锚杆支护、锚索支护、棚架支护等。

3. 通风设计:根据矿井通风需求,设计合理的通风系统,确保矿井空气质量。

4. 通信与照明设计:设计合理的通信和照明系统,保障矿井生产安全。

5. 施工组织设计:制定详细的施工组织方案,包括施工进度、施工工艺、施工质量、安全措施等。

6. 劳动组织设计:根据施工需求,合理配置施工人员,确保施工进度。

四、施工技术要求1. 钻眼爆破:采用光面爆破技术,提高爆破质量,减少爆破震动。

2. 支护施工:按照设计要求,确保支护质量,提高围岩稳定性。

3. 通风施工:确保通风系统正常运行,满足矿井通风需求。

4. 通信与照明施工:按照设计要求,确保通信和照明设施完善。

5. 施工安全:严格执行施工安全规程,确保施工安全。

五、施工管理1. 施工进度管理:制定施工进度计划,确保工程按期完成。

2. 施工质量管理:建立健全质量管理体系,确保工程质量。

3. 施工安全管理:加强施工安全管理,确保施工安全。

4. 施工成本管理:合理控制施工成本,提高经济效益。

总之,井巷工程施工设计是矿井建设的重要环节,要充分考虑工程概况、工程类型、施工设计要点、施工技术要求和施工管理等方面,确保矿井建设顺利进行。

井巷设计与施工课程设计

井巷设计与施工课程设计

井巷设计与施工课程设计 Revised final draft November 26, 2020《井巷设计与施工》课程设计姓名:学号:专业:指导老师:2012 年 12 月 21 日设计条件某矿年设计能力为500万吨,低瓦斯矿井,采用中央分列式通风,其最大涌水量为300m3/h。

通过该矿第一水平南翼运输大巷的涌水量为260m3/h,采用ZK20--9/550架线式电机车牵引5t底卸式矿车运输。

大巷穿过的岩层为中等稳定,岩石的坚固性系数f=4~6,埋深800m,长1450m,大巷需通过的风量为38m3/s。

巷道内敷设一趟直径为200mm的压风管、一趟直径为100mm 的水管及通讯、动力、信号电缆各一趟。

该巷道的施工进度要求:240米/月。

目录一、巷道断面施工图设计(一)巷道断面形状大巷穿过的岩层为中等稳定,岩石的坚固性系数f=4~6,埋深800m。

该巷道要求服务年限长,通风阻力小。

因此选用圆弧拱形巷道断面,而为了简化设计和方便施工,选用半圆拱行巷道断面。

(二)道床参数1、巷道钢轨型号采用ZK20--9/550架线式电机车牵引,5t底卸式矿车运输,要求钢轨轨距为900mm,因此钢轨型号应选用30kg/m。

(根据课本P9表1-4)2、轨枕规格采用钢筋混凝土轨枕,轨距900mm,轨枕全长1200mm,全高145mm,上宽170mm,下宽200mm。

(根据课本P9表1-5)3、道碴高度由于选用钢轨型号为30kg/m,因此取道床总高度为360mm,道碴高度取200mm,道碴面致轨道面垂高取160mm。

(根据课本P10表1-6)(三)管线布置位置压风管和水管设置在人行道一侧,压风管在下,水管在上,压风管下部距水沟盖板高度为。

通讯和信号电缆也设置在人行道一侧,电缆悬挂在管道上方,电缆下部与水管上部距离为,且取电缆两个悬挂点间的距离为3m。

动力电缆布置在人行道另一侧,距离道碴面。

(四)巷道净断面尺寸1、巷道净宽度巷道直线段净宽度B由三部分组成,分别是非人行道一侧宽度a、人行道的宽度c、运输设备的最大宽度A和两列对开列车最突出部分之间的距离t。

井巷工程施工规范最新

井巷工程施工规范最新

井巷工程施工规范是为了确保工程质量和施工安全,提高劳动效率,加快施工进度,降低工程成本,缩短建设周期而制定的。

随着我国矿山建设的发展,井巷工程在施工过程中必须遵守相应的规范。

本文将介绍最新的井巷工程施工规范。

一、总则1.1 为确保井巷工程施工质量和安全,提高劳动效率,加快施工进度,降低工程成本,缩短建设周期,制定本规范。

1.2 本规范适用于煤炭、黑色金属、有色金属、稀有金属和非金属矿山井巷工程的施工。

1.3 井巷工程的施工必须严格遵守基本建设程序,按照设计文件和施工组织设计进行施工。

二、施工准备2.1 施工前应进行施工现场调查,了解工程地质、水文地质、地形地貌等情况,为施工提供依据。

2.2 施工前应编制施工组织设计,明确施工工艺、施工顺序、施工进度、安全措施等内容。

2.3 施工前应组织技术人员和施工人员进行安全教育和技术培训,提高施工人员的安全意识和技能水平。

2.4 施工前应准备好施工所需的材料、设备和工具,确保施工顺利进行。

三、井巷工程施工3.1 井巷工程的施工应按照施工组织设计进行,确保工程质量和安全。

3.2 井巷工程的施工应遵循先地质勘探、后施工的原则,确保施工安全。

3.3 井巷工程的施工应采取合理的施工工艺和施工顺序,提高施工效率。

3.4 井巷工程的施工应加强施工现场管理,确保施工安全、文明、有序。

3.5 井巷工程的施工应做好工程测量和监控,及时发现和处理施工中的问题。

四、工程验收4.1 井巷工程完成后,应进行验收,确保工程质量符合设计要求。

4.2 工程验收应按照验收规范进行,验收内容包括工程质量、安全、进度等方面。

4.3 工程验收合格后,应向建设单位提交验收报告,办理竣工手续。

五、安全与环保5.1 井巷工程施工过程中应严格遵守国家安全生产法律法规,确保施工安全。

5.2 井巷工程施工过程中应加强环境保护,减少对环境的影响。

5.3 井巷工程施工过程中应做好防火、防爆、防尘、防毒、防水和地质灾害防治等工作。

井巷设计及施工课程设计报告

井巷设计及施工课程设计报告

《井巷设计与施工》课程设计姓名:学号:专业:指导老师:2012 年12 月21 日设计条件某矿年设计能力为500万吨,低瓦斯矿井,采用中央分列式通风,其最大涌水量为300m3/h。

通过该矿第一水平南翼运输大巷的涌水量为260m3/h,采用ZK20--9/550架线式电机车牵引5t底卸式矿车运输。

大巷穿过的岩层为中等稳定,岩石的坚固性系数f=4~6,埋深800m,长1450m,大巷需通过的风量为38m3/s。

巷道敷设一趟直径为200mm的压风管、一趟直径为100mm 的水管及通讯、动力、信号电缆各一趟。

该巷道的施工进度要求:240米/月。

目录一、巷道断面施工图设计 (4)(一)巷道断面形状 (4)(二)道床参数 (4)1、巷道钢轨型号 (4)2、轨枕规格 (4)3、道碴高度 (4)(三)管线布置位置 (4)(四)巷道净断面尺寸 (4)1、巷道净宽度 (4)2、巷道净高度 (5)3、巷道净断面积 (6)(五)巷道的风速验算 (6)(六)支护参数 (6)(七)水沟参数 (7)(八)巷道掘进断面尺寸 (7)(九)巷道断面特征表 (7)(十)每米巷道工程量及材料消耗量 (8)二、巷道施工技术措施 (8)(一)钻眼爆破工作 (8)1、选择钻眼机具 (8)2、爆破器材 (9)3、编制巷道掘进爆破图表 (10)3、通风设备的布置 (17)4、通风管理工作 (18)(三)岩石装运工作 (18)1、岩石运装工作的重要性 (18)2、每一循环出矸量 (19)3、装岩机型号和数量的确定 (19)4、巷道掘进调车和运输方式 (20)(四)支护工作 (22)1、临时支护方式及其施工 (22)2、巷道永久支护 (22)(五)巷道掘进的辅助工作 (25)1、工作面压风和水的供应 (25)2、工作面排水 (25)3、工作面的供电 (26)4、工作面的测量工作 (26)5、临时轨道及管路接长的时间安排 (26)(六)编制巷道施工循环图表 (26)1、确定循环作业方式 (26)2、每个循环各工序的工作量 (27)3、一循环各工序所需的时间 (27)4、编制循环图表 (29)(七)施工劳动组织 (29)(八)技术经济指标 (30)(九)巷道施工布置图 (30)1、巷道施工断面图 (30)2、巷道施工纵剖面图 (31)3、巷道临时支护断面图 (31)4、巷道永久支护断面图 (31)一、巷道断面施工图设计(一)巷道断面形状大巷穿过的岩层为中等稳定,岩石的坚固性系数f=4~6,埋深800m。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
– 钢轨型号 – 轨枕规格 – 道碴厚度
• 钢轨型号选取(见表1—2 )
– 巷道类型 – 运输方式 – 矿车容积
• 轨枕类型和道碴厚度
– 应与轨道型号相适应(见表l—3、图1—4)
三、水沟断面设计
• 位置
– 一般布置在入行道一侧(加设盖扳) – 也可设在非人行道侧(可不加盖板) – 有底拱的巷道,水沟一般布置在巷道中间
3. 选用的支架材料和支护 方式
– 木支架和钢筋混凝土棚 于适用于梯形和矩形等 折线形断面
– 料石和混凝土支架只适 用于曲线形断面
– 而金属支架、锚杆支架 可适用于任何形状的断 面,喷射混凝土支护则 适用于曲线形断面
棚式支架严重变形、损坏
• 支架承载能力低,被动承载; • 不适应多数煤巷条件,支架损坏严重。
• 支架参数确定方法
– 计算机数值模拟分析设计 – 工程类比 – 现场应力应变实测 – 参考理论计算
拱形巷道支护厚度的常用经验公式
• 拱顶厚度d0
– 巷道的跨度和高度 – 围岩的性质 – 支架材料本身的强度和结构形式
• 壁厚T
– 为了施工方便,一般拱形巷道的壁厚T与拱厚d相等
(四)道床参数选择
• 道床参数
• 巷道断面设计的内容
– 巷道断面形状的选择与巷道断面尺寸的确定 – 支架参数与道床参数的选择 – 水沟设计与管线布置 – 通风验算 – 绘制巷道断面施工图等。
一、巷道断面形状选择
1. 巷道所处围岩的物理力 学性质、地压的大小和 方向
– 当顶压和侧压均不大时, 可选用矩形或梯形断面
– 当顶压较大侧压较小时, 则应选用拱形断面
金属支架支护巷道变形严重
金属支架支护巷道变形严重
一、巷道断面形状选择
4. 掘进方法、掘进设备
– 钻眼爆破方法
• 适应任何形状的断面 • 三心供则逐渐被淘汰
– 掘进机组掘进
• 圆形断面
凿岩机
掘进机
装岩机
二、巷道断面尺寸的确定
• 主要运输巷道
– 保证运输设备在巷道中畅通无阻 – 满足《煤矿安全规程》规定的人行和通风要求 – 考虑敷设于巷道中的各种管路、电缆的合理布置。
• 要求
– 水沟盖板顶面与道碴面齐平 – 水沟底板掘进标高应比巷道壁基础标高高出50—100mm – 水沟纵向坡度一般与巷道坡度相同,即为3—5度 – 巷道横向水沟侧应有0.2%的坡度 – 水沟侧面每相隔一定距离留50mm泄水孔
➢ 为巷道与峒室工程、立井井筒工程和矿井建 设施工组织与管理打下良好基础。
2.本课程的基本要求
了解立井井筒设计、立井井筒施工、 凿井结构物和立井井筒延伸的基础知 识
掌握岩石平巷、井底车场与峒室、采 区巷道、斜井等设计基本理论;
能够从事建井施工的准备工作和矿井 建设的管理工作。
3.教材及主要参考书
– 半圆拱拱高为巷道净宽的1/2; – 切圆拱与三心圆拱高多取巷
道净宽的1/3; – 个别矿为提高三心拱的受力
性能,将拱高取为巷道净宽 的2/5。 – 金属矿山由于围岩坚固稳定, 可将三心拱拱高降低为巷道 净宽的1/4—1/5。
2.壁高h3的确定
一般需按以下五种情况计算,取其中最大者。 (1)按架线电机车导电弓顶端两切线的交点处与巷道
• 通风巷道
– 通风 – 人行
(一)巷道净宽度的确定
例:拱形运输巷道
– 巷道净宽度按下式确定
各参数的最小值见有关 图表
– 按设备需要校核
• 掘进机械化装裁 • 铺设临时双轨调车 • 运输综采支架
– 曲线部分
• 内侧和外侧均加宽0.2m • 曲线段巷道加宽范围
用矿车运输时,取2.0 用电机车运输时,取3.0m
a—非人行道侧宽度
• 当巷道采用锚喷支护、喷体支护以及砖、石或混 凝土砌碹时
a≮0.2m;
• 当巷道采用混凝土、金属或木支架时:
a≮ 0.5;
• 当巷道内安设输送机时,不论何种支护
a≮ 0.4m。
A—运输设备的最大宽度
c— 运输设备最突出部分之间的间隙
• 一般
c ≮ 0.2m
• 在采区装载点或矿车摘挂钩处
c ≮ 0.7
b—人行道的宽度
• 一般
b ≮ 0.7m
• 在入车停车地点
b ≮ 1.0m
• 若b<0.7m
可在巷道的一侧设置躲避峒。两个躲避峒间间距不得 超过25m。
(二)巷道高度的确定
拱形道的高度由拱高h0和壁 高h3两部分组成。 1.拱高h0的确定
– 通常从与巷道净宽的比来表 示(称为高跨比)
第一章 岩石平巷
第一节 巷道断面设计 一、巷道断面形状选择
• 按其构成的轮廓线可分为折 线形 和曲线形两大类
– 矩形、梯 形、不规则形 – 三心拱形、半 圆拱形、切圆
拱形、马蹄形、椭圆形、圆形 等。
巷道断面设计的基本原则与主要内容
• 巷道断面设计的基本原则
– 满足安全与使用要求 – 提高断面利用率 – 尽量缩小断面尺寸,降低成本 – 有利于加快施工速
拱壁间最小安全间距n计算。 (2)按管道悬吊高度与导电弓和电机车最小安全间距
计算。 (3)按人行高度要求计算。 (4)按道碴面以上1.6m高度内行人宽度要求计算。 (5)按运输设备上缘至拱壁最小安全间隙要求计算。 半圆拱;
(三)支架参数的选择
• 支架参数确定依据
– 巷道的跨度和高度 – 围岩的性质 – 支架材料本身的强度和结构形式
地下工程
马念杰
中国矿业大学(北京校区)采矿教研室 电话 :(010)62345357(O) (010)62331888(H) E—mail: njma@


1.课程的性质、目的及任务 为采矿专业本科主干课程 系统掌握井巷设计与施工知识设计与施工》,董方庭、姚 玉煌、黄初主编,中国矿业大学出版社, 1986年第一版。
– 主要参考书:《城市地下工程及井巷工 程》、《隧道工程》
56学时 3学分
4.基础知识
➢ 矿井开采形式
– 露天开采 ☆ ☆ – 井工开采 ☆ ☆
➢ 矿井开拓巷道布置☆
– 井筒 – 开拓巷道 – 准备巷道 ☆ ☆ ☆
– 当顶压侧压大底鼓严重 时,就须采用封闭式断 面
一、巷道断面形状选择
2. 巷道的用途及其服务年限
– 开拓巷道:拱形断面
• 料石 • 混凝土 • 锚喷支护
– 准备巷道:拱形断面
• 钢筋混凝土棚子支护 • 现在采用锚喷支护
– 回采巷道:梯、矩形断面
• 木材 • 金属支护 • 锚杆支护
一、巷道断面形状选择
