19.1家庭电路(习题)人教9下教用
第1节家庭电路
01知识管理
1．家庭电路的组成
组成：两根进户线、________、________、_______、用电器、插座、开关、导线等．总开关：家庭电路需要修理时，断开总开关，可以保证施工人员的安全．
保险装置：电流过大时，熔丝会熔化，切断电路，对用电器起到保护作用．
2．试电笔
作用：辨别________．
构造：金属笔卡、氖管、电阻、金属笔尖．
使用方法：手指按住________，用笔尖接触被测导线．如果笔尖接触的导线是________，氖管就会发光；如果接触的是________，氖管不发光．
3．三线插头和漏电保护器
三线插头：除了连接火线和零线，插头上标着E的导线与用电器的________相连．
三孔插座：左插孔接________，右插孔接________，上插孔与室外的________相连．
漏电保护器：如果站在地上的人不小心接触了火线，电流经过人体流入大地，这时总开关上的漏电保护器会迅速切断电流，对人体起到保护作用．
02基础题)
知识点1家庭电路的组成
1．在家庭电路中，从进户开始要顺次安装下列元器件再接用电器，其先后顺序正确的是() A．电能表、保险装置、总开关B．电能表、总开关、保险装置
C．保险装置、电能表、总开关D．总开关、电能表、保险装置
2．(2020·岳阳)请用笔画线代替导线，按安全用电要求将开关和灯泡接入家庭电路中(开关控制灯泡)．
知识点2试电笔
3．一种试电笔的构造如图所示，下列说法正确的是()
A．使用试电笔时手可以接触笔尖
B．使用试电笔时手不要接触笔卡
C．试电笔中的电阻可以用铁丝代替
D．当氖管发光时有微弱电流通过人体
4．如图所示，正确使用试电笔的方法是图________，若笔尖接触被测导线时氖管发光，则被测导线是________线.
甲乙
知识点3三线插头和漏电保护器
5．许多家用电器的三脚插头都有一个特别之处：三脚插头中与用电器金属外
壳连接的那个插脚比另两个插脚要稍长，如图所示．这样设计是为了()
A.方便识别火线和零线插脚B．延长插头使用寿命C．使插头的造型更美观
D．插头插入插座时，电器外壳先接地；拨出时，电器外壳后离开地线，确保安全
6．如图所示，在三孔插座的A、B、C三孔中，连接火线的是________孔，通过三
脚插头和家用电器的金属外壳相连的是________孔，________两插孔之间的电压为220
V.
7．家庭电路中通常安装有电能表、空气开关和漏电保护器．如果站在地上的人不小心接触了火线，电流经过人体流入大地，_______会迅速切断电路，对人身起到保护作用；当家庭电路中电流过大时，________会自动断开，切断电路．
03中档题))
8．(2020·衡阳)学习家庭电路相关知识后，小明对如图所示家庭电路的认识正确的是()
A．图中两只灯与其对应控制开关的连接都是正确的
B．使用洗衣机时应选择插座C
C．灯L1、L2是串联的
D．如图中AB之间发生断路，则用试电笔检查插座C的各个插孔，试电笔的氖管都不发光9．小明把台灯插头插在书桌边的插座上，闭合台灯开关，发现台灯不亮．为了找出故障原因，小明把台灯插头插入其他插座，发现台灯能正常发光，用试电笔插入书桌边的插座孔进行检查，发现其中一个孔能使测电笔的氖管发光．故障原因可能是()
A．进户线火线上的熔丝烧断B．进户线零线断了
C．书桌边的插座与零线断开D．书桌边的插座与火线断开
10．如图是安装了漏电保护器的家庭电路．当漏电保护器检测到通过图中A、B两处的电流不相等(即发生漏电)时，会迅速切断电路，从而起到保护作用．当家电维修人员在图中C处不慎触电时，漏电保护器________(填“会”或“不会”)切断电路．漏电保护器与用电器________联．
11．如图所示的照明电路中，闭合开关S，电灯发光，此时某人拿试电笔测试B点，试电笔使用方法正确，该人体电阻约为3600欧，试电笔的氖管
________(填“会”或“不会”)发光，此时通过人体的电流
是________安．
12．(2018·广东)如图所示，①请将图中的“光控开关”“声控开关”和灯泡正确连入电路完成楼道灯自动控制电路，要求在光线较暗且有声音时灯才亮；②安装一个不受开关控制的三孔插座．
家庭电路故障分析
13学习了家庭电路的相关知识后，某同学发现在如图所示的电路中，当开关S闭合后，电灯L
不亮，用试电笔测试a、b、c、d各点，若氖管发光出现下列情况时，判断电
路可能出现的故障：
(1)试电笔只在a、d点发光：___________．
(2)试电笔只在b点不发光：____________．
(3)试电笔在a、b、c、d点都发光：_______________．
14.家里一盏电灯突然熄灭，用试电笔(又名“测电笔”)分别测试电路中
的a、b、c、d四点(如图)，只有测a点时氖管发光．若电路中只有一处故障，则故障可能是() A．进户零线断路B．灯泡L断路C．开关S接触不良D．导线cd断路
15.电工师傅常用一只额定电压为220V的灯泡L0(检验灯泡)取代保险丝来检查新安装的照明电路中每条支路的情况．如图所示，当S闭合后，再分别闭合S1、S2、S3(每次只闭合其中之一)时，可能出现以下三种情况，试判断(填“短路”“断路”或“正常”)：
(1)L0不亮，说明该支路________．
(2)L0正常发光，说明该支路________．
(3)L0发光呈暗红色，说明该支路___________
16.某家庭电路的组成如图所示，下列说法正确的是
()
A．控制灯泡的开关可以接在零线上
B．图中的四个插座中有三个是并联的
C．有金属外壳的家用电器必须使用三孔插座，以确保安全
D．彩灯接入电路后都不亮，可能是其中的一个小彩灯短路
17．如图所示是某同学家中烧水时的电水壶的接线示意图．电水壶在正常工作情况下，“L”和“N”两根导线之间的电压为_______V；若用试电笔去接触“L”和“N”两根导线，其中，能使试电笔内的氖管发光的导线是_______(填“L”或“N”)．
18．小张同学根据家庭电路画出如图所示的电路图，其中有开关S、电灯L和一个插座M.如果小张同学真的按电路图接上图中电路，则不能正常使用的电路元件是______；能正常使用，但不符合安全电路连接的电路元件是_______．(填与图中电路元件对应的字母)
4．如图所示，将开关(控制两只灯泡，且灯泡正常发光)、螺口灯泡、三孔插座正确接入家庭电路．。
人教版九年级物理全一册教材解读与重难点突破19.1家庭电路专项练习(附答案)
第十九章 生活用电第一节 家庭电路教材考点梳理一、家庭电路的组成：1.家庭电路的组成：进户线、电能表、闸刀开关、保险丝、用电器、插座、灯座、开关等。
2.家庭电路的连接：（1）各种用电器是并联接入电路的。
（2）插座与灯座是并联的。
（3）控制各用电器工作的开关与电器是串联的。
3.家庭电路的各部分的作用：（1）进户线：火线和零线。
火线和零线间有220V 电压，火线和地线间也有220V 电压，正常情况下，零线和地线间电压为 0V 。
（2）电能表：A.用途：测量用户消耗的电能（电功）的仪表。
B.安装：串联在干路上。
C.铭牌：根据“220V ，10A ”,可以求出电能表后能接用电器的最大功率，如果超过这个数值，电能表的计数会不准确甚至烧坏。
P=UI=220V ×10A=2200W（3）闸刀（空气开关）：A.作用：控制整个电路的通断，以便检测电路更换设备。
B.安装：家庭电路的干路上。
（4）保险盒（丝）： （5）插座：A.作用：连接家用电器，给可移动家用电器供电。
B.种类： 二孔插座、三孔插座。
2132C.安装：并联在家庭电路中，具体接线情况：“左零右火上接地”。
D.把三脚插头插在三孔插座里，在把用电器的用电部分连入电路的同时，也E.中间插头做得比较长:该插头是接地线的，做得比较长，是为了无论是插入还是拔出，它都是最先接入地线或最后离开地线，保证安全。
（6）用电器（电灯）、开关：A.白炽灯是利用电流的热效应工作的。
B.灯泡的种类：螺丝口卡口。
螺丝口灯泡的螺旋接灯头的螺旋套，进而接零线。
灯泡尾部的金属柱接灯头的弹簧片，再通过开关接火线：原因：防止维修触电。
C.开关和用电器串联，控制用电器，如果开关短路，用电器会一直工作。
开关不能控制，但不会烧干路上的保险丝。
二、测电笔：1.用途：用来辨别火线和零线。
2.构造：笔尖金属体、电阻、氖管、弹簧、笔尾金属体。
3.使用方法：手接触笔尾金属体，笔尖金属体接触导线，观察氖管是否发光。
19.1+++家庭电路+课件+2024-2025学年人教版九年级全一册物理
图放大 返回目录
第6题
图还原 返回目录
第7题
7．下列关于家用插座(如图)的说法中，正确的是( A )
A．开关串联在干路中，指示灯与各组插孔并联在电路中 B．开关、指示灯和各组插孔并联在电路中 C．开关、指示灯和各组插孔串联在电路中 D．各组插孔串联在一起与指示灯并联在电路中
泡和“220 V 5 W”的 LED 灯都能正常发光，插座不受开关控制， 请将电路连接完整．
返回目录
第1
第10题 （2）小明说：“我发现 5 W 的 LED 灯和 40 W 灯泡正常工作时的亮度
相当，所以 5 W 的 LED 灯比 40 W 灯泡更省电．”小明说的“省 电”，完整的意思是： 由 W＝Pt 可知，在相同时间内 LED 灯消耗的电能小于 40 W 灯泡 消耗电能，所以 5 W 的 LED 灯比 40 W 灯泡更省电
下列分析正确的是( D )
A．空气开关①跳闸时，电路一定发生了断路 B．空调电流过大时，漏电保护器会迅速切断电流 C．漏电保护器切断电流时，空调和电灯不能工作 D．更换电灯的灯泡时，只需断开空气开关③即可
图放大 返回目录
第9题
图还原 返回目录
第10题 10．（1）如图所示，当开关闭合后，铭牌标识为“220 V 40 W”的灯
中．
乙 返回目录
第5题 （2）如答图所示
第 5 题答图
返回目录
第5题 （3）如图乙，在使用试电笔接触家庭电路火线时，人体和试电笔串联．为确
保人体在任何环境中都安全，试电笔内部电阻设计至少为 21400 Ω，则允
九年级物理全册19.1家庭电路课后习题新版新人教版(精品)
第1节家庭电路知能演练提升能力提升1.下列说法错误的是()A.两条进户线中有一条是火线,一条是零线B.零线在户外就已经和大地相连C.火线可以使试电笔发光D.用试电笔测火线时,手指千万不能碰到笔尾金属体2.如图所示,三孔插座的接法中正确的是()3.某家庭电路的部分组成如图所示,下列说法正确的是()A.图中三个插座是串联的B.控制灯泡的开关S要接在火线上C.三脚插头的用电器也可插入两孔插座D.闭合开关S时,灯泡不亮,一定是零线某处断路4.(2017·天津中考)在家庭电路中,从进户开始要顺次安装下列元器件再接用电器,其先后次序正确的是()A.电能表、保险装置、总开关B.电能表、总开关、保险装置C.保险装置、电能表、总开关D.总开关、电能表、保险装置5.如图所示的家庭照明电路,已知其中一只灯泡的灯头接线处存在故障,电工师傅为查明故障,在保险丝处接入一只“220 V40 W”的灯泡L0,当只闭合开关S、S1时,灯泡L0和L1都呈暗红色(比正常发光状态暗得多);当只闭合开关S、S2时,灯泡L0正常发光,L2不发光,由此可以确定()A.L1灯头接线处断路B.L1灯头接线处短路C.L2灯头接线处断路D.L2灯头接线处短路6.下列关于生活用电常识的认识中,符合要求的是()A.使用试电笔时,手指不能碰到笔尾的金属帽,以免触电B.三脚插头的用电器也可插入两孔插座C.家庭电路中开关接在火线或零线上都可以D.输电线进户后应先接电能表7.(2017·湖南长沙中考)下列关于家庭电路的说法正确的是()A.家庭电路中各用电器都是串联在电路中的B.发现触电事故时,应首先切断电源再想办法C.控制用电器的开关应接在该用电器和零线之间D.当干路中电流过大时,漏电保护器就会自动切断电路8.小明家买了一台“220 V1 500 W”的热水器,由于安装的位置离固定插座太远,便到商店买了标有“220 V6 A”字样的插座、标有“220 V10 A”字样的插头以及导线,组装了一个多孔的移动插座(如图所示)。
人教版 九年级全一册 19.1 家庭电路 同步练习(带答案)
家庭电路同步练习一、单选题1.在家庭电路中：从进户开始要顺次安装下列元器件再接用电器，其先后次序正确的是()A. 电能表、保险装置、总开关B. 电能表、总开关、保险装置C. 保险装置、电能表、总开关D. 总开关、电能表、保险装置2.下列关于家庭电路的说法正确的是()A. 家庭电路中各用电器都是串联在电路中的B. 发生触电事故时，不能用手去拉触电者，而应先切断电源C. 控制用电器的开关应接在该用电器和零线之间D. 当干路中电流过大时，漏电保护器就会自动切断电路3.下列估测数据中，最接近实际的是()A. 家电空调的额定电功率为100WB. 节能灯正常工作时的电流为1AC. 家庭电路两孔插座间电压为220VD. 长1m，截面积1mm2的纯铜导线电阻为0Ω4.小椿同学设计了一种照明电路，其设计要求是：用两个开关控制一盏灯，两个开关同时闭合灯才能发光，只闭合其中任意一个开关，灯都不能发光。
下面四幅电路图中，既符合上述要求，又符合安全用电要求的是()A. B.C. D.5.婷婷对某些家用电器的工作参数进行了估计，其中正确的是()A. 普通电吹风机的工作电流近似于0.3AB. 微波炉连续工作1h，消耗的电能约为0.1度C. 21英寸电视机的电功率约为120WD. 普通电炉正常工作时的电阻大约为1000Ω6.如图所示为家用电饭锅，与它有关的下列数据最符合实际的是()A. 正常工作时的电流是0.01AB. 正常工作时的电压为12 VC. 正常工作时的功率为700 WD. 正常工作1小时消耗的电能约为360 J7.某家庭电路的部分电路如图所示，其中甲、乙两处分别装用电器和开关．对此电路，下列说法正确的是A. 甲处应装用电器，乙处应装开关B. 当保险丝熔断后，可以用铜丝代替C. 火线上的保险丝应该改装到零线上D. 当用电器功率增大时，通过保险丝的电流就增大8.如图所示是家庭电路中的三孔插座和三脚插头示意图。
下列说法正确的是()A. 三脚插头的三个脚一样长B. 插孔E是用来接零线的C. 插孔L是用来接零线的D. 标有“E”的插脚能保证插入插座时，确保用电器外壳先接地9.下列器材中，用于辨别火线和零线的是()A. 验电器B. 电流表C. 测电笔D. 电能表10.为了生活方便，卧室里的同一个照明灯通常用2个开关控制。
人教版九年级物理(全一册)19.1家庭电路 同步练习 有答案
19.1家庭电路一选择题1.某班同学在学了有关家庭电路的知识后安装了四盏电灯，你认为其中正确的是（）A B C D2.在家庭电路中，从进户开始要顺次安装下列元器件再接用电器，其先后次序正确的是（）A．电能表、保险装置、总开关B．电能表、总开关、保险装置C．保险装置、电能表、总开关D．总开关、电能表、保险装置3.如图为某同学设计的部分家庭电路示意图，其中电器元件连接错误的是（）A．空气开关B．二孔插座C．带开关的灯泡D．三孔插座4.小明晚上做功课，把台灯插头插在书桌边的插座上，闭合台灯开关，发现台灯不亮．为了找出故障原因，小明把台灯插头插入其他插座，发现台灯能正常发光，用测电笔插入书桌边的插座孔进行检查，发现其中一个孔能使测电笔的氖管发光．故障原因可能是（）A．进户线火线上的熔丝烧断B．进户线零线断了C．书桌边的插座与零线断开D．书桌边的插座与火线断开5.家庭电路中有时会出现这样的现象：原来各用电器都正常工作，当把一个手机充电器的插头插入插座时，家里所有的用电器全部停止了工作，其原因可能是（）A．这个插座的火线和零线原来就相接触形成了短路B．插头与这个插座接触不良形成了断路C．插头插入这个插座时，导致火线和零线相接触形成了短路D．同时工作的用电器过多，导致干路电流过大，保险开关跳闸6.如图是小明家的部分电路，他将电饭煲的插头插入三孔插座后，正在烧水的电热水壶突然停止工作，但电灯仍正常发光，拔出电饭煲的插头，电热水壶仍不能工作，用试电笔分别测试插座的左、右孔，氖管均发光．若电路中只有一处故障，则（）A．电热水壶所在电路的b、c间断路B．插座的接地线断路C．电路的c、d间导线断路D．电路的a、b间导线断路7.一位“法师”在铺有塑料地毯的舞台上表演不怕电的“功夫”．他将一盏普通白炽灯泡接到两导线头A、B之间，灯泡正常发光；随后将灯泡取下，“法师”两手分别抓住两导线头A、B，如图所示，其助手用测电笔分别测试A、B及“法师”的皮肤．发现测电笔的氖管都发光．对此表演的合理解释是（）A．“法师”有特异功能，确实不怕电B．“法师”的两手均戴有特制绝缘手套C．在人、灯交替过程中，助手将零线断开了D．在人、灯交替过程中，助手将火线断开了二非选择题1、家庭电路的组成1).家庭电路由：_______ 、_____ 、___ 、_______ 、______、及导线组成。

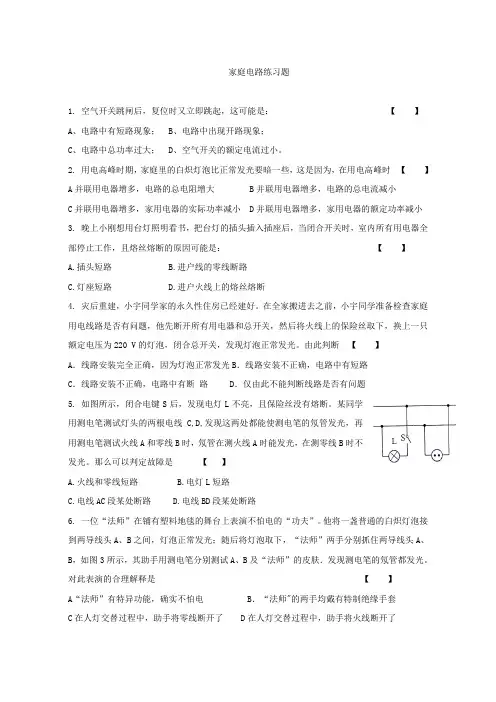

【精品】人教版九年级物理下册：19.1家庭电路-同步练习(含答案)
家庭电路练习题1. 空气开关跳闸后，复位时又立即跳起，这可能是：【】A、电路中有短路现象；B、电路中出现开路现象；C、电路中总功率过大；D、空气开关的额定电流过小。
2. 用电高峰时期，家庭里的白炽灯泡比正常发光要暗一些，这是因为，在用电高峰时【】A并联用电器增多，电路的总电阻增大 B并联用电器增多，电路的总电流减小C并联用电器增多，家用电器的实际功率减小 D并联用电器增多，家用电器的额定功率减小3. 晚上小刚想用台灯照明看书，把台灯的插头插入插座后，当闭合开关时，室内所有用电器全部停止工作，且熔丝熔断的原因可能是：【】A.插头短路B.进户线的零线断路C.灯座短路D.进户火线上的熔丝熔断4. 灾后重建，小宇同学家的永久性住房已经建好。
在全家搬进去之前，小宇同学准备检查家庭用电线路是否有问题，他先断开所有用电器和总开关，然后将火线上的保险丝取下，换上一只额定电压为220 V的灯泡，闭合总开关，发现灯泡正常发光。
由此判断【】A．线路安装完全正确，因为灯泡正常发光B．线路安装不正确，电路中有短路C．线路安装不正确，电路中有断路 D．仅由此不能判断线路是否有问题5. 如图所示，闭合电键S后，发现电灯L不亮，且保险丝没有熔断。
某同学用测电笔测试灯头的两根电线C,D,发现这两处都能使测电笔的氖管发光，再用测电笔测试火线A和零线B时，氖管在测火线A时能发光，在测零线B时不发光。
那么可以判定故障是【】A.火线和零线短路B.电灯L短路C.电线AC段某处断路D.电线BD段某处断路6. 一位“法师”在铺有塑料地毯的舞台上表演不怕电的“功夫”。
他将一盏普通的白炽灯泡接到两导线头A、B之间，灯泡正常发光；随后将灯泡取下，“法师”两手分别抓住两导线头A、B，如图3所示，其助手用测电笔分别测试A、B及“法师”的皮肤．发现测电笔的氖管都发光。
对此表演的合理解释是【】A“法师”有特异功能，确实不怕电 B．“法师"的两手均戴有特制绝缘手套C在人灯交替过程中，助手将零线断开了 D在人灯交替过程中，助手将火线断开了7．如图所示是小科家部分线路连接图。
2024-2025学年九年级全一册(人教版)19.1家庭电路(专题训练)【五大题型】(原卷版)
19.1 家庭电路（专题训练）【五大题型】【题型1 家庭电路的组成与连接】 (1)【题型2 测电笔的使用】 (4)【题型3 插座的构造与工作方式】 (6)【题型4 火线与零线】 (7)【题型5 家庭电路的故障分析】 (8)【题型1 家庭电路的组成与连接】1．（2023•长沙）某家庭电路的连接如图所示，下列说法正确的是（）A．a点所在的电源线是零线B．空气开关只能安装在b点处C．c点所在的导线与大地相连D．L1和L2是串联的2．（2023•凌海市三模）如图所示的家庭电路中，有两个器件连接错误，它们是（）A．闸刀开关和带开关的灯泡B．带开关的灯泡和带熔丝的二孔插座C．带开关的灯泡和三孔插座D．闸刀开关和三孔插座3．（2023•安徽三模）关于物理知识，下列判断正确的是（）A．甲图中抽油烟机是利用“流体在流速越快的地方压强越大”的原理工作的B．乙图中将锤柄撞击板凳可以使锤头装牢，利用了锤头的惯性C．丙图中螺口节能灯的1接在零线上D．丁图中，若用超导材料代替电饭锅发热盘效果更好4．（2023•泗水县四模）楼道里，夜间楼道灯一直亮着会造成浪费。
其中“光控开关”能在天黑时自动闭合，天亮时自动断开；“声控开关”能在有人走动发出声音时闭合，无人走动时自动断开。
请将如图的“光控开关”、“声控开关”、灯泡用笔画线代替导线正确连入电路，设计出只有在夜间且有声音时灯才亮的楼道灯自动控制电路，同时安装一个不受开关控制的三孔插座。
图中，楼道电路连接符合上述设计及安全用电要求的是（）A．B．C．D．5．（2023•高州市二模）家庭电路中电视机和电灯的连接方式是（选填“串联”或“并联”）的，控制电灯的开关应接在（选填“零”或“火”）线上，1度电可供“220V 40W”的灯泡正常工作h。
6．（2023•佛冈县一模）如图所示的家庭电路，三孔插座连接正确，用试电笔接触a孔中的金属片，氖管（选填“会”或“不会”）发光，开关应该接在（选填“①”或“②”）位置。
2024-2025学年九年级全一册(人教版)19.1家庭电路(考点解读)(原卷版)
19.1 家庭电路（考点解读）（原卷版）1、家庭电路的组成（1）家庭电路的主要组成部分有：进户线、电能表、总开关、保险装置、开关和灯泡、插座和用电器；（2）要分析清楚各组成部分的先顺序：为防止偷电事故，进户线首先要进电能表；为检修电路保险丝时安全，总开关要安装在保险丝前面；（3）开关与所控制的灯泡是串联的；各用电器之间是并联的。
2、家庭电路的连接的电压；（3）总开关：能同时切断火线和零线，方便室内电路的安装和检修；（5）插座与用电器：插座给可移动家用电器供电，插座并联在电路中，两孔插座右火左零，三孔插座右火左零上地，用电器是直接利用电能工作的器件，各用电器之间通常是并联的；（6）开关与灯泡：开关与被控制的灯泡串联，为了安全，开关应接在火线与灯泡的尾部金属体之间。
3、家庭电路的故障分析火线之间是断的；（3）突然家里所有用电器都停止工作，则有保险丝断的可能性。
4、家庭电路工作电压、零线火线的辨别方法线是零线。
5、测电笔的使用注意：掌握测电笔的正确使用，手一定接触笔尾金属体，手一定不能接触笔尖金属体。
6、插座的构造与工作方式（1）分类：按是否移动可分为固定插座和移动插座；按孔的数量分为双孔插座和三孔插座．插排是多个插座的组合；（3）三孔插座配合三脚插头使用的，三脚插头的第三个脚与用电器的金属外壳相连，三孔插座的第三个孔与大地相连，这样在使用的时候就把用电器的金属外壳与大地相连通，避免用电器一旦漏电时使人发生触电事故；【考点1 家庭电路的组成与连接】【典例1-1】（2023•如东县一模）如图是小明设计的一种聪明的“楼梯灯”电路，S1、S2分别为声控和光控开关，实现了只有当晚上有人经过时灯才会发光的控制效果，且符合安全用电接线要求。
则（）A．A线为火线B．有声音时，S1闭合C．无光时，S2断开D．S1、S2的位置不能互换【典例1-2】（2023•大安市校级模拟）两只“PZ220 100”的灯泡，为了使他们均能正常工作，需要将它们联在家庭电路中，它们正常工作的总电阻将（选填“变大”“变小”或是“不变”）。
九年级物理全册19.1家庭电路练习(含解析)(新版)新人教版
------------------------- 天才是百分之一的灵感加百分之九十九的勤劳------------------------------《家庭电路》同步练习一、单项选择题1.小明把台灯插入插座，闭合开关，家里的总控制开关马上跳闸，请剖析造成这类现象的原由是（）A. 插头短路B. 灯丝断路C. 灯头内短路D. 灯头内断路2. 如下图是家庭电路中的三孔插座和三脚插头表示图．以下说法正确的选项是（）A.三脚插头的三个脚同样长B.插孔 E 是用来接零线的C.插孔 L 是用来接零线的D.标有“ E”的插脚能保证插入插座时，保证用电器外壳先接地3. 在家庭电路中，从进户开始要按序安装以下元器件再接用电器，其先后序次正确的选项是（）A. 电能表、保险装置、总开关B. 电能表、总开关、保险装置C. 保险装置、电能表、总开关D. 总开关、电能表、保险装置4. 对家庭电路的安装过程，以下要求正确的选项是（）A.依据进户线→电能表→总开关→熔断器→用电器次序安装B.控制各灯具的开关都应装在零线上C.所有家用电器和插座都要串连，而且用电器与控制它的开关也要串连D.三孔插座有时不需要接地5.如下图，闭合开关 S 后，发现灯 L 不亮，检查保险装置工作正常．小明同学用测电笔测试灯头的两根电线C、D，发现两处都能使测电笔氖管发光，再用测电笔测试火线A 和零线 B 时，氖管在测 A 处时发光，而在测试 B 处时不发光，那么能够判定故障原由是（）A. 火线和零线短路B. 灯泡 L 断路C. 灯泡 L 短路D. 电线 BD段有断点6.学了电学知识后，大伟将家里照明电灯的开关断开，从开关内引出两根电线接在一个插座上，而后将录音机的插头插入插座．此时录音机（）A. 有电流经过，不可以正常工作B. 有电流经过，能正常工作C. 没有电流经过，不可以工作D. 有时能正常工作，有时不可以正常工作金戈铁制卷7. 以下现象不会惹起保险丝熔断的是（A. 插座中的两个线头相碰C. 电路中同时增添几个大功率的用电器）B. 开关中的两个线头相碰D. 灯头里的两个线头相碰8.三孔插座上边有一个插孔是和插头上标有E 的导线接通的（如图），则以下说法正确的选项是（）A.E 是和用电器的金属外壳相连的B. 电路中 E 应和室外零线相连C. 假如和 E 相连的导线断开，用此插座的洗衣机马达便不可以转动D. 用测试电笔笔尖插入 E 孔，正常状况下测电笔氖管会发光二、多项选择题9. 家庭电路中有时会出现这样的现象，本来各用电器都在正常工作，当把电电扇的插头插入插座时，家里所有的用电器都停止了工作，其原由可能是（）A.这个插座的火线和零线本来就相接触形成了短路B.插头与这个插座接触不良形成了断路C.插头插入这个插座时，致使火线和零线相接触形成了短路D.同时工作的用电器过多，致使干路电流过大，保险开关跳闸10.如图是一条刚装好的家庭电路，在未装保险丝以前，先把灯泡 L 接在装保险盒的两个接线柱上，当只闭合 S1时，L 正常发光；当只闭合 S2时， L 和 L1发光都偏暗；则以下判断正确的选项是（三只灯泡的额定电压均为220V）（）A. 灯泡L1所在支路正常B. 灯泡L1所在支路短路C. 灯泡L2所在支路短路D.灯泡L2所在支路正常11. 对于试电笔的使用．如下图的四种方法中，正确的持笔方法是（）A. B. C. D.12. 某家庭电路如下图，下边说法中错误的选项是（）A. 灯泡和开关是串连的B. 调光台灯里的灯泡和变阻器是串连的C. 灯泡和电视机是串连的D. 家里的这串装修小彩灯之间是并联的13.某家庭电路中安装有“ 220V 10A”的空气开关（未画出），如图是电路中的四种情况，开关所有闭合后，不会惹起空气开关“跳闸”的是（）A. B. C. D.三、填空题14.如图是常用的一个插线板．小华在使用中发现：插线板上的指示灯在开关断开时不发光，插孔不可以供给工作电压；而在开封闭合时指示灯发光，插孔能够供给电压．依据上述现象可知指示灯和开关是______ 的（选填“串连”或“并联”）．使用三角插头和三孔插座，目的是将用电器的金属外壳与______相连，防备触电．15.如下图，图甲试电笔的笔尖A 应当是______ （选填“导体或”“绝缘体”）．在图乙和图丙中，正确使用试电笔的是图______ ，当用它插入插座的左孔时氖管不亮，插入右孔时氖管发光，则说明零线在插座 ______ 孔．16.为检查照明电路，电工常常采纳的方法是：取下保险丝，将额定电压为 220V 的“校验灯” L0接在保险丝的两只接线柱上，如图所示．在检查灯 L1所在支路以前，先断开所有开关，再闭合开关 S1，若“校验灯” L0恰能正常发光，说明该支路 ______ （选填“短路”或“断路” ）．人教版物理九年级第十九章第1 节《家庭电路》同步练习答案和分析【答案】14.串连；大地金戈铁制卷15.导体；丙；左16.短路【分析】1.解： AC、在台灯插头插入插座，闭合开关后，家里的总控制开关跳闸，该现象说明不是插头短路，是灯头内短路造成的，故 A 错误， C正确；BD、因为台灯和其余用电器并联，灯泡的灯丝断路或灯头内断路，只好使本支路没有电流，台灯不亮，不可以惹发迹里的总控制开关跳闸，故BD错误．应选 C．家庭电路中的保险丝熔断的原由有两个：一是用电器的总功率过大；二是发生短路．由生活知识可知，台灯的功率一般较小，所以造成家里的总控制开关跳闸原由不会是因台灯的功率过大，这两种状况都是因为发生短路造成的．本题考察对家庭电路故障的剖析判断能力．解题的重点是要理解家庭电路中跳闸是电流过大造成的，可能是电路的总功率过大，也可能是发生了短路．2.解： A、三脚插头最上边的那个脚是因为接地的，所以比其余的两个要长，即使于及早接地，使用时更加安全，故A 错误；BC、据其使用可知， E 是解地线的， L 是解火线的，N 是接零线的，故BC错误；D，据 A 可知，标有“ E”的插脚能保证插入插座时，保证用电器外壳先接地，故D正确；应选 D．三孔插座的接法是左零右火上接地，三脚插头的接法是中上的要与用电器外壳相连．本题考察了三孔插座的解法和正确使用，是一道基础题目．3.解：电能表的丈量整个家庭耗费电能的多少，必定安装在最前方．总开关控制整个电路，为了检修电路比较方便，要安装的电能表的后边．电路中电流过大会熔断保险丝，为了改换保险丝比较方便，保险盒安装在总开关的后边．故 B 正确．应选 B．电能表是丈量家庭耗费电能多少的仪表，也防备一些人偷电，必定安装在家庭电路的最前端，而且在总开关的前方．检修电路时要断开开关，在电能表的后边要接入总开关．保险丝能在电路电流过大时，能自动切断电源．为了方便改换保险丝，保险盒必定要安装在总开关的后边．掌握家庭电路的各元件的作用和安装地点，使各元件正常使用，而且保证使用的安全性．4.解：A、依据家庭电路的构成可知，家庭电路的连结要依据进户线→电能表→总开关一熔断器一用电器的安装次序，故 A 正确；B、为了安全，控制用电器的开关都应当连结在火线和用电器之间，故 B 错误；C、插座也是接用电器的，用家庭电路各用电器间互不扰乱，所以电器和各插座之间应该是并联，用电器和它的开关也应当是串连，故 C 错误；D、三孔插座的接法：左零右火，中间接地，三孔插座的接地线要保证优秀接地，以防外壳带电，危及人身安全．故D错误．应选 A．（1）家庭电路的构成，必定要注意进户线、电能表、总开关、保险丝的次序不可以颠倒．（2）家庭电路中，开关控制用电器时，开关和用电器串连．（3）家庭电路中，各用电器之间、用电器与插座之间、插座与插座之间均为并联连结．（4）三孔插座的接法：左零右火，中间接地．家庭电路中掌握家庭电路的构成、家庭电路的连结方式以及开关与用电器的连结方式、插座的接法等，都要掌握，这些都是比较简单的问题5.解：如图，闭合开关后，发现电灯L 不亮用测电笔测试时，发此刻A、C、D 三处时，氖管都发光，说明A、C、D 都与火线连通，在 B 处时，氛管不发光，说明 B 处不与火线连通，则故障可能是BD之间发生了断路．应选 D．在正常状况下，开封闭合后，A、 C 与火线相通，用测电笔时，应都亮，B、D 与零线相通，用测电笔测时，应都不亮，但 D 点也亮了，说明 B 与 D 之间开路．本题考察了学生利用测电笔排查家庭故障的能力，对测电笔要会安全的使用，学会判断故障所在．6.解：开关与电灯是串连的，当从开关内引出两根电线接在一个插座上，而后将录音机的插头插入插座．此时录音机获得的电压小于正常的工作电压，固然有电流经过，但不可以正常工作．应选 A．插座与电灯应当并联连结才能获得正常的电压，插座上的用电器才能正常工作．本题考察了在家庭电路中，电灯与插座的关系应当是并联的．家用电器的工作电压是220V，要正常工作，都应当并联到干路上．7.解： A、插座中的两个线头相碰，是火线和零线直接连结，会造成电源短路，会惹起保险丝熔断，故 A 不合题意；金戈铁制卷B、开关中的两个线头相碰，相当于开封闭合，电路中的用电器正常工作，不会造成电流过大，保险丝不会熔断，故 B 切合题意；C、电路中同时增添几个大功率的用电器，会造成总功率过大，会惹起电流过大，会引起保险丝熔断，故 C 不合题意；D、灯头里的两个线头相碰，会造成电源短路，致使电流过大，会惹起保险丝熔断，故D不合题意．应选B．家庭电路的电流过大，会惹发迹庭电路中保险丝熔断，其原由：短路或总功率过大．本题考察电路电流过大的原由，要详细状况详细剖析，属于基础知识，但简单犯错．8.解：AB、 E孔是与大地相连的，为了用电安全，在家庭电路中，利用三孔插座将用电器的金属外壳与大地相连，所以 A 正确， B错误．C、假如和 E 相连的导线断开，但洗衣机与火线、零线的连线仍是完满的，不过失掉了安全性．所以C错误．D、E 孔是与大地相连的，它与大地之间没有电压，所以测电笔的氖管不会发光．所以 D 错误．应选 A．要掌握家庭电路中的安全用电知识，掌握三孔插座（或三脚插头）的作用，此中两个孔分别接火线和零线，另一个孔将用电器的外壳与大地相连．要掌握测电笔的作用，是来鉴别火线和零线的，若测电笔与火线相连，则氖管发光．本题考察了学生对三孔插座的作用的掌握，此中三孔插座就是将用电器的外壳与大地相连，防止发生触电事故．同时考察了测电笔的使用．9.解： A、假如插座处本来有短路，则在没有插下手机充电器以前，电路就已经出现了短路，室内用电器不会正常工作，所以选项A 不正确；B、假如用电器的插头与插座断路状态，则用电器不工作，不会影响室内其余用电器，所以选项 B 不正确；C、假如插头插入这个插座时，致使火线和零线相接触形成了短路，室内所有的用电器所有停止了工作，若不实时断电会发生火灾，所以选项C正确；D、同时工作的用电器过多，致使干路电流过大、保险开关跳闸，所以选项 D 正确．应选： CD．室内用电器所有停止工作，表示干路上的保险丝被熔断了，保险丝被熔断是因为电路中的电流过大．而产生电流过大的原由有两个：一是用电器的总功率过大，另一个是发生短路．由生活知识可知，手机充电器的功率比较小，所以造成保险丝熔断的原由不会是因干路的总功率过大．由手机充电器插头插入插座，室内用电器所有停止工作可知，是手机充电器的两个接头短路了．本题考察对家庭电路故障的剖析判断能力，要联合家庭电路的特色娴熟掌握．10.解：AB、当只闭合S1时， L 正常发光，说明该支路存在短路，故 A 错误， B 正确；CD、当只闭合S2时， L 和 L1都偏暗， L1所在支路正常，故 C 错误， D正确．应选 BD．额定电压220V 的“校验灯”，接在保险丝的两只接线柱上，是相当于把此灯串连入电路中，它会有三种状态：“校验灯”恰能正常发光，说明该支路短路，“校验灯”发光不正常（偏暗）说明该支路工作正常，“校验灯”不发光说明该支路断路．本题考察了用校验灯检修家庭电路的故障．依据校验灯的三种发光状况得出电路能否存在故障．11.解： AC、图中手没有接触笔尾金属体，笔尖不论接触火线仍是零线氖管都不发光，操作错误．BD、图中手接触笔尾金属体，若笔尖接触火线和零线，氖管发光的是火线，氖管不发光的是零线，使用方法正确．应选 BD．正确使用试电笔的方法：站在地上手接触试电笔的笔尾金属体，笔尖接触火线或零线．氖管发光的是火线，氖管不发光的是零线．掌握试电笔的构造、检测火线和零线的原理、正确使用方法等等．12.解： A、灯泡的开关控制灯泡，所以开关和灯泡是串连的，故A 正确；B、调光台灯里的灯泡和变阻器是串连的，故 B 正确；C、灯泡和电视互不影响，所以是并的关系，故 C 错误；D、家里的这串装修小彩灯之间是串连的，故D错误；应选 CD．（1）灯泡的开关控制灯泡，所以开关和灯泡是串连的；（2）滑动变阻器和所控制的用电器是串连的；（3）灯泡和电视互不影响，所以是并的关系；（4）家里的这串装修小彩灯之间是串连的；本题考察了串并联电路的判断、开关的作用等知识点，是一道综合题．13.解： A、如图的电路中有大功率用电器，且用电器许多，开封闭合简单造成总功率金戈铁制卷过大，惹起空气开关“跳闸”，不切合题意；B、图中闭合开关后，电路发生短路，会造成电流短路，惹起空气开关“跳闸”，不切合题意；C、图中闭合开关后，电路正常工作，不会造成电流过大，不会惹起空气开关“跳闸”，切合题意；D、图中闭合开关后，此中一只灯泡被短路，但另一只灯泡还能工作，电源不会短路，不会惹起空气开关“跳闸”，切合题意．应选 CD．空气开关自动跳闸的原由是电流过大，惹发迹庭电路中电流过大的原由有两个，短路或总功率过大．依据给出状况中的现象，进行判断．本题考察学生对家庭电路中电流过大原由的掌握状况，需要从详细问题下手，剖析能否会出现短路问题或用电器总功率过大．14.解：（1）指示灯在开关断开时不发光，插孔不可以供给工作电压；而在开封闭合时指示灯发光，插孔能够供给电压；说明开关与指示灯是串连的，假如并联会造成电源短路；（2）使用三角插头和三孔插座，多出的那个孔是用来接地线的，当用电器的三脚插头插入时，用电器的金属外壳经过三孔插座与大地相连通，假如金属外壳漏电，地线将人体短路，防备人触电．故答案为：串连；大地．（ 1）依据供给的现象说明开关同时控制指示灯和插座，指示灯和插座之间可能是串连，也可能是并联；指示灯破坏，开封闭合时插孔也能正常通电，说明指示灯和插座之间是并联；在判断指示灯与开关的连结方式；（2）三孔插座中间多出的那个孔是用来接地线的，当用电器的三脚插头插入时，用电器的金属外壳经过三孔插座与大地相连通，假如金属外壳漏电，地线将人体短路，防备人触电．本题考察了电路连结方式确实定和使用三孔插座的目的，回答第一问简单，但解说起来复杂，利用好串并联电路的特色是重点．15.解：测电笔的用途：鉴别火线和零线．简单导电的物体是导体，不简单导电的物体是绝缘体．笔尖属于导体．测电笔的使用方法：使用测电笔时，手要接触测电笔尾部的金属体．笔尖接触电线，氖管发光表示接触的是火线，不发光是零线．在图乙和图丙中，正确使用试电笔的是图丙，当用它插入右孔时氖管发光，则说明火线在插座右孔，零线在插座左九年级物理全册19.1家庭电路练习(含解析)(新版)新人教版-------------------------天才是百分之一的灵感加百分之九十九的勤劳------------------------------孔．故答案为：导体；丙；左．抓住测电笔的用途．导体和绝缘体．简单导电的物体是导体，不简单导电的物体是绝缘体；测电笔的使用方法．使用测电笔时，手要接触测电笔尾部的金属体．笔尖接触电线．使用测电笔鉴别火线与零线时，测电笔发光的是火线，不发光的是零线．本题考察了测电笔用途、使用方法，平常必定要掌握测电笔的正确操作方法，不然可能会出现危险．16.解：当校验灯能正常发光，说明校验灯获得了 220V 的电压，该支路是发生了短路．故本题答案为：短路．将额定电压 220V 的“校验灯”，接在保险丝的两只接线柱上，是相当于把此灯串连入电路中，它会有三种状态：“校验灯”恰能正常发光，说明该支路短路，“校验灯”发光不正常（暗红色）说明该支路工作正常，“校验灯”不发光说明该支路断路．本题考察了用校验灯检修家庭电路的故障．依据校验灯的三种状态能够迅速得出电路能否存在故障．金戈铁制卷11 / 11。
【精编】新人教版九年级物理下册：19.1家庭电路-同步练习(含答案)
器增多，电路的总电流减小
【】
火线上的保险丝取下，换上一只额定电压为220 V的灯泡，闭合总开关，发现灯泡正常发光。
由此判断【】
电笔测试火线A和零线B时，氖管在测火线A时能发光，在测零线B时不发光。
那么可以判定
法师”两手分别抓住两导线头A、B，如图3所示，其助手用测电笔分别测试A、B及“法师”的
，灯L在亮的瞬间熄灭，而室内其它用电器仍正常工作，则灯L处电路 (填“断路”或“短路”)。
灯都亮。
则【】
灯断路B．灯断路 C．灯短路 D．开关S断路
，结果Uae=3V，U ab=0,U bd=0，U de=3V ，则此电路的故障可能是【】
____ ，导致电路中_____过大，引起“跳闸”。
现，起火原因如出一辙：电线超负荷使电线内的金属导线发热引燃了外面的绝缘皮。
根据学过的物理知识回答：
L 1 火线220V
别闭合S 1、S 2、S 3（每次只能闭合其中之一）时，可能出现以下三种情况，试判断（选填：“短路”、“断路”或
W 。
若该用电器每天少开1h ，则30天可节约电能 kW ·h ．
使用相同时间，甲、乙两灯消耗的电能之比是 。
