苏科版九年级物理下册 电流的磁场同步练习题4
《二、电流的磁场》同步练习
一、选择题
1、如图1是一款利用电磁悬浮技术制作的没有“地轴”的地球仪，其原理是：将空心金属球放在通电的线圈上，电磁场在金属球表面产生涡流，涡流与磁场作用形成磁力，从而实现地球仪的悬空静止。
地球仪悬空静止的原因是( )
A、只受到磁力的作用
B、由于惯性的作用
C、没有受到重力的作用
D、磁场的磁力和重力相互平衡
图1 图2 图3
2、如图2所示，当开关S闭合时电磁铁和物体ab相互吸引，则正确的说法是( )
A、ab一定是磁铁，且a端一定是N极。
B、ab一定是磁铁，且a端一定是S极。
C、ab可能是磁铁，且a端是S极。
D、ab仅是一块铁，而不是磁铁。
3、如图3所示，开关S接通后，两个通电螺线管将 ( )
A、相吸
B、相斥
C、先相吸、后相斥
D、先相斥、后相吸
4、要使通电螺线管的磁性减弱，可以( )
A、改变通电电流的方向
B、减小通电电流的大小
C、在通电螺线管中插入铁芯
D、增加通电螺线管的线圈匝数
5、如图4所示，把一根包有绝缘层的导线绕在铁钉上，把导线两端的绝缘层刮去，接上干电池后，铁钉 ( )
A、有磁性
B、会熔化
C、有电流流过
D、两端对小磁针北极都有吸引力
图4 图5
6、如图5所示，甲乙为条形磁体，中间是电磁体，虚线是表示磁极间磁场分布情况的磁感线。
则可以判断图中A、B、C、D四个磁极依次是( )
A、N、S、N、N
B、S、N、S、S
C、S、S、N、S
D、N、N、S、N
7、对下图6中甲、乙、丙、丁四幅图解释合理的是( )
图6
A、甲：磁场能产生电流
B、乙：闭合开关，小磁针N极向左偏转
C、丙：麦克风应用了磁场对电流的作用
D、丁：电流相同时，线圈的匝数越多电磁铁磁性越
8、如图7所示，小磁针的指向不正确的是 ( )
图7
二、填空题
9、1820年，丹麦科学家______把连接电池组的导线放在和磁针平行的位置上，当导线通电时，磁针立即偏转一角度，这个实验表明通电导体周围存在着_____。
10、闭合开关，一个位于螺线管右侧的小磁针静止后，北极的指向如图8所示，则螺线管的右端是极，电源的右端是极。
若增大螺线管中的电流，螺线管周围的磁场会。
图8 图10
图9
11、如图9所示，要使电压表的示数变小，应将滑动变阻器的滑片P向______端移动、此时电磁铁的磁性将_______。
12、如图10所示，弹簧下端挂一条形磁铁，磁铁下端为S极，条形磁铁的正下方有一带铁芯的螺线管，闭合开关后，弹簧长度会。
(选填“伸长”、“缩短”或“不变”)。
13、如图11a是著名的奥斯特实验，该实验证明了。
图b是小明同学自制的电磁铁，从图中你可以判断出该电磁铁的右端为极、画出电磁铁周围的磁感线(至少画4条)
图11 图12
三、作图、实验题
14、图12中电流表的连接正确，试在图中标出通电螺线管的N，S极。
15、如图13所示，根据小磁针静止时N极的指向，标出磁感线的方向、电磁铁磁极的极性、导线中的电流的方向及电源的正负极。
图13 图14 图15
16、如图14所示，通电后欲使位于两个通电螺线管间的小磁针的指向不变，试在图中画出两螺线管上导线的绕法。
17、给你带铁心的螺线管、蓄电池、开关、滑动变阻器各一个，如图15所示，试用笔画线代替导线，把它们连接起来(连线不要交叉)，并满足以下两点要求：(1)组成一个可改变电磁铁磁性强弱的电路；(2)当滑动变阻器的滑片向右滑动时，电磁铁的磁性增强。
参考答案
1、D
2、C
3、A
4、B
5、A
6、D
7、D
8、D。
9、奥斯特；磁场。
10、S ；+；增强。
11、a ；减弱。
12、缩短。
提示：闭合开关后，螺线管上方是S 极，与磁铁相斥。
13、 通电导线周围存在磁场；N ；图略。
说明：方向从右到左，虚线。
14、 图答1。
15、图答2。
16、图答3。
17、图答4。
图答1 N S 图答3 图答4 图答2 N S。

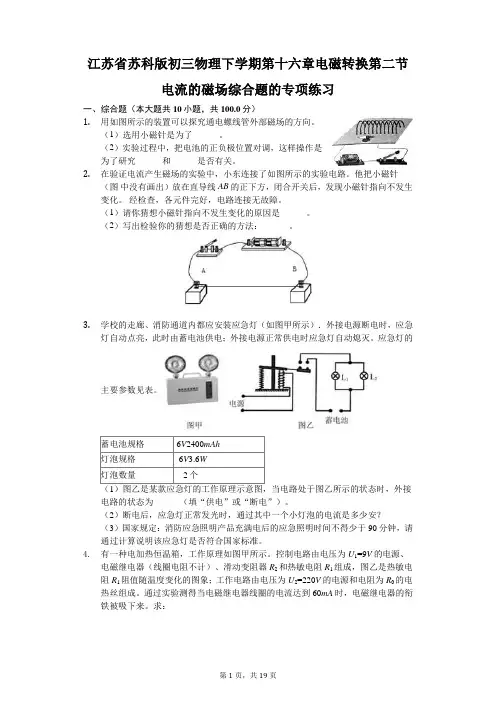

苏科版 初三物理 下学期 第十六章 电磁转换 第二节 电流的磁场 综合题的专项练习(含答案)
第1页，共19页江苏省苏科版初三物理下学期第十六章电磁转换第二节电流的磁场综合题的专项练习一、综合题（本大题共10小题，共100.0分）1. 用如图所示的装置可以探究通电螺线管外部磁场的方向。
（1）选用小磁针是为了______。
（2）实验过程中，把电池的正负极位置对调，这样操作是为了研究______和______是否有关。
2. 在验证电流产生磁场的实验中，小东连接了如图所示的实验电路。
他把小磁针（图 中没有画出）放在直导线AB 的正下方，闭合开关后，发现小磁针指向不发生变化。
经检查，各元件完好，电路连接无故障。
（1）请你猜想小磁针指向不发生变化的原因是______。
（2）写出检验你的猜想是否正确的方法：______。
3. 学校的走廊、消防通道内都应安装应急灯（如图甲所示）．外接电源断电时，应急灯自动点亮，此时由蓄电池供电；外接电源正常供电时应急灯自动熄灭。
应急灯的主要参数见表。
（1）图乙是某款应急灯的工作原理示意图，当电路处于图乙所示的状态时，外接电路的状态为______（填“供电”或“断电”）。
（2）断电后，应急灯正常发光时，通过其中一个小灯泡的电流是多少安？（3）国家规定：消防应急照明产品充满电后的应急照明时间不得少于90分钟，请通过计算说明该应急灯是否符合国家标准。
4. 有一种电加热恒温箱，工作原理如图甲所示。
控制电路由电压为U 1=9V 的电源、电磁继电器（线圈电阻不计）、滑动变阻器R 2和热敏电阻R 1组成，图乙是热敏电阻R 1阻值随温度变化的图象；工作电路由电压为U 2=220V 的电源和电阻为R 0的电热丝组成。
通过实验测得当电磁继电器线圈的电流达到60mA 时，电磁继电器的衔铁被吸下来。
求：（1）请用笔画线代替导线，按照题意将图中的工作电路连接完整。
（2）在升温的过程中，电阻R1两端的电压会______（选填“变大”、“变小”或“不变”）；（3）要使恒温箱设定的温度值升高，应调节滑动变阻器R2的滑片，使其接入电路的阻值______ （选填“变大”或“变小”）。

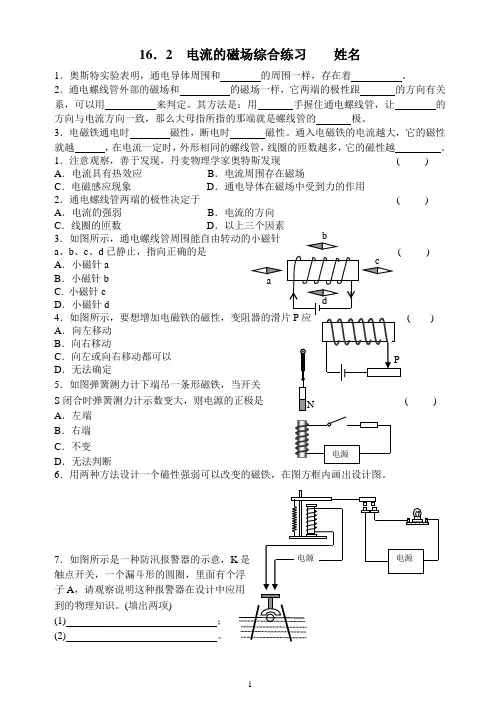

16.2 二、电流的磁场同步练习及答案(苏科版九年级下)
16．2 电流的磁场综合练习 姓名1．奥斯特实验表明，通电导体周围和 的周围一样，存在着 。
2．通电螺线管外部的磁场和 的磁场一样，它两端的极性跟 的方向有关系，可以用 来判定。
其方法是：用 手握住通电螺线管，让 的方向与电流方向一致，那么大母指所指的那端就是螺线管的 极。
3．电磁铁通电时 磁性，断电时 磁性。
通入电磁铁的电流越大，它的磁性就越 ，在电流一定时，外形相同的螺线管，线圈的匝数越多，它的磁性越 。
1．注意观察，善于发现，丹麦物理学家奥特斯发现 ( )A ．电流具有热效应B ．电流周围存在磁场C ．电磁感应现象D ．通电导体在磁场中受到力的作用2．通电螺线管两端的极性决定于 ( )A ．电流的强弱B ．电流的方向C ．线圈的匝数D ．以上三个因素 3．如图所示，通电螺线管周围能自由转动的小磁针a 、b 、c 、d 已静止，指向正确的是 ) A ．小磁针aB ．小磁针b C. 小磁针c D ．小磁针d4( )A ．向左移动B ．向右移动C ．向左或向右移动都可以D ．无法确定5．如图弹簧测力计下端吊一条形磁铁，当开关S 闭合时弹簧测力计示数变大，则电源的正极是 ( )A ．左端B ．右端C ．不变D ．无法判断6．用两种方法设计一个磁性强弱可以改变的磁铁，在图方框内画出设计图。
7．如图所示是一种防汛报警器的示意，K 是触点开关，一个漏斗形的圆圈，里面有个浮子A 到的物理知识。
(填出两项)(1) ；(2) 。
8．如图所示，是一个限流装置的示意图，图中P 是电磁铁，S 是闸刀形开关，Q 是衔铁，可绕O 轴转动，试表述当电流过大时，它是怎样自动切断电路的？4．标出下列各图中通电螺线管的N 极和S 极5．在下图中，标出各通电螺线管的电流方向。
6．根据图中给出的条件画出螺线管的绕线。
78．如图所示，A 螺线管内的铁芯，B 是悬挂在弹簧测力计 下的铁块，S 是转换开关，要使弹簧的长度变短，可采取哪 些措施？N S S S S。
苏科版九年级物理下册第十六章 第一节～第二节《磁体 电流的磁场》练习试题
第十六章第一节～第二节一、选择题(每题4分，共32分)1．某同学学习磁现象后，画出了如图1所示四幅图，其中正确的是()图12．如图2所示为套在木杆上的四个磁环，其中a、b、c三个磁环都悬浮，若c环上端为S极，则下端为N极的磁环是()图2A．a、c B. b、cC．a、b D．a、b、c3．为了得出条形磁体的磁性两端强、中间弱的特性，某同学设计了如图3所示四个实验，其中不能达到目的的是()图3A．将甲实验中的条形磁体平移靠近三颗小铁球B．将乙实验中的两根条形磁体相互平移靠近C．将丙实验中的条形磁体从挂有铁块的弹簧测力计下向右移动D．将丁实验中放在一堆大头针上的条形磁体提起4．关于电磁现象，下列说法中正确的是()A．只有磁体周围存在磁场B．指南针能指南北是由于地磁场对指南针有力的作用C．利用撒在磁体周围的铁屑可以判断该磁体周围各点的磁场方向D．磁感线上某一点的切线方向可能与该点的磁场方向不一致5．有两根外形完全相同的条形铁条a、b.如图4甲所示，用手拿住b，a不掉下来；如图乙所示，用手拿住a，b会掉下来，这个现象说明()图4A．a、b均是磁体B．b是磁体，a不是C．a是磁体，b不是D．a、b均不是磁体6．图5中小磁针北极指向正确的是()图57．如图6所示，开关闭合后，下列说法中正确的是()图6A．螺线管的下端是N极B．小磁针将转动，静止后N极向下C．小磁针将保持静止D．滑动变阻器的滑片P向b端滑动时，螺线管的磁性增强8．消防应急灯在没有停电时，灯是熄灭的；停电时，标有“36 V”字样的两盏灯就会正常发光．如图7所示的电路中符合要求的是()图7二、填空题(每空3分，共30分)9．指南针是我国古代四大发明之一．指南针能够指南北，是因为具有________性的指南针受到了__________的作用．10．磁铁吸引大头针的过程，实质上是大头针先被________，然后异名磁极相互________的过程．11．如图8所示为一种电磁仪表的部分装置，闭合开关后，磁体N极向上转动(箭头所示)，则通电线圈上端为________(选填“S”或“N”)极，电池右端为________(选填“正”或“负”)极．图812．现在医学上使用的心肺机的功能之一是用“电动泵”替代心脏，推动血液循环．如图9所示，当线圈中的电流从a流向b时，线圈的左端为________极，此时活塞将向________运动．图913．在自动控制系统中，传感器担负着信息采集的重要任务，可以实现“提醒”和“报警”功能．其中热敏电阻主要用来测量温度的变化．热敏电阻阻值随温度变化的曲线如图10甲所示，图乙是由热敏电阻R1作为传感器制作的简单自动报警线路图，图中a、b为两个固定的金属片，d为铁片．为了使温度过高时发送报警信息，开关c应该接在________(选填“a”或“b”)处．若使报警的最低温度提高些，应将滑片P向________(选填“左”或“右”)移动．图10三、作图题(6分)14．如图11所示，请根据图中所给的信息标出：通电螺线管的N极、电源的“＋”“－”极和磁感线的方向．图11四、实验探究题(共32分)15．(12分)如图12所示的实验中，用________________________判断通电螺线管周围各点的磁场方向．为了探究通电螺线管磁极的极性与螺线管中电流方向是否有关，应采取的操作是________________________________________________________________．图1216．(20分)某兴趣小组在研究扬声器结构时发现扬声器中有一个环形磁体，他们不知道环形磁体的磁极分布情况，于是几位同学提出了以下三种猜想：猜想1：磁极呈横向分布(如图13甲所示，左侧为N极，右侧为S极)．猜想2：磁极呈轴向分布(如图乙所示，上面为N极，下面为S极)．猜想3：磁极呈上中下分布(如图丙所示，上下面为N极，中部为S极)．图13(1)根据所学知识，他们经过讨论，断定猜想3是错误的．你认为他们判断的依据是________________________________________________________________________ ________________________________________________________________________.(2)为了验证其他猜想，他们用细线将环形磁体水平悬挂起来(如图丁所示)，结果观察到磁体在任意位置都能保持静止．这说明猜想______是错误的．(3)请设计一个简单实验，验证剩下的一个猜想是否正确，请简述你的实验方案．主要器材：______________________________________________________________；简要做法：__________________________________________________________________ ________________________________________________________________________；如何判断：________________________________________________________________ ________________________________________________________________________ ________________________________________________________________________.答案1．C2．A3．B4．B5．B 6.C 7．C8．C9．磁地磁场10.磁化吸引11．N负12．N右13．a左14．如图所示15．小磁针N极的指向对调电源的正、负极16．(1)一个磁体只能有两个磁极(2)1(3)小磁针将小磁针置于环形磁体周围不同位置多次观察小磁针稳定后两极的指向情况，从而判断出环形磁体磁极的分布情况。
苏科版九年级物理电流的磁场 同步练习4
电流的磁场 同步练习1．通电螺线管外部的磁场和 磁场一样，通电螺线管的两端相当于条形磁体的两个 ，它们的极性跟 有关。
2．通电螺线管旁边的小磁针甲、乙静止在图16-5所示的位置，它们的北极分别是 ( )Ａ． a 端和c 端 Ｂ． a 端和d 端Ｃ． b 端和c 端 Ｄ． b 端和d 端 图16-53．在图16-6中标出通电螺线管的N 极和S 极，在图16-7中标出通电螺线管中的电流方向。
4．请你根据通电螺线管的极性，在图16-8中用“＋”、“－”表示出电源的正负极。
5．根据静止的小磁针的指向，在图16-9中标出电源两端的极性。
图16-96．在图16-10中，当开关S 闭合后，要使电磁铁磁性增强，可采用的方法是 （）A ．滑片P 向左移动B ．减少电池个数C ．滑片P 向右移动D ．增加通电时间7．请你设想一下，假如没有“电流的磁效应”，我们的生活会有什么变化？请写出两个有关的合理场景。
8．如图16-11有一直流电路放在一只盒子里，盒子外只露出电路的一部分导线AB ，请设计一个简单的实验，在不拆开盒子也不断开AB 导线的条件下，判断直导线中是否有电流？（1）实验器材 （2）实验步骤（3）现象和结论_________________________________________9．如图16-12所示，当开关S 1闭合时，弹簧将伸长还是缩短？若再把S 2也闭合，又将怎样？图16-11 图16-6 图16-7图16-10图16-8图警铃10．阅读短文，回答问题： 新型发热材料——PTCPTC 是一种新型的半导体陶瓷材料，它以钛酸钡为主，渗入多种物质后加工而成，目前家用的陶瓷暖风器、陶瓷电热水壶等就是用这种材料做成的．PTC 有一个根据需要设定的温度，低于这个温度时，其电阻值随温度的升高而减小，高于这个温度时，电阻值则随温度的升高而变大，我们把这个设定的温度叫“居里点温度”．用PTC 材料制成的电热器具有发热、控温双重功能，应用十分广泛．（1）家用固体电热灭蚊器就使用了PTC 陶瓷电热元件，图16-13为其电阻随温度变化的图像，由图可知，该PTC 材料的居里点温度为 ℃．（2）家用固体电热灭蚊器工作时的温度基本恒定在165℃左右，若它的温度高于165℃时，电阻 ，功率 ，使其温度 （以上均填变化情况）；反之，也能自动调节．因此用PTC 材料制成的电热器具有自动调节的功能．（3）某同学利用PTC 电阻设计了一个“过热自动报警电路”：将PTC 电阻安装在需要探测温度的地方，当环境温度正常时，指示灯亮；当环境温度超过PTC 电阻的居里点温度时，由于电阻变化，导致电磁铁磁性减弱，使警铃响．请帮他将图16-14所示的电路连接完整．（4）你认为该“过热自动报警电路”的设计或在使用过程中有何不足？（指出一点即可）．t/℃R/Ω100 300 图16-13 图16-12参考答案1.条形磁体磁极电流方向2.B 3-5 图略 6.C 7. 没有电磁铁,没有电磁继电器,电话不能使用,电磁起重机不能工作等 8. 器材：小磁针步骤：将小磁针放在导线下方，观察小磁针的运动现象和结论：如果小磁针转动，说明导线中有电流 9. 伸长, 伸长得更长 10. （1）100℃（2）变大变小降低（3）如图16-43所示（4）控制电路的电池长时间工作，电流会减小，磁性减弱，可能造成误动作．控制电路部分始终耗电．图16-43。
苏科版 九年级物理下册第十六章第2节 电流的磁场 练习
第十六章第2节电流的磁场测试一、单选题1.下列物体一定没有用到电磁铁的是()A. 电磁起重机B. 电铃C. 电烙铁D. 电磁继电器2.如图所示，将一枚转动灵活的小磁针置于桌面上，在小磁针正上方放一条直导线，使导线两端分别与电池触接。
看到电路连通后小磁针有偏转，且电流方向相反时，小磁针偏转方向也相反。
下列说法错误的是()A. 小磁针偏转说明电流周围有磁场B. 甲和丙说明电流磁场方向与电流方向有关C. 这个实验说明了电与磁之间有联系D. 这个实验最早是安培做的3.如图所示，当滑动变阻器的滑片P向左移动时，下列说法中正确的是()A. 电流表的示数变小，电磁铁的磁性减弱，左端是S极B. 电流表的示数变大，电磁铁的磁性增强，左端是N极C. 电流表的示数不变，电磁铁的磁性减弱，左端是N极D. 电流表的示数减小，电磁铁的磁性增强，左端是S极4.陈华在课外活动实验中，用导线绕成一个线圈自制成一个电磁铁，实验中，他希望获得更强的磁性，设计了以下几种方案，不可能实现的是()A. 增加电路中电池的节数B. 增加线圈匝数C. 将电源的正、负极对调D. 在线圈中插入一根铁钉5.如图所示，M、N两个线圈套在一根光滑绝缘杆ab上，它们受力时能够自由移动，当闭合开关S后，M、N两线圈将()A. 静止不动B. 互相离开C. 互相靠拢 D. 先分开后靠拢6.北京地铁S1线是北京市正在建设中的一条中低速磁悬浮轨道线．该线路连接北京城区与门头沟区，全长10.2km，计划2017年全线通车．列车通过磁体之间的相互作用，悬浮在轨道上方，大大减小了运行中的阻力，最高运行时速可达100km/ℎ.图为磁悬浮列车悬浮原理的示意图，图中悬浮电磁铁与轨道电磁铁间的相互作用为()A. 异名磁极相互吸引B. 同名磁极相互吸引C. 异名磁极相互排斥D. 同名磁极相互排斥7.世界上第一个证实电与磁之间联系的物理事实是()A. 磁现象B. 地磁场的发现C. 磁化现象D. 奥斯特实验8.如图所示，两电池的规格相同，当开关S由触点2拨到触点1时，螺线管磁性强弱及其A端磁极极性的变化情况分别为()。

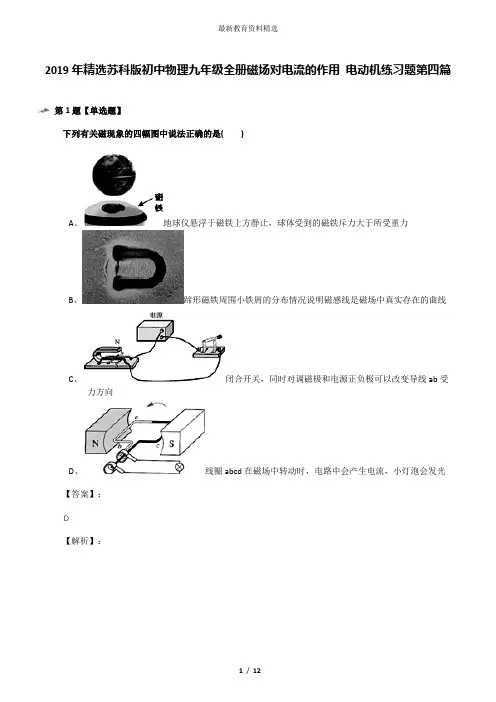

2019年精选苏科版初中物理九年级全册磁场对电流的作用 电动机练习题第四篇
2019年精选苏科版初中物理九年级全册磁场对电流的作用电动机练习题第四篇第1题【单选题】下列有关磁现象的四幅图中说法正确的是( )A、地球仪悬浮于磁铁上方静止，球体受到的磁铁斥力大于所受重力B、蹄形磁铁周围小铁屑的分布情况说明磁感线是磁场中真实存在的曲线C、闭合开关，同时对调磁极和电源正负极可以改变导线ab受力方向D、线圈abcd在磁场中转动时，电路中会产生电流，小灯泡会发光【答案】：【解析】：第2题【单选题】当扬声器的线圈通过的电流方向如图所示时，线圈向左运动，那么当电流方向改变时，线圈将向右运动；如此反复，线圈带动纸盆发声，与扬声器原理相似的是( )A、发电机B、电动机C、电磁继电器D、电熨斗【答案】：【解析】：第3题【单选题】借助如图所示的实验装置，小明探究“磁场对通电直导线的作用”．闭合开关S0 ，原本静止的轻质硬直导线AB水平向右运动．要使AB水平向左运动，下列措施中可行的是( )A、将A、B两端对调B、将滑动变阻器的滑片P向右移动C、换用磁性更强的蹄形磁体D、将蹄形磁体的N、S极对调【答案】：【解析】：第4题【单选题】小倩在实验室看到这样一件实验器材，如图所示，将有机玻璃做成矩形框架，上面镶嵌了两组磁铁，上边一组南极向下，下边一组北极向上．将金属棒静止放置在金属导轨上，金属导轨一端通过导线分别与电池正负极连接．闭合开关，电池、金属导轨和金属棒形成回路有电流流过，则下列说法中正确的是( )A、金属棒仍然静止在金属导轨上B、如果改变电流方向，金属棒仍向原来方向运动C、如果将漆皮完好的漆包线绕成矩形线圈，漆包线在线圈的两端各伸出一小段距离作为转轴放到金属导轨上，闭合开关后线圈一定会连续转动起来D、这个实验说明磁场对电流有力的作用【答案】：【解析】：第5题【单选题】如图所示，是关于电磁现象的实验装置图，下列分析正确的是( )A、图甲装置是研究磁场对磁针的作用B、图乙装置是研究电磁感应现象C、图丙装置是研究磁体具有指南北性D、图丁装置现象是制成发电机的原理【答案】：【解析】：第6题【单选题】如图所示的四个装置，以下关于它们的说法中错误的是( )A、图a 可用来演示电磁感应现象B、图b 可用来演示电流的磁效应C、图c 可用来演示电磁铁磁性强弱与线圈匝数的关系D、图d 可用来演示发电机的工作原理【答案】：【解析】：第7题【单选题】下列四幅图中，用来研究磁场对电流作用的是( )?A、图甲中，风车转动时电流表指针偏转B、图乙中，闭合开关后线圈转动C、图丙中，旋转启动钥匙后用电器工作D、图丁中，闭合开关后铁钉吸引大头针【答案】：【解析】：第8题【单选题】下列说法中正确的是( )A、只要导体在磁场中运动就会受到磁场力作用B、电动机是利用电磁感应现象制成的C、发电机是把电能转化为机械能的机器D、电流的周围存在着磁场【答案】：【解析】：第9题【单选题】我国航母舰机起飞将采用自行研制的电磁弹射器，电磁弹射器的弹射车与舰载机前轮连接，并处于强磁场中，当弹射车的导体有强电流通过时，就可以受到强大的推力，下列各图中与弹射车工作原理一致的是( )A、电风扇B、手播发电机C、电热水壶D、电磁起重机【答案】：【解析】：第10题【填空题】扬声器是把电信号转换成声信号的一种装置，如图所示是扬声器构造示意图．当线圈中通过变化电流时，线圈受到变化的______力作用，从而带动与线圈相连的纸盒振动，于是扬声器就发出了声音，扬声器从原理上与______大致相同（选填“电动机”或“发电机”）．【答案】：【解析】：第11题【填空题】如图所示，是“探究磁场对通电导线的作用”的实验装置．当闭合开关S时，导线ab中自由电子定向移动的方向是______（选填“从a到b”、“从b到a”或“垂直ab方向”），导线ab受到磁场力的作用而向左运动；现在，如果只将磁场方向变为与原来方向相反，那么导线ab将向______运动；如果同时将电流方向和磁场方向变为与原来方向相反，那么导线ab将向______运动．（选填“左”或“右”）A、从b到aB、右C、左【答案】：【解析】：第12题【填空题】扬声器是把______信号转化为声信号的一种装置，它主要由固定的永久磁体、______和锥形纸盆构成。
苏科版九年级物理下册同步练习题 第十六章 电磁转换2.电流的磁场
《电流的磁场》同步练习1．为判断一段导线中是否有直流电流通过，手边若有下列几组器材，其中最为方便可用的是（）A．小灯泡及导线B．铁棒及细棉线C．带电的小纸球及细棉线D．被磁化的缝衣针及细棉线2．如图所示，闭合开关S，当滑动变阻器的滑片P 向左移动时，电磁铁（）A．b端是N极，磁性减弱B．a端是S极，磁性增强C．b 端是S极，磁性减弱D．a 端是N极，磁性增强3．如图所示的电路中，甲、乙线圈套在同一玻璃棒上能够自由移动，当开关S闭合后（）A．两个线圈将向左右分开B．两个线圈将向中间靠拢C．两个线圈都静止不动D．两个线圈先向左右分开，后向中间靠拢4．如图所示，电磁铁左侧的甲为条形磁铁，右侧的乙为软铁棒，A端是电源的正极。
下列判断中正确的是（）A．甲、乙都被吸引B．甲被吸引，乙被排斥C．甲、乙都被排斥D．甲被排斥，乙被吸引5．图中甲是铁棒，乙是条形磁铁。
开关S闭合时，甲、乙均被螺线管吸引。
由此可以判断电源的正负极。
判断的依据是（）A．甲被吸引，所以a端是负极B．甲被吸引，所以b端是负极C．乙被吸引，所以a端是负极D．乙被吸引，所以b端是负极6.科学家的每次重大发现，都有力地推动了人类文明的进程。
丹麦物理学家___________首先发现了电流周围存在磁场，第一个揭示了电和磁之间的联系。
李亮同学自制了一个用开关来控制电磁铁南北极的巧妙装置，如图所示，当开关S接______（选填“a”或“b”）点时，电磁铁A端是N极。
7．小芳同学利用如图所示装置探究电与磁的关系，请仔细观察图中的装置、操作和现象，然后归纳得出初步结论。
比较甲、乙两图可以得到的结论是______________________________________。
比较甲、丙两图可以得到的结论是______________________________________。
8. 如图所示，光滑地面上有一小车，其上放一条形磁体，左侧地面固定一螺线管，当开关闭合时，小车将向________运动。
162电流的磁场(分层练习)(原卷版)-2023-2024学年九年级物理下册(苏科版)
16.2电流的磁场（分层练习）一、单选题1．下列关于电与磁的说法，错误．．的是（）A．通过电流越大的线圈磁性一定越强B．任何磁体都有N、S两极C．导体中负电荷的定向移动会产生磁场D．发电机是利用电磁感应的原理工作的2．电磁铁中用软铁作铁芯，而不用钢作铁芯，是因为软铁A．能保持磁性B．能导电C．磁性容易消失D．可被其他磁体吸引3．如图所示，小磁针处于静止，闭合开关S后小磁针发生大角度偏转的是（）A．B．C．D．4．要使电磁铁的两个磁极对调，可采取的方法是（）A．改变电流方向B．增加螺线管的匝数C．减小电流D．将铁芯从螺线管中拔出5．如图所示，通电螺线管周围存在磁场，M是某一磁感线上的一点，小磁针静止在磁场中，则M点的磁场方向及小磁针的左端极性分别是（）A．向左N极B．向右N极C．向左S极D．向右S极6．关于如图所示的奥斯特实验，以下结论正确的是（）①该实验证明了电磁感应现象②甲、乙两图的实验说明电流的周围存在着磁场③该实验证明了磁极间的相互作用规律④甲、丙两图的实验说明电流的磁场方向与电流的方向有关A．②③B．①③C．①④D．②④7．如图所示，通电螺线管周围小磁针静止时，小磁针N极指向正确的是（）A．a、b、c B．a、b C．a、c D．b、c8．将两个通电螺线管并列放在一起，A、B为相对的两个磁极，它们之间的磁感线分布如图所示。
下列说法正确的是（）A．a端为电源的正极，A为螺线管S极B．b端为电源的正极，A为螺线管N极C．c端为电源的正极，B为螺线管N极D．d端为电源的正极，B为螺线管S极9．通电导线周围存在磁场，小明经过实验探究，画出了通电直导线周围磁感线的分布图（如图所示），下列相关描述错误的是（）A．小磁针b端为N 极B．通电直导线周围不同位置磁场强弱相同C．增大直导线中的电流可使其周围磁场增强D．改变直导线中电流的方向，小磁针N极的指向将会发生改变10．如图所示是汽车启动装置原理图，对于这一装置及其工作特点，下列说法不正确的是（）A．旋转钥匙能使电磁铁所在电路工作B．电磁铁的工作电压比电动机的工作电压低C．电磁铁通电时，上端是S极，下端是N极D．电磁铁通电时，吸引上方的衔铁，使触点A向右与B接触，电动机工作依据是：。
2022年苏科版物理九下《磁场对电流的作业 电动机》同步练习附答案
苏科版九年级物理《16.3 磁场对电流的作用 电动机》同步课时练习一、知识梳理1、 磁场对电流的作用：通电导线在磁场中要受到________的作用。
电能转化为______能。
应用是：制成_________。
2、通电导体在磁场中受力方向：跟_______方向和________方向都有关。
3、直流电动机原理：是利用__________________________的原理制成的。
4、平衡位置：线圈平面与磁场方向__________。
5、换向器作用：当线圈越过平衡位置时，自动改变___________________的方向。
二、课时达标1. 以下四幅图中与电动机工作原理相同的是〔 〕 A. B. C. D.2. 如下图，当闭合开关的瞬间，导体棒AB 水平向右运动；假设同时对调电源与磁体的两极，再次闭合开关时，导体棒AB 的运动方向是〔 〕3.一节电池的负极吸附着一块圆柱形强磁铁，用铜导线做成一个如下图的框架。
当将铜框架转轴局部搁在电池正极上、框架下方两端作为电刷与强磁铁相接触时，铜框架就会旋转起来，它利用的原理是〔 〕4. 如下图，小明用漆包线绕成线圈ABCD ，做成电动机模型，通电后能让线圈在磁场中持续转动的方法是〔 〕B.将线圈一端的漆全部刮去，另一端的漆不刮C.将线圈两端的漆各刮去一半，两端刮去的漆在同侧D.将线圈两端的漆各刮去一半，两端刮去的漆在异侧5.如图为直流电动机的工作原理图，分析正确的选项是〔 〕B.电动机通电后不转，可能是线圈刚好处在平衡位置C.电动机工作过程中，消耗的电能全部转化为机械能第2题第3题 第4题D.线圈刚转到平衡位置时，换向器自动改变电路中电流方向6.小杰同学安装了一台如下图的直流电动机模型。
接通〔电池〕电源，闭合开关后，发现线圈顺时针方向转动，假设要使线圈逆时针方向转动，正确的做法是〔〕第5题第6题7. 以下措施中，不能增大直流电动机线圈转速的是〔〕N、S极对调8. 一台组装齐全的直流电动机模型，接通电源后电动机不转，用手拨动一下转子后，线圈转子就正常转动起来，那么它开始时不转的原因可能是〔〕9.通电导线在磁场中要受到力的作用，力的方向跟_____的方向和_____的方向都有关系。
16.2电流的磁场 练习2021-2022学年苏科版物理九年级下册
电流的磁场1.奥斯特实验表明，通电导体周围和的周围一样，存在着．2.通电螺线管外部的磁场和的磁场一样，其周围磁感线的方向从指向；螺线管内部的磁感线的方向从指向；它两端的极性跟的方向有关系，改变电流方向，通电螺线管的南、北极将．3.判断通电螺线管周围磁场的方向时，可以用来判定.其方法是：用手握住通电螺线管，让的方向与电流方向一致，那么大母指所指的那端就是螺线管的极．4.奥斯特实验揭示了以下几个关系，其中错误的是（）A．电流的磁场方向跟电流的方向有关B．电流的磁场方向跟附近小磁针转动方向有关C．电能产生磁D．电流有磁效应5.通电螺线管的磁极性质（）A．跟右手握螺线管的方向有关B．跟四指的弯曲方向有关C．跟通过螺线管的电流方向有关D．跟大拇指所指的方向有关6.如图所示为四位同学判断通电螺线管极性时的做法，正确的是（）（第6题图）7.在如图所示的四个通电螺线管中，能正确地表示通电螺线管磁极极性的是（）（第7题图）8.如图所示各通电螺线管中所标的电流方向和磁极位置都正确的是（）（第8题图）9.如图，通电螺线管周围能自由转动的小磁针A 、B 、C 、D 已静止，指向正确的是（黑端为N 级）（ ）A ．小磁针AB ．小磁针BC ．小磁针CD ．小磁针D10.1820年，安培在科学院的例会上做了一个小实验，引起到会科学家的兴趣：如图所示，把螺线管沿东西方向水平悬挂起来，然后给导线通电，请你想一想会发生的现象是 （ ）A ．通电螺线管仍保持原位置静止B ．通电螺线管转动，直至A 指向南，B 指向北C ．通电螺线管能在任意位置静止D ．通电螺线管转动，直至A 指向北，B 指向南 11.在图所示的四种情况中，磁体N 极与通电螺线管左端相吸引的是 （ ）12. 有一通电螺线管，电流方向如图12所示，请分别画出经过A 点和B 点的两条磁感线。
13.标出下列两图中通电螺线管的N 极和S 极及磁感线．．．．习题1、在所示的电路中，电源电压保持不变，电阻R 2 =20Ω。
