CEMS烟气分析仪
CEMS烟气分析仪运行维护解析
粉尘测量仪吹扫是否正常，过滤器滤芯是否需要清 理。
检查储液罐的积水。
检查防护过滤器的滤芯是否需要更换（当有液体溢 出或滤芯变色、有水气，就需要更换）。
检查制冷器的工作温度是否保持在5℃左右，制冷 状态是否正常。
常规故障处理
注意事项：（依据《中华人民和国环境保护手册》HJ/T762001要求）
CEMS烟气分析仪运行 维护解析
SCS-900系列烟气连续排放在线监测系统 介绍
测量原理 SCS-900系列烟气排放连续监测系统采用直接
抽取加热法进行分析测量。 污染因子分析仪器测量方法采用非分光红外测
量法（NDIR） 烟尘（颗粒物）测量方法采用激光散射法 流速测量方法采用皮托管差压法 温度测量方法采用热电阻法 压力测量方法采用扩散硅法
分析系统标定
M
• 在自动标定过程中,采样单元将抽入空气. 这样产生最高 检测信号 U0 (没有预先吸收)
•
检测器信号
•
U0
•
气
•
空气
•
U
•
基准
•
洁净样品单元
MM
•
M
•
0
•
浓度
•
ppm / %
分析系统标定
量程校准 量程校准：在进行量程校准时，操作人员要进行如下操作： 进行U23量程校准菜单选择量程校准（span cal）至分析仪屏
常规故障处理
取样泵（M1）当采样气体流量降低时，应检查调节针 阀（RV1）和取样泵膜片。如需要请予清洗或更换。
保护过滤器（FF）当有水汽或粉尘物通过保护过滤器时， 保护过滤器中的滤纸会变色。这时滤芯应予以更换。如 果保护过滤器滤芯变色较快，应对过滤器前级气路进行 检查。原因可能是探头过滤器失效，制冷器工作失常或 蠕动泵排水不正常所致。建议每六个月更换一次保护过 滤器滤芯
CEMS烟气分析仪运行维护
CEMS烟气分析仪运行维护CEMS（Continuous Emission Monitoring System）烟气分析仪是用于实时监测和记录工业废气中排放物质浓度以及其他环境参数的系统。
它广泛应用于火力发电厂、化工厂、钢铁厂等工业场所，主要用于保障环境安全和符合法规标准。
为了确保CEMS烟气分析仪的正常运行和准确性，需要进行定期的运行维护。
本文将介绍CEMS烟气分析仪的运行维护工作内容及操作步骤。
1.定期校准：CEMS烟气分析仪中的传感器需要定期进行校准，以确保测量数据的准确性和可靠性。
通常情况下，传感器的校准周期为6个月至1年，具体校准频率可根据厂家的要求和实际情况进行调整。
2.定期维护：CEMS烟气分析仪的设备需要定期进行维护保养工作，包括清洁传感器、更换滤芯、检查设备连接线路等。
维护工作可以延长设备的使用寿命，提高设备的稳定性和可靠性。
4.故障排除：CEMS烟气分析仪在运行过程中可能会出现故障，需要及时进行排除。
常见的故障包括传感器损坏、设备连接线断裂、软件程序异常等，操作人员需要具备一定的技术能力进行故障排除。
5.系统升级：随着CEMS烟气分析仪技术的不断更新，设备可能需要进行系统升级，以保持其监测性能和功能的先进性。
升级包括软件升级、硬件升级等，需要根据厂家的要求和指导进行操作。
1.校准传感器：按照厂家提供的校准方法和标准进行操作，确保传感器的准确性和稳定性。
校准完成后，记录校准结果并及时更新系统。
2.清洁传感器：定期清洁传感器表面和光学窗口，避免灰尘和污染物积累影响传感器的测量效果。
使用清洁布和清洁剂进行清洁操作，注意不要损坏传感器表面。
3.更换滤芯：定期更换CEMS烟气分析仪中的滤芯，避免滤芯堵塞或污染影响气体采集效果。
根据使用情况和厂家要求进行滤芯更换，确保设备正常运行。
4.检查连接线路：定期检查CEMS烟气分析仪的连接线路，确保各部件之间连接牢固可靠。
检查连接线路是否存在断裂、磨损或接触不良等情况，及时进行维修和更换。
烟气在线监测分析仪CEMS监测站房技术要求
***公司烟气CEMS监测站房技术要求二〇一六年三月目录1、依据 (1)2、外观要求 (1)2.1 监测站房的组成 (1)2.2 监测站房尺寸 (1)2.3 监测站房门 (1)3、材质 (1)3.1 墙体及屋顶 (1)3.2 站房地板 (2)4、配套设施要求 (2)4.1 固定式H2S气体检测仪 (2)4.2 不间断电源（UPS） (2)4.3 空调 (2)4.4 电、灯配件 (2)4.5 消防设施 (2)5、配电系统 (2)6、其他要求 (3)6.1 设置钢瓶存放架 (3)6.2 监测房地基 (3)6.3 废气排放孔 (3)6.4 排水沟 (3)1、依据本技术要求仅适用于***公司下属固定污染源烟气CEMS监测站房。
主要依据有：《固定污染源烟气排放连续监测技术规范》（HJ/T 75-2007）《固定污染源烟气排放连续监测系统技术要求及检测方法》（HJT 76-2007）《污染源自动监控设施现场监督检查技术指南》2、外观要求2.1 监测站房的组成监测站房主要由站房、烟气CEMS、数采仪及其他配套设备组成。
监测站房主体颜色采用白色。
2.2 监测站房尺寸I型：3900mm×2100mm×2750mm（长×宽×高）；II型：3000mm×2100mm×2750mm（长×宽×高）。
2.3 监测站房门站房正面左侧设计双开门，每单面门宽度800mm；面对站房背面左侧设计双开门，每单面们宽度800mm；站房左边墙设计配电箱检修门。
所有门均向外开启。
3、材质3.1 墙体及屋顶站房墙体及屋顶采用双层净化彩钢板，中间为超厚保温层，保温层必须是阻燃材料。
3.2 站房地板站房底部密封防潮采用六层结构，最底两层分别为钢方管支架和镀锌钢板，中间两层分别为防水油毡和优质细木板，上面两层为防潮气垫膜和优质复合木地板。
4、配套设施要求4.1 固定式H2S气体检测仪H2S气体检测仪安装在开门后方便观察的位置，在监测站房门上贴进入站房前需先观察H2S气体检测仪的提示。
烟气自动监控系统(CEMS)简介及发展
---------------------------------------------------------------最新资料推荐------------------------------------------------------ 烟气自动监控系统(CEMS)简介及发展是英文 Continuous Emission Monitoring System 的缩写, 是指对大气污染源排放的气态污染物和颗粒物进行浓度和排放总量连续监测并将信息实时传输到主管部门的装置, 被称为烟气自动监控系统 , 亦称烟气排放连续监测系统或烟气在线监测系统。
CEMS 分别由气态污染物监测子系统、颗粒物监测子系统、烟气参数监测子系统和数据采集处理与通讯子系统组成。
气态污染物监测子系统主要用于监测气态污染物 SO2、 NOｘ等的浓度和排放总量; 颗粒物监测子系统主要用来监测烟尘的浓度和排放总量; 烟气参数监测子系统主要用来测量烟气流速、烟气温度、烟气压力、烟气含氧量、烟气湿度等, 用于排放总量的积算和相关浓度的折算; 数据采集处理与通讯子系统由数据采集器和计算机系统构成, 实时采集各项参数, 生成各浓度值对应的干基、湿基及折算浓度, 生成日、月、年的累积排放量, 完成丢失数据的补偿并将报表实时传输到主管部门。
烟气的采样方法: 有非抽取法和抽取法 2 种。
抽取法又分为直接抽取法和稀释抽取法。
SO2 的分析方法依其分析量程不同而异。
紫外荧光法适用于低量程(稀释抽取法) ,该法灵敏度高, 选择性好。
所用仪器中涉及紫外灯的脉冲点燃技术, 必须有寿命长且光强1 / 8稳定的紫外灯、可长期连续工作的光电倍增管以及去除干扰的膜式过滤装置, 目前所用仪器主要靠进口, 价格较昂贵。
非分散红外法和紫外吸收法简便可靠,适用于未经稀释的高浓度样品, 其中非分散红外法的动态范围较窄。
电化学法的灵敏度不够高, 且因其传感器寿命短, 维护工作复杂, 漂移(积累型) 严重, 不适用于连续监测。

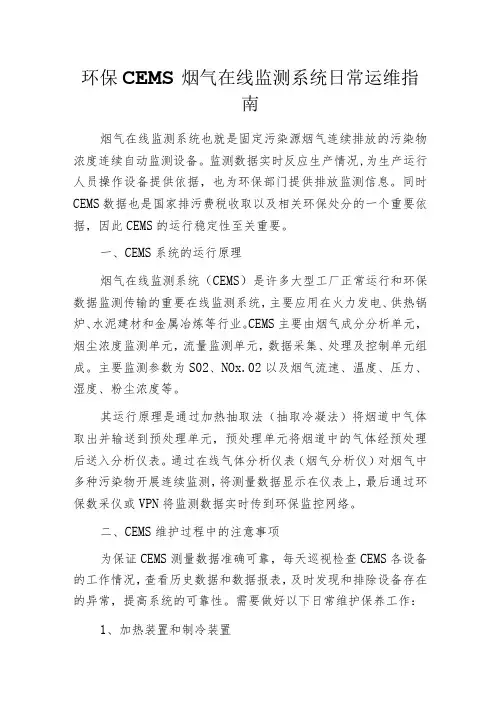

环保CEMS烟气在线监测系统日常运维指南
环保CEMS烟气在线监测系统日常运维指南烟气在线监测系统也就是固定污染源烟气连续排放的污染物浓度连续自动监测设备。
监测数据实时反应生产情况,为生产运行人员操作设备提供依据，也为环保部门提供排放监测信息。
同时CEMS数据也是国家排污费税收取以及相关环保处分的一个重要依据，因此CEMS的运行稳定性至关重要。
一、CEMS系统的运行原理烟气在线监测系统（CEMS）是许多大型工厂正常运行和环保数据监测传输的重要在线监测系统，主要应用在火力发电、供热锅炉、水泥建材和金属冶炼等行业。
CEMS主要由烟气成分分析单元，烟尘浓度监测单元，流量监测单元，数据采集、处理及控制单元组成。
主要监测参数为S02、NOx.02以及烟气流速、温度、压力、湿度、粉尘浓度等。
其运行原理是通过加热抽取法（抽取冷凝法）将烟道中气体取出并输送到预处理单元，预处理单元将烟道中的气体经预处理后送入分析仪表。
通过在线气体分析仪表（烟气分析仪）对烟气中多种污染物开展连续监测，将测量数据显示在仪表上，最后通过环保数采仪或VPN将监测数据实时传到环保监控网络。
二、CEMS维护过程中的注意事项为保证CEMS测量数据准确可靠，每天巡视检查CEMS各设备的工作情况，查看历史数据和数据报表，及时发现和排除设备存在的异常，提高系统的可靠性。
需要做好以下日常维护保养工作：1、加热装置和制冷装置加热装置和制冷装置是保护烟气分析仪的重要设备，是日常巡视和维护的重点关注对象。
加热装置温度一般控制在130。
C左右，在没有加热的情况下，烟气中水分进入分析仪，造成滤芯堵塞，分析仪损坏等，同时管路中形成酸雾，直接影响测量结果；制冷装置温度一般控制在4。
C左右，如果冷凝器温度只能到达6。
C及以上时需要开展维修或者更换。
2、蠕动泵检查蠕动泵用于排出制冷器冷凝筒内的水和密封取样气路。
如果蠕动泵长时间不工作，冷凝水会进入采样泵和分析仪，造成设备损坏。
3、反吹系统检查反吹系统检查时，检查反吹气源压力是否在正常范围内。
烟气监测系统(CEMS介绍)
标定时间可以在控制柜前面板上设置
流量计和针形阀（流量控制在 0.2-1.5 l/min）
单元控制器（控制反吹单元）和采样切换控制器（一拖二系统控制采样切换） 机柜的防护等级：室内机柜；工作温度：5-35 C
s
Process Analytics, A&D, Siemens Ltd, China
CEMS（Continuous Emissions Monitoring System）
仪表风压力：4-7 kg 反吹形式：脉冲方式； 一次反吹时间：2分钟（可调）；
电源接口：PG13.5 气源接口：1/4"
s
Process Analytics, A&D, Siemens Ltd, China
CEMS（Continuous Emissions Monitoring System）
采样探头
管线接口： 4 mm 采样管线外径：约 50mm
控制温度为 140-160 C（PTFE）
管线安装时，要尽量避免死弯和 U 形弯（不小于500mm）
s
Process Analytics, A&D, Siemens Ltd, China
CEMS（Continuous Emissions Monitoring System）
EXTRACTIVE -- 从烟囱上取样，将样气伴热后，送至地面便于操作的控
制系统柜。
DILUTION
-- 从烟囱上取样，用高纯度的稀释气将样气按一定比例稀 释后，送至地面便于操作的控制系统柜。
注：将样气伴热或者稀释的目的，都是为了防止样气在传输过程中，出 现水汽冷凝，造成采样管线堵塞，影响测量结果。
采样探头长度：1500mm（采样点距烟道内壁不小于 1m 或者 1/3 的
烟气监测系统(CEMS)检修规程
烟气排放连续监测系统（C E M S）运行、操作、维护规程一、系统结构CEMS烟气连续监测系统（CEMS）主要用来连续监测烟气中烟尘和二氧化硫及氮氧化物的排放浓度及排放总量。
系统主要包括: 烟气颗粒物监测子系统（烟尘CEMS）、气态污染物监测子系统（烟气CEMS）和排气参数监测子系统等三部分粉尘测量。
二、雪迪龙CEMS系统采取了模块化的结构, 可分解组合, 以适应不同的环境和不同的用户需要。
除了在污染源浓度和总量连续监测方面应用以外, 还可以作为脱硫效率监测和控制的在线仪器。
三、系统的主要功能单元大致可分为两部分即室内和室外部分。
室内部分主要有主机柜（包括样气处理、分析仪和数据采集处理等）、供电电源和净化压缩空气源, 主要完成系统供电, 样气处理、分析, 系统标定, 数据采集处理以及采样气路的净化等功能。
室外部分主要有采样监测点电器箱、红外测尘仪、流速监测仪、烟气采样探头、空气过滤器以及拌热采样管线和信号控制电缆等组成, 主要完成采样监测点的温度、压力、流速等物理量信号的采集, 烟气颗粒物含量测量, 烟气采样和预处理, 以及样气和各种信号的传输等。
四、烟气含量测量它包含四块:A.采样；B.气体预处理；C.气体分析；D.数据处理及传输。
1.采样:1. 1采样探头盒含二个220V电磁阀。
供电电源：220V AC 50HZ取样条件: 样气温度≤250℃样气压力:0~1000Pa含尘量: ≤200g/M3环境条件:-10~45该装置禁止在有爆炸性气体环境的场合下使用.1.1.1常维护: 采样探头盒中碳化硅过滤器需定期清理, 一般在三个月至半年, 应根据烟气中灰尘量的大小来做适当调整。
清理时要把过滤器从探头上取下, 用压缩空气进行内外清理干净。
或用清水进行清洗, 但清洗后必须用压缩空气进行内外吹干。
然后原样安装回原来位置, 并注意气密性。
1.1.2电磁阀如坏可用备件进行更换, 更换时注意接线对应。
2.气体预处理:2.1气体标定：在正常的测量状态下, 并确定整个气路无漏气的情况下发觉测量偏差较大, 则需进行标定。
烟气排放连续监测系统(CEMS)运维浅析
烟气排放连续监测系统（CEMS）运维浅析1. 引言1.1 烟气排放连续监测系统（CEMS）概述烟气排放连续监测系统（CEMS）是指利用现代化、自动化技术，对企业排放的废气进行实时、连续地监测和测量，以达到对废气排放浓度和排放量进行准确监测、控制和评估的目的。
CEMS系统通常包括气体采样系统、气体分析仪、数据采集和处理系统以及监控和报警系统等组成部分。
CEMS系统的概念最早起源于20世纪70年代，随着环境监测技术的不断发展和完善，CEMS系统已经逐渐成为工业企业和环保部门的重要装备之一。
通过CEMS系统可以实时监测各种有害气体的排放情况，及时发现和处理问题，最大限度地保护环境和人类健康。
CEMS系统广泛应用于煤电、钢铁、化工、石化、生物质能源等行业，是企业提高生产过程的环保水平、实现节能减排目标的重要手段。
随着环保法规和标准的不断严格，CEMS系统的应用将越发广泛，对环保产业的发展和企业的可持续发展起到积极推动作用。
2. 正文2.1 CEMS运维的重要性CEMS运维的重要性在现代工业生产中不可忽视。
CEMS可以有效监测和控制烟气排放，保障环境空气质量，确保企业在环保法规下合法生产。
CEMS的正常运行可以提高工作效率，及时发现问题并采取预防措施，避免生产中断和安全事故。
通过对CEMS的持续运维和优化，可以提高设备的稳定性和可靠性，降低运营成本，实现经济效益和社会效益的双赢。
CEMS运维的重要性不仅体现在环保和生产安全方面，更是企业可持续发展的重要保障。
企业应重视CEMS运维工作，加强人员培训和技术更新，建立健全的管理体系，持续改进CEMS监测系统，以保障企业的可持续发展和社会责任。
2.2 CEMS的常见问题及解决方法1. 传感器故障：传感器是CEMS中非常重要的部件，但是常常会因为老化或者环境影响导致故障。
解决方法包括定期检查传感器状态、及时更换老化传感器、保持传感器清洁等。
2. 数据不准确：有时候CEMS采集到的数据可能存在问题，导致监测结果不准确。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
加热取样系统
预处理系统
气体分析仪（测量组份为CO、CO2、NOX、SO2、O2）
尘浓度测量仪
湿度、温度、压力测量仪
数据处理系统
2、系统技术指标
测量成分 测量范围
SO2：0～5000ppm可选
NOX：0～5000ppm可选
CO：0～5000ppm4000mg/m3
1.1.5.监测项目：CO、CO2、SO2、烟尘含量、NOx、O2含量。
1.1.6.附带测量参数：烟气温度、烟气压力、流速。
1.1.7.输出单位:应符合国际规范的要求。
1.2.执行标准
关于测量设备和校准：
ISO 10155 (1995):微粒的质量浓度
ISO 7935(1992):硫氧化物的体积浓度
CEMS烟气在线监测系统 CEMS 烟气分析仪 工业烟气在线监测仪 垃圾焚烧烟气分析仪 环保CEMS烟气分析仪
1.1.设计要求
1.1.1.设备名称:烟气排放连续监测系统(简称CEMS)。
1.1.2.型式:直接抽取采样法（伴热管线法）
1.1.3.安装位置：烟囱高度三分之一处或距地面20m。
1.1.4.安装台数：1套。
ISO 10849 (1996):氮氧化物的体积浓度
ISO 10396 (1993):取样和样气调节
用于悬浮颗粒、SO2、NOx、O2、烟气温度、烟气压力、烟气流速的分析仪和计算方法的性能规范
供方提供的烟气排放连续监测系统必须满足以上的国家标准,当有不满足有关的国家环保标准而造成系统整改达标所发生的一切费用都将由供方承担。
O2：0～10/25%
温度 0～300摄氏度
流量：0～40m/s
湿度：0～20%
压力：0～130Kpa
