cems系统概念：CEMS是英文Continuous Emission Monitoring System的缩写,是指对大气污染源排放的气态污染物和颗粒物进行浓度和排放总量连续监测并将信息实时传输到主管部门的装置,被称为“烟气自动监控系统”,亦称“烟气排放连续监测系统”或“烟气在线监测系统”。
CEMS分别由气态污染物监测子系统、颗粒物监测子系统、烟气参数监测子系统和数据采集处理与通讯子系统组成。
气态污染物监测子系统主要用于监测气态污染物SO2、NO ｘ等的浓度和排放总量;颗粒物监测子系统主要用来监测烟尘的浓度和排放总量;烟气参数监测子系统主要用来测量烟气流速、烟气温度、烟气压力、烟气含氧量、烟气湿度等,用于排放总量的积算和相关浓度的折算;数据采集处理与通讯子系统由数据采集器和计算机系统构成,实时采集各项参数,生成各浓度值对应的干基、湿基及折算浓度,生成日、月、年的累积排放量,完成丢失数据的补偿并将报表实时传输到主管部门。
烟尘测试由跨烟道不透明度测尘仪、β射线测尘仪发展到插入式向后散射红外光或激光测尘仪以及前散射、侧散射、电量测尘仪等。
根据取样方式不同，CEMS主要可分为直接测量、抽取式测量和遥感测量3种技术。
烟气：实指企业在生产过程中所产生的废气污染，包括：SO2、NOｘ、HCL、CO、CO2、颗粒物包括含氧量等。
排放：指企业把生产所产生的废气排放到大气中的过程。
连续：指企业的排放是一个连续的过程以及本系统的实时监控也是一个连续的过程。
监测：指本系统可以实时监测企业对排放的废气中的有害物质是否超标并同时向上级部门自动传输实时监测得出的数据。
系统：指本产品的硬件和控制软件是一个整体。
cems产品的应用：应用该产品必须有国家环保部门的认证证书以及计量生产许可证等，目前主要应用于各种工业废气排放源的连续监测中，包括火力电厂，垃圾焚烧电厂，化工厂，造纸厂等行业，具有很强的适用性，能够在线测量 SO2 浓度、NOx 浓度、CO 浓度、颗粒物浓度、含氧量、温湿度、压力和流速等多项气体参数。
烟气污染源自动监测系统CEMS介绍
路漫漫其修远兮, 吾将上下而求索
•直接抽取系统（采样探头
）
•国家重点监控企业污染源自动监测数据有效性审
核
•A 气态污染物测量子系统
：
•采样探头
Hale Waihona Puke •校准气体•反吹气
体
•伴热管
线
•采样
泵
•阀
门
•排
气
•分析
室
•烟道气
体
路漫漫其修远兮, 吾将上下而求索
•过滤
器
•加
热
•采样接
口
•中级过
滤
•除湿
•流量
计
•记录单
路漫漫其修远兮, 吾将上下而求索
•国家重点监控企业污染源自动监测数据有效性审
核
• •□ 颗粒物监测子系统主要对烟气排放中的烟尘浓度进行测量。
• •□ 气态污染物监测子系统主要对烟气排放中NOx 、SO2、O2等 •气态方式存在的污染物进行监测。
• •□ 烟气排放参数监测子系统主要对排放烟气的温度、压力、湿度、含
核
•A 气态污染物测量子系
统：
•<稀释抽取系统：
路漫漫其修远兮, 吾将上下而求索
•国家重点监控企业污染源自动监测数据有效性审
核
• •□ 稀释采样探
头
•为保证恒定的稀释比，采样探头使用音速小孔
。 •当系统能够满足设定的最小真空度要求时,音速 小孔两端的压差将大于0.46倍，此时通过音速小 孔的气体流量将是恒定的，温度压力的变化将不 会影响稀释比。 •稀释比的正确选择：MAX（量程，环境）
路漫漫其修远兮, 吾将上下而求索
•国家重点监控企业污染源自动监测数据有效性审
核
•A 气态污染物测量子系
烟气排放连续监测系统(CEMS)运维浅析
烟气排放连续监测系统（CEMS）运维浅析1. 引言1.1 烟气排放连续监测系统（CEMS）的重要性烟气排放连续监测系统（CEMS）是指利用先进的仪器设备，对工业企业或其他排放源的烟气进行连续、实时监测和数据采集，以准确监测和评估其排放情况。
CEMS的重要性在于保障环境和人类健康，以及帮助企业合法合规经营。
在环境保护方面，CEMS可以实时监测污染物排放浓度和排放速率，帮助政府和相关部门监控和管理大气环境质量，减少环境污染和改善空气质量。
对企业而言，CEMS可以帮助其及时发现和解决污染物排放问题，提高生产工艺和设备的运行效率，降低生产成本，增强企业的可持续发展能力。
CEMS的重要性在于它是环保工作的重要工具，有助于实现环境保护和经济发展的良性循环。
对于各类排放源来说，CEMS的安装和运行都具有非常重要的意义。
1.2 CEMS运维的意义CEMS运维的意义在于确保系统的稳定运行和准确监测排放数据，从而帮助企业遵守环保法规和减少环境污染。
CEMS系统是监测企业在生产过程中排放的气体和颗粒物的关键设备，通过对监测设备的维护和管理，可以及时发现设备故障并进行修复，确保数据的准确性和可靠性。
CEMS系统的运维工作也可以提高设备的使用寿命，减少维修成本和排放数据的误差，为企业节约资源，提高经济效益。
CEMS系统的运维还可以促进企业的环保意识和责任感，加强企业对环保工作的重视和投入。
通过建立健全的运维体系和技术支持，企业可以及时进行数据分析和处理，发现潜在的环境风险并制定相应的改善措施。
这不仅有利于企业提升形象和信誉，还有助于保护生态环境，推动可持续发展。
CEMS系统的运维工作尤为重要，它不仅关乎企业的生产运行和环保监管，更关乎社会公众的健康和环境的可持续发展。
只有通过加强对CEMS系统的运维管理，才能真正实现环境保护的目标，促进经济社会的可持续发展。
2. 正文2.1 CEMS系统组成与原理烟气排放连续监测系统（CEMS）是通过对工业生产排放的烟气进行连续监测，实时准确地监测和记录废气排放的各项污染物浓度，并对监测数据进行分析和报告，以确保排放达标。
环保CEMS烟气在线监测系统日常运维指南
环保CEMS烟气在线监测系统日常运维指南烟气在线监测系统也就是固定污染源烟气连续排放的污染物浓度连续自动监测设备。
监测数据实时反应生产情况,为生产运行人员操作设备提供依据，也为环保部门提供排放监测信息。
同时CEMS数据也是国家排污费税收取以及相关环保处分的一个重要依据，因此CEMS的运行稳定性至关重要。
一、CEMS系统的运行原理烟气在线监测系统（CEMS）是许多大型工厂正常运行和环保数据监测传输的重要在线监测系统，主要应用在火力发电、供热锅炉、水泥建材和金属冶炼等行业。
CEMS主要由烟气成分分析单元，烟尘浓度监测单元，流量监测单元，数据采集、处理及控制单元组成。
主要监测参数为S02、NOx.02以及烟气流速、温度、压力、湿度、粉尘浓度等。
其运行原理是通过加热抽取法（抽取冷凝法）将烟道中气体取出并输送到预处理单元，预处理单元将烟道中的气体经预处理后送入分析仪表。
通过在线气体分析仪表（烟气分析仪）对烟气中多种污染物开展连续监测，将测量数据显示在仪表上，最后通过环保数采仪或VPN将监测数据实时传到环保监控网络。
二、CEMS维护过程中的注意事项为保证CEMS测量数据准确可靠，每天巡视检查CEMS各设备的工作情况，查看历史数据和数据报表，及时发现和排除设备存在的异常，提高系统的可靠性。
需要做好以下日常维护保养工作：1、加热装置和制冷装置加热装置和制冷装置是保护烟气分析仪的重要设备，是日常巡视和维护的重点关注对象。
加热装置温度一般控制在130。
C左右，在没有加热的情况下，烟气中水分进入分析仪，造成滤芯堵塞，分析仪损坏等，同时管路中形成酸雾，直接影响测量结果；制冷装置温度一般控制在4。
C左右，如果冷凝器温度只能到达6。
C及以上时需要开展维修或者更换。
2、蠕动泵检查蠕动泵用于排出制冷器冷凝筒内的水和密封取样气路。
如果蠕动泵长时间不工作，冷凝水会进入采样泵和分析仪，造成设备损坏。
3、反吹系统检查反吹系统检查时，检查反吹气源压力是否在正常范围内。
烟气排放连续监测系统(CEMS)运维浅析

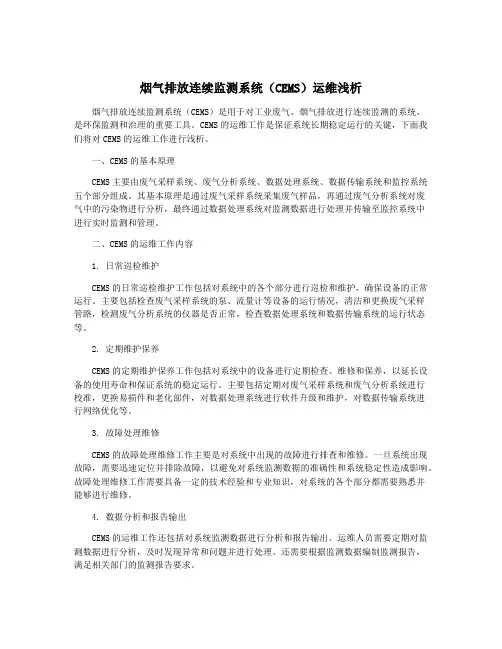

烟气排放连续监测系统（CEMS）运维浅析烟气排放连续监测系统（CEMS）是用于对工业废气、烟气排放进行连续监测的系统，是环保监测和治理的重要工具。
CEMS的运维工作是保证系统长期稳定运行的关键，下面我们将对CEMS的运维工作进行浅析。
一、CEMS的基本原理CEMS主要由废气采样系统、废气分析系统、数据处理系统、数据传输系统和监控系统五个部分组成。
其基本原理是通过废气采样系统采集废气样品，再通过废气分析系统对废气中的污染物进行分析，最终通过数据处理系统对监测数据进行处理并传输至监控系统中进行实时监测和管理。
二、CEMS的运维工作内容1. 日常巡检维护CEMS的日常巡检维护工作包括对系统中的各个部分进行巡检和维护，确保设备的正常运行。
主要包括检查废气采样系统的泵、流量计等设备的运行情况，清洁和更换废气采样管路，检测废气分析系统的仪器是否正常，检查数据处理系统和数据传输系统的运行状态等。
2. 定期维护保养CEMS的定期维护保养工作包括对系统中的设备进行定期检查、维修和保养，以延长设备的使用寿命和保证系统的稳定运行。
主要包括定期对废气采样系统和废气分析系统进行校准，更换易损件和老化部件，对数据处理系统进行软件升级和维护，对数据传输系统进行网络优化等。
3. 故障处理维修CEMS的故障处理维修工作主要是对系统中出现的故障进行排查和维修。
一旦系统出现故障，需要迅速定位并排除故障，以避免对系统监测数据的准确性和系统稳定性造成影响。
故障处理维修工作需要具备一定的技术经验和专业知识，对系统的各个部分都需要熟悉并能够进行维修。
4. 数据分析和报告输出CEMS的运维工作还包括对系统监测数据进行分析和报告输出。
运维人员需要定期对监测数据进行分析，及时发现异常和问题并进行处理。
还需要根据监测数据编制监测报告，满足相关部门的监测报告要求。
5. 系统管理和优化CEMS的运维工作还包括对系统的管理和优化工作。
包括对系统的运行和管理进行优化，提高系统的稳定性和准确性，同时还需要进行相关的管理工作，对系统进行定期的审计和评估，确保系统的合规性和完整性。
CEMS烟气在线监测系统
CEMS烟气在线监测系统导语：“烟气排放连续监测系统”或“烟气在线监测系统”（CEMS）。
CEMS分别由气态污染物监测子系统、颗粒物监测子系统、烟气参数监测子系统和数据采集处理与通讯子系统组成。
“烟气排放连续监测系统”或“烟气在线监测系统”（CEMS）。
CEMS分别由气态污染物监测子系统、颗粒物监测子系统、烟气参数监测子系统和数据采集处理与通讯子系统组成。
固定污染源烟气CEMS由颗粒物监测子系统、气态污染物监测子系统、烟气排放参数测量子系统、数据采集、传输与处理子系统等组成。
通过采样和非采样方式，测定烟气中颗粒物浓度、气态污染物浓度，同时测量烟气温度、烟气压力烟气流速或流量、烟气含湿量（或输入烟气含湿量）、烟气氧量（或CO2含量）等参数；计算烟气中污染物浓度和排放量；实现和打印各种参数、图表并通过数据、图文传输系统传输至固定污染源监控系统。
力控科技开发的CEMS版软件能够满足中华人民共和国环境保护行业标准HJ/T75-2007之固定污染源连续监测技术规范（试行）中的有关规定的要求和环境保护行业标准HJ/T212-2005之污染源在线自动监控（监测）系统数据传输标准的通讯要求。
功能介绍CEMS环保行业显著的特点是数据及报表处理比较复杂，具备本行业自身的特殊性。
最典型的是采集颗粒物、二氧化硫SO2、氮氧化合物NOｘ、氧量、烟温、含湿量等各项数据,计算出小时平均值日报表,日平均值月报表,月平均值季报表和月平均值年报表。
在力控CEMS版本软件中，结合各厂家的环境监测仪器，通过周期采集上述数据点，获得驱动采集上来的数据，按专业开发的计算、统计工具生成以上各种报表。
力控CEMS行业版组态软件具备以下基本功能:分布式架构,自带实时历史数据库,适用于环保行业的SCADA应用；可通过以太网/电台/MODEM/宽带/ADSL/GPRS/CDMA/GSM/电话拨号向中心站提供实时数据和历史数据；生成符合国家环境保护行业标准的各种报表，并支持打印；完善的数据库互连功能,可与SQLServer、access、oracle轻松互连。
烟气排放连续监测系统(CEMS)运维浅析
烟气排放连续监测系统（CEMS）运维浅析1. 引言1.1 烟气排放连续监测系统（CEMS）概述烟气排放连续监测系统（CEMS）是指利用现代化、自动化技术，对企业排放的废气进行实时、连续地监测和测量，以达到对废气排放浓度和排放量进行准确监测、控制和评估的目的。
CEMS系统通常包括气体采样系统、气体分析仪、数据采集和处理系统以及监控和报警系统等组成部分。
CEMS系统的概念最早起源于20世纪70年代，随着环境监测技术的不断发展和完善，CEMS系统已经逐渐成为工业企业和环保部门的重要装备之一。
通过CEMS系统可以实时监测各种有害气体的排放情况，及时发现和处理问题，最大限度地保护环境和人类健康。
CEMS系统广泛应用于煤电、钢铁、化工、石化、生物质能源等行业，是企业提高生产过程的环保水平、实现节能减排目标的重要手段。
随着环保法规和标准的不断严格，CEMS系统的应用将越发广泛，对环保产业的发展和企业的可持续发展起到积极推动作用。
2. 正文2.1 CEMS运维的重要性CEMS运维的重要性在现代工业生产中不可忽视。
CEMS可以有效监测和控制烟气排放，保障环境空气质量，确保企业在环保法规下合法生产。
CEMS的正常运行可以提高工作效率，及时发现问题并采取预防措施，避免生产中断和安全事故。
通过对CEMS的持续运维和优化，可以提高设备的稳定性和可靠性，降低运营成本，实现经济效益和社会效益的双赢。
CEMS运维的重要性不仅体现在环保和生产安全方面，更是企业可持续发展的重要保障。
企业应重视CEMS运维工作，加强人员培训和技术更新，建立健全的管理体系，持续改进CEMS监测系统，以保障企业的可持续发展和社会责任。
2.2 CEMS的常见问题及解决方法1. 传感器故障：传感器是CEMS中非常重要的部件，但是常常会因为老化或者环境影响导致故障。
解决方法包括定期检查传感器状态、及时更换老化传感器、保持传感器清洁等。
2. 数据不准确：有时候CEMS采集到的数据可能存在问题，导致监测结果不准确。
烟气排放连续监测系统(CEMS)运维浅析
烟气排放连续监测系统（CEMS）运维浅析烟气排放连续监测系统（CEMS）是指对工业企业烟气排放进行连续、自动、在线监测的系统。
CEMS系统的运维是保障其正常运行和准确监测的重要环节。
本文将从CEMS系统的作用和结构、运维内容和方法，以及存在的问题和解决方案等方面进行浅析。
一、CEMS系统的作用和结构1. 作用CEMS系统主要用于监测工业企业烟气排放中的污染物排放情况，包括二氧化硫、氮氧化物、颗粒物、氢氟化物、氢氰酸和氨等。
通过监测这些污染物的排放情况，可以实时了解企业的排放情况，及时发现和纠正排放异常，保护环境和人民健康。
2. 结构CEMS系统由烟气采样系统、气体分析仪、数据处理系统和信息输出系统等组成。
烟气采样系统用于采集烟气样本；气体分析仪用于对采样样本中的污染物浓度进行分析；数据处理系统用于对分析结果进行处理和存储；信息输出系统用于将监测结果输出到监测平台供监测人员进行分析和处理。
二、CEMS系统的运维内容和方法1. 运行维护CEMS系统的运行维护包括系统设备的日常检查、维修和维护。
日常检查主要包括对采样系统的管路、阀门等设备进行检查，对气体分析仪的传感器和控制器进行校准，以确保设备正常运行。
定期维修和维护包括对系统设备进行定期检修和维护，以延长设备寿命，确保设备正常运行。
2. 数据处理CEMS系统的数据处理包括对监测数据的采集、处理和存储。
对于监测数据的采集和处理，需要确保监测数据的准确性和完整性。
对于监测数据的存储，需要保证数据的安全性和可靠性，以便后续的数据分析和报告输出。
3. 故障处理CEMS系统在运行过程中可能会出现各种故障，如传感器故障、仪器故障等。
对于这些故障，需要及时处理，确保系统正常运行。
需要对出现故障的设备进行维修或更换，以确保系统的正常运行。
三、存在的问题和解决方案1. 问题CEMS系统在运维过程中可能会面临设备老化、技术更新慢等问题，导致系统的运行效率低下，监测数据不准确等问题。
