暖通空调设备安装的施工
暖通空调设备安装施工方案
暖通空调设备安装施工方案一、方案背景随着社会经济的发展和人们生活水平的提高，暖通空调设备成为现代建筑中不可或缺的一部分。
暖通空调设备的安装施工方案对于确保室内舒适度和节能环保具有重要意义。
本文档旨在提供一套完整的暖通空调设备安装施工方案，确保设备能够有效运行并满足用户的需求。
二、施工准备在开始安装施工之前，我们需要进行以下准备工作：1. 设计方案确认确认暖通空调设备的设计方案，包括设备类型、数量、布局等。
2. 施工人员培训确保施工人员具备相应的专业知识和技能，能够熟练操作安装工具。
3. 施工材料准备准备好所需的施工材料，包括管道、电缆、支架等。
4. 安装工具准备准备好安装所需的工具，例如扳手、电钻、焊接设备等。
三、施工步骤暖通空调设备的安装施工包括以下步骤：1. 室内外机位置确认根据设计方案，确定室内和室外机的安装位置。
2. 冷媒管道安装首先安装冷媒管道。
根据室内外机之间的距离，选择合适的管道，确保管道的弯曲和连接处密封可靠。
3. 室内机安装将室内机安装在预先确定的位置上，确保室内机与冷媒管道连接紧密，并且安装稳固。
4. 室外机安装将室外机安装在预先确定的位置上，确保室外机与冷媒管道连接紧密，并且安装稳固。
5. 电气连接根据设计方案，进行室内外机的电气连接。
确保连接线路的安全可靠，并进行必要的绝缘处理。
6. 控制系统安装安装暖通空调设备的控制系统，包括温控器、电控柜等。
7. 管道隔热处理对于暖通空调设备的管道进行隔热处理，以减少能量的损失和节约能源。
8. 系统调试完成设备安装后，进行系统调试，确保设备能够正常运行并满足用户的需求。
9. 施工清理完成施工任务后，对施工现场进行清理，清除垃圾和杂物。
四、安全注意事项在进行暖通空调设备安装施工时，必须注意以下安全事项：•确保施工区域安全，防止坠落和触电等事故的发生。
•使用合适的个人防护装备，如安全帽、安全鞋、防护手套等。
•确保电气设备和工具的安全可靠，避免电击和火灾等危险。
空调暖通工程安装施工方案
空调暖通工程安装施工方案一、工程概况1.1 项目名称：XX大厦空调暖通工程安装1.2 项目地点：XX市XX区XX街XX号1.3 项目概况：本项目为一座高档商务楼，共有30层，总建筑面积达到30,000平方米。
1.4 业主要求：安装全楼中央空调系统，包括供冷系统和供暖系统，满足全年各种气候条件下的舒适性要求。
二、工程安装方案2.1 空调系统设计根据项目概况和业主要求，我们将采用中央空调系统来满足全楼的供冷和供暖需求。
空调系统将分为三个区域：办公区、公共区和商业区。
每个区域将采用独立的送风和回风系统，以确保各区域的舒适性。
2.2 空调设备选择本工程将采用全新的高效空调设备，包括离心式冷水机组和热水锅炉。
冷水机组将采用多台并联方式，以满足整栋大厦的供冷需求；热水锅炉将采用多台串联方式，以满足整栋大厦的供暖需求。
所有设备将选择能耗低、运行稳定、维护方便的品牌。
2.3 空调管道设计根据空调系统设计，我们将对空调管道进行细致的设计，确保管道布置合理、管道直径合适，以减小系统的阻力，并且保证冷热风的均匀分布。
2.4 工程安装方案（1）冷水系统安装冷水系统包括冷水机组、冷却水泵、冷却塔等设备，我们将分别按照设计图纸和设备说明书进行安装，确保设备正常稳定运行。
（2）热水系统安装热水系统包括热水锅炉、热水循环泵、补水泵等设备，我们将按照设计要求进行布置和安装，确保热水系统的安全、高效运行。
（3）空调管道安装空调管道安装将采用优质金属材料，经过精密加工，确保管道连接严密、不漏水、不产生异响，以保证管道的安全运行。
（4）送风系统安装送风系统将采用风管连接方式，我们将根据各个区域需求进行细致布置，确保整个空调系统的送风效果均匀、稳定。
（5）回风系统安装回风系统将采用风管连接方式，我们将根据各个区域需求进行细致布置，确保整个空调系统的回风效果均匀、稳定。
2.5 安全措施为确保工程安装过程中的安全，我们将严格遵守国家安全规定，制定详细的安全施工方案，对施工现场进行全面的安全检查和监控，并加强安全教育，确保零事故发生。
暖通空调设备安装的施工问题与解决方案
暖通空调设备安装的施工问题与解决方案暖通空调的应用越来越广泛，但其安装施工过程却较为复杂，施工的不确定性大，安装中经常会出现各种质量问题。
只有找到问题所在，对症下药，才能减少甚至避免问题的出现。
其施工问题直接影响着整个工程的质量和进度。
所以要严格控制施工过程，保证安装质量。
施工中的问题1.管线标高、定位交叉严重暖通空调设备安装是一个庞大的工程，其所涉及的管道非常复杂，用途也各不相同，例如一个完整的暖通空调设计中就要涵盖对空调末端设备、送风管、排风管、冷冻水管、电气桥架、冷凝水管、喷淋管、消防管等各种设备、管道的设计。
如果对某些功能和尺寸的管道布局、规划不合理，就会出现管线标高、定位交叉严重的现象，给工程施工和管理带来极大的困难。
通常，在图纸表意不明的情况下，贸然施工会造成先安装的施工管道容易安装，后安装的施工困难等问题，这样，有些管道就被迫安装在不合理的位置或标高上，严重影响工程质量和进度。
根据上述问题,应进行管路综合设计。
所谓管线综合设计就是将建筑内各项管线工程统一安排,以便于发现各项管线工程设计上存在的问题,对单项工程原来布置的走向、位置有不合理或与其他工程发生冲突的情况,提出调整位置或相互协调的意见,并会同有关单位商讨解决。
使各项管线在建筑空间上占有合理的位置,为管线工程的施工、运行使用、维修管理创造条件。
1.1管线工程综合设计原则：根据管道性能和用途的不同,建筑物中的管道大致可分为以下几类:1.给水管道:包括生活给水、消防给水、生产用水等;2.排水管道:包括生活污水、生活废水、消防排水、雨水、其他排水等;3.中水管道:包括中水收集及中水供应;4.热力管道:包括采暖、热水供应及空调空气处理设备中所需的蒸汽或热水;5.燃气管道:有气体燃料、液体燃料之分;6.空气管道:包括通风工程、空调系统中的各类风管,以及某些生产设备所需的压缩空气管;7.供配电线路或电缆:包括动力配电、照明配电、弱电系统配电等,其中弱电部分包括共用电视天线、通信、广播及火灾报警系统等。

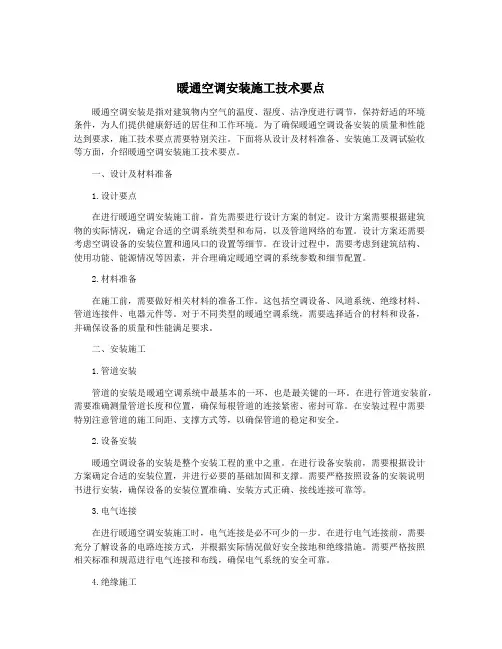

暖通空调安装施工技术要点
暖通空调安装施工技术要点暖通空调安装是指对建筑物内空气的温度、湿度、洁净度进行调节，保持舒适的环境条件，为人们提供健康舒适的居住和工作环境。
为了确保暖通空调设备安装的质量和性能达到要求，施工技术要点需要特别关注。
下面将从设计及材料准备、安装施工及调试验收等方面，介绍暖通空调安装施工技术要点。
一、设计及材料准备1.设计要点在进行暖通空调安装施工前，首先需要进行设计方案的制定。
设计方案需要根据建筑物的实际情况，确定合适的空调系统类型和布局，以及管道网络的布置。
设计方案还需要考虑空调设备的安装位置和通风口的设置等细节。
在设计过程中，需要考虑到建筑结构、使用功能、能源情况等因素，并合理确定暖通空调的系统参数和细节配置。
2.材料准备在施工前，需要做好相关材料的准备工作。
这包括空调设备、风道系统、绝缘材料、管道连接件、电器元件等。
对于不同类型的暖通空调系统，需要选择适合的材料和设备，并确保设备的质量和性能满足要求。
二、安装施工1.管道安装管道的安装是暖通空调系统中最基本的一环，也是最关键的一环。
在进行管道安装前，需要准确测量管道长度和位置，确保每根管道的连接紧密、密封可靠。
在安装过程中需要特别注意管道的施工间距、支撑方式等，以确保管道的稳定和安全。
2.设备安装暖通空调设备的安装是整个安装工程的重中之重。
在进行设备安装前，需要根据设计方案确定合适的安装位置，并进行必要的基础加固和支撑。
需要严格按照设备的安装说明书进行安装，确保设备的安装位置准确、安装方式正确、接线连接可靠等。
3.电气连接在进行暖通空调安装施工时，电气连接是必不可少的一步。
在进行电气连接前，需要充分了解设备的电路连接方式，并根据实际情况做好安全接地和绝缘措施。
需要严格按照相关标准和规范进行电气连接和布线，确保电气系统的安全可靠。
4.绝缘施工绝缘施工是暖通空调安装中的一项重要工作，它直接关系到系统的安全和能效。
在绝缘施工中，需要选择适合的绝缘材料，并采取合适的施工方法和措施，确保管道、设备和电气设备的绝缘效果达到要求。
暖通空调工程安装施工工艺【图】
暖通空调工程安装施工工艺5.1.暖通空调施工流程5.2.通风空调系统材质选用通风空调系统采用材质如下表：15.3.风管制作5.3.1.制作方案为方便现场的运输及安装工作，我单位针对上述风管的制作确定了以下方案：在现场的风管加工车间内设置一套自动风管生产线，专门用于钢板风管的制作。
对于长边尺寸或直径小于1600mm的风管及采用TDF法兰连接，对于长边尺寸大于1600mm的风管，采用角钢法兰连接；5.3.2.风管的制作工艺制作工艺流程图5.3.3.“TDF”组合式法兰连接制作工艺“TDF”组合式法兰连接工艺为薄钢板法兰连接工艺中的一种，是现时工程上应用比较广泛的一种风管连接工艺，适用于中、低压通风及空调工程中的送、排风系统。
在使用时根据风管长度下料制作法兰，插入制作好的风管管壁端部，再用铆（压）接连为一体。
“TDF法兰”连接工艺具有施工简单、操作方便、管道连接紧固、密封性能好等优点。
“TDF”组合式法兰的制作“TDF”法兰由TDF”组合式法兰机制作。
制作时先设定法兰长度，由机组的切割装置一次切到风管长度要求。
法兰角由设在加工车间内的冲床冲压而成，采用的镀锌钢板厚度不小于1.0mm。
采用组合式法兰机制作“TDF法兰”时，法兰高度、板材厚度与板材宽度的关系：电动铆接与电动缝合铆接与缝合是将先前制作好的半成品风管转化为成品风管的一个重要工序。
采用电动铆接机实现风管管壁与“TDF”法兰间的连接。
电动铆接可以直接通过冲击使上层板和下层板冲压铆接在一起，工作过程中不会损坏表面，具有铆接效率高，成形好的特点。
对联合角咬口边进行固定时采用电动合缝机，电动合缝机具有操作时无敲击声响，板边平整，速度快等优点。
风管缝合后的外观质量标准：折角平直，圆弧均匀，两端面平行，表面凹凸不大于5mm。
5.3.4.角钢法兰连接制作工艺1）工艺说明及主要技术内容角钢法兰风管的制作工艺是国内外从事风管制作以来一直沿用的一种传统工艺。
适用于高、中、低压通风及空调工程中的送、排风系统。
暖通空调系统安装工艺
暖通空调系统安装工艺一、前期准备在进行暖通空调系统安装工作之前，需要进行一系列的前期准备工作。
包括以下内容：1. 系统设计：根据建筑物的需求和结构特点，设计出符合要求的暖通空调系统方案。
2. 材料采购：根据设计方案确定所需的管道、设备、阀门等材料，并在合理的时间内进行采购。
3. 施工人员培训：确保施工人员具备相关的技能和知识，能够熟练操作安装所需的工具和设备。
4. 施工场地准备：清理施工现场，确保施工区域通畅和安全。
二、施工流程在进行暖通空调系统安装时，需要按照以下流程进行：1. 管道铺设：根据设计图纸，将管道进行合理布置和固定。
2. 设备安装：按照设计方案，将暖通空调设备进行安装和连接。
3. 能源供应：确保暖通空调系统能够正常接入电力、水源等能源供应。
4. 系统调试：安装完成后，对暖通空调系统进行调试和检测，确保系统正常运行。
三、安全措施在进行暖通空调系统安装工作时，需要注意以下安全措施：1. 使用安全设备：施工人员应佩戴好安全帽、防护眼镜等必要的个人防护设备。
2. 防止火灾：在施工现场要注意用电安全，防止电线短路和火灾的发生。
3. 防止意外伤害：施工现场要保持清洁、整齐，防止工具和材料的乱堆乱放导致的意外伤害。
四、验收与保养暖通空调系统安装完成后，应进行验收和保养工作：1. 验收：按照设计要求和相关规范，对暖通空调系统进行验收，确认系统符合要求。
2. 保养：定期对暖通空调系统进行保养和维护，确保系统的正常运行和使用寿命。
以上是关于暖通空调系统安装工艺的简要介绍。
在实际施工中，需要结合具体情况进行操作，并严格按照相关规范和安全要求进行施工。
暖通空调设备工程施工方案
一、工程概况本工程为一栋高层办公楼，建筑面积约为20000平方米，共16层，包括一层地下室。
暖通空调系统采用风机盘管加新风系统，空调机房位于B1层。
本方案主要针对暖通空调设备的施工进行详细规划。
二、施工组织1. 劳动组织准备成立暖通空调设备施工项目部，负责整个项目的施工管理工作。
项目部下设施工班组、质量检查组、安全防护组等，确保工程顺利进行。
2. 技术准备组织技术人员熟悉施工图纸和相关设计资料，对施工技术、经济和自然条件进行调查分析，研究可行的施工方案。
针对图纸中存在的问题，及时记录，为施工作出准确、科学的技术指导。
3. 施工现场准备施工道路、施工用水、施工用电和加工场地由总包方统一规划，生产、办公、生活用房等临时用房由总包方提供。
4. 施工机具准备根据工程需求，准备必要的施工机具，如风管制作设备、管道焊接设备、保温材料加工设备等。
三、施工方法及要求1. 风管安装（1）风管制作：根据设计图纸，制作风管，确保尺寸准确、形状规整。
（2）风管安装：按照设计要求，将风管安装到相应位置，确保安装牢固、密封良好。
（3）风管保温：对风管进行保温处理，减少能量损失。
2. 风机盘管安装（1）预留孔洞：根据设计图纸，预留风机盘管安装孔洞。
（2）风机盘管安装：将风机盘管安装到预留孔洞中，确保安装牢固、水平。
（3）连接管道：将风机盘管与新风系统、回风系统连接，确保连接严密。
3. 新风系统安装（1）新风机组安装：将新风机组安装到指定位置，确保安装牢固、水平。
（2）新风管道安装：按照设计要求，将新风管道安装到相应位置，确保安装牢固、密封良好。
（3）新风阀安装：将新风阀安装到新风管道上，确保安装牢固、调节灵活。
4. 系统调试（1）系统调试：按照设计要求，对暖通空调系统进行调试，确保系统运行稳定、性能优良。
（2）性能测试：对系统进行性能测试，包括风量、温度、湿度等指标，确保系统满足设计要求。
四、质量控制1. 严格按照设计图纸和施工规范进行施工，确保工程质量。
暖通空调系统施工
暖通空调系统施工暖通空调系统是一种广泛应用于建筑物中的系统，它包括了供暖、通风以及空气调节等功能。
这些系统在提供室内舒适环境的同时，也对建筑物的整体能效和环境影响起着至关重要的作用。
因此，在进行暖通空调系统的施工工作时，必须遵循一系列标准和规范，以确保施工质量和安全性。
一、工程准备在进行暖通空调系统施工之前，必须进行充分的工程准备工作。
这包括对施工区域的勘测和评估，以确定最佳的系统设计方案。
同时，需要准备相应的工程材料和设备，以确保施工过程的顺利进行。
二、安装阶段1.材料准备在进行暖通空调系统的施工之前，需要准备相应的材料和设备。
这些材料包括管道、风机、换热器、阀门等。
在选择材料时，要确保其符合国家和地区相应的标准和规范。
2.管道安装在进行管道的安装之前，需要先制定详细的布置方案。
根据不同的系统需求，确定管道的走向和连接方式。
在安装过程中，要保证管道的牢固和密封性，以避免漏水和能量损失。
3.设备安装设备安装是暖通空调系统施工的重要环节。
在安装设备之前，要先进行相应的基础工程和电气连接。
同时，要确保设备的固定和稳定，以确保其正常运行。
4.电气安装暖通空调系统中的电气部分要求必须按照相关标准和规范进行安装。
在进行电气布线时，需要注意安全和可靠性，并确保所有的电气连接正确牢固。
5.系统调试在完成设备的安装和电气连接后，需要对整个系统进行调试。
这包括对空调机组、风机、控制系统等进行运行测试和参数调整，以确保系统的正常工作。
三、工程验收在暖通空调系统施工完成后，需要进行工程验收。
验收的目的是确认系统的功能和性能是否符合设计要求，并满足相关的标准和规范。
验收过程中，需注意对系统的性能参数进行测试和记录，并确保系统的安全性和可靠性。
四、保养与维护暖通空调系统施工完成后，还需要进行定期的保养与维护工作。
这包括系统的清洁、检查设备的运行状态、更换滤芯等。
保养与维护的目的是确保系统的正常运行和延长设备的使用寿命。
结论暖通空调系统的施工是一个复杂而细致的过程，需要考虑众多因素。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
试析暖通空调设备安装的施工
【摘要】暖通空调的应用越来越广泛，但其安装施工过程却较为复杂，施工的不确定性大，安装中经常会出现各种质量问题。
只有找到问题所在，对症下药，才能减少甚至避免问题的出现。
【关键词】暖通空调；施工；问题；解决方案
1、暖通空调安装概述
现在，暖通空调是人们所使用空调中最常用的一种，暖通空调以其独特的优势而独占市场。
其将采暖、通风和空气调节三大功能结合在一起，并以能创造一种比一般的空调更舒适的室内环境而著称。
随着科技的发展，家用空调器历经几代发展终不能满足人们日益增长的需要，不论是窗式空调器还是分体式家用空调器都只能解决冷暖问题而对空气处理过程束手无策，而暖通空调却以具有舒适、健康的特点逐渐得到人们的广泛亲睐。
暖通空调施工是建筑施工中的一个重要分项，其的安装施工是一个极为复杂的工程，其施工问题直接影响着整个工程的质量和进度。
通常所说的暖通空调设计主要包括制冷供暖系统设计、新风系统设计、排风系统设计等，其所涵盖的范围不仅仅是供暖这一个小范围，所以暖通空调安装工程的质量直接影响到建筑物的使用性能，要严格控制施工过程，保证安装质量。
2、施工中的问题
通风与空调工程是大型建筑物的重要工程，也是安装工程的施工难点之一。
结合暖通空调安装的经验，目前暖通空调中存在以下一
些问题。
2.1 管线标高、定位交叉严重
暖通空调设备安装是一个庞大的工程，其所涉及的管道非常复杂，用途也各不相同，例如一个完整的暖通空调设计中就要涵盖对空调末端设备、送风管、排风管、冷冻水管、电气桥架、冷凝水管、喷淋管、消防管等各种设备、管道的设计。
如果对某些功能和尺寸的管道布局、规划不合理，就会出现管线标高、定位交叉严重的现象，给工程施工和管理带来极大的困难。
通常，在图纸表意不明的情况下，贸然施工会造成先安装的施工管道容易安装，后安装的施工困难等问题，这样，有些管道就被迫安装在不合理的位置或标高上，严重影响工程质量和进度。
2.2 暖通空调系统设备噪声超标
通常，设备噪音主要来源于空调末端设备碰撞，其也是暖通空调设备安装中的一个重要问题。
经过几十年的发展，我国的风机盘管技术相对成熟，大多数风机盘管厂商所生产的产品都能符合噪音标准。
但是，实际情况却不容乐观，厂家所提供的参数值明显高于现场测试值和噪音标准值。
所以，布局设计是对设备噪音控制的重点，必要时应采取适当的隔音措施。
设计中必须标出设备噪音参数要求。
空调设备安装之前需做仔细的检查甚至是通电试运行，若发现噪音超过国家标准需立即更换或完善消声措施，以避免问题扩大。
2.3 空调水循环故障
空调若水系统出现故障，就无法完成供暖通风的任务，所以，保
证水系统循环通畅是暖通空调设备安装考虑的重点问题，其施工的质量直接影响着整个系统的运行状况。
在水系统循环中，冷冻水系统循环管道不通畅是其最常见的问题。
造成这一故障主要有两方面原因，管道交叉是一方面原因，水系统管道不清洁又是另一方面原因，而这两方面的问题都可以通过采取相应的措施而改善。
例如可以通过合理安排管线坡度和标高、安装排气阀、排污阀以及设法进行管道除锈工作而改善水循环故障，这些方法可以很大程度的减轻这一故障，所以在实际中有很强的操作意义。
2.4 结露滴水问题
空调系统在调试和运行中会出现结露滴水的现象，出现这一问题的原因是多方多面的。
例如，管道安装和保温不良、管道与管件、管道与设备之间接触不严密、管道安装违法操作规程等都可能造成这一问题。
管道、关键材料的优劣直接影响着安装的质量，所以在管材安装之前进行系统认真的检查是有必要的。
水压测试可以帮助检查管道的滴漏等问题，所以对系统进行严格的水压测试也是非常有意义的。
在设计管道时，管道的长度和坡度都应适宜，否则会出现滴水现象。
管道的安装和布置要适合冷凝水的尽快排出，必要时可以设置水封装置。
3、安装问题解决方案
暖通空调设备安装的施工问题通常为以上所提到的四个方面，当然在安装过程中经常还会出现各种复杂问题。
下面就常见问题提出几点解决方案：
3.1 严格控制材料质量
材料的采购受多方面的限制，比如工程造价、材料属性、施工难度等各个方面的影响，在选择的过程中需各方面权衡，达到质量和效益的最优。
根据我国暖通空调方面材料采购的现状，现在市场上的材料质量参差不齐，以假乱真、以次充好的现象非常普遍，所以在材料设备的选购中应严格筛选，并且不能偷工减料，否则将会造成工程返工而不能如期完工或者质量水平严重下降。
3.2 严格控制施工过程
施工过程中管道支架的位置、标高、坡度都必须符合设计要求。
在施工过程中，要保证坡度在准确的范围内，可以调整供暖干管或者填补管道漏洞空隙，此外应减小位置、标高和设计值的偏差。
在施工中应尽量考虑各方面影响因素，严格按照章程和规范执行，并采用相关的工艺，遵循一定的原则，避免管道交叉严重、阻塞、结露漏水等问题。
做好施工中的控制监督工作，减少错误出现的几率。
3.3 加强各专业间的配合
建筑施工是众多专业之间相互配合完成的，暖通空调设备施工也是如此。
工艺对土建就有很强的要求，例如，在土建中需预留通风管道的孔洞；在风道竖井砌砖时应该采用水泥砂抹面；为排水方便应设排水沟或集水坑和排水泵等装置。
诸如这些问题需在设计初期就尽量相互沟通，在施工前和施工图纸会审阶段就提出相应的预防措施。
4、总结
暖通空调设备安装的施工是一项复杂而且细致的工作，本文从其概念出发，简单的阐述了目前施工中的不足之处，并提出了几项行之有效的措施，为工程施工工作的顺利进行提供了有效的依据。
参考文献：
[1]孟华强.中央空调安装施工中存在的问题及处理[j].广东科技，2007（6）.
[2]杨荣宗.暖通空调安装施工过程中的问题分析[j].建筑与装饰，2009（9）.。
