最新钢丝绳报废标准
钢丝绳和吊带报废标准
钢丝绳和吊带报废标准如下：
钢丝绳报废标准：
1. 局部外层钢丝绳伸出呈笼形状态时。
2. 钢丝绳有一股折断。
3. 对于交互捻钢丝绳，其安全系数为6或7时（即用于起重吊装），其断丝数在一个节距内不得超过总丝数的10%。
4. 钢丝绳纤维芯的直径增大较严重时，绳芯脱出。
5. 钢丝绳有明显的内部腐蚀。
6. 钢丝绳的表面钢丝被腐蚀，磨损超过钢丝直径的40%以上。
7. 钢丝绳扭结、钢丝绳弯折，造成塑性变形。
8. 钢丝绳直径减少达7%时。
9. 钢丝绳受到电弧等高温的灼伤。
吊带报废标准：
1. 吊带在使用过程中，应严格检查掌握吊带的全面磨损、破损程度，达到下列标准规定的，必须报废。
2. 吊带的表面层多处局部严重磨损、断股，则应报废。
3. 吊带的两边多处局部破损，其严重处破损、缺损达到本吊带宽度的10%时，必须报废。
4. 吊扣的磨损部位，破损、断股达其截面积的5%时，则应报废。
5. 在使用中，若吊带被快口利器割断，达其截面积5%时，则应报废。
当吊带出现以上报废情况时，必须及时更换新的吊带以保障作业安全。
钢丝绳报废标准
钢丝绳报废标准钢丝绳是一种常见的工业用材料，广泛应用于吊装、牵引、电梯等领域。
然而，在长时间使用或受到损坏后，钢丝绳可能会出现安全隐患，需要及时报废并更换。
为了确保工作场所的安全和人员的生命财产安全，制定钢丝绳报废标准是非常重要的。
本文将介绍钢丝绳报废标准的相关内容。
一、钢丝绳报废标准的依据钢丝绳报废标准的制定需要依据相关行业标准和规定，以及钢丝绳自身的性能特点、使用环境等因素。
以下是一些常见的依据：1. 国家标准和行业规范：钢丝绳报废标准应符合国家标准和行业规范的要求，例如《钢丝绳工作规程》、《起重机械用钢丝绳安全规程》等。
2. 钢丝绳的技术参数：钢丝绳的强度、使用寿命、抗疲劳性等技术参数是制定报废标准的重要参考依据。
3. 使用环境和工况：钢丝绳的使用环境对其性能和寿命有较大影响，因此应考虑工作温度、腐蚀介质、振动频率等因素。
二、钢丝绳报废标准的内容钢丝绳报废标准主要包括以下几个方面的内容：1. 外观检查：通过对钢丝绳外观的检查，包括表面磨损、断丝、变形等情况的评估，以确定其是否达到报废标准。
2. 内部磨损检查：利用无损检测方法对钢丝绳的内部磨损情况进行评估，如超声波测试、磁粉探伤等。
3. 抗拉强度检查：通过拉力试验等方法，对钢丝绳的抗拉强度进行检测，以判断其是否满足使用要求。
4. 抗疲劳性评估：钢丝绳在长时间使用过程中可能会遭受疲劳损伤，因此需要对其抗疲劳性进行评估，以判断其是否能够继续使用。
5. 使用寿命评估：根据钢丝绳的使用年限或工作圈数，结合技术参数和使用环境等因素，评估其使用寿命是否已经达到或接近报废标准。
三、钢丝绳报废标准的执行钢丝绳报废标准的执行需要由专业的检测机构或经过培训的工作人员来进行。
以下是执行的一般流程：1. 外观检查：根据报废标准的要求，对钢丝绳的外观进行检查，并记录磨损、断丝、变形等情况。
2. 内部磨损检查：利用无损检测方法，对钢丝绳的内部磨损情况进行评估，并生成相应的检测报告。
钢丝绳报废标准是什么

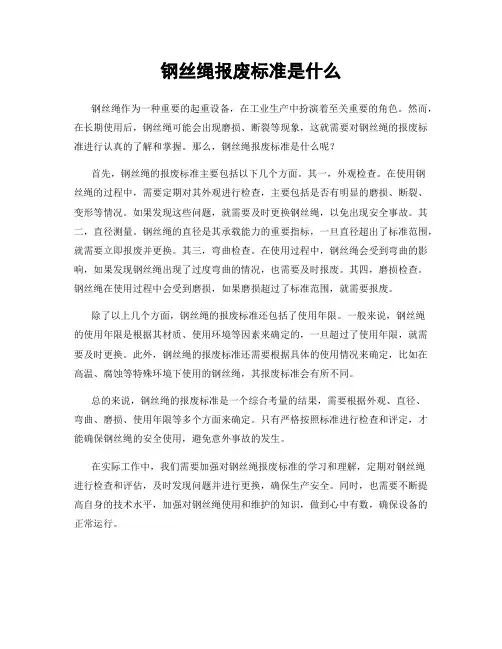

钢丝绳报废标准是什么钢丝绳作为一种重要的起重设备，在工业生产中扮演着至关重要的角色。
然而，在长期使用后，钢丝绳可能会出现磨损、断裂等现象，这就需要对钢丝绳的报废标准进行认真的了解和掌握。
那么，钢丝绳报废标准是什么呢？首先，钢丝绳的报废标准主要包括以下几个方面。
其一，外观检查。
在使用钢丝绳的过程中，需要定期对其外观进行检查，主要包括是否有明显的磨损、断裂、变形等情况。
如果发现这些问题，就需要及时更换钢丝绳，以免出现安全事故。
其二，直径测量。
钢丝绳的直径是其承载能力的重要指标，一旦直径超出了标准范围，就需要立即报废并更换。
其三，弯曲检查。
在使用过程中，钢丝绳会受到弯曲的影响，如果发现钢丝绳出现了过度弯曲的情况，也需要及时报废。
其四，磨损检查。
钢丝绳在使用过程中会受到磨损，如果磨损超过了标准范围，就需要报废。
除了以上几个方面，钢丝绳的报废标准还包括了使用年限。
一般来说，钢丝绳的使用年限是根据其材质、使用环境等因素来确定的，一旦超过了使用年限，就需要及时更换。
此外，钢丝绳的报废标准还需要根据具体的使用情况来确定，比如在高温、腐蚀等特殊环境下使用的钢丝绳，其报废标准会有所不同。
总的来说，钢丝绳的报废标准是一个综合考量的结果，需要根据外观、直径、弯曲、磨损、使用年限等多个方面来确定。
只有严格按照标准进行检查和评定，才能确保钢丝绳的安全使用，避免意外事故的发生。
在实际工作中，我们需要加强对钢丝绳报废标准的学习和理解，定期对钢丝绳进行检查和评估，及时发现问题并进行更换，确保生产安全。
同时，也需要不断提高自身的技术水平，加强对钢丝绳使用和维护的知识，做到心中有数，确保设备的正常运行。
总之，钢丝绳报废标准是非常重要的，需要我们高度重视。
只有严格按照标准进行操作，才能保障工作的安全和顺利进行。
希望大家能够认真对待钢丝绳的报废标准，做到心中有数，确保生产安全。
钢丝绳报废标准
钢丝绳报废标准
钢丝绳报废标准是提高绳索使用寿命、安全性和可靠性的一种重要技术条件，应遵循一定的报废要求。
一、基本报废要求
1、钢丝绳的缠绕截面积（大于或等于18mm2）减少超过20％以上时，绳索应报废。
2、绳芯的抗拉断裂强度减少50％以上时，应报废。
3、当绳芯本体及其落地面的表面残余有损伤时，绳索应该报废。
4、使用期限超过规定期限报废，一般应每三个月检查更换一次，以保证安全使用。
二、钢丝绳特殊报废要求
1、钢丝绳的锈蚀程度达到规定的报废要求时，应立即报废。
2、当使用了研磨、超重等折断破坏时，钢丝绳应报废。
3、辐射撞击、机械撞击等原因，使钢丝绳抽丝、断丝或变形，应报废。
4、索具动耗或索具较大变形，影响索具安全性能时，均应报废。
另外，对于核辐射钢丝绳，应定期检查及试验，按照安全规定进行报废处理。
以上就是钢丝绳报废标准的介绍，严格按照标准要求进行报废处理，可以提高机械设备的使用寿命，维护机械设备的安全和可靠性，保障使用安全。
钢丝绳报废标准最新
钢丝绳报废标准最新钢丝绳是一种常见的起重设备，广泛应用于吊装、运输、采矿等领域。
然而，随着使用时间的增长，钢丝绳会出现磨损、断裂等现象，因此需要及时更换。
为了确保使用安全和提高工作效率，钢丝绳的报废标准至关重要。
本文将介绍钢丝绳的报废标准最新内容，以便相关人员能够正确判断钢丝绳的报废情况。
首先，钢丝绳的报废标准主要包括以下几个方面，外观检查、直径测量、捻距测量、断丝检查、磨损检查、变形检查、腐蚀检查等。
外观检查主要是观察钢丝绳表面是否有明显的损坏、锈蚀等情况，直径测量则是用来检查钢丝绳的直径是否超出了允许的范围。
捻距测量是指检查钢丝绳的捻距是否发生了变化，断丝检查则是用来检查钢丝绳是否有明显的断丝现象。
磨损检查和变形检查则是用来检查钢丝绳表面是否有磨损或者变形的情况，而腐蚀检查则是用来检查钢丝绳是否受到了腐蚀。
其次，钢丝绳的报废标准还需要根据具体的使用情况来进行判断。
比如，对于经常在潮湿环境下使用的钢丝绳，需要重点检查其是否受到了腐蚀。
对于经常进行重载起重作业的钢丝绳，需要重点检查其是否出现了磨损、变形等情况。
因此，在进行钢丝绳报废标准的判断时，需要综合考虑钢丝绳的使用环境、使用频率等因素，以便能够更加准确地判断钢丝绳的报废情况。
最后，钢丝绳报废标准的执行需要严格按照相关标准和规定进行。
一旦发现钢丝绳达到报废标准，就需要立即停止使用，并进行相应的更换和处理。
同时，还需要对报废的钢丝绳进行记录和归档，以便进行后续的追溯和分析。
此外，还需要对报废的钢丝绳进行合理的处置，避免对环境造成污染和对他人造成伤害。
综上所述，钢丝绳报废标准的制定和执行对于保障工作安全和提高工作效率具有重要意义。
只有严格按照最新的报废标准进行判断和执行，才能够有效地预防事故的发生，保障人身安全和设备完好。
希望相关人员能够加强对钢丝绳报废标准的学习和理解，做好相关的管理和执行工作，共同维护好工作环境和设备安全。
钢丝绳报废标准
钢丝绳报废标准
1.钢丝绳的断丝数达到以下数量，应予报废：
2.当吊运熔化或炽热金属、酸溶液、爆炸物、易燃物及有毒物品时，第一项中
规定的断丝数相应减少一半；
3.如果断丝紧靠在一起形成局部聚集，则钢丝绳应报废。
如这种断丝聚集在小
于6d的长度范围内，或者集中在任一支绳股里，那么，即使断丝数比第一项中规定的数值小，钢丝绳也应予报废；
4.如果出现整根绳股断裂，则钢丝绳应报废；
5.当钢丝绳的纤维芯损坏或绳芯（或多层结构中的内部绳股）断裂而造成绳径
显著减少时，钢丝绳应报废；
6.钢丝绳的弹性显著减少，虽未发现断丝，但钢丝绳明显的不易弯曲和直径减
少，这种情况会导致在动载作用下突然断裂，应立即报废；
7.当外层钢丝绳磨损达到其直径的40%时，钢丝绳应报废；当钢丝绳直径相对
于公称直径减少7%或更多时，即使未发现断丝，也应报废；
8.当钢丝绳表面因腐蚀而出现深坑，钢丝相当松弛时应报废；
9.当确认钢丝绳有严重的内部腐蚀，则钢丝绳应立即报废；
10.当钢丝绳出现笼状畸变、严重的钢丝挤出、绳径局部严重增加或减少、严重
的扭结、严重的被压扁、严重的波形变形等上述变形情况之一时，钢丝绳应立即报废；
11.由于热或电弧的作用而引起损坏的钢丝绳应予以报废。
钢丝绳报废标准
钢丝绳报废标准指的是根据国家规定或行业标准，对钢丝绳进行检测和评估，判断其是否适合继续使用，或者需要报废。
钢丝绳报废标准通常包括以下几个方面的考虑：
1. 最大破损限度：根据钢丝绳的工作环境和使用条件，规定了最大破损程度的限度。
破损包括断丝、断股、变形等，在达到一定数量或程度时，需要报废钢丝绳。
2. 磨损程度：钢丝绳表面的磨损会导致其强度下降，因此规定了表面磨损的限度。
一般情况下，当钢丝绳的磨损面积达到一定百分比时，需要考虑报废。
3. 锈蚀程度：钢丝绳的锈蚀会使其强度降低，因此规定了锈蚀程度的限度。
一般情况下，当钢丝绳的锈蚀程度达到一定程度时，需要考虑报废。
4. 使用寿命：根据钢丝绳的材料和工作要求，以及经验数据，确定了钢丝绳的使用寿命。
达到使用寿命时，需要报废钢丝绳。
需要注意的是，不同行业或国家可能有不同的钢丝绳报废标准，具体标准应根据相关规定或标准进行评估。
同时，在钢丝绳实际使用过程中，还需要注意定期进行检测和维护，及时发现问题并采取相应措施，以确保钢丝绳的安全使用。
钢丝绳报废标准最新
钢丝绳报废标准最新钢丝绳是一种常见的起重设备，广泛应用于吊装、运输、采矿等领域。
然而，随着使用时间的增长，钢丝绳也会因受力过大、磨损、腐蚀等原因而逐渐老化，从而影响其使用安全性。
因此，制定钢丝绳报废标准对于保障工作安全至关重要。
一、钢丝绳的报废标准。
1. 外观检查。
钢丝绳在使用过程中，应定期进行外观检查。
一旦发现表面出现明显变形、断裂、磨损、腐蚀等情况，应及时停止使用，并进行更换。
外观检查是保障钢丝绳使用安全的第一步。
2. 直径测量。
钢丝绳的直径测量是判断其磨损程度的重要方法。
一般情况下，当钢丝绳直径减小原直径的10%时，应予以报废。
3. 内部检查。
定期对钢丝绳进行内部检查，发现断丝、变形、断裂等情况时，应立即停止使用，并进行更换。
4. 张力检测。
钢丝绳在使用过程中，受力过大会导致其强度下降。
因此，定期对钢丝绳进行张力检测，一旦发现张力超过允许范围，应立即停止使用。
5. 超期报废。
无论钢丝绳是否出现明显的损坏情况，一旦超过使用寿命，都应予以报废。
一般情况下，钢丝绳的使用寿命为3-5年，超过该期限即使外观无明显损坏，也应予以报废。
二、报废后的处理。
一旦钢丝绳达到报废标准，应立即停止使用，并进行标识。
报废的钢丝绳应进行统一的处理，一般情况下，可以进行回收利用或者进行专门的处理，确保不会对环境造成污染。
三、结语。
钢丝绳的报废标准是保障工作安全的重要环节，对于各类企业和单位来说都至关重要。
因此，我们应该加强对钢丝绳报废标准的学习和理解，确保每一根钢丝绳都能在达到报废标准之前，发挥其最大的作用。
同时，对于报废的钢丝绳，也应进行统一的处理，做到资源的合理利用和环境的保护。
通过对钢丝绳报废标准的学习，可以更好地保障工作安全，延长钢丝绳的使用寿命，减少因设备老化带来的安全隐患，为各类企业和单位的生产经营活动提供更加可靠的保障。
希望大家能够重视钢丝绳的报废标准，做好相关的管理工作，确保工作安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
钢丝绳报废标准
钢丝绳使用的安全程度由下列项目判定；
a. 断丝的性质和数量；
b. 绳端断丝；
c. 断丝的局部聚集；
d. 断丝的增加率；
e. 绳股断裂；
f. 由于绳芯损坏而引起的绳径减小；
g. 弹性减小；
h. 外部及内部磨损；
i. 外部及内部腐蚀；
j. 变形；
k.由于热或电弧造成的损坏。
i. 永久伸长的增加率。
所有的检验均应考虑以上各项因素并遵循各自的标准。
然而，钢丝绳的损坏往往是由各个因素综合积累造成的，这就应由主管人员判别并决定钢丝绳是报废还是继续使用。
对于钢丝绳的损坏，检验人员应弄清钢丝绳的损坏是否由机构上的缺陷所致，如果是这样，应建议在换新钢丝绳之前消除这缺陷。
1.1 断丝的性质和数量
起重机械的总体没汁不允许钢丝绳具有无限长的寿命。
对于6股和8股的钢丝绳，断丝主要发生在外表。
而对于多层绳股的钢丝绳(典型的多股结构)就不同，这种钢丝绳断丝大多数发生在内部，因而是“不可见的”断裂。
因此表1和表2考虑了这些因素，因此，当与GB/T5972-2006 2.5.2—2.5.11款中的因素结合起来考虑时，它适用于各种结构的钢丝绳。
当制订抗扭钢丝绳的报废标准时，应考虑钢丝绳的结构、工作时间及使用方式。
钢制滑轮上的抗扭钢丝绳中断丝根数的控制标准见表2的规定。
对出现润滑油以干或发生变质现象的局部绳段应予以特别注意。
注：①d——钢丝绳直径。
②填充钢丝不能看作承载钢线，因此要从检验数中扣除。
多层股钢丝绳仅考虑可见的外层强股。
带钢芯的钢丝绳，其绳芯看作内部绳股而不予考虑。
当吊运熔化或赤热金属、酸溶液、爆炸物，易燃物及有毒物品时，上表断丝数应相应减少一半。
1.2 绳端断丝
当绳端或其附近出现断丝时，即使数量很少也表明该部位应力很高，可能是由于绳端安装不正确造成的，应查明损坏原因。
如果绳长允许，应将断丝的部位切去重新合理安装。
1.3 断丝的局部聚集
如果断丝紧靠一起形成局部聚集，则钢丝绳应报废。
如这种断丝聚集在小于6d的绳长范围内，或者集中在任一支绳股里，那么，即使断丝数比表1表2的数值少，钢丝绳也应予以报废。
1.4 断丝的增加率
在某些使用场合，疲劳是引起钢丝绳损坏的主要原因，断丝则是在使用一个时期以后才开始出现，但断丝数逐渐增加，其时间间隔越来越短。
在此情况下，为了判定断丝的增加率，应仔细检验并记录断丝增加情况。
判明这个“规律”可用来确定钢丝绳未来报废的日期。
1.5 绳股断裂
如果出现整根绳股的断裂，则钢丝绳应报废。
1.6 由于绳芯损坏而引起的绳径减小
当钢丝绳的纤维芯损坏或钢芯(或多层结构中的内部绳股)断裂而造成绳径显著减小时，钢丝绳应报废。
微小的损坏，特别是当所有各绳股中应力处于良好平衡时，用通常的检验方法可能是不明显的。
然而这种情况会引起钢丝绳的强度大大降低。
所以，有任何内部细微损坏的迹象时，均应对钢丝绳内部进行检验子以查明。
一经证实损坏，则该钢丝绳就应报废。
1.7 外部磨损
钢丝绳外层绳股的钢丝表面的磨损，是由于它在压力作用下与滑轮和卷筒的绳槽接触摩擦造成的。
这种现象在吊载加速和减速运动时，钢丝绳与滑轮接触的部位特别明显，并表现为外部钢丝磨成平面状。
润滑不足，或不正确的润滑以及还存在灰尘和砂粒都会加剧磨损。
磨损使钢丝绳的断面积减小因而强度降低。
当外层钢丝磨损达到其直径的40%时，钢丝绳应报废。
当钢丝绳直径相对于公称直径减小7%或更多时，即使未发现断丝，该钢丝绳也应报废。
1.8 弹性减小
在某些情况下（通常与工作环境有关），钢丝绳的弹性会显著减小，若继续使用则是不安全的。
钢丝绳的弹性减小是较难发觉的，如检验人员有任何怀疑，则应征询钢丝绳专家的意见。
然而，弹性减小通常伴随下述现象：
a. 绳径减小；
b. 钢丝绳捻距伸长；
c. 由于各部分相互压紧，钢丝之间和绳股之间缺少空隙；
d. 绳股凹处出现细微的褐色粉末；
e. 虽未发现断丝，但钢丝绳明显的不易弯曲和直径减小比起单纯是由于钢丝磨损而引起的也要快得多。
这种情况会导致在动载作用下突然断裂，故应立即报废。
1.9 外部及内部腐蚀
腐蚀在海洋或工业污染的大气中特别容易发生。
它不仅减少厂钢丝绳的金属面积从而降低了破断强度，而且还将引起表面粗糙并从中开始发展裂纹以至加速疲劳。
严重的腐蚀还会引起钢丝绳弹性的降低。
1.9.1 外部腐蚀
外部钢丝的腐蚀可用肉眼观察。
当表面出现深坑，钢丝相当松弛时应报废。
1.9.2 内部腐蚀
内部腐蚀比经常伴随它出现的外部腐蚀较难发现。
但下列现象可供识别：
a. 钢丝绳直径的变化。
钢丝绳在绕过滑轮的弯曲部位直径通常变小。
但对于静止段的钢丝绳则常由于外层绳股出现锈积而引起钢丝绳直径的增加。
b. 钢丝绳外层绳股间的空隙减小，还经常伴随出现外层绳股之间断丝。
如果有任何内部腐蚀的迹象，则应由主管人员对钢丝绳进行内部检验。
若确认有严重的内部腐蚀，则钢丝绳应立即报废。
1.10 变形
钢丝绳失去正常形状产生可见的畸形称为“变形”。
这种变形部位(或畸形部位)可能引起变化，它会导致钢丝绳内部应力分布不均匀。
钢丝绳的变形从外观上区分，主要可分下述几种： 1.10.1 波浪形
波浪形的变形是：钢丝绳的纵向轴线成螺旋线形状。
这种变形不一定导致任何强度上的损失，但如变形严重即会产生跳动造成不规则的传动。
时间长了会引起磨损及断丝。
出现波浪形时，在钢丝绳长度不超过25d 的范围内，若d 1≥34d
，则钢丝绳应报废。
式中d 为钢丝绳的公称直径；d 1是钢丝绳变形后包络的直径。
1.10.2 笼状畸变
这种变形出现在具有钢芯的钢丝绳上。
当外层绳股发生脱节或者变得比内部绳股长的时候就会发生这种变形。
笼状畸变的钢丝绳应立即报废。
1.10.3 绳股挤出
这种状况通常伴随笼状畸变一起产生。
绳股被挤出说明钢丝绳不平衡。
绳股挤出的钢丝绳应立即报废。
1.10.4 钢丝挤出
此种变形是一部分钢丝或钢丝束在钢丝绳背着滑轮槽的一侧拱起形成环状。
这种变形常因冲击载荷而引起。
若此种变形严重时，则钢丝绳应报废。
1.10.5 绳径局部增大
钢丝绳直径有可能发生局部增大，并能波及相当长的一段钢丝绳。
绳径增大通常与绳芯畸变有关 (如在特殊环境中，纤维芯因受潮而膨胀)，其必然结果是外层绳股产生不平衡，而造成定位不正确。
绳径局部严重增大的钢丝绳应报废。
1.10.6 扭结
扭结是由于钢丝绳成环状在不可能绕其轴线转动的情况下被拉紧而造成的一种变形。
其结果是出现捻距不均而引起格外的磨损，严重时钢丝绳将产生扭曲，以致只留下极小一部分钢丝绳强度。
严重扭结的钢丝绳应立即报废。
1.10.7 绳径局部减小
钢丝绳直径的局部减小常常与绳芯的断裂有关。
应特别仔细检举靠绳端部位有无此种变形。
绳径局部严重减小的钢丝绳应报废。
1.10.8 部分被压扁
钢丝绳部分被压扁是由于机械事故造成的。
严重时，则钢丝绳应报废。
1.10.9 弯折
弯折是钢丝绳在外界影响下引起的角度变形。
这种变形的钢丝绳应立即报废。
1.11 由于热或电弧的作用而引起的损坏
钢丝绳经受了特殊热力的作用其外表出现可资识别的颜色时，该钢丝绳应予报废。
2 钢丝绳的使用情况记录
由检验人员对有关信息所作的正确记录，可用来预测给定类型的钢丝绳在起重机械上的有效性能。
这些信息在调整维修程序以及控制备用钢丝绳的库存方面都是有用的。
假如采用这种预测，也不能因此而放松检验或延长使用期限到超出本规范前述各条款所规定的条件。
3 与钢丝绳有关的设备情况
缠绕卷筒和滑轮应定期检查，以确保这些部件在其轴承上运转正常。
不灵活或被卡住的滑轮或转动件引起急剧的磨损且不均匀，因而引起对钢丝绳的严重磨损。
不起作用的平衡轮能引起绕过的钢丝绳受载不均衡。
所有滑轮槽底半径应与绳的公称直径相适应。
若槽底半径变得太大或太小，则应重新车削绳槽或更换滑轮。
4 钢丝绳检验记录
每次定期检验，用户应备有一个记录本，其中应记载每次对钢丝绳检验的情况。
5 钢丝绳的储存和鉴别
为防止备用钢丝绳的损坏，应储存在清洁而干燥的仓库内，并应提供检验记录或能清楚地鉴别钢丝绳的方法。
