钢丝绳报废标准
钢丝绳报废标准
钢丝绳报废标准
1.表层钢丝绳直径磨损超过原直径40%的报废
2.钢丝绳直径减少量达到7%时报废
3.钢丝绳有明显的内部腐蚀必须报废
4.局部外层钢丝绳伸长显“笼”状畸变必须报废
5.钢丝绳出现整股断裂必须报废
6.钢丝绳的纤维芯直径增大较严重时必须报废
7.钢丝绳发生扭结、变折塑性变形、麻芯脱出、受电弧高温灼伤影响钢丝绳性能指标时必须报废。
钢丝绳破断拉力
钢丝绳直径×钢丝绳直径×50÷1000=T 这是理论在实际的工作中必须还要除以4---8倍的安全系数
钢丝绳直径X钢丝绳直径X50/1000=钢丝绳的破断拉力（T）
例如：24X24X50/1000=28.8T
我们在实际的工作中要计算安全系数，所以要除以安全系数4~6
24X24X50/1000=28.8T,比如除以5 28.8T/5=5.76T 安全系数越高，吊的越少。
钢丝绳和吊带报废标准
钢丝绳和吊带报废标准如下：
钢丝绳报废标准：
1. 局部外层钢丝绳伸出呈笼形状态时。
2. 钢丝绳有一股折断。
3. 对于交互捻钢丝绳，其安全系数为6或7时（即用于起重吊装），其断丝数在一个节距内不得超过总丝数的10%。
4. 钢丝绳纤维芯的直径增大较严重时，绳芯脱出。
5. 钢丝绳有明显的内部腐蚀。
6. 钢丝绳的表面钢丝被腐蚀，磨损超过钢丝直径的40%以上。
7. 钢丝绳扭结、钢丝绳弯折，造成塑性变形。
8. 钢丝绳直径减少达7%时。
9. 钢丝绳受到电弧等高温的灼伤。
吊带报废标准：
1. 吊带在使用过程中，应严格检查掌握吊带的全面磨损、破损程度，达到下列标准规定的，必须报废。
2. 吊带的表面层多处局部严重磨损、断股，则应报废。
3. 吊带的两边多处局部破损，其严重处破损、缺损达到本吊带宽度的10%时，必须报废。
4. 吊扣的磨损部位，破损、断股达其截面积的5%时，则应报废。
5. 在使用中，若吊带被快口利器割断，达其截面积5%时，则应报废。
当吊带出现以上报废情况时，必须及时更换新的吊带以保障作业安全。
钢丝绳报废标准
钢丝绳报废标准
钢丝绳是一种常见的运输和起重工具，经常用于起重吊装、运载和牵引等工作。
然而，由于长期使用和受力，钢丝绳可能会出现磨损、断裂和变形等问题，导致使用安全性下降。
为了确保工作安全，对于报废的钢丝绳需要制定一些标准。
首先，磨损程度是判断钢丝绳是否报废的一个关键因素。
根据相关标准，钢丝绳直径的磨损不应超过钢丝绳直径的10%。
如果超过这个比例，就可能导致钢丝绳丧失强度和稳定性，并且容易发生断裂事故，因此应该及时报废。
其次，钢丝绳的断丝数量也是判断报废的重要参考依据。
通常情况下，若钢丝绳在钢丝绳长度的一条线上，断裂的钢丝数量超过钢丝绳直径的3%，则应当报废。
因为断丝数量的增加会导致钢丝绳强度下降，容易造成断裂和事故。
另外，钢丝绳的变形也是一个需要关注的因素。
如果钢丝绳发生明显的扭曲、变形或者螺旋形变，其在使用过程中会导致受力不均匀，容易出现破裂和断裂的情况。
因此，一旦钢丝绳出现明显的变形，建议及时报废以确保安全。
此外，在钢丝绳的使用寿命到期之后，也需要及时报废。
一般来说，钢丝绳的使用寿命可根据其材质、使用环境和使用频率等因素来确定。
一旦超过使用寿命，钢丝绳可能由于疲劳损伤而发生断裂，因此应及时更换。
总之，钢丝绳在报废前需要参考以下标准：磨损程度不超过直
径的10%、断丝数量不超过直径的3%、明显的变形、使用寿命到期。
通过制定和遵守这些标准，可以确保钢丝绳的安全使用，并减少事故的发生。
钢丝绳的报废类型、内容及标准

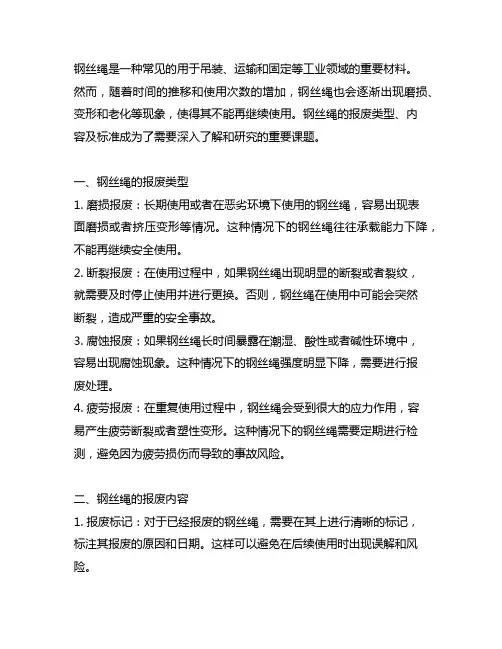

钢丝绳是一种常见的用于吊装、运输和固定等工业领域的重要材料。
然而，随着时间的推移和使用次数的增加，钢丝绳也会逐渐出现磨损、变形和老化等现象，使得其不能再继续使用。
钢丝绳的报废类型、内容及标准成为了需要深入了解和研究的重要课题。
一、钢丝绳的报废类型1. 磨损报废：长期使用或者在恶劣环境下使用的钢丝绳，容易出现表面磨损或者挤压变形等情况。
这种情况下的钢丝绳往往承载能力下降，不能再继续安全使用。
2. 断裂报废：在使用过程中，如果钢丝绳出现明显的断裂或者裂纹，就需要及时停止使用并进行更换。
否则，钢丝绳在使用中可能会突然断裂，造成严重的安全事故。
3. 腐蚀报废：如果钢丝绳长时间暴露在潮湿、酸性或者碱性环境中，容易出现腐蚀现象。
这种情况下的钢丝绳强度明显下降，需要进行报废处理。
4. 疲劳报废：在重复使用过程中，钢丝绳会受到很大的应力作用，容易产生疲劳断裂或者塑性变形。
这种情况下的钢丝绳需要定期进行检测，避免因为疲劳损伤而导致的事故风险。
二、钢丝绳的报废内容1. 报废标记：对于已经报废的钢丝绳，需要在其上进行清晰的标记，标注其报废的原因和日期。
这样可以避免在后续使用时出现误解和风险。
2. 破坏处理：对于报废的钢丝绳，需要对其进行破坏处理，以避免被不法分子拾取和继续使用，造成安全隐患。
3. 记录保存：对于报废的钢丝绳，需要及时进行记录并保存，以备后续的安全评估和事故分析。
三、钢丝绳的报废标准1. 国家标准：我国《钢丝绳检验规程》GB/T xxx-2006 对于钢丝绳的报废检查和标准作出了明确的规定，包括了磨损、断裂、腐蚀和疲劳等报废情况的判定标准。
2. 行业标准：除了国家标准之外，行业标准和企业标准也对于钢丝绳的报废类型和标准进行了更为详细的规定，包括了不同工况下的使用寿命和报废判定标准。
钢丝绳的报废类型、内容及标准是重要的安全管理内容，只有严格遵守报废标准，及时进行报废处理，才能够保障钢丝绳在使用过程中的安全和可靠性。
钢丝绳报废标准
钢丝绳报废标准1，外部磨损钢丝绳外层绳股的钢丝表面的磨损，是由于它在压力作用下与滑轮和卷筒的绳槽接触摩擦造成的。
这种现象在吊载加速和减速运动时，钢丝绳与滑轮接触的部位特别明显，并表现为外部钢丝磨成平面状。
润滑不足，或不正确的润滑以及还存在灰尘和砂粒都会加剧磨损。
磨损使钢丝绳的断面积减小因而强度降低。
当外层钢丝磨损达到其直径的40％时，钢丝绳应报废。
当钢丝绳直径相对于公称直径减小7％或更多时，即使未发现断丝，该钢丝绳也应报废。
2，外部及内部腐蚀腐蚀在海洋或工业污染的大气中特别容易发生。
它不仅减少了钢丝绳的金属面积从而降低了破断强度，而且还将引起表面粗糙并从中开始发展裂纹以至加速疲劳。
严重的腐蚀还会引起钢丝绳弹性的降低。
2.1 外部腐蚀外部钢丝的腐蚀可用肉眼观察。
当表面出现深坑，钢丝相当松弛时应报废。
2.2 内部腐蚀内部腐蚀比经常伴随它出现的外部腐蚀较难发现。
但下列现象可供识别：a.钢丝绳直径的变化。
钢丝绳在绕过滑轮的弯曲部位直径通常变小。
但对于静止段的钢丝绳则常由于外层绳股出现锈积而引起钢丝绳直径的增加。
b.钢丝绳外层绳股间的空隙减小，还经常伴随出现外层绳股之间断丝。
如果有任何内部腐蚀的迹象，则应由主管人员对钢丝绳进行内部检验。
若确认有严重的内部腐蚀，则钢丝绳应立即报废。
3，变形钢丝绳失去正常形状产生可见的畸形称方“变形”。
这种变形部位(或畸形部位)可能引起变化，它会导致钢丝绳内部应力分布不均匀。
钢丝绳的变形从外观上区，主要可分下述几种：波浪形波浪形的变形是：钢丝绳的纵向轴线成螺旋线形状。
这种变形不一定导致任何强度上的损失，但如变形严重即会产生跳动造成不规则的传动。
时间长了会引起磨损及断丝。
出现波浪形时，在钢丝绳长度不超过25d的范围内，若d1≥4d/3，则钢丝绳应报废。
式中d为钢丝绳的公称直径；d1是钢丝绳变形后包络的直径。
3.2 笼状畸变这种变形出现在具有钢芯的钢丝绳上。
当外层绳股发生脱节或者变得比内部绳股长的时候就会发生这种变形。
建筑施工钢丝绳报废标准

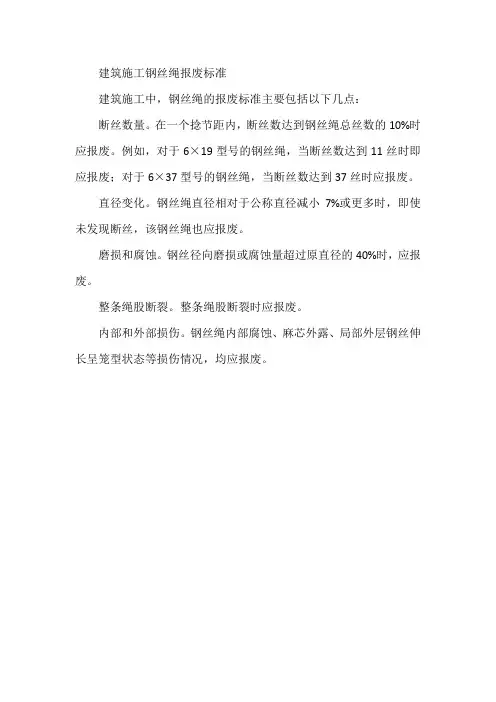

建筑施工钢丝绳报废标准
建筑施工中，钢丝绳的报废标准主要包括以下几点：
断丝数量。
在一个捻节距内，断丝数达到钢丝绳总丝数的10%时应报废。
例如，对于6×19型号的钢丝绳，当断丝数达到11丝时即应报废；对于6×37型号的钢丝绳，当断丝数达到37丝时应报废。
直径变化。
钢丝绳直径相对于公称直径减小7%或更多时，即使未发现断丝，该钢丝绳也应报废。
磨损和腐蚀。
钢丝径向磨损或腐蚀量超过原直径的40%时，应报废。
整条绳股断裂。
整条绳股断裂时应报废。
内部和外部损伤。
钢丝绳内部腐蚀、麻芯外露、局部外层钢丝伸长呈笼型状态等损伤情况，均应报废。
钢丝绳报废标准
钢丝绳报废标准
1.钢丝绳的断丝数达到以下数量，应予报废：
2.当吊运熔化或炽热金属、酸溶液、爆炸物、易燃物及有毒物品时，第一项中
规定的断丝数相应减少一半；
3.如果断丝紧靠在一起形成局部聚集，则钢丝绳应报废。
如这种断丝聚集在小
于6d的长度范围内，或者集中在任一支绳股里，那么，即使断丝数比第一项中规定的数值小，钢丝绳也应予报废；
4.如果出现整根绳股断裂，则钢丝绳应报废；
5.当钢丝绳的纤维芯损坏或绳芯（或多层结构中的内部绳股）断裂而造成绳径
显著减少时，钢丝绳应报废；
6.钢丝绳的弹性显著减少，虽未发现断丝，但钢丝绳明显的不易弯曲和直径减
少，这种情况会导致在动载作用下突然断裂，应立即报废；
7.当外层钢丝绳磨损达到其直径的40%时，钢丝绳应报废；当钢丝绳直径相对
于公称直径减少7%或更多时，即使未发现断丝，也应报废；
8.当钢丝绳表面因腐蚀而出现深坑，钢丝相当松弛时应报废；
9.当确认钢丝绳有严重的内部腐蚀，则钢丝绳应立即报废；
10.当钢丝绳出现笼状畸变、严重的钢丝挤出、绳径局部严重增加或减少、严重
的扭结、严重的被压扁、严重的波形变形等上述变形情况之一时，钢丝绳应立即报废；
11.由于热或电弧的作用而引起损坏的钢丝绳应予以报废。
钢丝绳断丝报废标准
.
'.
钢丝绳断丝报废标准达到以下标准之一班组就应申请报废：
1、钢丝绳在一个捻节距内断丝数达钢丝绳总丝数的10％。
对于由粗细丝组成的钢丝绳，断丝数的计算是细丝一根算一根，粗丝一根算1.7根。
2、钢丝径向磨损或腐蚀量超过原直径的40％则应报废，当不到40％时，可按规定折减断丝数报废。
3、整条绳股断裂应报废。
4、当钢丝绳直径相对于公称直径减小7%或更多时，即使未发现断丝，该钢丝绳也应报废。
5、麻芯外露应报废。
6、钢丝绳有明显的腐蚀应报废。
7、局部外层钢丝伸长呈笼型状态应报废。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
钢丝绳报废标准
摘自《起重机械用钢丝绳检验和报废实用规范》（GB5972—86）
2．5 报废标准
2．5．1 断丝的性质和数量
起重机械的总体设计不允许钢丝绳具有无限长的寿命。
对于6股和8股的钢丝绳，断丝主要发生在外表。
而对于多层绳股的钢丝绳（典型的多股结构）就不同，这种钢丝绳断丝大多数发生在内部，因而是“不可见的”断裂。
下表考虑了这些因素，因此，当与2.5.2~2.5.11款中的因素结合起来考虑时，它适用于各种结构的钢丝绳。
断丝数
注：1．d——钢丝绳直径。
2．填充钢丝不能看做承载钢丝，因此要从检验数中扣除。
多层股钢丝绳仅考虑可见的外层绳股。
带钢芯的钢丝绳，其绳芯看做内部绳股而不予考虑。
当吊运熔化或赤热金属、酸溶液、爆炸物、易燃物及有毒物品时，上表断丝数应相应减少一半。
2．5．2 绳端断丝
当绳端或其附近出现断丝时，即使数量很少也表明该部位应力很高，可能是由于绳端安装不正确造成的，应查明损坏原因。
如果绳长允许，应将断丝的部位切去重新合理安装。
2．5．3 断丝的局部聚集
如果断丝紧靠一起形成局部聚集，则钢丝绳应报废。
如这种断线聚集在小于6d 的绳长范围内，或者集中在任一支绳股里，那么，即使断丝数比表列的数值少，钢丝绳也应予报废。
2．5．4 断丝的增加率
在某些使用场合，疲劳是引起钢丝绳损坏的主要原因，断丝则是在使用一个时期以后才开始出现，但断丝数逐渐增加，其时间间隔越来越短。
在此情况下，为了判定断丝的增加率，应仔细检验并记录断丝增加情况。
判明这个“规律”可用来确定钢丝绳未来报废的日期。
2．5．5 绳股断裂
如果出现整根绳股的断裂，则钢丝绳应报废。
2．5．6 由于绳芯损坏而引起的绳径减小
当钢丝绳的纤维芯损坏或钢芯（或多层结构中的内部绳股）断裂而造成绳径显著减小时，钢丝绳应报废。
微小的损坏，特别是当所有各绳股中应力处于良好平衡时，用通常的检验方法可能是不明显的。
然而这种情况会引起钢丝绳的强度大大降低。
所以，有任何内部细微损坏的迹象时，均应对钢丝绳内部进行检验予以查明。
一经证实损坏，则该钢丝绳就应报废。
2．5．7 弹性减小
在某些情况下（通常与工作环境有关），钢丝绳的弹性会显著减小，若继续使用则是不安全的。
钢丝绳的弹性减小是较难发觉的，如检验人员有任何怀疑，则应征询钢丝绳专家的意见。
然而，弹性减小通常伴随下述现象：
a．绳径减小；
b．钢丝绳捻距伸长；
c．由于各部分相互压紧，钢丝之间和绳股之间缺少空隙；
d．绳股凹处出现细微的褐色粉末；
e．虽未发现断丝，但钢丝绳明显的不易弯曲和直径减小比起单纯是由于钢丝磨损而引起的也要快得多。
这种情况会导致在动载作用下突然断裂，故应立即报废。
2．5．8 外部及内部磨损
产生磨损的两种情况：
a．内部磨损及压坑
这种情况是由于绳内各个绳股和钢丝之间的摩擦引起的，特别是当钢丝绳经受弯曲时更是如此。
b．外部磨损
钢丝绳外层绳股的钢丝表面的磨损，是由于它在压力作用下与滑轮和卷筒的绳槽接触摩擦造成的。
这种现象在吊载加速和减速运动时，钢丝绳与滑轮接触的部位特别明显，并表现为外部钢丝磨成平面状。
润滑不足，或不正确的润滑以及还存在灰尘和砂粒都会加剧磨损。
磨损使钢丝绳的断面积减小因而强度降低。
当外层钢丝磨损达到其直径的40%时，钢丝绳应报废。
当钢丝绳直径相对于公称直径减小7%或更多时，即使未发现断丝，该钢丝绳也应报废。
2．5．9 外部及内部腐蚀
腐蚀在海洋或工业污染的大气中特别容易发生。
它不仅减少了钢丝绳的金属面积从而降低了破断强度，而且还将引起表面粗糙并从中开始发展裂纹以至加速疲劳。
严重的腐蚀还会引起钢丝绳弹性的降低。
2．5．9．1 外部腐蚀
外部钢丝的腐蚀可用肉眼观察。
当表面出现深坑，钢丝相当松弛时应报废。
2．5．9．2 内部腐蚀
内部腐蚀比经常伴随它出现的外部腐蚀较难发现。
但下列现象可供识别：
a．钢丝绳直径的变化。
钢丝绳在绕过滑轮的弯曲部位直径通常变小。
但对静止段的钢丝绳则常由于外层绳股出现锈积而引起钢丝绳直径的增加。
b．钢丝绳外层绳股间的空隙减小，还经常伴随出现外层绳股之间断丝。
如果有任何内部腐蚀的迹象，则应由主管人员对钢丝绳进行内部检验。
若确认有严重的内部腐蚀，则钢丝绳应立即报废。
2．5．10 变形
钢丝绳失去正常形状产生可见的畸形称为“变形”。
这种变形部位（或畸形部位）可能引起变化，它会导致钢丝绳内部应力分布不均匀。
钢丝绳的变形从外观上区分，主要可分下述几种：
2．5．10．1 波浪形（见图）
波浪形的变形是：钢丝绳的纵向轴线成螺旋线形状。
这种变形不一定导致任何强度上的损失，但如变形严重即会产生跳动造成不规则的传动。
时间长了会引起磨损及断丝。
≥4d/3，则钢丝绳应报出现波浪形时，在钢丝绳长度不超过25d的范围内，若d
1
废。
式中d为钢丝绳的公称直径；d1是钢丝绳变形后包络的直径。
2．5．10．2 笼状畸变
这种变形出现在具有钢芯的钢丝绳上。
当外层绳股发生脱节或者变得比内部绳股长的时候就会发生这种变形。
笼状畸变的钢丝绳应立即报废。
2．5．10．3 绳股挤出
这种状况通常伴随笼状畸变一起产生。
绳股被挤出说明钢丝绳不平衡。
绳股挤出的钢丝绳应立即报废。
2．5．10．4 钢丝挤出
此种变形是一部分钢丝或钢丝束在钢丝绳背着滑轮槽的一侧拱起形成环状。
这种变形常因冲击载荷而引起。
若此种变形严重时，则钢丝绳应报废。
2．5．10．5 绳径局部增大
钢丝绳直径有可能发生局部增大，并能波及相当长的一段钢丝绳。
绳径增大通常与绳芯畸变有关（如在特殊环境中，纤维芯因受潮而膨胀），其必然结果是外层绳股产生不平衡，而造成定位不正确。
绳径局部严重增大的钢丝绳应报废。
2．5．10．6 扭结
扭结是由于钢丝绳成环状在不可能绕其轴线转动的情况下被拉紧而造成的一种变形。
其结果是出现捻距不均而引起格外的磨损，严重时钢丝绳将产生扭曲，以致只留下极小一部分钢丝绳强度。
严重扭结的钢丝绳应立即报废。
2．5．10．7 绳径局部减小
钢丝绳直径的局部减小常常与绳芯的断裂有关。
应特别仔细检验靠绳端部位有无此种变形。
绳径局部严重减小的钢丝绳应报废。
2．5．10．8 部分被压扁
钢丝绳部分被压扁是由于机械事故造成的。
严重时，则钢丝绳应报废。
2．5．10．9 弯折
弯折是钢丝绳在外界影响下引起的角度变形。
这种变形的钢丝绳应立即报废。
2．5．11 由于热或电弧的作用而引起的损坏
钢丝绳经受了特殊热力的作用其外表出现可资识别的颜色时，该钢丝绳应予报废。
