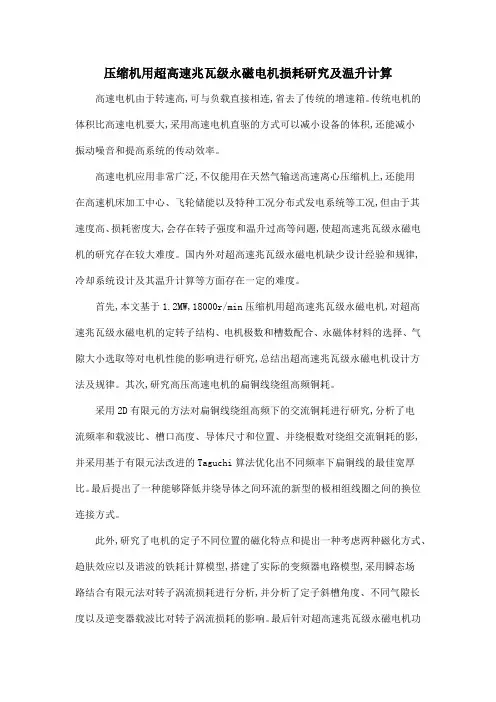

压缩机用超高速兆瓦级永磁电机损耗研究及温升计算

压缩机用超高速兆瓦级永磁电机损耗研究及温升计算

压缩机用超高速兆瓦级永磁电机损耗研究及温升计算高速电机由于转速高,可与负载直接相连,省去了传统的增速箱。

传统电机的体积比高速电机要大,采用高速电机直驱的方式可以减小设备的体积,还能减小振动噪音和提高系统的传动效率。

高速电机应用非常广泛,不仅能用在天然气输送高速离心压缩机上,还能用在高速机床加工中心、飞轮储能以及特种工况分布式发电系统等工况,但由于其速度高、损耗密度大,会存在转子强度和温升过高等问题,使超高速兆瓦级永磁电机的研究存在较大难度。

国内外对超高速兆瓦级永磁电机缺少设计经验和规律,冷却系统设计及其温升计算等方面存在一定的难度。

首先,本文基于1.2MW,18000r/min压缩机用超高速兆瓦级永磁电机,对超高速兆瓦级永磁电机的定转子结构、电机极数和槽数配合、永磁体材料的选择、气隙大小选取等对电机性能的影响进行研究,总结出超高速兆瓦级永磁电机设计方法及规律。

其次,研究高压高速电机的扁铜线绕组高频铜耗。

采用2D有限元的方法对扁铜线绕组高频下的交流铜耗进行研究,分析了电流频率和载波比、槽口高度、导体尺寸和位置、并绕根数对绕组交流铜耗的影,并采用基于有限元法改进的Taguchi算法优化出不同频率下扁铜线的最佳宽厚比。

最后提出了一种能够降低并绕导体之间环流的新型的极相组线圈之间的换位连接方式。

此外,研究了电机的定子不同位置的磁化特点和提出一种考虑两种磁化方式、趋肤效应以及谐波的铁耗计算模型,搭建了实际的变频器电路模型,采用瞬态场路结合有限元法对转子涡流损耗进行分析,并分析了定子斜槽角度、不同气隙长度以及逆变器载波比对转子涡流损耗的影响。

最后针对超高速兆瓦级永磁电机功率密度和损耗密度大、散热困难的问题,采用定子水冷与转子和定子槽内风冷相结合的冷却方式,机壳采用螺旋水道,转子和定子槽风道采用轴向通风道,建立了温度场计算模型,分析了流风速、水流速以及螺旋水道宽度对电机各个部位温度的影响。

空调压缩机中永磁同步电机的损耗分析

空调压缩机中永磁同步电机的损耗分析

式 中: P ——铜 线电阻率 ;L a ——半匝线 圈长 N —— 每相绕组 串联 匝数 ; N _ 并绕 根数 厂 _
1 永磁 电机 中的损耗
电机 损耗直 接影 响电机效率 ,同时也是 电机温 升的来源 。 电机损 耗可 分为铜 耗 、铁耗 、杂散损耗 和机 械损耗 。其 中铜耗 即 电机 绕组 上产生 的损耗 ;铁 耗指铁 心 中磁场 变化而 引起 的损 耗 ,包括 磁滞 损耗 、涡流损 耗和附加 损耗 ;杂 散损耗是 指其他
p : p +p +p c h ( 、 4
2 1 电机铁芯叠 高对 效率的影响 . 不 同的叠高可 以平衡铁耗 和铜耗 的分布 ,最优 的叠 高不仅 要 满足 能效 的要 求 ,同时也要兼 顾成本 。假设样 机反 电动势 、
式中 P ——铁 芯损耗 ;P —— 磁滞损耗 P —— 涡流损耗 ;P —— 附加损耗 其中:
R:

槽 满率相 同,铁芯 冲片结构不变 。
( ) B: ( 5)
随着叠 高增加 ,铁耗几何 增加 ,同时 由于电阻减 少 ,电机
的铜耗 降低 ,在一 定叠 高范 围内 ,铜耗 的降低 幅度要大 于铁耗 增 大幅度 ,电机 的效率 上升 。但 叠高增 加到一定 程度 ,电机效 率趋 于不变 ,甚至降低 ,即存在一个最佳 的叠 高。
P. 3 c = IR ( 1)
式中1 为绕组相 电流 ;R为绕组相电阻 ,其 中 :

为提 高电机效 率 ,首先 需要分析 电机损耗 。电机损耗 主要 包 括铜 损 、铁损 、机械损 及杂散 损耗 ,如果能在设 计 电机 结构
时合理分配各损 耗 ,则能使 电机效率达到最 优。
Abs r c : I t e i — o d ti n y t m m st o t e l c r c t i c n u e f r p r t n t e c mp e s r ta t n h a r c n i o s s e , o f h e e t i i y S o s m d o o e a i g h o r s o . T r f re d v o n a he e o , e el pi g hi h g ef i e y o pr s o i n c s a t i c e e h e e g e fi i n y. T f ci nc c m e s r s e e s ry o n r as t e n r y f c e c o

压缩机效率及损失分析.完整版PPT资料

压缩机效率及损失分析.完整版PPT资料

13.7%
总损失量 例
总损失
电机 部
压缩 部
铜损和铁损应少。 偏离负荷损失应少。 泵体负荷和电机力矩的匹配 。
吸入 过程
Accum 内流动损失应少。 Accum 内部容积优化。 吸入端口流动阻抗应少。
泄漏/ 再膨胀/ 热传递
间隙部泄漏应少。 余隙容积应少。 再膨胀应少。 热传递损失应少。
排出 过程
过压缩应少。 排气阻抗应少。 阀片的应答性(灵敏度)应好。
Roller与上下缸盖 Roller与曲轴偏心部 Roller与汽缸内径
叶片摩擦损失
叶片与叶片槽 叶片与上下缸盖
Vane先端与Roller
平衡块风阻损失
平衡块形状
铁损(泵体负荷与电机力矩的匹配) 铜损
曲轴短轴外径-下缸盖内径 曲轴偏心部直径-活塞内径 活塞径向间隙 Piece-D尺寸和活塞厚度 部品精度
压缩机性能因子逻辑树(三)
性能参数
制冷能力
容积效率
余隙容积 吸气损失 热传递损失 泄露损失
输入功 压缩效率
(图示效率?)
过压缩损失 过膨胀损失? 再膨胀损失
机械效率 电机效率
轴/轴承摩擦损失 活塞摩擦损失 叶片摩擦损失 平衡块风阻损失
铁损 铜损
Valve尺寸
挡板参数 Port口尺寸 Muffler
Valve形状尺寸、长度、厚度、材料 (防止逆流)
挡板形状、升程量
Port口直径、高度、位置
容腔大小,形状,出气口位置及大小
吸气口
吸气口角度,尺寸(节流、回流)
消音孔 尺寸 斜切口尺寸
Port口尺寸
消音孔直径、深度 切刀直径、斜切口角度 切刀倾斜角度 Port口直径、高度

高速永磁电机结构设计及损耗分析

高速永磁电机结构设计及损耗分析

高速永磁电机结构设计及损耗分析2 身份证号码:******************摘要:高速高功率密度永磁电机,随着电机单位体积输出功率及损耗的增加与电机壳体表面积的减小,电机单位体积的发热量大,导致整机温升高,所以精准确定电机的各种损耗分布及数值,选取适合的冷却方式,并合理布局电机散热结构,对高速高功率永磁电机的设计尤为重要。

本文从电机最大工作点的损耗计算入手,分析电机发热特点,优选电机的散热方式并按散热方式设计电机的冷却结构,对电机进行热仿真分析。

以一台5 kW13000 r/min 航空油泵电机设计为例,对样机进行了散热结构设计及热场分析。

试验数据表明,电机的各种损耗分布、数值计算及热场分析准确。

关键词:高速;永磁电机;结构设计;损耗分析引言高速永磁电机广泛应用于微电机、高速磨床、压缩机、发电机等多领域,电机具有体积小、功率密度大、转速快等特点,但同时电机也因散热面积有限,温升会较高;转速过快,电机转子强度和刚度和轴承选择因不满足长期运行要求而限制了高速永磁电机的进一步应用。

高速永磁电机虽然高速度,但其原理仍符合基本的电磁原理,需要解决就是高转速带来的一此难题,转速快,转了的离心力变较大,同时转动时风磨损较大,电机定了空间有限、散热面积有限、温升便会较普通电机高。

因此需要从材料结构、性能多个方面进行创新,将电机温度降低、转了强度提高、风损制降低,达到使用要求。

1电机解析模型多功能便携式电动工具高速永磁电机使用方波驱动,转子为内转子,永磁体为表贴式,磁极为整体磁环以适应高速运转,极弧系数为1,使用钕铁硼永磁材料,无磁钢紧圈。

为降低磁场交变频率,需减小极对数,1对极电机的定子轭和定子齿过宽,不利于减少铜耗,且转矩脉动高,故采用2对极,磁环整体充磁。

为减小绕组端部长度,简化工艺,使用分数槽集中绕组,定子为6槽,电机结构与主要尺寸。

电机外径及长度均已确定,部分已经确定的尺寸及参数。

高速高速永磁电机主要损耗包括铜耗和铁耗,另有转子涡流损耗、空气摩擦损耗、机械摩擦损耗等损耗,铜耗和铁耗除了受到定子裂比的影响以外,还受到铁心磁密幅值的影响。

高效永磁同步电动机空载杂散损耗计算及分析

高效永磁同步电动机空载杂散损耗计算及分析
中图分类号 : T M3 5 1 ; T M3 4 1 文献标志码 : A 文章编 号 : 1 0 0 4 - 7 0 1 8 ( 2 0 1 5பைடு நூலகம்) 0 8 - 0 0 0 9 - 0 5
An a l y s i s a n d Ca l c u l a t i o n o n No - Lo a d S t r a y Lo s s o f Hi g h E ic f i e n c y P MS M
e l e me n t me t h o d wa s a d o p t e d t o a n a l y z e t h e n o — l o a d s t r a y l o s s d i s t i r b u t i o n i n e a c h p a r t o f mo t o r s b y t a k i n g s i x s e t s o f 4 - p o l e
0引 言
铜耗 、 铁耗、 机 械 损 耗 的研 究 较 为 成 熟 , 但 是 杂
体 端 部漏磁 场 在铁 心附 近 的金 属结 构件 中产 生 的涡 流损 耗 。 空载 电流 引起 的杂 散 损耗 增 量 由三部 分 组 成 : i
散损耗的研 究至今仍不够 完整¨ J 。杂散损耗 的研
i n t e i r o r h i g h e ic f i e n c y P MS M a s a n e x a mp l e .F u r t h e r mo r e t h e n o — l o a d s t r a y l o s s o f wa s c a l c u l a t e d .B y c o mp a in r g t h e c a l - c u l a t e d r e s u l t s wi t h t h e e x p e ime r n t a l d a t a ,t h e s t r a y l o s s c o e f i f c i e n t wa s s u mma r i z e d,a n d i t ma y b e e ic f i e n t f o r t h e r e f e r - e n c e a n d c a l c u l a t i o n o f t h e s t r a y l o s s t h a t c a u s e d b y l i n e -s t a t r P MS M. Ke y wo r d s : P MS M; l o s s ; h i g h e f f i c i e n c y ; i f n i t e e l e me n t

面向有限元下压缩机用永磁同步电机的退磁研究

面向有限元下压缩机用永磁同步电机的退磁研究

面向有限元下压缩机用永磁同步电机的退磁研究在新时期环境下,诸多电器设备中的压缩机会用到永磁同步电机,而此类电机实际运行状态直接对压缩机的性能造成影响,其中永磁同步电机的退磁情况则会严重影响其电机的运行,这就需要做好对压缩机用永磁同步电机的退磁研究,尽可能避免这种情况的发生。

下面,本文就以有限元的方法实施评价方法的构建,来对压缩机用永磁同步电机的退磁实施研究,希望对相关工作的开展提供参考。

标签:有限元;压缩机;永磁同步电机;退磁研究目前空调成为了人们生活和工作中不可或缺的电器设备,而为了更好提升空调的舒适性以及能效性,对变频空调的研发力度逐渐增加。

而变频空调内压缩机所用的是永磁同步的电机实施驱动,但当电机发生异常的情况后,可能导致瞬时的电流突然增加,使永磁体发生不可逆的退磁情况,进而对电机运行性能产生影响。

而想要实现电机能够正常和稳定地运行,就需要对电机设计期间就需要做好对其退磁的研究,避免后期出现异常现象。

1.压缩机用永磁同步电机的退磁原理分析现阶段空调所用变频压缩机其内部电机一般采用钕铁硼磁铁,其基本的磁性能情况,可以通过磁滞回线进行反映,也就是B=f(H),钕铁硼磁铁磁感应强度B大小会随磁场强度变化而发生变化,如下图1。

按照上图进行分析,当一块没有磁化的钕铁硼磁铁位于变化的磁场对其进行磁化时,磁化曲线先自坐标的原点0起始,其磁感应强度B会随磁场的强度增加而增大,且渐渐趋于a点饱和的状态。

后再增加外加磁场的强度,B基本是保持不变的,此时a点所对应的磁感应强度Bs被称作饱和磁感应强度[1]。

在钕铁硼磁铁进行充磁且达到了飽和状态后,此时逐渐减小外加的磁场强度,则钕铁硼磁铁内磁感应强度也会随之逐渐减小,而B-H的关系不依照0a曲线下降,而是按图1内的ab曲线下降。

在外加的磁场是零时,钕铁硼磁铁内磁感应的强度为Br,此时B发生的变化比H变化存在滞后性。

即H为0时,B的值是Br,此现象就是钕铁硼磁铁的磁滞特性,而Br为磁感应的剩余强度。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

空调压缩机中永磁同步电机的损耗分析陈东锁 卢素华 陈 彬(国家节能环保制冷设备工程技术研究中心 珠海 519070)摘要:在空调系统中,电能主要用于压缩机运转,因此提高效率对于开发高效压缩机非常关键。

为了提高永磁电机的效率,需要减少各种形式的电机损耗。

永磁同步电动机其运行频率经常发生变化,致使电机内部的损耗随之改变。

本文分析了影响永磁电机损耗的主要因素及其变化规律,得到一些对电机参考设计具有指导意义的结论。

关键词:永磁同步电机;有限元;铁耗;铜耗Abstract:In the air-condition system, most of the electricity is consumed for operating the compressor.Therefore, developing a high efficiency compressor is necessary to increase the energy efficiency. To increase the efficiency of the PM motor, a reduced multiform loss is needed. The operation frequency of permanent magnet synchronous motor (PMSM) varies frequently, and its losses change correspondingly. In this paper, the main factor which affects losses and its variation were investigated, some conclusions which have guiding significance for the reference design of the motor were obtained.Key words:permanent magnet synchronous motors;finite element;iron loss;copper loss引言电机作为空调压缩机的核心部分,其效率的高低直接影响压缩机COP大小,所以提高电机的效率成为提高压缩机能效的主要途径。

永磁同步电机具有体积小、效率高、输出转矩大等特点,应全球节能要求,永磁同步电机逐渐取代异步电机广泛应用于空调压缩机中。

为提高电机效率,首先需要分析电机损耗。

电机损耗主要包括铜损、铁损、机械损及杂散损耗,如果能在设计电机结构时合理分配各损耗,则能使电机效率达到最优。

1永磁电机中的损耗电机损耗直接影响电机效率,同时也是电机温升的来源。

电机损耗可分为铜耗、铁耗、杂散损耗和机械损耗。

其中铜耗即电机绕组上产生的损耗;铁耗指铁心中磁场变化而引起的损耗,包括磁滞损耗、涡流损耗和附加损耗;杂散损耗是指其他损耗的统称,主要来源于电机内的漏磁场和谐波磁场;机械损耗是指轴承摩擦损耗、转子旋转时引起转子表面与冷却气体之间的摩擦损耗等。

1.1 铜耗根据焦耳定律,电机的铜耗与电机绕组阻值和绕组内的电流有关,其计算公式如下:P I R3Cu2=(1)式中I为绕组相电流;R为绕组相电阻,其中:(2)式中:ρ——铜线电阻率;L av——半匝线圈长N——每相绕组串联匝数; N t——并绕根数a——并联支路数 d——铜线直径永磁电机中由T=K t I可知,PWRW dNLCuav22222U Ud dU U(3) ——气隙磁通 ——绕组因数根据上述可知降低铜损的方法有:增加导线截面积、缩短绕组端部长度,工艺上提高绕组因数和槽满率,合理选用和设计磁钢,以保证足够大的气隙磁场。

1.2 铁耗铁耗是永磁同步电机的另一主要损耗,铁心损耗来源于电机内电磁场的变化。

变频电机中,随着转速的增加,电机铁心损耗逐渐增加,且增加的速度越来越快,在高频时铁心损耗逐渐成为电机内部的主要损耗。

较为精确的铁心损耗计算方法是以电机电磁场计算为基础的分立铁耗计算模型,将铁耗分为涡流损耗 p e 、磁滞损耗 p h 和附加损耗 p exc ,分别进行计算。

p p p p Fe h e exc =++ (4) 式中 p Fe ——铁芯损耗;p h ——磁滞损耗p e ——涡流损耗;p exc ——附加损耗其中:()P K fK B B h h m m a= (5)()P K f d dB d 2e e 222r i i i =r#(6)()P K f d dB d 2..exc exc 150215r i i i =r #(7) 其中、为磁滞损耗系数,为交变磁场波的频率,为磁场波的幅值,,为硅钢片的磁通密度波,为经典涡流损耗系数,为附加损耗系数。

从式(4)(5)(6)(7)得知铁损主要与铁芯中的磁通密度、材料厚度及特性有关,在电机设计上,选用高性能的硅钢片、降低齿轭部的磁密、合理设计扣点位置、数量大小等都是降低铁损的途径。

1.3 杂散损耗杂散损耗又称附加损耗,是由定子电流和转子永磁体产生的漏磁场及高次谐波磁场,以及由气隙磁场变化而引起的损耗。

永磁同步电机气隙磁密中含有丰富的谐波分量,减小杂散损耗必须从削弱谐波入手。

为了减小杂散损耗,具体的方法从下面四个方面着手:(1) 采用合适的极槽配合,提高基波绕组因数;(2) 适当增加气隙长度,随着气隙的增大,气隙磁场基波磁密和谐波磁密均相对减小;(3) 利用不均匀气隙改善空载气隙磁密波形,降低气隙中磁场谐波;(4) 通过选择合适的绕组型式和节距,如采用短距绕组,削弱相带中的谐波分量,减小绕组中谐波电流的含量。

2 电机效率优化研究电机优化设计是通过选择合理电机尺寸,从而获得较优电机性能,如提高转矩、提高效率、降低转矩波动、降低温升等。

本文针利用有限元软件MAXWELL 仿真不同电机叠高、不同永磁体尺寸的电机效率趋势。

通过对比分析,找到了电机叠高和永磁提尺寸对电机效率的影响规律,从而为永磁电机的设计及进一步优化提供理论依据。

本文中采用的电机模型如图1,主要参数见表1。

2.1 电机铁芯叠高对效率的影响不同的叠高可以平衡铁耗和铜耗的分布,最优的叠高不仅要满足能效的要求,同时也要兼顾成本。

假设样机反电动势、槽满率相同,铁芯冲片结构不变。

随着叠高增加,铁耗几何增加,同时由于电阻减少,电机的铜耗降低,在一定叠高范围内,铜耗的降低幅度要大于铁耗增大幅度,电机的效率上升。

但叠高增加到一定程度,电机效率趋于不变,甚至降低,即存在一个最佳的叠高。

从图2中可以看出,损耗随叠高的增大逐渐减小,但减小的趋势越来越小。

本例中,叠高大于46mm 后,损耗降低不再明显。

出于成本和性能的综合考虑,本例叠高选择为46mm。

2.2 永磁体尺寸对效率的影响图1 电机二维模型极槽数4/6定子内径61mm 定子外径112mm 气隙长度0.6mm 额定转矩 2.05中间转矩1.775表1 样机主要参数永磁体尺寸是影响电机性能的重要参数。

由于永磁体高度一般同电机叠高,所以本文主要研究永磁体的厚度和宽度对电机效率的影响。

增大永磁体厚度,提高了永磁体工作点,抗去磁能力增强,气隙磁密Bδ增加。

图3为磁钢工作点的示意图,线1为外磁路的 曲线,随着磁路的饱和,磁阻增大,磁通趋向于饱和。

2、2'、2''为磁钢的去磁曲线,从图中可以看出,磁钢厚度的减小,2曲线转化成2'',磁钢厚度增大,2曲线转化为2'。

相应的工作点也由P转化为P2、P1。

但随着磁路的饱和,磁钢厚度的增加对永磁体工作点的提高作用越来越小,即气隙磁密的增大也是越来越小,见图4。

随着磁钢的厚度增大,铁耗增大,同时电机的铜耗降低,在一定厚度范围内,铜耗的降低幅度要大于铁耗增大幅度,电机的效率上升。

但永磁体厚度增加到一定程度,电机效率趋于不变,甚至降低,即存在一个最佳的永磁体厚度选择。

图4表示当永磁体宽度一定时,效率随永磁体厚度变化的曲线。

增大永磁体宽度,永磁体提供磁通的截面积增加,气隙磁图2 不同叠高时电机损耗的变化图5 效率随永磁体厚度的变化图4 磁钢厚度对气隙磁密的影响曲线图6 效率随永磁体宽度的变化图3 为磁钢工作点的示意图密Bδ提高,导致铁耗增加,同时电负荷减小,电机的铜耗降低,在一定的宽度范围内,铜耗的降低幅度要大于铁耗增大幅度,电机的效率上升。

但永磁体宽度增加到一定程度,电机效率趋于不变,甚至降低,即存在一个最佳的永磁体宽度选择。

图3表示当永磁体厚度一定时时,效率随永磁体宽度变化的曲线。

(下转第37页)图9 前馈补偿后配管振动位移测试结果补偿前配管振动位移测试结果如图8所示。

前馈补偿后配管振动位移测试结果如图9所示。

6 结论本文从单转子压缩机电磁转矩和负载转矩入手,首先分析了单转子压缩机电磁转矩和q轴电流的关系,以及空调器在不同工况下压缩机负载转矩的特点和变化规律。

根据负载转矩的变换规律,设计q轴电流的补偿模型,并设计自适应动态寻优控制器,实现动态寻优和自动控制。

实验结果也表明,基于本控制系统稳定可靠,鲁棒性好,而且各项指标改善明显:(1)单周期内运行平稳,压缩机半周期和吸气半周期时间近似相等;(2)配管振动明显减小。

满足单转子压缩机控制的需要。

本文成功解决了单转子压缩机空调系统的压缩机低频振动问题,为降低单转子压缩机在低频状态下转矩补偿提供了新的方法和思路。

参考文献[1] 唐丽禅,齐亮.永磁同步电机的应用现状与发展趋势[J].装备机械,2011,01:7-12.[2] Kwa-Yuhl Cho.Sensorless Cotrol for a PM Sychronous Motorin a Single Piston Rotary Compressor[J]. Journal of PowerElectronnics,2006,6(1):29-37[3] 卓森庆,李文灿. PMSM低频控制策略研究[J]. 制冷与空调, 2010,10:217-224.[4] 黄辉,马颖江,张有林,米雪涛,郭清风.减小变频空调单转子压缩机低频转速波动的方法[J].电机与控制学报,2011,15(3):98-102.[5] 王成元,夏加宽,杨俊友,孙宜标.电机现代控制技术[M].北京:机械工业出版社,2006.[6] 李国强,赵伟丽,贾小军,刘文江.自适应动态寻优控制系统仿真研究[J].现代电子技术,2009,2:76-78.3结论对压缩机永磁同步电机中的损耗进行了分析,并通过参数计算和分析比较,完成4极6槽集中卷永磁电机优化设计工作,得出如下结论:在一定的叠高范围内,永磁同步电机的效率随着叠高增加而增加,达到某一叠高后,效率出现降低,电机存在最佳叠高。
