废旧轮胎橡胶的裂解处理工艺
废轮胎的热裂解技术
废轮胎的热裂解技术随着废轮胎feijiu网对环境造成的污染程度的日趋严重，废轮胎的回收处理和作为二次资源的再利用已受到起来越多的重视。
如何处理废轮胎这种日益严重侵害人类生存环境的废弃物，是全国人们所关注的。
以往的处理方法有：露天堆积或填埋；通过燃烧焚化回收热量；轮胎翻新和制造再生橡胶。
这些方法都造成了大量化工原料的浪费，有的仍然造成对环境的污染。
鉴于此，提出了热烈解工艺路线。
热烈解处理废轮胎技术是利用燃烧各种工业废油产生的热烟气或用电加热装置，在缺氧或情性气氛下将废轮胎加热分解，回收气体、油，固体碳、钢丝和一些化工产品。
经过20多年的探索，热解技术被公认是处理废轮胎问题的最佳途径之一。
废轮胎的热解处理不仅没有污染物的排放，还可以回收炭黑、燃料油等有用产品，既有利于环保，又有一定的经济效益。
因此，近年来各国都对该技术进行了不断地开发。
但目前为止开发研究工作大都还仅限于该技术的工艺基础研究和实验室规模的生产，而真正用于规模性工业生产的还几乎没有。
裂解设备是实现最终裂解反应的场所，它的设计成功是整个工艺的关键所在。
在以前的许多试验研究中虽然都能得到质量不错的裂解产物，但至今一直未能实现工业化，最主要的原因就是设计满足工艺要求的裂解设备存在很大困难。
针对本裂解工艺的特殊要求，除了基本的反应条件要求外，在本裂解设备的设计中还应注意以下几个问题：进料的复杂性、密封性要求、高温的反应条件、保湿要求。
新型结构的立式裂解塔与国内外现有试验设备相比，具有操作条件可灵活调节、结构简单、传热效率高、自动化程度高等优点。
该装置的开发成功对于实现我国废轮胎回收技术的产业化，最终解决废轮胎feijiu网的污染问题具有重要意义。
轮胎回收再生工艺
轮胎回收再生工艺
轮胎回收再生工艺主要有以下三种：
1.机械回收。
机械破碎将废旧轮胎分解成碎片，然后混合重油利用能源回收，也可以用
于固体垃圾填埋、路基填料、成型墙格栅、靴底等材料。
2.物理回收。
通过冰打、剪切磨粉、射流、放电等方法将轮胎磨粉，制成再生橡胶原料，
用于生产各种再生橡胶制品。
3.化学回收。
采用化学溶解法或裂解法，得到大量的再生橡胶和物理性能更佳的复合增
强材料，这些复合材料既具有橡胶弹性，又具有黄铜等金属的韧性，以及其他化学制品的耐腐蚀性，可广泛用于汽车轮胎、工业皮带等领域。
此外，废旧轮胎回收再利用还有裂解成油、制成胶粉、轮胎翻新等方法。
1.裂解成油。
将废轮胎高温裂解，该方法没有污染物排放，而且还可以回收燃料油和炭
黑。
2.制成胶粉。
通过常温粉碎法把橡胶制成粉末，广泛用于体育塑胶运动场、游乐场、橡
胶地砖、防水卷材、防水涂料、公路改性沥青、橡胶制品等领域。
3.轮胎翻新。
换下来的完整的轮胎符合翻新条件的话可以进行轮胎翻新。
销售的再制造
产品和翻新产品的质量必须符合国家规定的标准，并在显著位置标识为再制造产品或者翻新产品。
4.直接利用。
直接将换下来的轮胎进行装饰或者承重，比如将其转用于低速车辆，或者
改作港口码头的护舷，减缓船舶与码头或船舶之间的靠岸或系泊过程中的冲击力，消除船舶、码头受损坏。
废旧轮胎回收再利用不仅可以减少废旧轮胎对环境的危害，还可以节约资源。
目前废旧轮胎回收再利用的方法较多，建议根据实际情况选择合适的处理方法。
废轮胎、废橡胶热裂解技术规范编制说明.DOC
废轮胎、废橡胶热裂解技术规范编制说明标准起草组二〇一六年九月废轮胎、废橡胶热裂解技术规范编制说明一、标准工作概况1.1 前言我国是世界轮胎生产和消费的第一大国，也是废轮胎产生大国。
目前我国橡胶消耗量约占世界橡胶消耗总量的 30%以上，连续多年居世界首位，其中 80%以上的天然橡胶和 30%以上的合成橡胶依赖进口。
据统计，2015 年我国废旧轮胎产生量约 3 亿条，重量合1000 万吨以上。
因此，提高废轮胎的综合利用水平，加快发展我国废轮胎循环利用，是缓解我国橡胶资源短缺的重要举措，也是发展橡胶工业循环经济的必然选择。
由于废轮胎具有很强的抗热、抗机械和抗降解性，数十年都不会自然消失，堆在地面占用大量耕地，且易滋生蚊虫、传染病菌，更容易引发火灾，产生有害气体，严重污染环境，被人们称为“黑色污染”源。
我国废轮胎资源综合利用的途径主要是：生产再生橡胶、橡胶粉和热裂解。
热裂解是废轮胎循环利用吃干榨尽的最终环节，目前国内尚处于民间自发组织阶段，还没有配套的规范和标准，民间自发形成的“土法炼油”，投资小，生产成本低，利润高，对环境造成了极大的污染、对资源造成了极大的浪费，成为了社会焦点问题，也引起了国务院领导的高度重视，总理、副总理曾批示：迅即采取措施予以禁止，不可让其蔓延和发展。
要抓紧制定废旧轮胎等废弃物资回收利用的法规和规章。
废轮胎橡胶土法炼油也严重冲击了正规热裂解技术和企业的正常经营，扰乱了热裂解行业的健康发展。
为落实国务院领导的批示精神，在行政立法和条例未出台之前，制定有效的技术立法--国家标准，对热裂解行业的发展进行积极的技术引导是十分必要的，制定和执行热裂解行业技术标准，才能规范我国轮胎橡胶循环再利用行业可持续的健康发展。
1.2 任务来源2006 年 10 月 26 日、10 月 27 日，国务院总理温家宝、主管付总理曾培炎对国务院特刊第 692 期《有媒体称不少地方废轮胎土法炼油问题突出》分别做出批示:请发改委会同环保总局在弄清情况的基础上迅即采取措施予以禁止，不可让其蔓延和发展。
轮胎裂解技术
3 工程分析3.1 工艺原理简述本项目的核心工艺为废轮胎的热裂解处理工艺。
轮胎主要由橡胶（包括天然橡胶、合成橡胶）、炭黑及多种有机、无机助剂（包括增塑剂、防老剂、硫磺和氧化锌等）组成。
废轮胎的热裂解是指在无氧或缺氧工况及适当的温度下，橡胶中主链具有不饱和键的高分子断裂，产物主要是单体、二聚物和碎片，生成物再聚合为多种烯烃，从而脱出挥发性物质并形成固体炭的过程，其产物主要是燃料油、裂解气等可贮存性能源和炭黑、钢丝，各产物成分随热解方式、热解温度等变化而不同。
裂解方程式如下：（-CH2-CH2-）n n[C+H2+CH4+C2H6+C3H8+C4H10+C5H12+…+C11H24+…C20H42+…] （说明：C5H12~C11H24为汽油馏分，C12H26~C20H42为柴油馏分，C20以上为重油）本项目轮胎热解温度为200~450℃，热解炉采用炉外加热、微负压、贫氧热裂解工艺操作，炉体密闭，在生产过程中确保气体不外泄，提高热裂解效率，同时从根本上消除了生产过程中由于气体外泄而引起的不安全隐患和二次污染。
3.2 生产工艺流程本项目主要原料为外购的干净废旧轮胎（每条已切成4~5块），无需清洗、破碎、抽钢丝等预处理工序，直接经人工进料进入裂解炉内，进料工段约2小时，每台设备每天进料10t。
裂解炉内是一个持续升温的环境，炉体内部在4小时内升温至200~300℃，此时裂解气开始处于稳定生成状态，接下来的5~8小时内温度缓慢爬升，当温度到达450℃时，可认为轮胎裂解已基本完成。
裂解过程中产生大量烟气，其成分主要包含重油（液态）、轻油（气态）、裂解气和少量水蒸气等，烟气经管道流入分汽包。
在分汽包内，重油（约占废轮胎质量的2%）下沉至渣油罐，通过油泵储存在储油罐内；气态成分经管道进入循环水冷却系统。
在管道内冷却后的烟气分为液体和气体，其中气体为裂解气，液体为轻油和水的混合物。
液体流入油水分离器，分离出的轻质油分经油泵进入油罐储存，少量含油废水经雾化后喷入裂解炉燃烧室作为燃料使用；裂解气经管道输送至裂解炉燃烧室作为燃料使用。
废橡胶垃圾处理处置方案

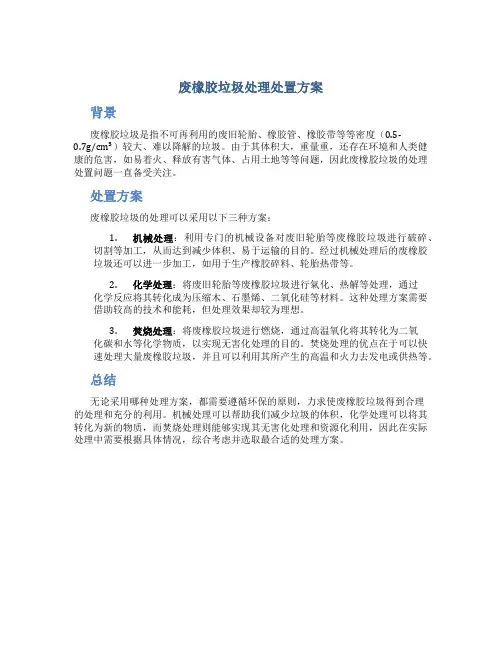

废橡胶垃圾处理处置方案
背景
废橡胶垃圾是指不可再利用的废旧轮胎、橡胶管、橡胶带等等密度（0.5-
0.7g/cm³）较大、难以降解的垃圾。
由于其体积大，重量重，还存在环境和人类健康的危害，如易着火、释放有害气体、占用土地等等问题，因此废橡胶垃圾的处理处置问题一直备受关注。
处置方案
废橡胶垃圾的处理可以采用以下三种方案：
1.机械处理：利用专门的机械设备对废旧轮胎等废橡胶垃圾进行破碎、
切割等加工，从而达到减少体积、易于运输的目的。
经过机械处理后的废橡胶垃圾还可以进一步加工，如用于生产橡胶碎料、轮胎热带等。
2.化学处理：将废旧轮胎等废橡胶垃圾进行氣化、热解等处理，通过
化学反应将其转化成为压缩木、石墨烯、二氧化硅等材料。
这种处理方案需要借助较高的技术和能耗，但处理效果却较为理想。
3.焚烧处理：将废橡胶垃圾进行燃烧，通过高温氧化将其转化为二氧
化碳和水等化学物质，以实现无害化处理的目的。
焚烧处理的优点在于可以快速处理大量废橡胶垃圾，并且可以利用其所产生的高温和火力去发电或供热等。
总结
无论采用哪种处理方案，都需要遵循环保的原则，力求使废橡胶垃圾得到合理
的处理和充分的利用。
机械处理可以帮助我们减少垃圾的体积，化学处理可以将其转化为新的物质，而焚烧处理则能够实现其无害化处理和资源化利用，因此在实际处理中需要根据具体情况，综合考虑并选取最合适的处理方案。
废旧轮胎橡胶的裂解处理工艺
废旧轮胎橡胶的裂解处理工艺将废轮胎橡胶裂解是最彻底的处理车用废橡胶的方法之一;裂解处理没有污染物排放,而且还可以回收燃料油和炭黑,有利于环保及资源利用,有较高的经济价值,被认为是当前处理废轮胎的最佳途径之一;废旧轮胎裂解现有热裂解、催化降解和微波解聚等三类工艺;热裂解工艺目前,热解技术主要包括：常压惰性气体热解技术、真空热解技术、熔融盐热解技术;1．常压惰性气体热解通常,在惰性气体中将废橡胶加热到500℃,可获得35％与废橡胶的质量分数,下同的固体残余物、55％的油和3％的气体;其中液体产物含有质量分数为的芳烃油和质量分数为的粗石脑油,固体则主要为粗炭黑,炭黑中含有质量分数为的硫和质量分数为～的灰分;2．真空热解真空热解是在减压和低温条件下分解橡胶,较其他热解方法有一些优势;在总压2～20kPa、温度510℃条件下把废橡胶裂解,可得50％的油品、25％的炭黑、9％的钢、5％的纤维和11％的气体；在总压、温度420℃条件下,可得55％的油品、35％的固体和10％的气体;3．熔融盐热解将轮胎碎块浸入氯化锂/氯化钾的低共熔混合物中,加热至500℃,产生47％的油、45％的固体残余物和12％的气体;油中大约包括质量分数为的芳烃油、质量分数为的链烯烃和质量分数为的石脑油;残余物中有炭黑类似物以及轮胎中未发生变化的纤维和钢丝成分;气体为C1～C4的石脑油和链烯烃混合物;催化降解工艺采用路易斯酸熔融盐催化剂进行废轮胎橡胶降解的方法,反应迅速;催化剂以氯化锌、氯化锡和碘化锑效果最佳;当采用质量分数为的锌和钴盐作为催化剂,混入废橡胶料中,可以使液体油、气体产品中的总硫量至少降低40％,液体产品中的总氮量降低50％;为提高相对分子质量较小的C1～C4烯烃的回收率,可在废橡胶中加入碱金属或碱土金属碳酸盐,这种催化剂在转化时,对增大异丁烯质量分数效果尤其明显;微波解聚工艺废轮胎微波解聚的微波发生装置的频率为2450MHz,输入功率为1100W,输出功率为580W;将已被破碎成5～10kg的块状废轮胎盛入容器中,再将容器放入微波发生器内,导入氮气,施加微波后,废轮胎块从内部发热,数十秒内废橡胶急速分解,局部热分解产生的有机气体从橡胶发生龟裂处喷射出来;分解后,炭黑残留原处并形成局部堆积,由于炭黑吸收微波,在连续施加微波的情况下碳黑变得赤热,加剧有机成分的排出,数分钟内废轮胎橡胶就会变为以炭黑为主体的黑色粉末;生成气体由导出管导出,经过三个冷却收集器,将气体和液状物分离;解聚生成物中油、气占50％以上,碳占40％左右;废轮胎热裂解流程及产品用途通常废轮胎热裂解工厂的生产流程主要包括4个部分,包括原料预制系统、热裂解反应器系统、气－油回收分离系统、固体回收系统;。
废旧轮胎橡胶的裂解处理工艺
废旧轮胎橡胶的裂解处理工艺将废轮胎橡胶裂解是最彻底的处理车用废橡胶的方法之一。
裂解处理没有污染物排放，而且还可以回收燃料油和炭黑，有利于环保及资源利用，有较高的经济价值，被认为是当前处理废轮胎的最佳途径之一。
废旧轮胎裂解现有热裂解、催化降解和微波解聚等三类工艺。
热裂解工艺目前，热解技术主要包括：常压惰性气体热解技术、真空热解技术、熔融盐热解技术。
1．常压惰性气体热解通常，在惰性气体中将废橡胶加热到500℃，可获得35％（与废橡胶的质量分数，下同）的固体残余物、55％的油和3％的气体。
其中液体产物含有质量分数为0.51的芳烃油和质量分数为0.33的粗石脑油，固体则主要为粗炭黑，炭黑中含有质量分数为0.2的硫和质量分数为0.10～0.15的灰分。
2．真空热解真空热解是在减压和低温条件下分解橡胶，较其他热解方法有一些优势。
在总压2～20kPa、温度510℃条件下把废橡胶裂解，可得50％的油品、25％的炭黑、9％的钢、5％的纤维和11％的气体；在总压0.3kPa、温度420℃条件下，可得55％的油品、35％的固体和10％的气体。
3．熔融盐热解将轮胎碎块浸入氯化锂/氯化钾的低共熔混合物中，加热至500℃，产生47％的油、45％的固体残余物和12％的气体。
油中大约包括质量分数为0.21的芳烃油、质量分数为0.34的链烯烃和质量分数为0.45的石脑油。
残余物中有炭黑类似物以及轮胎中未发生变化的纤维和钢丝成分。
气体为C1～C4的石脑油和链烯烃混合物。
催化降解工艺采用路易斯酸熔融盐催化剂进行废轮胎橡胶降解的方法，反应迅速。
催化剂以氯化锌、氯化锡和碘化锑效果最佳。
当采用质量分数为0.01的锌和钴盐作为催化剂，混入废橡胶料中，可以使液体油、气体产品中的总硫量至少降低40％，液体产品中的总氮量降低50％。
为提高相对分子质量较小的C1～C4烯烃的回收率，可在废橡胶中加入碱金属或碱土金属碳酸盐，这种催化剂在转化时，对增大异丁烯质量分数效果尤其明显。
废旧轮胎热解与裂解方案
废旧轮胎热解与裂解方案废旧轮胎回收综合利用的管理策略是确保整个回收系统顺利运行和有效利用资源的重要保障。
管理策略包括政策法规制定、监管机制建立、市场机制引导、技术创新推广等方面。
还需要加强与相关产业和部门的合作，形成联合力量，共同推动废旧轮胎回收综合利用工作的开展。
废旧轮胎回收综合利用研究不仅对环境具有重要意义，还能够带来显著的经济效益。
废旧轮胎的回收和加工可以创造就业机会，促进产业链上下游的协同发展。
废旧轮胎的再利用也可以降低生产成本，提高资源利用效率，增加企业的竞争力。
废旧轮胎回收综合利用研究还能够推动相关技术的创新和发展，促进产业升级和转型，为社会经济的可持续发展做出贡献。
废旧轮胎是一种常见的废弃物，由于其体积庞大、不易降解以及存在环境污染的风险，对于废旧轮胎的回收综合利用具有重要的现实意义。
废旧轮胎回收综合利用研究的目的在于寻找有效的处理方法，最大限度地减少对环境的污染，并实现资源的可持续利用。
随着全球经济的快速发展和人口的增加，废旧轮胎问题日益突出。
传统的废旧轮胎处理方式主要是填埋和焚烧，但这些方式会导致严重的环境问题，如土壤和水源的污染，大气中有害物质的释放等。
因此，回收和综合利用废旧轮胎成为全球各国的共同关注点。
废旧轮胎回收综合利用可以减少废弃轮胎对环境的污染。
废旧轮胎中的橡胶、钢丝等材料在自然环境中难以降解，会导致土壤和水源的污染，危害生态系统的平衡。
通过回收综合利用，可以将废旧轮胎中的有害物质进行处理和转化，减少对环境的污染，保护生态环境的可持续发展。
本文内容信息来源于公开渠道，对文中内容的准确性、完整性、及时性或可靠性不作任何保证。
本文内容仅供参考与学习交流使用，不构成相关领域的建议和依据。
一、废旧轮胎回收综合利用发展方向（一）加强废旧轮胎回收体系建设废旧轮胎回收是解决环境污染和资源浪费的关键环节，因此需要加强废旧轮胎回收体系的建设。
首先，要完善回收网点的布局，增加回收站点的数量和覆盖范围，使废旧轮胎回收更加便捷。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
废旧轮胎橡胶的裂解处理
工艺
Last revision on 21 December 2020
废旧轮胎橡胶的裂解处理工艺
将废轮胎橡胶裂解是最彻底的处理车用废橡胶的方法之一。
裂解处理没有污染物排放，而且还可以回收燃料油和炭黑，有利于环保及资源利用，有较高的经济价值，被认为是当前处理废轮胎的最佳途径之一。
废旧轮胎裂解现有热裂解、催化降解和微波解聚等三类工艺。
热裂解工艺
目前，热解技术主要包括：常压惰性气体热解技术、真空热解技术、熔融盐热解技术。
1．常压惰性气体热解
通常，在惰性气体中将废橡胶加热到500℃，可获得35％（与废橡胶的质量分数，下同）的固体残余物、55％的油和3％的气体。
其中液体产物含有质量分数为的芳烃油和质量分数为的粗石脑油，固体则主要为粗炭黑，炭黑中含有质量分数为的硫和质量分数为～的灰分。
2．真空热解
真空热解是在减压和低温条件下分解橡胶，较其他热解方法有一些优势。
在总压2～20kPa、温度510℃条件下把废橡胶裂解，可得50％的油品、25％的炭黑、9％的钢、5％的纤维和11％的气体；在总压、温度420℃条件下，可得55％的油品、35％的固体和10％的气体。
3．熔融盐热解
将轮胎碎块浸入氯化锂/氯化钾的低共熔混合物中，加热至500℃，产生47％的油、45％的固体残余物和12％的气体。
油中大约包括质量分数为的芳烃油、质量分数为的链烯烃和质量分数为的石脑油。
残余物中有炭黑类似物以及轮胎中未发生变化的纤维和钢丝成分。
气体为C1～C4的石脑油和链烯烃混合物。
催化降解工艺
采用路易斯酸熔融盐催化剂进行废轮胎橡胶降解的方法，反应迅速。
催化剂以氯化锌、氯化锡和碘化锑效果最佳。
当采用质量分数为的锌和钴盐作为催化剂，混入废橡胶料中，可以使液体油、气体产品中的总硫量至少降低40％，液体产品中的总氮量降低50％。
为提高相对分子质量较小的C1～C4烯烃的回收率，可在废橡胶中加入碱金属或碱土金属碳酸盐，这种催化剂在转化时，对增大异丁烯质量分数效果尤其明显。
微波解聚工艺
废轮胎微波解聚的微波发生装置的频率为2450MHz，输入功率为1100W，输出功率为580W。
将已被破碎成5～10kg的块状废轮胎盛入容器中，再将容器放入微波发生器内，导入氮气，施加微波后，废轮胎块从内部发热，数十秒内废橡胶急速分解，局部热分解产生的有机气体从橡胶发生龟裂处喷射出来。
分解后，炭黑残留原处并形成局部堆积，由于炭黑吸收微波，在连续施加微波的情况下碳黑变得赤热，加剧有机成分的排出，数分钟内废轮胎橡胶就会变为以炭黑为主体的黑色粉末。
生成气体由导出管导出，经
过三个冷却收集器，将气体和液状物分离。
解聚生成物中油、气占50％以上，碳占40％左右。
废轮胎热裂解流程及产品用途
通常废轮胎热裂解工厂的生产流程主要包括4个部分，包括原料预制系统、热裂解反应器系统、气－油回收分离系统、固体回收系统。
