旋流风口规格
风口风阀资料一
风口风阀参考资料名称性能特点应用范围订货时表达方式图片圆型散流器1、圆型散流器为多层锥体结构,其吹出气流属贴附型,具有内部诱导性佳、送风温差大、吹出气流均匀、能抑制体感气流等特点。
2、内层叶片可根据冬夏季节不同送风工况进行上下两档调节,夏季吹出气流呈水平,冬季吹出气流呈垂直。
3、叶片与外框为分离式结构,可方便拆卸和安装。
4、采用优质铝板旋压成形工艺,整体强度高、外形美观,表面可配合装饰要求进行静电喷塑。
5、可与YSC扇型风量调节开关配合使用,从正面即可方便调节风量。
一般安装于冷暖房的天花板上,用于送风订货时需报颈部尺寸,开洞尺寸及技术性能参考产品样本旋流风口(可调节1、风口正面装有可调式叶片和散流圈,叶片根据流体动力学原理设计的,可以使气流形成具有一定初速涡旋流送出,从而使送风射程远,射流覆盖面大,增加气流的对流效果。
2、叶片可根据送风工况的不同而改变送风射角,叶片的调整可以通过人工或电动来完成。
3、外框采用优质铝板旋压成形工艺,整体强度高、外形美观,表面金可配合装饰要求进行静电喷塑。
4、可与风量调节阀及静压箱配合使用。
旋流风口一般用于层高在3.8米以上的较大的空间,如机场、车站候车厅、会展中心、剧院、体育馆、工业厂房等,用于送风订货时需报颈部尺寸,开洞尺寸及技术性能参考产品样本远程喷射风口1、远程喷射风口的送风喷嘴为球形,卡在外壳中,配有铝制装饰圈和可直接为圆插接的圆形接管,喷嘴可在±30°范围内人工或电动调节。
2、喷嘴为中空双层结构,采用厚度2mm的铝板用模具拉伸成形,外层为球形,内层采用最佳空气动力学原理设计,具有射程远、噪音和阻力小、射程诱导比高,室内空气混合性好,工作区域温度均匀,以及在高温地区能避免风口表面结露等特点。
3、喷口表面颜色可根据室内装饰要求进行静电喷塑或烤漆。
主要用于机场、会展中心、音乐厅、体育馆等高档次的大空间建筑中。
用于送风订货时需报颈部尺寸,开洞尺寸及技术性能参考产品样本旋流风口(不可调节平板型旋流风口有固定式径向排列的导流片组成,它具有风量大,噪声低的特点,出风型式为水平旋流出风,与室内空气迅速混合,因而其温度和风速可迅速下降,达到最佳的室内舒适效果主要用于小型建筑,层高较矮的空间,用于送风订货时需报外部尺寸,开洞尺寸及技术性能参考产品样本圆型排气口1. 圆型排气口内装有百叶片及不锈钢防虫网。
旋流风口
一、产品选用要点
1.旋流风口选用主要控制参数风口型式、材质、规格、出口风速、全压损失和气流射程等。
2.旋流风口的材质主要有钢制和铝合金两类。
3.旋流风口的型式、特征及适用范围见表1。
表1 旋流风口型式、特征及适用范围
4.选型要点
1)根据工程特点、所需气流组织类型、调节性能和送风方式等，选择相应的风口类型。
2)根据需要风量［送风或排（回）风］，在风口颈部（或风口进出口断面处）允许的风速
范围内，确定所需风口的尺寸。
3)校核所选择风口的主要技术性能，如射程、压力损失、噪声指标以及工作区域内的风
速与温差。
4)确定所选风口的布置安装方式以及与风道的连接方式。
二、施工、安装要点
1.安装前应检查风口机械性能。
a)风口的活动零件，要求动作自如、阻尼均匀，无卡死和松动。
b)导流片可调或可拆卸的产品，要求调节拆卸方便、可靠，定位后无松动现象。
2.风口外表装饰面应平整、叶片分布应匀称、颜色应一致、无明显的划伤和压痕。
3.风口允许偏差值应符合表2规定。
表2 风口尺寸允许偏差单位：mm
三、执行标准
产品标准
JG/T14-1999《通风空调风口》
JG/T20-1999《空气分布器性能试验方法》
工程标准
GB50243-2002《通风与空调工程施工质量验收规范》。
妥思旋流风口
400
- 1 2 -1 -3 -5 -8 -15 - 23 -1 0 - 5 -5 -5 -6 -9 -19 1 -1 -2 -4 -5 -7 -10 -18
12
630
0 1 -1 -3 -5 -8 -12 -20 1 0 -4 -5 -5 -7 -10 -19 0 -1 -3 -5 -5 -7 -9 -19
规格 最大射程H1max（单位m）
规格 最大射程H1max（单位m）
风量V（单位I/s）
6 送风角 ６ ０ °时的最大射程
风量V（单位I/s）
8 垂直送风时的最大射程
规格 最大射程H1max（单位m）
风量V（单位I/s）
V· [m3/h] = V· [I/s]×3.6
5 0 0 -3 -5 -10 -13 -22 6 3 -1 -2 -5 -9 -15 -21 4 1 0 -2 -5 -9 -14 -23
400
1 3 0 -2 -4 -11 -21 -29 2 3 -3 -3 -4 -8 -13 -21 4 1 0 -2 -5 -9 -14 -23
8
630
3 2 0 -2 -4 -11 -18 -26 4 3 -2 -3 -4 -9 -14 -21 2 1 -1 -3 -5 -8 -13 -23
出风口有效风速veff:
V·
veff
= A eff · 1000
=
250 = 4.9 m/s
0.051 · 1000
veff ≈5.0m/s
1 声功率和压力损失 规格315
倍频程 中心频率 （单位Hz）
LWA 单位dB(A)
△L 单位dB
LW 单位dB
63 125 250 500 1000 2000 4000 8000 41 41 41 41 41 41 41 41 +6 +3 +1 -1 -5 -12 -21 -29 47 44 42 40 36 29 20 12

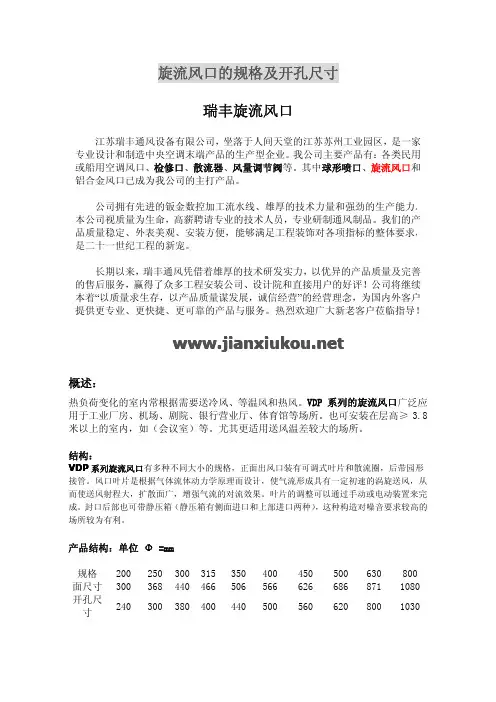

瑞丰旋流风口的规格及尺寸
旋流风口的规格及开孔尺寸瑞丰旋流风口江苏瑞丰通风设备有限公司，坐落于人间天堂的江苏苏州工业园区，是一家专业设计和制造中央空调末端产品的生产型企业。
我公司主要产品有：各类民用或船用空调风口、检修口、散流器、风量调节阀等。
其中球形喷口、旋流风口和铝合金风口已成为我公司的主打产品。
公司拥有先进的钣金数控加工流水线、雄厚的技术力量和强劲的生产能力。
本公司视质量为生命，高薪聘请专业的技术人员，专业研制通风制品。
我们的产品质量稳定、外表美观、安装方便，能够满足工程装饰对各项指标的整体要求，是二十一世纪工程的新宠。
长期以来，瑞丰通风凭借着雄厚的技术研发实力，以优异的产品质量及完善的售后服务，赢得了众多工程安装公司、设计院和直接用户的好评！公司将继续本着“以质量求生存，以产品质量谋发展，诚信经营”的经营理念，为国内外客户提供更专业、更快捷、更可靠的产品与服务。
热烈欢迎广大新老客户莅临指导！概述：热负荷变化的室内常根据需要送冷风、等温风和热风。
VDP系列的旋流风口广泛应用于工业厂房、机场、剧院、银行营业厅、体育馆等场所。
也可安装在层高≥3.8米以上的室内，如（会议室）等。
尤其更适用送风温差较大的场所。
结构：VDP系列旋流风口有多种不同大小的规格，正面出风口装有可调式叶片和散流圈，后带园形接管。
风口叶片是根据气体流体动力学原理而设计，使气流形成具有一定初速的涡旋送风，从而使送风射程大，扩散面广，增强气流的对流效果。
叶片的调整可以通过手动或电动装置来完成。
封口后部也可带静压箱（静压箱有侧面进口和上部进口两种），这种构造对噪音要求较高的场所较为有利。
产品结构：单位Φ=mm规格200250300315350400450500630800面尺寸3003684404665065666266868711080开孔尺2403003804004405005606208001030寸。

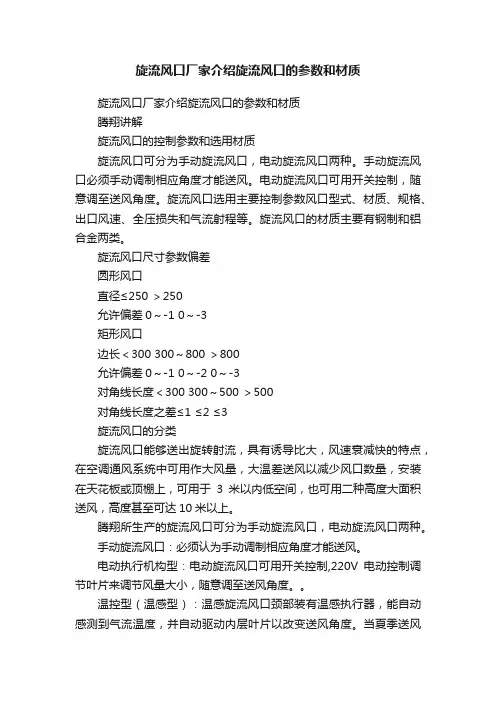

旋流风口厂家介绍旋流风口的参数和材质
旋流风口厂家介绍旋流风口的参数和材质旋流风口厂家介绍旋流风口的参数和材质腾翔讲解旋流风口的控制参数和选用材质旋流风口可分为手动旋流风口，电动旋流风口两种。
手动旋流风口必须手动调制相应角度才能送风。
电动旋流风口可用开关控制，随意调至送风角度。
旋流风口选用主要控制参数风口型式、材质、规格、出口风速、全压损失和气流射程等。
旋流风口的材质主要有钢制和铝合金两类。
旋流风口尺寸参数偏差圆形风口直径≤250 ＞250允许偏差0～-1 0～-3矩形风口边长＜300 300～800 ＞800允许偏差0～-1 0～-2 0～-3对角线长度＜300 300～500 ＞500对角线长度之差≤1 ≤2 ≤3旋流风口的分类旋流风口能够送出旋转射流，具有诱导比大，风速衰减快的特点，在空调通风系统中可用作大风量，大温差送风以减少风口数量，安装在天花板或顶棚上，可用于3米以内低空间，也可用二种高度大面积送风，高度甚至可达10米以上。
腾翔所生产的旋流风口可分为手动旋流风口，电动旋流风口两种。
手动旋流风口：必须认为手动调制相应角度才能送风。
电动执行机构型：电动旋流风口可用开关控制,220V电动控制调节叶片来调节风量大小，随意调至送风角度。
温控型（温感型）：温感旋流风口颈部装有温感执行器，能自动感测到气流温度，并自动驱动内层叶片以改变送风角度。
当夏季送风温度≤17℃时，叶片可以自动调节到供冷模式，气流呈水平吹出；当冬季送风温度≥27℃时，叶片可以自动调节到供暖模式，气流呈垂直方向吹出。
可满足冬夏季不同工况下的送风要求。
温感执行器无需人工或电源及电控设备，具有节能、环保、性能稳定、安装简便、免维护等优点。

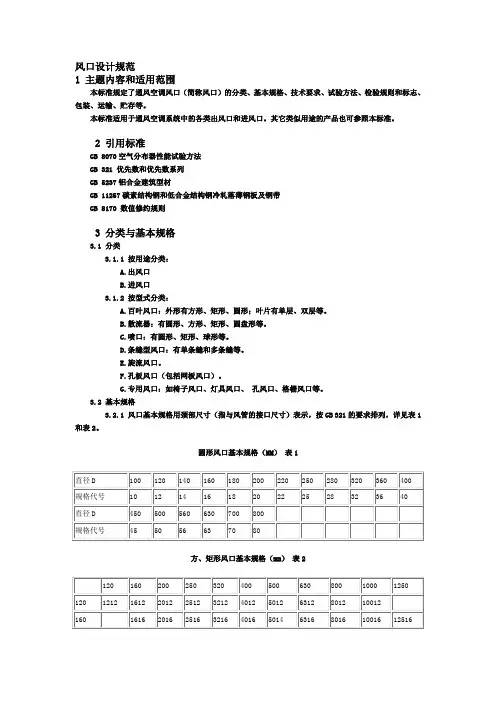

风口设计规范
风口设计规范1 主题内容和适用范围本标准规定了通风空调风口（简称风口）的分类、基本规格、技术要求、试验方法、检验规则和标志、包装、运输、贮存等。
本标准适用于通风空调系统中的各类出风口和进风口。
其它类似用途的产品也可参照本标准。
2 引用标准GB 8070空气分布器性能试验方法GB 321 优先数和优先数系列GB 5237铝合金建筑型材GB 11257碳素结构钢和低合金结构钢冷轧落薄钢板及钢带GB 8170 数值修约规则3 分类与基本规格3.1 分类3.1.1 按用途分类：A.出风口B.进风口3.1.2 按型式分类：A.百叶风口：外形有方形、矩形、圆形；叶片有单层、双层等。
B.散流器：有圆形、方形、矩形、圆盘形等。
C.喷口：有圆形、矩形、球形等。
D.条缝型风口：有单条缝和多条缝等。
E.旋流风口。
F.孔板风口（包括网板风口）。
G.专用风口：如椅子风口、灯具风口、孔风口、格栅风口等。
3.2 基本规格3.2.1 风口基本规格用颈部尺寸（指与风管的接口尺寸）表示，按GB 321的要求排列，详见表1和表2。
圆形风口基本规格（MM）表1方、矩形风口基本规格（mm）表23.2.2散流器基本规格可按相等间距数50mm、60mm、70mm排列。
3.3型号表示法3.3.1型号表示法分类代号表表3规格代号用风口基本规格数值的1/10表示。
3.3.2型号示例：FJS-3225--表示矩形散流器，规格为320*250（mm）FQP-16--表示球形喷口，规格为160（mm）FYS-25--表示圆形散流器，规格为250（mm）第二节技术要求4.1基本要求4.1.1风口产品应符合本标准的要求，并按规定程序批准的图样和技术文件制造。
4.1.2尺寸偏差的允许值如下：a：矩形（包括方形）风口的尺寸允差风表4。
尺寸允差（mm）表4b：矩形（包括方形）风口两条对角线之间的允差风表5c：圆形风口的尺寸允差见表6尺寸允差（mm）表64.1.3风口装饰平面应平整光滑，其平面度应符合表7的规定值。
各种风口介绍
调系统的末端，还可以与对开多叶调节阀，用以调整风量。
(2）单层百叶风口可调上下风向，回风口可与风口过滤网合用，节片角度可以调节，叶片间有ABS塑料固定支架。
固定式过滤网在清洗时可由滑道上取出过滤网，清洗后再从滑道推入后继续使用.（3）固定条形风口用在供热及供冷的空调系统中,可安装在侧墙上或天花板上。
(4)自垂百叶式风口具有正压的空调房间自动排气。
通常情况下靠风口的百叶自重而自然下垂，隔绝室内外的空气交换，当室内气压大于室外气压时，气流将百叶吹开而向外排气，反之室内气压小于室外气压时，气流不能反向流入室内,该风口有单向止回作用。
（5）散流器是空调系统中常用的送风口、具有均匀散流特性及简洁美观的外形，可根据使用要求制成正方形或长方形，能配合任何天花板的装修要求。
散流器的内芯部分可从外框拆离，方便安装及清洗.后面可配风口调节阀以控制调整风量。
适用于播音室、医院、剧场、教室、音乐厅、图书馆、游艺厅、剧场休息厅、一般办公室、商店、旅馆、饭店、及体育馆等.为了使人们在各种环境里避免噪音的干扰以及不适感，除了按性能表确定颈部风速外，还需要考虑安装高度及安装场合。
（6）球形可调风口是一种喷口型送风口，高速气流在经过阀体喷口中对指定方向送风，气流喷射方向可在顶角为35°的圆锥形空间内前后左右方便地调节，气体流量也可通过阀门开合程度来调节。
造用于高大层顶高速送风或局部供冷的场合，如机场候机大厅，室内体育场，宾馆厨房等场合（7）旋流风口送出旋转射流,具有诱导比大，风速衰减快的特点，在空调通风系统中可用作大风量，大温差送风以减少风口数量,安装在天花板或顶棚上，可用于3米以内低空间,也可用二种高度大面积送风，高度甚至可达10米以上.按用途分类：A。
出风口B.进风口按型式分类：A。
百叶风口：外形有方形、矩形、圆形；叶片有单层、双层等。
B.散流器：有圆形、方形、矩形、圆盘形等。
C。
喷口:有圆形、矩形、球形等。
D。
条缝型风口:有单条缝和多条缝等。
温控旋流风口
温控旋流风口的介绍
温控旋流风口选用
1. 温控旋流风口选用主要控制参数风口型式、材质、规格、出口风速、全压损失和气流射程等。
2. 温控旋流风口的材质主要有钢制和铝合金两类。
温控旋流风口安装
1.安装前应检查风口机械性能。
a)风口的活动零件，要求动作自如、阻尼均匀，无卡死和松动。
b)导流片可调或可拆卸的产品，要求调节拆卸方便、可靠，定位后无松动现象。
2.风口外表装饰面应平整、叶片分布应匀称、颜色应一致、无明显的划伤和压痕。
改良温控旋流风口风量范围大
腾翔温控旋流风口适用范围广即适合于层高很大的公共场所，也可安装在层高大于3.8m的室内。
可调式导流叶片可送出横向，斜向或垂直方向的旋流转气流，无论在供冷或供热时均能通过调节送风角度达到最佳送风效果。
静压箱有侧面或顶部两种接口形式供选择。
温控旋流风口面板为冷轧镀锌钢板，散流圈为深拉冲压铝制件，表面为纯白色漆。
———风量范围大
———导风叶片可通过人工，电动或气动调节
———适合于送风温差-10～15℃的场合
———风口安装高度高于3.8m。
