HF线切割编程软件画图说明书

壹

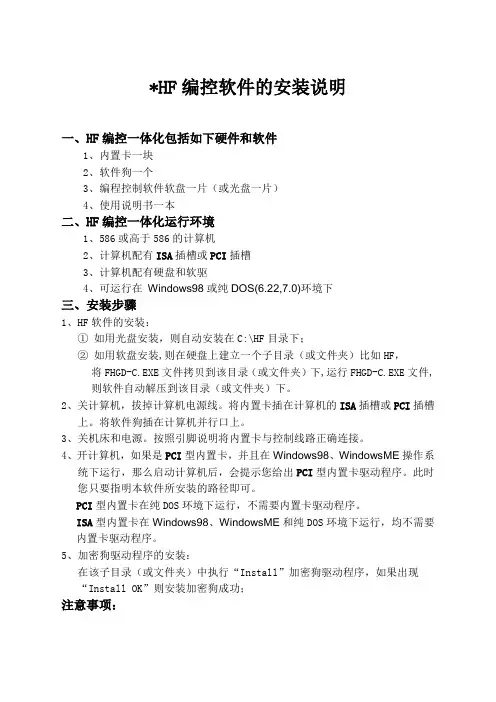

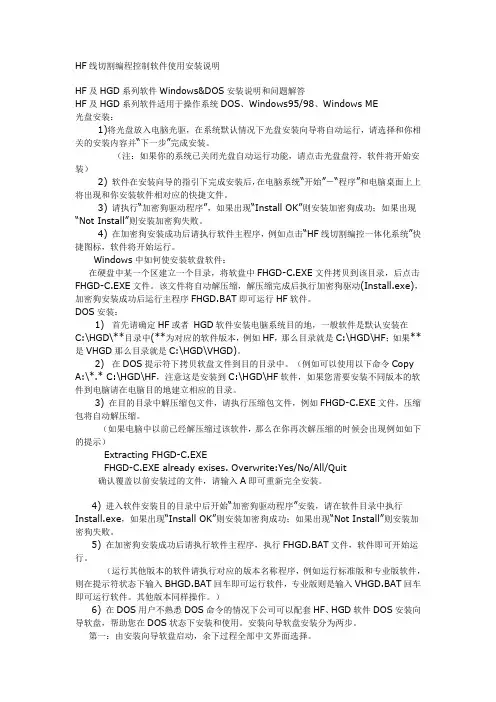

HF编控软件的安装说明

一、HF编控一体化包括如下硬件和软件

1、内置卡一块

2、软件狗一个

3、编程控制软件软盘一片（或光盘一片）

4、使用说明书一本

二、HF编控一体化运行环境

1、586或高于586的计算机

2、计算机配有ISA插槽或PCI插槽

3、计算机配有硬盘和软驱

4、可运行在Windows98或纯DOS(6.22,7.0)环境下

三、安装步骤

1、HF软件的安装：

①如用光盘安装，则自动安装在C:\HF目录下；

②如用软盘安装,则在硬盘上建立一个子目录（或文件夹）比如HF，

将FHGD-C.EXE文件拷贝到该目录（或文件夹）下,运行FHGD-C.EXE文件,则软件自动解压到该目录（或文件夹）下。

2、关计算机，拔掉计算机电源线。将内置卡插在计算机的ISA插槽或PCI插槽上。将

软件狗插在计算机并行口上。

3、关机床和电源。按照引脚说明将内置卡与控制线路正确连接。

4、开计算机，如果是PCI型内置卡，并且在Windows98、WindowsME操作系统下

运行，那么启动计算机后，会提示您给出PCI型内置卡驱动程序。此时您只要指明本软件所安装的路径即可。

PCI型内置卡在纯DOS环境下运行，不需要内置卡驱动程序。

ISA型内置卡在Windows98、WindowsME和纯DOS环境下运行，均不需要内置卡驱动程序。

5、加密狗驱动程序的安装：

在该子目录（或文件夹）中执行“Install”加密狗驱动程序，如果出现“Install OK”

则安装加密狗成功；

壹

贰

注意事项：

1、在Windows98、WindowsME或DOS环境下安装软件，则运行编控系统也应分别

在Windows98、WindowsME或DOS环境下。

2、安装“install.exe”文件时，如发现“not install”，请检查软件狗和内置卡是否插好，

检查计算机并行口是否完好。

3、本软件狗不能和其它软件狗串接在一起使用，以防本软件狗受损。

4、如在Windows98、WindowsME环境下，请建快捷方式，并点击快捷图标的“属

性”，点击“屏幕”置于全屏幕状态；再点击“程序”，将“退出时关闭”置于关闭状态；。

5、第一次安装本编控系统时,可先将ISA内置卡上的有关跳线跳到“测试”状态，暂

时不要把内置卡与机床联接起来。在“加工界面”下，试试“切割”功能是否正常。

待正常后，再关闭计算机，将内置卡上该跳线跳到“正常”或“工作”状态，并将内置卡与机床联接。

6、V7.0版本补充说明

HF系统(V7.0版)可以运行在[常规]和[扩展]这两种模式下。我们可在主菜单[系统参数]里对模式进行选择。只要不在加工状态，两种模式还可以很方便的进行切换。错误!未找到引用源。一般来说，在[扩展]模式下进行加工，可以避免一些因计算机的特殊问题带来的不稳定性。

错误!未找到引用源。要在[扩展]模式下运行，必须先对计算机进行虚拟盘设置（只要设置一次就行了，除非您又取消了它）。这一步你可以通过主菜单[系统参数]里的[设置/取消虚拟盘] 来完成。HF系统自动设置虚拟盘的容量大小为30兆左右，因此要求计算机的内存：在DOS系统下>32兆；在Windows98、WindowsME系统下>64兆。

错误!未找到引用源。尽管第一次安装本软件系统时默认模式为[常规]模式，但是我们还是建议你先对计算机设置虚拟盘，并将[系统参数]里的运行模式改变为[扩展]模式。

注意：7.0版的软件应与7.0版的加密狗配套使用，否则不能进入系统。

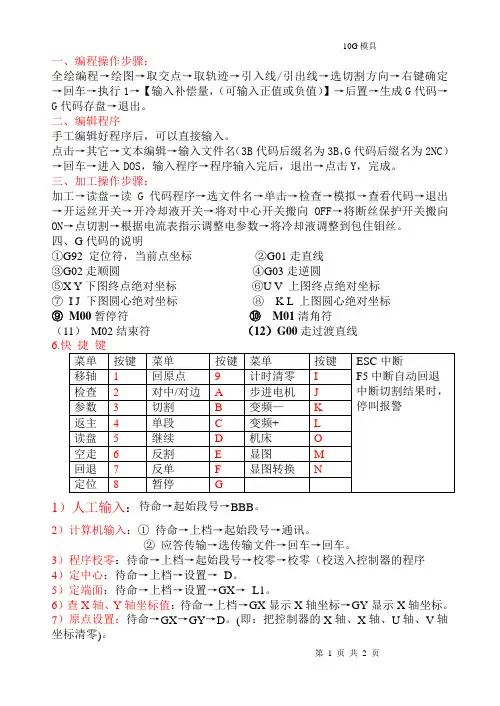

四、运行

如在DOS下运行，则进入HF目录，执行：FHGD.BAT

如在DOS Windows98、WindowsME运行，则在界面上建立快捷键，执行的文件名为：FHGD1.BAT(或FHGD.BAT)。

贰

叁

叁

五、内置卡与控制线路引脚说明

1、ISA 型内置卡控制线路引脚说明 HF25（孔） 1 XA 2 XB 3 XC 4 XD 5 XE 6 YA 7 YB 8 YC 9 YD 10 YE 11 12V- 12 PJD2 13 12V+ 14 UA 15 UB 16 UC

17 VA 18 VB 19 VC 20 TK1 ( TK0, TK1，TK2为停机控制。TK0,TK1常开触点。TK0,TK2常闭触点) 21 TK0

22 PJD1 ( PJD0， PJD1，PJD2为高频控制。PJD0，PJD1常开触点。PJD0，PJD2

常闭触点) 23 PJD0

24 PM- (PM+，PM-为取样电压) 25 PM+

HF 9（针） 1 12V- 2 ZA 3 ZB 4 ZC 5 12V+ 6 7 TK0 8 TK1 9 TK2

2、PCI 型内置卡控制线路引脚说明 HF25（孔） 1 XA 2 XB 3 XC 4 XD 5 XE

6 YA

7 YB

8 YC

9 YD 10 YE

11 12V- 12 PJD2 13 12V+ 14 UA 15 UB

16 UC 17 VA 18 VB 19 VC 20 TK0

21 TK1 ( TK0, TK1，TK2为停机控制。TK0,TK1常开触点。TK0,TK2常闭触点) 22 PJD1 ( PJD0， PJD1，PJD2为高频控制。PJD0，PJD1常开触点。PJD0，PJD2常

闭触点)

23 PJD0 24 PM- (PM+，PM-为取样电压) 25 PM+

HF 15（针）1 TK0 2 TK1* 3 TK2*4 TK0*(TK0*,TK1*，TK2*为报警控制。TK0*,TK1*常开触点。TK0*,TK2*常闭触点)

5 ZB

6 ZA

7 ZC

8 12V- 9 TK2 10 TK1

11 12V+ 12 13

14 PM-* ( PM+*，PM-*为外接取样电路) 15 PM+
