天津大学综合教学实验楼沉降观测方案
大学工程测量沉降观测流程
大学工程测量沉降观测流程工程测量中的沉降观测可是个很有趣又很重要的事儿呢。
一、沉降观测前的准备。
沉降观测得先有合适的仪器呀。
就像咱们出门得穿对鞋子一样。
水准仪是必不可少的，而且这水准仪得经过校准呢，要是它不准，那测出来的数据可就全乱套啦。
还有水准尺，要保证它清晰、完好，刻度都能看得明明白白的。
观测点的设置也很有讲究。
一般是在建筑物的角点、中点这些关键的地方。
这些点就像是建筑物的小耳朵，等着我们去听它有没有沉降的动静。
在设置观测点的时候，要牢固地固定好，可不能让它轻易就移动了，不然测的数据就不靠谱啦。
二、沉降观测的实施。
开始观测的时候，那得小心翼翼的。
把水准仪架好，要保证它稳稳当当的，就像搭积木一样，要搭得很稳才行。
然后呢，调整好水准仪的各种参数，让它处于最佳的工作状态。
观测人员的眼睛要紧紧盯着水准尺，就像小老鼠盯着奶酪一样专注，把读数准确地记下来。
观测的时间也有要求哦。
一般在建筑物施工期间就要开始定期观测了。
刚开始的时候可能要观测得比较频繁，比如每增加一层楼就观测一次。
这就像是在照顾一个小婴儿，要时刻关注着它的成长变化。
随着建筑物逐渐稳定，观测的间隔时间就可以慢慢拉长啦。
三、沉降观测数据的处理。
测了一堆数据之后，可不能就把它们丢在一边不管了。
要对这些数据进行整理和分析呢。
把每次观测的数据都规规矩矩地记录在表格里，就像小学生写作业一样认真。
然后看看这些数据有没有什么异常的情况。
如果发现某个数据和其他数据差别特别大，那就得好好检查一下，是观测的时候出错了呢，还是建筑物真的出现了特殊的情况。
可以通过计算沉降量、沉降速率这些指标来评估建筑物的沉降情况。
沉降量就是前后两次观测的高程差，沉降速率就是沉降量除以观测间隔的时间。
这就好比是给建筑物的沉降情况打分一样，看看它是沉降得太快了，还是在正常的范围内。
四、沉降观测结果的应用。
如果沉降观测的结果显示建筑物沉降正常，那大家就可以松一口气啦，就像通过了一场考试一样开心。
主楼沉降观测方案
主楼沉降观测方案1.研究目的和背景主楼是一个重要的建筑物，对于主楼的沉降情况进行观测可以及时发现并解决潜在的问题。
主楼的沉降观测可用于评估建筑物的结构稳定性，确定建筑物的安全性，并采取必要的维护和修复工作。
2.观测参数确定为了确保所观测的参数能够有效地评估主楼的沉降情况，我们需要确定以下观测参数：-基准点选择：选择位于主楼周围的固定基准点，以确定主楼的参照点。
-观测频率：根据主楼的使用情况和建筑物的结构特点，确定观测的频率。
建议每季度进行一次全面的沉降观测，并定期进行中期和短期的观测。
-观测时间：每次观测的时间段应尽可能在同一时间进行，以减小外界因素对观测结果的影响。
3.观测方法选择-水准仪观测：使用水准仪对主楼选定的基准点进行观测，以确定主楼的高程变化情况。
-GNSS观测：使用全球导航卫星系统，如GPS、GLONASS等，对主楼选定的基准点进行观测，以获取其坐标变化情况。
-其他测量方法：根据需要，还可以使用地面测量仪器、位移传感器等其他测量工具进行观测。
4.观测点布设和测量4.1基准点布设选择在主楼周围至少设置三个基准点，以确保测量结果的准确性和可靠性。
这些基准点应选择在主楼的不同方向，并尽可能远离可能引起干扰的地下设施和建筑物。
为了实现长期、连续的观测，这些基准点应固定在固定的基座上，以保持其稳定性。
4.2测量方法4.2.1水准仪观测在每次测量前，首先应对水准仪进行校准。
然后，选择一个合适的观测点，将水准仪放置在固定的三脚架上，保证其稳定。
从基准点开始，通过观测尺测量垂直距离，并记录测量结果。
重复此过程，直到所有基准点都完成测量。
4.2.2GNSS观测选择一个合适的观测点，在基准点附近放置GNSS接收器，并确保其与卫星系统的连接良好。
使用GNSS观测仪读取基准站点的坐标，并记录。
通过反复读取坐标，以确保测量结果的准确性。
对于每个基准点都进行类似的观测。
4.2.3其他测量方法根据需要，可以使用地面测量仪器或位移传感器进行观测。
沉降观测方案
沉降观测方案沉降观测是土木工程建设过程中不可或缺的重要部分。
其主要目的是监测土地或建筑物的沉降变化，为工程建设过程中提供及时的反馈和改进的措施。
沉降观测方案的制定是沉降观测工作顺利进行的前提，下面将从需求明确、目标确定、方法选择以及方案优化等方面介绍沉降观测方案的制定流程。
一、需求明确在开始制定沉降观测方案之前，必须明确沉降观测的需求是什么。
这一点将直接影响方案的制定、目标的确定，也会对后续数据的处理分析产生影响。
需求明确就是要明确监测对象、监测范围、监测周期等基本信息。
对于监测对象的明确，需要确定监测的是土地还是建筑物，如果是建筑物，又需要考虑具体的建筑类型、基础类型和朝向等因素。
监测范围也是需求明确的重点。
如何选择监测的点位，每个点位的位置和数量，是制定方案前必须仔细考虑的问题。
此外，对于面积较大的监测范围，还需要确定监测分区，减少数据分析的复杂度。
监测周期是指观测时间的长短。
通常情况下，周期越长，收集到的数据量越多，但同时也意味着待完成周期较长，成本也相应加大。
因此，周期的长短需要根据具体情况来斟酌，权衡收益和成本。
二、目标确定明确了监测的需求之后，需要确定具体的观测目标。
目标的设置是为了监测数据的可靠性和准确性。
目标的确定通常包括两部分：一是确定监测点位目标，即观测要点的选址和设置；二是确定监测精度目标，即需要达到多少精度。
对于监测点位目标的选址，需要满足以下几个条件：第一，需要选择具有代表性的位置，不能人为选择代表性较差的点位；第二，需要考虑周围的地貌和建筑物环境；第三，需要考虑统计学的代表性，以及数据分析的便捷性。
对于监测精度目标，需要根据工程的实际需要来设定。
比如，对于一些高精度的工程建设，精度目标需要相对较高；对于一些对精度要求不太高的工程，可以适度降低精度要求，减少成本。
三、方法选择沉降观测方法主要有传统地面遥感法、测量法、GNSS卫星法等。
每种方法的应用场景、优点与局限需要进行比较，才能得出最适合自己的方案。

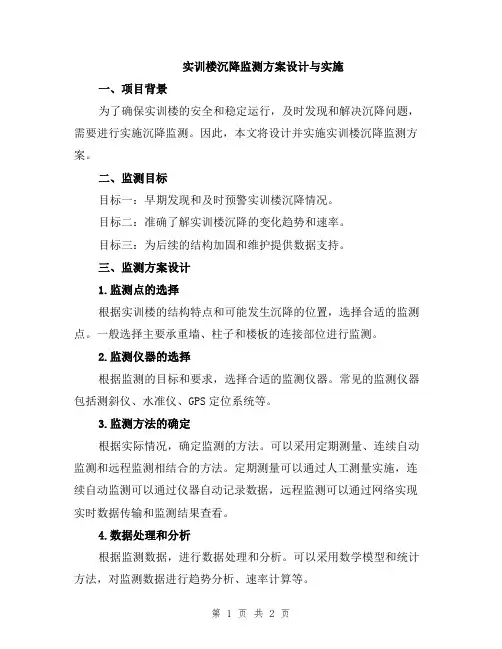

实训楼沉降监测方案设计与实施
实训楼沉降监测方案设计与实施一、项目背景为了确保实训楼的安全和稳定运行，及时发现和解决沉降问题，需要进行实施沉降监测。
因此，本文将设计并实施实训楼沉降监测方案。
二、监测目标目标一：早期发现和及时预警实训楼沉降情况。
目标二：准确了解实训楼沉降的变化趋势和速率。
目标三：为后续的结构加固和维护提供数据支持。
三、监测方案设计1.监测点的选择根据实训楼的结构特点和可能发生沉降的位置，选择合适的监测点。
一般选择主要承重墙、柱子和楼板的连接部位进行监测。
2.监测仪器的选择根据监测的目标和要求，选择合适的监测仪器。
常见的监测仪器包括测斜仪、水准仪、GPS定位系统等。
3.监测方法的确定根据实际情况，确定监测的方法。
可以采用定期测量、连续自动监测和远程监测相结合的方法。
定期测量可以通过人工测量实施，连续自动监测可以通过仪器自动记录数据，远程监测可以通过网络实现实时数据传输和监测结果查看。
4.数据处理和分析根据监测数据，进行数据处理和分析。
可以采用数学模型和统计方法，对监测数据进行趋势分析、速率计算等。
5.监测报告的编写根据数据处理和分析的结果，编写监测报告。
报告应包括监测点的位置、监测方法、监测数据、数据处理和分析结果等。
四、监测实施1.仪器安装根据监测点的选择，安装监测仪器并进行校准和调试。
2.数据采集按照监测计划，定期进行数据采集。
可以通过人工测量和仪器自动记录相结合的方式进行。
3.数据传输和处理将采集到的数据传输到数据处理中心，并进行数据处理和分析。
4.监测报告编写根据数据处理和分析的结果，编写监测报告。
报告内容应包括监测点的位置、监测方法、监测数据、数据处理和分析结果等。
五、总结通过实际的监测实施和数据分析，可以实现对实训楼沉降情况的及时监测和预警。
根据监测结果，可以制定相应的安全措施，保证实训楼的安全和稳定运行。
沉降观测施工方案(待打印)
沉降观测施工方案(待打印)
在工程监测中，沉降观测是一项十分重要的工作，它能够及时准确地监测工程
地基的沉降情况，从而为工程安全提供重要参考。
本文将介绍沉降观测施工方案，包括观测方法、仪器设备、观测点设置、数据处理等内容。
1. 观测方法
沉降观测一般采用水准仪法和全站仪法两种方法进行。
水准仪法适用于平面小
面积的场地，全站仪法适用于大面积地域，且具有较高的精度。
根据实际情况选择合适的观测方法进行沉降观测。
2. 仪器设备
进行沉降观测需要使用水准仪、全站仪、测量杆等仪器设备。
对于高要求的沉
降观测，应选择精确度高、稳定性好的仪器设备，确保观测数据的准确性和可靠性。
3. 观测点设置
在选择观测点时，应根据工程地基的实际情况确定观测点的位置和数量。
观测
点的设置应覆盖整个工程地基区域，保证对工程地基沉降情况的全面监测。
4. 数据处理
在沉降观测数据处理过程中，应注意对观测数据进行质量控制和分析。
通过数
据处理，可以得到工程地基的沉降速率、趋势等关键信息，为工程设计和施工提供重要参考。
结语
沉降观测施工方案是工程监测中的重要组成部分，通过科学合理的观测方法和
数据处理，能够有效监测工程地基的沉降情况。
在实际施工中，应严格按照施工方案进行操作，确保沉降观测数据的准确性和可靠性，为工程的安全与稳定提供保障。

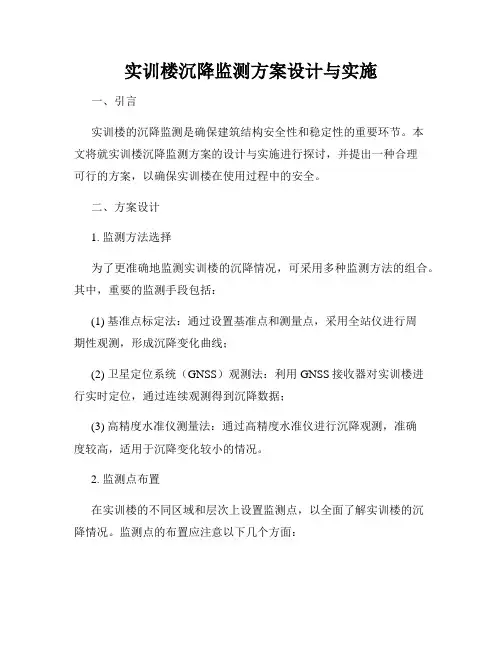

实训楼沉降监测方案设计与实施
实训楼沉降监测方案设计与实施一、引言实训楼的沉降监测是确保建筑结构安全性和稳定性的重要环节。
本文将就实训楼沉降监测方案的设计与实施进行探讨，并提出一种合理可行的方案，以确保实训楼在使用过程中的安全。
二、方案设计1. 监测方法选择为了更准确地监测实训楼的沉降情况，可采用多种监测方法的组合。
其中，重要的监测手段包括：(1) 基准点标定法：通过设置基准点和测量点，采用全站仪进行周期性观测，形成沉降变化曲线；(2) 卫星定位系统（GNSS）观测法：利用GNSS接收器对实训楼进行实时定位，通过连续观测得到沉降数据；(3) 高精度水准仪测量法：通过高精度水准仪进行沉降观测，准确度较高，适用于沉降变化较小的情况。
2. 监测点布置在实训楼的不同区域和层次上设置监测点，以全面了解实训楼的沉降情况。
监测点的布置应注意以下几个方面：(1) 按照实训楼的结构特点和荷载分布情况，合理选择监测点位置，重点关注荷载集中的区域；(2) 监测点应覆盖实训楼的不同功能区域，如教室、实验室、走廊等；(3) 对于多层实训楼，应在各层次上布置监测点，以便观测到不同层次的沉降情况。
3. 数据采集与处理为了确保监测数据的准确性和可靠性，应采取以下数据采集与处理措施：(1) 选择合适的数据采集设备，对监测点进行定期观测，并以统一标准记录测量数据；(2) 对采集到的数据进行校正和校验，排除误差，确保数据的准确性；(3) 对沉降数据进行分析和处理，绘制沉降变化曲线，及时监测并分析沉降的趋势和速率，判断是否存在异常情况。
三、实施步骤1. 前期准备(1) 了解实训楼的结构特点和荷载情况，确定监测方案的设计要求；(2) 确定监测点的布置方案，制定监测计划；(3) 购置和调试监测设备，确保设备的正常运行。
2. 监测设备安装(1) 按照监测点布置方案，在实训楼的不同位置安装监测设备；(2) 对于全站仪、水准仪等设备，需进行校准和标定，确保测量数据的准确性；(3) 对于GNSS接收器，应选择合适的位置进行安装，确保接收信号的强度和质量。
沉降观测设计方案
沉降观测设计方案沉降观测设计方案一、研究目的：沉降观测是为了监测土地基础的沉降变形情况，以评估地基的稳定性，并提供保障建筑物安全的依据。
本次沉降观测的目的是针对某建筑物基础的沉降情况进行长期监测，以确定建筑物基础的稳定性和安全性。
二、观测点的选择：观测点的选择应考虑到建筑物基础的具体位置和形状，以及周围的地质环境。
一般来说，应选择位于建筑物四个角落以及底板中心位置的观测点。
三、观测参数和仪器设备：1. 观测参数：(1) 水平沉降：通过测量观测点和参考点之间的水平位移变化来评估土地基础的沉降情况；(2) 垂直沉降：通过测量观测点和参考点之间的垂直位移变化来评估土地基础的沉降情况。
2. 仪器设备：(1) 水平位移测量仪：使用全站仪或全自动水平仪测量观测点和参考点之间的水平位移变化；(2) 垂直位移测量仪：使用自动水准仪或测斜仪测量观测点和参考点之间的垂直位移变化。
四、观测方案：1. 观测频率：(1) 短期观测：每周进行一次观测，连续观测3个月，以监测基础沉降的快速变化情况；(2) 长期观测：每季度进行一次观测，连续观测2年，以监测基础沉降的趋势和变化幅度。
2. 观测方法：(1) 水平位移测量：在观测点和参考点之间设置测量标志点，使用水平位移测量仪测量两者之间的水平位移；(2) 垂直位移测量：在观测点和参考点之间设置测量标志点，使用垂直位移测量仪测量两者之间的垂直位移。
3. 数据处理：将观测得到的数据进行统计和分析，计算出观测点各个时期的沉降速率和累计沉降量，并绘制出相应的沉降曲线。
五、责任划分：1. 工程师：负责观测方案的设计和施工现场的指导；2. 观测人员：负责实际的观测工作，包括仪器设备的调试和数据的采集；3. 数据处理人员：负责对观测数据进行统计和分析，并绘制相关的沉降曲线。
六、安全措施：在观测过程中，要确保施工现场的安全，并合理安排观测人员的工作时间，避免长时间处于高强度的工作状态。
七、经济效益：通过长期的沉降观测，可以及时发现土地基础沉降的问题，及时采取相应的措施来修复和加固基础，避免因沉降导致的建筑物安全事故，以保护人民生命财产安全，具有重要的经济效益。
沉降观测施工方案 Microsoft Word 文档
沉降观测施工方案一、引言沉降观测是工程建设中的重要环节，通过对工程施工及运行过程中地基沉降变形的监测，可以及时发现问题并采取相应的措施，以确保工程的安全运行。
本文将针对沉降观测的施工方案进行详细探讨。
二、施工前准备1. 测点设置在进行沉降观测前，需要合理设置观测测点，测点的选取应考虑到工程的重要部位、地基状况以及可能出现沉降的区域。
测点设置应满足工程实际需求，具有代表性和可操作性。
2. 仪器校准在开始观测前，需要对使用的仪器进行校准，确保测量结果的准确性和可靠性。
三、观测方法1. 采用全站仪观测沉降观测常采用全站仪进行测量，全站仪可以实现高精度的水平、垂直测量，同时具有数据记录和实时监测功能。
2. 定期观测沉降观测应定期进行，通常可以选择每周、每月或每季度进行一次观测，以监测沉降变形的趋势和速率。
四、数据处理1. 数据录入观测得到的数据应及时录入计算机中，以便进行后续的数据处理和分析。
2. 数据分析对观测数据进行分析，可以采用数学模型等方法，评估地基沉降变形的情况，为工程安全运行提供参考依据。
五、结果展示1. 数据报告根据观测数据和分析结果，编制详细的数据报告，将沉降观测的情况及时反馈给相关工程人员。
2. 常规汇总定期对观测结果进行汇总分析，形成常规的沉降观测报告，以便于工程管理和决策。
六、总结与建议通过科学合理的沉降观测施工方案，可以及时监测地基沉降变形情况，保障工程的安全运行。
建议在实际工程中，根据具体情况细化施工方案，并不断优化观测方法，提高观测数据的准确性和可靠性。
以上是沉降观测施工方案的主要内容，希望能为相关工程人员提供一定参考。
测量及沉降观测方案
测量及沉降观测方案1、设备准备：充分做好测量前的准备工作，保证测量工作顺利进行。
检校仪器、检定钢尺、对所有全站仪、经纬仪、水准仪和钢尺应根据计量法的要求，定期送检测单位进行检测。
2、技术准备：测量员要熟悉工程现场情况和定位条件、主要建筑物的相互关系和轴线尺寸相对关系，建筑物标高以及设计对测量的精度要求等。
熟悉工程所在位置、周围环境及原有建筑物的关系：GPRS点的坐标、标高，建筑物的朝向，定位依据及建筑物主要轴线的间距及夹角；首层室内±0.000的绝对标高，室外地坪的竖向布置（标高、坡度）和绿化及道路，地上、地下管线的安排等，要特别注意的是定位依据、定位条件及建筑物主要轴线的布局。
要对图上全部尺寸进行核对，当各图纸核对无误后，对于总平面图要以轴线为准，核对基础、非标准层、标准层的有关尺寸，标高是否相对应。
校核GPRS点的坐标及标高：为保证整个场地定位和标高的准确性，对甲方提供的定位依据点均应进行严格的校核，以取得正确的定位依据。
核算设计图上定位点的坐标与其边长、夹角是否对应。
实地校测定位点，要求高精度。
但常因种种原因点位稍有移位，为了校核点位和防止误用移动的点位，应会同甲方一起对点与点距离及夹角进行实地校测，当发现错误或误差超限时，请甲方妥善处理。
用水准仪实地校测甲方所给水准点间的高差，发现问题请甲方处理。
桩的保护：所有的控制桩均用砼墩加固及维护栏保护，并每月进行一次全面复核。
如有变动，立即采取措施恢复。
3、基础放线验线：建筑物基础放线的基本步骤：根据基坑边上的建筑物控制桩（即轴线引桩，但要经场地控制校核后方可使用）用经纬仪仔细向垫层上投测建筑物四大角和主要轴线，经闭合校核后，再详细放出细部轴线。
土方开挖深度不一样，基础底标高也就不一致，为了控制土方开挖及基础施工时的标高，在基础土方开挖时，将标高引测至基坑四周。
在人工清土及基础施工时可将水准仪架在基坑内进行测量。
根据基础图以各轴线为准，用墨线弹出基础施工中所要的边界线。
建筑物沉降观测方案
建筑物沉降观测方案1沉降观测点的布置准备工作：本工程使用精密水准议DZS3-1及配套的水准尺做为沉降观测仪器。
2水准点的设置：沉降观测依据稳定良好的水准点进行，现场水准点不考虑永久使用，对建筑物进行沉降观测时以不转点为宜，为相互检查校对，每栋楼根据现场设置的3个专用水准点进行校核。
3结构的沉降及位移变形观测在结构施工过程中，须经常对结构进行观测，以检查结构变形。
如发现超过允许值的沉降变形，应及时采取措施予以调整。
3.1沉降观测的次数○1基础施工完进行首次观测，结构施工期间每增加一层观测一次,在施工期间如中途停工时间较长,应在停工时或复工前进行沉降观测。
同时根据施工的进度情况，较大荷重增加前后，均应进行观测。
○2当结构发生大量沉降,不均匀沉降或出现严重裂缝时,应立即向工程技术负责人汇报,并应立即进行观测或一次连续值班观测。
在某一段时间内，若沉降量较大，应对观测次数进行加密。
○3沉降观测终止时间要以沉降观测量大小及沉降速度来确定并以月沉降量不超过2毫米时，可以认为沉降基本稳定。
3.2工作要求：为保证观测成果的正确性，如实反映出建筑物观测情况，确保工程施工、使用安全应做到四固定：○1固定人员观测和整理成果。
○2固定使用的水准仪及水准尺。
○3使用固定的水准点。
○4按规定的日期、方法及路线进行观测，观测路线固定，外界条件固定。
4观测点的布置4.1观测点本身应牢固稳定，确保点位安全，能长期保存。
4.2观测点的上部必须为突出的半球形状或有明显的突出之处，与结构外皮保持一定的距离（约30mm）。
4.3要保证在点上能垂直置尺和良好的通视条件。
5观测与成果整理沉降观测资料要及时整理，妥善保存，在观测点布置完毕之后，即进行沉降观测以首次观测成果做为初值，每次观测后的成果均与首次成果比较，计算沉降量，每次观测结束后，要检查记录计算是否正确。
然后将观测高程列入沉降观测的成果表中。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
天津大学新校区（津南校区）综合教学实验楼项目建筑物主体沉降观测工程技术方案编制：校核：审核：天津市勘察院2013年10月目录1 工程概况 ..............................................................................................................................................- 1 -2 目的和内容 ..........................................................................................................................................- 1 -3 执行的规范、标准...............................................................................................................................- 1 -4 监测仪器设备 ......................................................................................................................................- 1 -5 人员组织 ..............................................................................................................................................- 2 -6 基准点及监测点的布设及要求...........................................................................................................- 2 - 6.1基准点的布设..................................................................................................................................- 2 - 6.2监测点的布设..................................................................................................................................- 2 -6.3数据采集的作业要求......................................................................................................................- 4 -7 观测技术要求 ......................................................................................................................................- 4 - 7.1基准点、工作基点观测技术要求..................................................................................................- 4 -7.2监测点观测技术要求......................................................................................................................- 5 -8 观测周期 ..............................................................................................................................................- 5 - 8.1 基准点观测周期...........................................................................................................................- 5 - 8.2 沉降监测点观测周期.....................................................................................................................- 5 - 9资料整理和提交报................................................................................................................................- 6 - 9.1 资料整理 ........................................................................................................................................- 6 - 9.2监控量测预警预报..........................................................................................................................- 7 -9.3报告提交 .........................................................................................................................................- 7 -10 质量保证措施.....................................................................................................................................- 7 -11 监测工程安全文明施测措施.............................................................................................................- 8 -12 附图 ....................................................................................................................................................- 8 -1 工程概况本项目由天津大学开发，地点位于天津市津南区蓟汕联络线以南、津港高速以北，校园总建筑面积约为155.0677万平方米，其中地上建筑面积约147.3377万平方米；本次监测范围为天津大学综合教学实验楼，A栋为4层建筑，占地面积约为4415.8353平方米；B栋为4层建筑，占地面积约为4055.3144平方米；C栋为5层建筑，占地面积约为3605.4385平方米。
2 目的和内容目的：工程建筑物从开始施工到竣工，以及建成运营后很长一段时间，建筑物沉降是不可避免的。
如果沉降在一定的限度之内属正常现象，但一旦超过某一限度，就会危及建筑物的安全。
因此，在建筑物施工和运营期间，都应对建筑物进行沉降观测，以便及时掌握变形情况，发现问题，采取措施，保证建筑物从施工开始到运营期间的安全；另外，建筑沉降观测资料对于总结本地区的设计、施工经验有很大的帮助。
内容：通过布设沉降观测基准点和观测点，按照相应等级水准测量精度要求，根据施工载荷情况，定期进行沉降观测，直到建（构）筑物的沉降趋于稳定。
3 执行的规范、标准3.1《国家一、二等水准测量规范》GB12897-20063.2《建筑变形测量规范》JGJ8-20073.3《天津市加强建筑工程变形观测控制的规定》（建质安管[1999]529号）3.4《建筑施工测量技术规程》DB11/T446-20073.5工程设计及委托方要求4 监测仪器设备本次沉降监测采用美国天宝公司生产的Trimble DiNi精密电子水准仪，配合铟钢尺等设备进行精密沉降观测；并采用仪器专用软件以及专业数据处理软件进行数据分析处理。
5 人员组织为保证本次监测任务的顺利进行，公司拟成立南开大学图书馆建筑沉降观测项目部，由有丰富经验的工程师负责，选派经验丰富的工程测量人员，成立一个作业组，精心组织施工，以保证监测成果的准确性和可靠性。
6 基准点及监测点的布设及要求6.1基准点的布设本工程采用独立高程系统，基准点与工作基点应选埋在沉降影响范围以外的稳定区域内，必须保证点位地基坚实稳定、安全僻静。
本工程基准点选在南开大学新校区（津南校区）项目指挥部正门门口绿化带内，工作基点在承建图书馆项目的项目部院内及其职工生活区中各选1个，以方便监测实施，内部场地已硬化，处在变形影响区域外。
6.2监测点的布设6.2.1沉降监测点的布设原则监测点的布设遵循下列要求（1）每间隔8-12米设置一个，建筑物山墙中部适中位置。
（2）建筑物的四角、核心筒四角、大转角处或每隔2-3根柱基上。
（3）高低层建筑物、新旧建筑物、纵横墙等交接处以及后浇带的两侧。
（4）在建筑物的不同地基、不同结构分界处应布设监测观测点。
（5）框架结构建筑的每个或部分柱基上或沿纵横轴线上。
（6）根据各个建筑物的现状和本着不破坏现状的原则，监测点采用多种形式，如采用粘贴式沉降标志点、埋入式沉降标志点（明标、暗标）等。
