EIGRP注入静态配置
EIGRP基本配置
1.实验拓补图2.实验名称Eigrp基本配置3.实验设备1841路由器4台，两台PC4.实验目的通过EIGRP实现沟通5.实验步骤连接四台路由器与两台PC给两台PC配置IP地址快速以太网口下的eigrp基本配置配置IP各个端口或PC的地址：enable 进入特权模式Configure terminal 进入全局模式interface f0/0或f0/1 进入各个端口ip address 192.168.1.1 255.255.255.0 这里举例配置1网段的ip地址。
No shutdown 启用Exit 退到上一级router eigrp 100 启用eigrpnetwork 192.168.1.0network 192.168.2.0 宣告直连网段no auto-summary 关闭路由汇总串口下的eigrp配置r#enable 进入特权模式r#configure terminal 进入全局模式r(config)#interface F0/0 进入各个端口r(config-if)#ip address 192.168.1.1 255.255.255.0这里举例配置1网段的ip地址。
r(config-if)#clock rate 64000 同步时钟r(config-if)#no shutdown 启用r(config)#router eigrp 100 启用eigrpr(config-if)#network 192.168.1.0 宣告直连网段r(config-if)#network 192.168.2.0r(config-router)#no auto-summary 关闭路由汇总6.实验结果PC1与PC2 之间可以相互通信。
7.实验总结没啥。
CCNP路由实验---1、EIGRP的基本配置
CCNP路由实验---1、EIGRP的基本配置一、实验目的1、掌握EIGRP的基本配置。
2、掌握EIGRP的通配符掩配置方法。
3、掌握EIGRP的自动汇总特性，以及如何关闭自动汇总。
4、掌握EIGRP的手工汇总。
二、实验拓扑实验步骤：1、配置各路由器的名称、相连接口IP地址；R1(config)#int s1/1R1(config-if)#ip add 172.16.1.1 255.255.255.252R1(config-if)#no shutR1(config)#int loopback 0R1(config-if)#ip add 10.1.0.1 255.255.255.0R1(config-if)#int loopback 1R1(config-if)#ip add 10.1.1.1 255.255.255.0R1(config-if)#int loopback 2R1(config-if)#ip add 10.1.2.1 255.255.255.0R1(config-if)#int loopback 3R1(config-if)#ip add 10.1.3.1 255.255.255.0其它R2、R3类似进行配置。
配置完后用ping命令确认各路由器的直连口的互通性。
2、配置EIGRP协议，设置自治系统号为80R1：R1(config)#router eigrp 80R1(config-router)#network 172.16.0.0R2：R2(config)#router eigrp 80R2(config-router)#network 172.16.0.0R2(config-router)#network 111.111.0.0R3：R3(config)#router eigrp 80R3(config-router)#network 172.16.0.0备注：通常在路由器上配置EIGRP宣告通路网络时使用两种方法，方法1：network +主类网络号，这样可以将路由器上相关地址的接口直接加入到EIGRP 路由进程中去；方法2：使用通配符掩码进行配置，例如network X.X.X.X 0.0.0.X。
路由协议EIGRP配置
路由协议EIGRP配置EIGRP（Enhanced Interior Gateway Routing Protocol）是一种基于距离矢量算法的内部网关路由协议，主要用于在大型企业网络中实现路由器之间的动态路由。
本文将介绍EIGRP的配置过程，以帮助读者更好地理解和应用该协议。
1. EIGRP的基本概念EIGRP是一种高效可靠的路由协议，具有以下特点：- 支持VLSM（可变长度子网掩码）：可以根据网络需求分配不同的子网掩码。
- 支持CIDR（无类别域间路由）：能够将多个连续的IP地址作为一个整体进行路由计算。
- 支持自动汇总：能够将多个子网自动合并为一个超网，减小路由表的规模。
- 支持无环路：使用DUAL（Diffusing Update Algorithm）算法，有效解决了路由循环的问题。
2. EIGRP的配置步骤在配置EIGRP之前，需要了解以下参数：- 自治系统号（AS number）：EIGRP所在的自治系统号，范围为1~65535。
- 路由器ID：用于区分不同的路由器，可以是IP地址的一部分，也可以手动指定。
下面是EIGRP的配置步骤：步骤1：进入路由器配置模式```Router# configure terminal```步骤2：配置EIGRP进程和AS号```Router(config)# router eigrp <AS号>```步骤3：添加网络```Router(config-router)# network <网络地址>```此命令将指定哪些接口将被EIGRP协议使用。
可以指定单个IP地址、子网地址或主机地址。
步骤4：配置路由器ID（可选）```Router(config-router)# eigrp router-id <路由器ID>```使用此命令可以手动指定路由器ID，如果不手动指定，将使用默认的路由器ID。
步骤5：配置其他可选参数（可选）根据需要，可以配置其他参数，如带宽、延迟、可靠性等。
路由EIGRP配置
EIGRP的基本配置（1）掌握EIGRP路由协议的基本配置；（2）掌握EIGRP的通配符掩配置方法（3）掌握EIGRP的自动动汇总特性，以及如何关闭自动动汇总（4）掌握EIGRP的手工汇总(5 )掌握通过ip default-network命令配置EIGRP默认网络（6）理解可行距离FD、通告距离RD及其可行性条件FC（7）掌握EIGRP的认证的配置。
2.实验内容根据拓扑进行EIGRP路由协议的基本配置，自动动汇总、手工工汇总以及通告默认网络，同时，在配置的基础上，理解掌握EIGRP路由协议。
3.实验原理EIGRP是一种距离矢量路由协议（distance vector protocol）。
EIGRP使用了一种称为扩散更新算法DUAL，在多台路由器之间通过一种并行的方式执行路由的计算，从而保持尤环路的拓扑时可以随时获得较快的收敛。
EIGRP的路由更新，任然是把距离矢量传递给它直连的邻居。
但是这种更新并非周期性的、是部分部分新，所以比典型的距离矢觉路由协议使川的带宽要少得多。
EIGRP是无类路由协议；支持认证MD5加密与明文认证两种方式；支持多协议议，如IP、IPX、AppleTalk。
不足之处在于EIGRP路由协议是思科专有的，只能在纯思科设备的网络中使用o下面是一些验证命令：Show ip eigrp neighbors 用于显示运行eigrp路由协议的邻居关系Show ip eigrp toplogy 显示 eigrpl路由协议的拓扑表Show ip route eigrpl 显示eigrpl路由协议的路由表how ip eigrp traffic 显示 eigrp的通信状态4.实验环境与网络拓扑实验拓扑图：Eigrp配置：A(config)#router eigrp 1A(config-router)#network 202.196.32.0A(config-router)#network 192.168.1.0A(config-router)#network 192.168.2.0A(config)#ip route 0.0.0.0 0.0.0.0 s0/0/0A(config)#router eigrp 1A(config-router)#redistribute staticB(config)#router eigrp 1B(config-router)#no auto-summaryB(config-router)#network 192.168.1.0B(config-router)#network 172.16.1.0B(config-router)#network 192.168.3.0B(config-router)#passive-interface f0/1C(config)#router eigrp 1C(config-router)#no auto-summaryC(config-router)#network 192.168.2.0C(config-router)#network 192.168.3.0C(config-router)#network 172.16.2.0C(config-router)#passive-in f0/1 //更新不往f0/1上发D(config)#router eigrp 1D(config-router)#network 202.196.32.0路由表情况：A172.16.0.0/16 is variably subnetted, 2 subnets, 2 masksD 172.16.0.0/16 [90/30720] via 192.168.1.2, 00:15:23, FastEthernet0/0 D 172.16.2.0/24 [90/30720] via 192.168.2.3, 00:13:36, FastEthernet0/1 C 192.168.1.0/24 is directly connected, FastEthernet0/0C 192.168.2.0/24 is directly connected, FastEthernet0/1D 192.168.3.0/24 [90/2172416] via 192.168.2.3, 00:13:49, FastEthernet0/1[90/2172416] via 192.168.1.2, 00:12:48, FastEthernet0/0 202.196.32.0/24 is variably subnetted, 2 subnets, 2 masksD 202.196.32.0/24 is a summary, 00:19:16, Null0C 202.196.32.0/30 is directly connected, Serial0/0/0S* 0.0.0.0/0 is directly connected, Serial0/0/0B172.16.0.0/16 is variably subnetted, 2 subnets, 2 masksC 172.16.0.0/16 is directly connected, FastEthernet0/1D 172.16.2.0/24 [90/33280] via 192.168.1.1, 00:13:36, FastEthernet0/0C 192.168.1.0/24 is directly connected, FastEthernet0/0D 192.168.2.0/24 [90/30720] via 192.168.1.1, 00:15:33, FastEthernet0/0 C 192.168.3.0/24 is directly connected, Serial0/0/0D 202.196.32.0/24 [90/2172416] via 192.168.1.1, 00:15:33, FastEthernet0/0D*EX 0.0.0.0/0 [170/6780416] via 192.168.1.1, 00:15:33, FastEthernet0/0C172.16.0.0/16 is variably subnetted, 2 subnets, 2 masksD 172.16.0.0/16 [90/33280] via 192.168.2.1, 00:13:54, FastEthernet0/0C 172.16.2.0/24 is directly connected, FastEthernet0/1D 192.168.1.0/24 [90/30720] via 192.168.2.1, 00:13:54, FastEthernet0/0C 192.168.2.0/24 is directly connected, FastEthernet0/0C 192.168.3.0/24 is directly connected, Serial0/0/0D 202.196.32.0/24 [90/2172416] via 192.168.2.1, 00:13:54, FastEthernet0/0D*EX 0.0.0.0/0 [170/6780416] via 192.168.2.1, 00:13:54, FastEthernet0/0实验分析及调试：有了上次的经验后，这次在D上用EIGRP将202的网络通配出去，当时在配置过程中还是出现了一些小问题，在EIGRP协议中将默认路由发出去，和以往的RIP,OSPF有所不同。

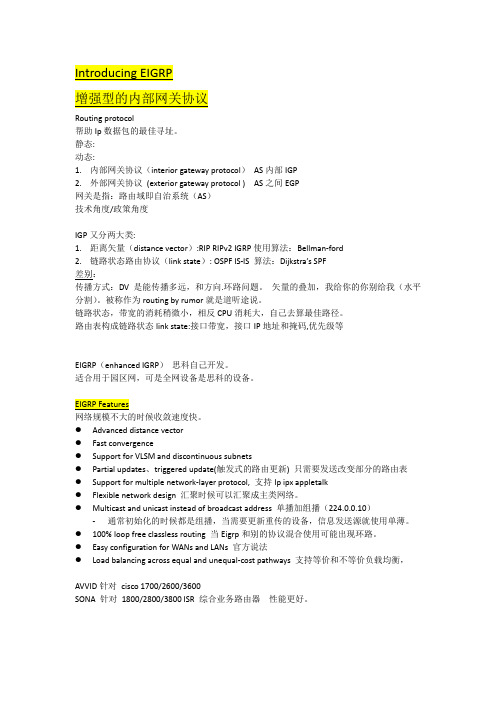

EIGRP学习笔记
Routing protocol帮助Ip数据包的最佳寻址。
静态:动态:1.内部网关协议（interior gateway protocol）AS内部IGP2.外部网关协议(exterior gateway protocol ) AS之间EGP网关是指：路由域即自治系统（AS）技术角度/政策角度IGP又分两大类:1.距离矢量（distance vector）:RIP RIPv2 IGRP使用算法：Bellman-ford2.链路状态路由协议（link state）: OSPF IS-IS 算法：Dijkstra’s SPF差别：传播方式：DV是能传播多远，和方向.环路问题。
矢量的叠加，我给你的你别给我（水平分割）。
被称作为routing by rumor就是道听途说。
链路状态，带宽的消耗稍微小，相反CPU消耗大，自己去算最佳路径。
路由表构成链路状态link state:接口带宽，接口IP地址和掩码,优先级等EIGRP（enhanced IGRP）思科自己开发。
适合用于园区网，可是全网设备是思科的设备。
网络规模不大的时候收敛速度快。
●Advanced distance vector●Fast convergence●Support for VLSM and discontinuous subnets●Partial updates、triggered update(触发式的路由更新) 只需要发送改变部分的路由表●Support for multiple network-layer protocol, 支持Ip ipx appletalk●Flexible network design 汇聚时候可以汇聚成主类网络。
●Multicast and unicast instead of broadcast address 单播加组播（224.0.0.10）-通常初始化的时候都是组播，当需要更新重传的设备，信息发送源就使用单薄。
EIGRP协议基本配置和常用命令
配置EIGRP协议#c o n f t#r o u t e r e i g r p100*E I G R P需要配置A S号**A S标识了属于一个互连网络中的所有路由器，**同一个A S内的不同路由如果想要互相学习路由信息，必须配置相同的A S号。
* #n e t1.1.1.00.0.0.255*宣告接口，使用的是反掩码形式，如果不输入反掩码，路由默认会使用接口的主类网络号* "n e t12.1.1.0"等价于"n e t12.0.0.00.255.255.255"#n e t0.0.0.0*如果路由的所有接口都宣告进E I G R P进程，则可以使用"n e t0.0.0.0"一次性宣告所有接口*查询EIGRP 在running-config中的配置明细#s h r u n n i n g-c o n f i g|s e c t i o n r e ir o u t e r e i g r p100n e t w o r k1.1.1.00.0.0.255n e t w o r k12.1.1.00.0.0.255n e t w o r k21.1.1.00.0.0.255a u t o-s u m m a r yEIGRP表EIGRP中有三张表：邻居表、路由表、拓扑表邻居表（Neighbor Table）在EIGRP中，两台相邻路由器要建立起邻接关系需要满足两个条件：1）具有相同的AS号； 2）具有相匹配的K值；可以通过下面的命令来查看EIGRP默认的K 值：#s h o w i p p r o t o c o l s/*A S=100*/u t e rf a c ee l l oC i s21.0.0.0/8i s v a r i a b l y s u b n e t t e d,2s u b n e t s,2m a s k sC21.1.1.0/24i s d i r e c t l y c o n n e c t e d,F a s t E t h e r n e t1/0D21.0.0.0/8i s a s u m m a r y,00:14:58,N u l l012.0.0.0/8i s v a r i a b l y s u b n e t t e d,2s u b n e t s,2m a s k sC12.1.1.0/24i s d i r e c t l y c o n n e c t e d,S e r i a l0/0D12.0.0.0/8i s a s u m m a r y,00:15:00,N u l l0路由表中的"D1.0.0.0/8i s a s u m m a r y,01:40:23,N u l l0"是一条自动汇总产生的路由，E I G R P和R I P默认都在主网边界自动汇总，不同的是E I G R P会在本地产生一条自动汇总后的路由，目标指向空接口（N u l l0）R1发现路由表中有一条1.0.0.0/8的条目能够匹配(子网掩码最长匹配，这个条目比默认路由子网掩码长，所以优先选取)发往空接口的数据会被丢弃。
cisco 私有路由协议 Eigrp 详解
特别值得一提的是：
七、EIGRP 建立邻接关系 1. 区别邻接和邻居：邻居指的是物理直连并且在同一个子网内的路由器。邻接指的是 在邻居的基础之上通过 hello 分组建立的关系。 2. 建立邻接的条件：（1）K 值一样（查看 K 值：show ip protocol） （2）属于同一 子网 （3）同一个自治系统 K 值修改：在 eigrp 进程下： R2(config-router)#metric weights 0 1 1 1 1 1；0 表示 TOS，5 个 1 分别对应 K1-K5 如果直连不在同一个子网：将会出现下面的 Error 消息：
查询：通常是组播，也有可能是单播，需要确认，被可靠传输。 应答：用于对查询进行应答，单播可靠发送。 ACK：对更新、查询、应答进行确认，单播发送（只能为单播）。
五、EIGRP 计时器 1. 保持计时器（Hold time）：默认为 Hello 时间的 3 倍，但是修改 Hello 时间后，保 持时间不会自动*3，而是需要手动修改。超过这时间段将重置临接关系。接口模式 下修改计时器值：ip hello-interval eigrp / ip hold-time eigrp. 2. RTO 定时器：指重传数据包之前需要等待的时间（连续单播），即在 RTO 到期时还没 收到 ACK，那么该数据包将被重传 16 次或者直到保持计时器到期。 3. 组播流计时器：（查看方式为 show ip interface eigrp）确定了在组播转换到单播
重传需要等待的时间。 4. 主动计时器：指在该时间内没有收到查询应答那么就陷入 SIA 状态，并重置临接关
系。在发送查询时启动计时；全局模式下修改主动计时器值，默认为 3 分钟 timer active… 六、EIGRP 度量 EIGRP metric 计算公式：
eigrp配置的综合实训
eigrp配置的综合实训
EIGRP（Enhanced Interior Gateway Routing Protocol）是一个用于IP网络的动态路由协议，可以帮助网络管理员轻松管理和配置路由。
以下是EIGRP配置综合实训的步骤：
1. 配置基本网络设置：
- 配置主机IP地址和子网掩码。
- 配置路由器的主机名。
2. 启用EIGRP协议：
- 在路由器上启用EIGRP进程。
- 配置EIGRP AS号码（Autonomous System）。
3. 配置EIGRP邻居关系：
- 配置路由器之间的邻居关系。
- 使用neighbor指令指定邻居路由器的IP地址。
4. 配置EIGRP网络：
- 使用network指令配置使用EIGRP协议的网络。
- 确保所有需要使用EIGRP协议的网络都被包含在内。
5. 配置EIGRP路由策略：
- 配置路由器的EIGRP路由策略。
- 使用路由地图（Route Map）来控制通告的路由。
6. 验证EIGRP配置：
- 使用show命令验证EIGRP邻居关系是否建立。
- 使用show ip route命令验证路由表中是否包含正确的EIGRP路由。
7. 测试EIGRP实时性和容错性：
- 运行traceroute命令验证EIGRP路由。
- 模拟故障，并观察EIGRP协议重新计算路由的能力。
在进行综合实训之前，建议提前了解EIGRP协议的基本概念和相关配置命令。
另外，确保使用网络仿真工具（如Packet Tracer）或实际物理设备进行实验，以便实际操作和验证配置的效果。
EIGRP路由协议配置实验
一、实验目的掌握EIGRP的配置掌握EIGRP负载均衡的配置掌握EIGRP中地址的手工汇总二、实验内容与实验要求实验内容、原理分析及具体实验要求。
实现网络的互连互通，从而实现信息的共享和传递。
R1和R2之间连接的两条线路形成负载均衡关系；进行指定的地址手工汇总。
三、实验环境实验所使用的设备名称及规格、网络结构图。
路由器3台四、实验过程与分析根据具体实验，记录、整理相应命令、运行结果等。
详细记录在实验过程中发生的故障和问题，并进行故障分析，说明故障排除的过程及方法。
1.在所有路由器上进行IP地址基本配置，并测试直连链路的连通性。
R1：F0/0Router>ENRouter#conf tEnter configuration commands, one per line. End with CNTL/Z.Router(config)#interface F0/0Router(config-if)#ip address 21.21.21.1 255.255.255.0Router(config-if)#no shut%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up Router(config-if)#exitS0/2/0Router(config)#int s0/2/0Router(config-if)#ip address 12.12.12.1 255.255.255.0Router(config-if)#clock rate 64000Router(config-if)#no shut%LINK-5-CHANGED: Interface Serial0/2/0, changed state to downRouter(config-if)#exitLo1Router(config)#int lo1Router(config-if)#ip address 1.1.1.1 255.255.255.0Router(config-if)#no shutR2：F0/0Router>enRouter#conf tEnter configuration commands, one per line. End with CNTL/Z.Router(config)#int f0/0Router(config-if)#ip address 21.21.21.2 255.255.255.0Router(config-if)#no shut%LINK-5-CHANGED: Interface FastEthernet0/0, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to upRouter(config-if)#exitS0/2/0Router(config)#int s0/2/0Router(config-if)#ip add 12.12.12.2 255.255.255.0Router(config-if)#no shut%LINK-5-CHANGED: Interface Serial0/2/0, changed state to upS0/2/1Router(config)#int s0/2/1Router(config-if)#ip add 23.23.23.2 255.255.255.0Router(config-if)#clock rate 64000Router(config-if)#no shut%LINK-5-CHANGED: Interface Serial0/2/1, changed state to upRouter(config-if)#%LINEPROTO-5-UPDOWN: Line protocol on Interface Serial0/2/1, changed state to upLo1Router(config)#int lo 1Router(config-if)#%LINK-5-CHANGED: Interface Loopback1, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface Loopback1, changed state to upRouter(config-if)#ip add 2.2.2.2 255.255.255.0Router(config-if)#no shutRouter(config-if)#exitR3：S0/2/0Router>enRouter#conf tEnter configuration commands, one per line. End with CNTL/Z.Router(config)#int s0/2/0Router(config-if)#ip address 23.23.23.3 255.255.255.0Router(config-if)#no shut%LINK-5-CHANGED: Interface Serial0/2/0, changed state to downRouter(config-if)#exitLo1Router(config)#int lo 1Router(config-if)#ip address 3.3.3.3 255.255.255.0Router(config-if)#no shutRouter(config-if)#exit测试连通性R1 ping R2Router>ping 12.12.12.2Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 12.12.12.2, timeout is 2 seconds: !!!!!Success rate is 100 percent (5/5), round-trip min/avg/max = 3/5/6 ms Router>ping 21.21.21.2Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 21.21.21.2, timeout is 2 seconds: .!!!!Success rate is 80 percent (4/5), round-trip min/avg/max = 20/20/20 ms R3 ping R2Router>ping 23.23.23.2Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 23.23.23.2, timeout is 2 seconds: !!!!!Success rate is 100 percent (5/5), round-trip min/avg/max = 20/21/26 ms 2.在各路由器上用eigrp进行配置R1:Router(config)#router eigrp 1Router(config-router)#network 12.12.12.0 0.0.0.255Router(config-router)#network 21.0.0.0Router(config-router)#network 1.0.0.0R2：Router(config)#router eigrp 1Router(config-router)#network 23.0.0.0Router(config-router)#network 12.0.0.0Router(config-router)#%DUAL-5-NBRCHANGE: IP-EIGRP 1: Neighbor 12.12.12.1 (Serial0/2/0) is up: new adjacencyRouter(config-router)#network 21.0.0.0Router(config-router)#%DUAL-5-NBRCHANGE: IP-EIGRP 1: Neighbor 21.21.21.1 (FastEthernet0/0) is up: new adjacencyRouter(config-router)#network 2.0.0.0R3：Router(config)#router eigrp 1Router(config-router)#network 3.0.0.0Router(config-router)#network 23.0.0.0Router(config-router)#%DUAL-5-NBRCHANGE: IP-EIGRP 1: Neighbor 23.23.23.2 (Serial0/2/0) is up: new adjacency3.用show ip route命令检查路由是否正确，查看关键信息R1R2R34.用show ip eigrp topology、show ip eigrp neighbor查看拓扑表和邻居表R1R2R35.关闭R1的f0/0，在R1上查看到达3.0.0.0/8的metric值，在R1上配置正确的variance值，以达到不等价负载平衡（可以在s0/0接口上调整bandwidth值）。
网络技术培训-EIGRP技术原理与配置
Network X
EIGRP 路径计算（路由器 C）
Router C Tables:
配置 EIGRP
指定本机上哪些接口能够参与EIRGP进程
使用主类通告
Network 10.0.0.0表示只要一个接口的IP属于10.0.0.0这 个主类网络，就可以参与EIGRP的进程。
使用通配符掩码
Lowest-cost = lowest FD
（20）
R3
（10）
R1
10.10.0.0
（10）
（10） R2
FD=20
AD=10
DUAL Terminology
(Current) successor = next-hop router with lowest-cost, loop free path
r - Reply status P 172.16.90.0 255.255.255.0, 2 successors, FD is 46251776
via 172.16.80.28 (46251776/46226176), Ethernet0 via 172.16.81.28 (46251776/46226176), Ethernet1
P 172.16.81.0 255.255.255.0, 2 successors, FD is 307200 via Connected, Ethernet1 via 172.16.81.28 (307200/281600), Ethernet1 via 172.16.80.28 (307200/281600), Ethernet0
debug ip eigrp
RouterX# debug ip eigrp IP-EIGRP: Processing incoming UPDATE packet IP-EIGRP: Ext 192.168.3.0 255.255.255.0 M 386560 - 256000 130560 SM 360960 – 256000 104960 IP-EIGRP: Ext 192.168.0.0 255.255.255.0 M 386560 - 256000 130560 SM 360960 – 256000 104960 IP-EIGRP: Ext 192.168.3.0 255.255.255.0 M 386560 - 256000 130560 SM 360960 – 256000 104960 IP-EIGRP: 172.69.43.0 255.255.255.0, - do advertise out Ethernet0/1 IP-EIGRP: Ext 172.69.43.0 255.255.255.0 metric 371200 - 256000 115200 IP-EIGRP: 192.135.246.0 255.255.255.0, - do advertise out Ethernet0/1 IP-EIGRP: Ext 192.135.246.0 255.255.255.0 metric 46310656 - 45714176 596480 IP-EIGRP: 172.69.40.0 255.255.255.0, - do advertise out Ethernet0/1 IP-EIGRP: Ext 172.69.40.0 255.255.255.0 metric 2272256 - 1657856 614400 IP-EIGRP: 192.135.245.0 255.255.255.0, - do advertise out Ethernet0/1 IP-EIGRP: Ext 192.135.245.0 255.255.255.0 metric 40622080 - 40000000 622080 IP-EIGRP: 192.135.244.0 255.255.255.0, - do advertise out Ethernet0/1
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一EIGRP注入路由的方法1，重分布R1配置R1#show run | beg interinterface Loopback0ip address 1.1.1.1 255.255.255.255!interface FastEthernet0/0no ip addressshutdownduplex half!interface Serial1/0ip address 12.1.1.1 255.255.255.0serial restart-delay 0R1#show running-config | begin eigrprouter eigrp 100network 12.1.1.0 0.0.0.255network 0.0.0.0auto-summary!ip route 0.0.0.0 0.0.0.0 Serial1/0R2配置interface Loopback0ip address 2.2.2.2 255.255.255.255!interface FastEthernet0/0no ip addressshutdownduplex half!interface Serial1/0ip address 12.1.1.2 255.255.255.0 serial restart-delay 0!interface Serial1/1ip address 23.1.1.2 255.255.255.0 serial restart-delay 0!router eigrp 100network 2.2.2.2 0.0.0.0network 12.1.1.0 0.0.0.255network 23.1.1.0 0.0.0.255auto-summaryR3配置interface Loopback0ip address 3.3.3.3 255.255.255.255 !interface FastEthernet0/0no ip addressshutdownduplex half!interface Serial1/0ip address 23.1.1.3 255.255.255.0 serial restart-delay 0router eigrp 100redistribute staticnetwork 23.1.1.0 0.0.0.255no auto-summary!ip route 0.0.0.0 0.0.0.0 Serial1/0!2宣告静态R1配置：interface Loopback0ip address 1.1.1.1 255.255.255.255 !interface FastEthernet0/0no ip addressshutdownduplex half!interface Serial1/0ip address 12.1.1.1 255.255.255.0 serial restart-delay 0R1#show run | se r erouter eigrp 100network 1.0.0.0network 12.1.1.0 0.0.0.255auto-summaryR2配置：R2#show run | beg interinterface Loopback0ip address 2.2.2.2 255.255.255.255 !interface FastEthernet0/0no ip addressshutdownduplex autospeed auto!interface FastEthernet0/1no ip addressshutdownduplex autospeed auto!interface Serial1/0ip address 12.1.1.2 255.255.255.0 serial restart-delay 0!interface Serial1/1ip address 23.1.1.2 255.255.255.0 serial restart-delay 0!R2#show run | se r erouter eigrp 100network 2.0.0.0network 3.0.0.0network 12.1.1.0 0.0.0.255network 23.1.1.0 0.0.0.255auto-summaryR2#show run | beg ip routeip route 3.3.3.0 255.255.255.0 Serial1/1 !!R3配置：R3#show run | beg interinterface Loopback0ip address 3.3.3.3 255.255.255.255!interface Serial1/0ip address 23.1.1.3 255.255.255.0 serial restart-delay 0!R3#show run | se r erouter eigrp 100network 23.1.1.0 0.0.0.255auto-summary测试：在R1上ping 3.3.3.3R1#ping 3.3.3.3Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 3.3.3.3, timeout is 2 seconds:!!!!!Success rate is 100 percent (5/5), round-trip min/avg/max = 52/64/76 ms查看EIGRP拓扑表：R1#show ip eigrp topologyIP-EIGRP Topology Table for AS(100)/ID(1.1.1.1)Codes: P - Passive, A - Active, U - Update, Q - Query, R - Reply, r - reply Status, s - sia StatusP 1.1.1.1/32, 1 successors, FD is 128256via Connected, Loopback0P 1.0.0.0/8, 1 successors, FD is 128256via Summary (128256/0), Null0P 2.0.0.0/8, 1 successors, FD is 2297856via 12.1.1.2 (2297856/128256), Serial1/0P 3.3.3.0/24, 1 successors, FD is 2681856via 12.1.1.2 (2681856/2169856), Serial1/0P 12.0.0.0/8, 1 successors, FD is 2169856via Summary (2169856/0), Null0P 12.1.1.0/24, 1 successors, FD is 2169856via Connected, Serial1/0P 23.0.0.0/8, 1 successors, FD is 2681856via 12.1.1.2 (2681856/2169856), Serial1/0查看EIGRP路由表：R1#show ip route eigrp1.0.0.0/8 is variably subnetted, 2 subnets, 2 masksD 1.0.0.0/8 is a summary, 00:24:03, Null0D 2.0.0.0/8 [90/2297856] via 12.1.1.2, 00:22:26, Serial1/03.0.0.0/24 is subnetted, 1 subnetsD 3.3.3.0 [90/2681856] via 12.1.1.2, 00:22:52, Serial1/0D 23.0.0.0/8 [90/2681856] via 12.1.1.2, 00:22:34, Serial1/012.0.0.0/8 is variably subnetted, 2 subnets, 2 masksD 12.0.0.0/8 is a summary, 00:24:03, Null03，通过ip Default-Network注入：R1配置：interface Loopback0ip address 1.1.1.1 255.255.255.255 !interface FastEthernet0/0no ip addressshutdownduplex half!interface Serial1/0ip address 12.1.1.1 255.255.255.0 serial restart-delay 0R1#show run | se r erouter eigrp 100network 1.0.0.0network 12.1.1.0 0.0.0.255auto-summaryR2配置：R2#show run | beg interinterface Loopback0ip address 2.2.2.2 255.255.255.255 !interface FastEthernet0/0no ip addressshutdownduplex autospeed auto!interface FastEthernet0/1no ip addressshutdownduplex autospeed auto!interface Serial1/0ip address 12.1.1.2 255.255.255.0 serial restart-delay 0!interface Serial1/1ip address 23.1.1.2 255.255.255.0 serial restart-delay 0!R2#show run | begin eigrprouter eigrp 100network 2.0.0.0network 3.0.0.0network 12.1.1.0 0.0.0.255network 23.1.1.0 0.0.0.255auto-summary!no ip http serverno ip http secure-serverip default-network 3.0.0.0ip route 3.0.0.0 255.0.0.0 Null0R3配置：R3#show run | beg interinterface Loopback0ip address 3.3.3.3 255.255.255.255 !interface Serial1/0ip address 23.1.1.3 255.255.255.0 serial restart-delay 0!R3#show run | se r erouter eigrp 100network 23.1.1.0 0.0.0.255auto-summary测试：在R1上查看EIGRP路由表：R1#show ip route eigrp1.0.0.0/8 is variably subnetted, 2 subnets, 2 masksD 1.0.0.0/8 is a summary, 00:35:32, Null0D 2.0.0.0/8 [90/2297856] via 12.1.1.2, 00:33:56, Serial1/0 D 3.0.0.0/8 [90/2169856] via 12.1.1.2, 00:00:03, Serial1/0D 23.0.0.0/8 [90/2681856] via 12.1.1.2, 00:34:03, Serial1/012.0.0.0/8 is variably subnetted, 2 subnets, 2 masksD 12.0.0.0/8 is a summary, 00:35:32, Null0。
