预制墙板的吊装工艺流程
预制墙板吊装工艺流程
预制墙板吊装工艺流程介绍预制墙板吊装工艺流程是在建筑施工中常见的一种施工工艺。
预制墙板是在工厂预先制作好的墙板，通过吊装的方式安装到施工现场的墙体上。
本文将详细探讨预制墙板吊装的工艺流程及注意事项。
工艺流程预制墙板吊装工艺流程一般包括以下几个步骤：1. 设计与准备•根据建筑设计图纸确定预制墙板的尺寸、材质和数量。
•准备吊装设备，包括吊车、吊具等。
•确定吊装计划，包括吊装顺序和吊装方式。
2. 运输与卸货•将预制墙板从工厂运输到施工现场。
•在施工现场分配合适的堆放区域，将预制墙板垂直堆放。
•使用吊车或其他设备卸货，将预制墙板移至施工现场。
3. 吊装与安装•根据吊装计划，确定吊具的位置和吊装方式。
•在墙体上设置吊装点，并进行合理的加固和支撑。
•使用吊车将预制墙板吊装到墙体上，并进行初步定位。
4. 对齐与调整•对已吊装的预制墙板进行对齐和调整，确保墙板的垂直和水平度。
•使用水平仪和测量工具进行精确测量，并根据测量结果进行微调和调整。
5. 确定与固定•确保预制墙板的位置和相互之间的间隔符合设计要求。
•使用螺栓、焊接或其他方式将预制墙板固定到墙体上。
•进行固定点的验收，确保吊装安全和固定可靠。
6. 检验与验收•对已安装的预制墙板进行检验，确保质量符合要求。
•进行墙体的验收，确保吊装工艺符合设计要求和安全要求。
注意事项在进行预制墙板吊装工艺时，需要注意以下事项：1. 安全•需要保证吊装过程中的人员安全，提供合适的安全防护设施。
•吊装设备需要符合安全标准，经过合适的维护和检修。
•吊装前需要检查吊装点的承重能力和稳定性。
2. 质量•预制墙板的质量需要符合相关标准和设计要求。
•进行墙体的验收时，需要检查预制墙板的尺寸、对齐和固定情况。
•如有质量问题，需要及时处理和纠正。
3. 环境•在吊装过程中，需要保护好周边环境，避免对建筑和设施造成损坏。
•吊装过程中产生的噪音、灰尘等需要进行合理控制和处理。
4. 协调•预制墙板吊装涉及到多个施工环节和工种，需要做好各方面的协调与沟通。
建筑工程预制墙板施工方案
建筑工程预制墙板施工方案一、前期准备工作1.确定施工单位及施工队伍，明确施工人员的责任和任务分工。
2.清理施工现场，确保施工场地平整、无杂物、无污染物。
3.准备必要的施工机具、工具及材料，并对其进行检查和测试，确保完好无损。
4.制定施工计划，明确施工流程和时间节点，确保施工进度。
5.与相关部门协调，确保施工现场供电、供水等基础设施正常，为施工提供保障。
二、预制墙板安装1.测量墙体尺寸和定位，确定墙板的安装位置和数量。
2.查看施工图纸，确认预制墙板的规格和要求，确保墙板的质量。
3.将预制墙板从仓库运至施工现场，并进行分类、编号，便于安装。
4.在墙体定位线上打好墙板的安装标线，确保墙板的水平和垂直。
5.根据墙板的情况，选择适当的吊装设备，先进行试吊，确认吊装设备的安全性和可靠性。
6.使用吊车或起重机将墙板吊装至安装位置，注意操作人员需要有必要证书和培训。
7.在墙板的横向和纵向缝隙处进行浇筑砼灌注，确保墙板的稳固和密实。
8.使用螺栓或其他连接件固定墙板，使其与基础结构紧密相连。
9.安装墙板时，注意保护好墙板的表面和边角，以免造成损坏。
10.在墙板安装完成后，进行验收，确认墙板的安装质量符合要求。
三、预制墙板外立面处理1.将预制墙板的外表面进行清洁，确保表面平整、整洁。
2.对墙板的外表面进行防水、防潮处理，确保墙板的耐久性和防腐性。
3.根据设计要求进行外墙的装饰，如涂料、瓷砖等，确保外墙装饰效果符合要求。
四、质量检验和验收1.施工结束后，对所安装的预制墙板进行整体的质量检验，确认墙板的安装质量和外观质量。
2.对预制墙板的外观质量、尺寸偏差、平整度、垂直度等指标进行检测，确保符合建筑设计要求和国家标准。
3.对墙板连接处的结构和密封性进行检查，确保墙板的连接牢固和密封良好。
4.进行验收，并出具相应的验收报告，由建设单位签字确认后，方可进入下一阶段的施工工作。
五、安全注意事项1.在搬运、安装墙板时，要严格按照操作规程和安全标准进行操作，切勿擅自行动。
新型混凝土预制装配技术之NPC构件施工全套工艺详解
NPC剪力墙构件吊装施工工艺工艺流程：墙板吊装就位→支撑→校正→支撑加固→浆锚管注浆→墙板连接拼缝注浆预制剪力墙构件吊装施工工艺操作工艺：1、竖向构件吊装应采用慢起、快升、缓放的操作方式。
2、竖向构件底部与楼面保持20mm空隙，确保灌浆料的流动；其空隙使用1～10mm不同厚度的垫铁，确保竖向构件安装就位后符合设计标高。
3、竖向构件吊装前先检查预埋构件内的吊环是否完好无损，规格、型号、位置正确无误，构件试吊时离地不大于0.5m。
起吊应依次逐级增加速度，不应越档操作。
构件吊装下降时，构件根部系好缆风绳控制构件转动，保证构件就位平稳。
4、构件距离安装面约1.5m时，应慢速调整，调整构件到安装位置；楼地面预留插筋与构件预留注浆管逐根对应，全部准确插入注浆管后，构件缓慢下降；构件距离楼地面约30cm时由安装人员辅助轻推构件或采用撬棍根据定位线初步定位；5、竖向构件就位时，应根据轴线、构件边线、测量控制线将竖向构件基本就位后，利用可调式斜支撑上下连接板通过螺栓和螺母将竖向构件楼面临时固定，竖向构件与楼面保持基本垂直后摘除吊钩。
6、根据竖向构件平面分割图及吊装图，对竖向构件依次吊装就位，竖向构件就位后应立即安装斜支撑，每竖向构件用不少于2根斜支撑进行固定，斜支撑安装在竖向构件的同一侧面，斜支撑与楼面的水平夹角不应小于60°。
1）将地面预埋的拉接螺栓进行清理，清除表面包裹的塑料薄膜及迸溅的水泥浆等，露出连接丝扣；将构件上套筒清理干净，安装螺杆。
注意螺杆不要拧到底，与构件表面空隙约30mm；2）安装斜向支撑：将撑杆上的上下垫板沿缺口方向分别套在构件上及地面上的螺栓上。
安装时应先将一个方向的垫板套在螺杆上，然后转动撑杆，将另一方向的垫板套在螺杆上；3）将构件上的螺栓及地面预埋螺栓的螺母收紧。
同时应查看构件中预埋套筒及地面预埋螺栓是否有松动现象，如出现松动，必须进行处理或更换；4）转动斜撑，调整构件初步垂直；松开构件吊钩，进行下一块构件吊装。
预制墙板吊装工艺流程主要工序
预制墙板吊装工艺流程主要工序
预制墙板吊装是指将提前制作好的墙板进行安装的过程。
下面是预制墙板吊装工艺流程的主要工序。
1. 墙板运输：将预制墙板从工厂运输至现场。
运输过程中需注意避免损坏墙板。
2. 吊装准备：在墙板安装位置附近设置起重设备，如吊车或吊臂。
同时，需要安装好吊装绳索和吊钩。
3. 墙板吊装：使用吊车或吊臂将墙板吊起，并放置在安装位置上。
在吊装过程中需要确保墙板水平放置，不得倾斜或摇晃。
4. 固定墙板：当墙板放置到位后，需要用支架或其他固定方法将其固定在地面或其他结构上，以确保墙板不会移动或倾斜。
5. 接缝处理：将墙板拼接处进行处理，以确保结构的牢固性和美观性。
接缝处理一般包括填充、抹灰、刷漆等工作。
6. 安装其它构件：在墙板安装完成后，需要进行其它构件的安装，如门窗、电线、水管等。
这些构件需要与墙板紧密衔接，以确保结构的完整性和功能性。
以上是预制墙板吊装工艺流程的主要工序。
在工程实施过程中，需要遵循相关规定和标准，确保墙板的安装质量和安全性。
装配式墙板工程施工【图】
装配式墙板工程施工（一）预制墙板吊装1、应采取措施保证起重设备的主钩位置、吊具及构件重心在竖直方向上重合。
吊索与构件水平夹角不宜小于60°，不应小于45°；2、吊装过程应平稳，不应有大幅度摆动，且不应长时间悬停。
3、竖向预制构件吊装前应进行试吊。
竖向预制构件初步就位后，应采取临时固定措施，确保稳定后再摘除吊钩；（二）预制墙板临时支撑1、墙板吊装装过程中根据水准点和轴线校正位置，安装就位后及时采取临时固定措施。
⑴夹心外墙板、内墙板同平面内应采用不少于2根斜支撑进行固定，斜支撑应安装在竖向预制构件的同一侧面⑵对墙板上部的斜撑，其支撑点距离底部的距离不宜小于高度的2/3，且不小于高度的1/2；支撑与水平线夹角宜在55°—65°之间。
⑶构件安装就位后，可通过临时支撑对构件的位置和垂直度进行微调。
构件连接部位灌浆料和封堵用坐浆料的强度达到设计要求后，方可拆除临时固定措施。
2、预制外墙板缝保温做法⑴预制外墙板接缝处预留保温层应连续无损；⑵竖缝封闭前应按设计要求插入保温条；⑶预制外墙板上口水平缝处预留保温条应连续铺放，不得中断。
3、预制外墙板缝防水做法：⑴进场的预制外墙板，在堆放、吊装过程中，应注意保护其空腔侧壁、立槽、滴水槽以及水平缝的防水台等部位，以免损坏。
⑵预制外墙接缝清理防水空腔后塞入发泡聚乙烯棒。
（三）预制墙板灌浆套筒连接1、在套筒灌浆施工前，应采取相应措施避免灌浆时套筒堵塞或漏浆。
2、灌浆套筒内连接钢筋的长度应符合设计要求且不应小于8倍钢筋直径。
3、灌浆料应在制备后30min内用完；散落的灌浆料拌合物不得二次使用；剩余的拌合物不得再次添加灌浆料、水后混合使用。
4、当套筒灌浆连接施工出现无法出浆的情况时，应查明原因，采取的施工措施应符合下列规定：⑴对于未密实饱满的竖向连接灌浆套筒，当在灌浆料加水拌合30min内时，应首选在灌浆孔补灌；当灌浆料拌合物已无法流动时，可从出浆孔补灌；⑵补灌应在料拌合物达到设计规定的位置后停止，并在灌浆料凝固后再次检查位置。

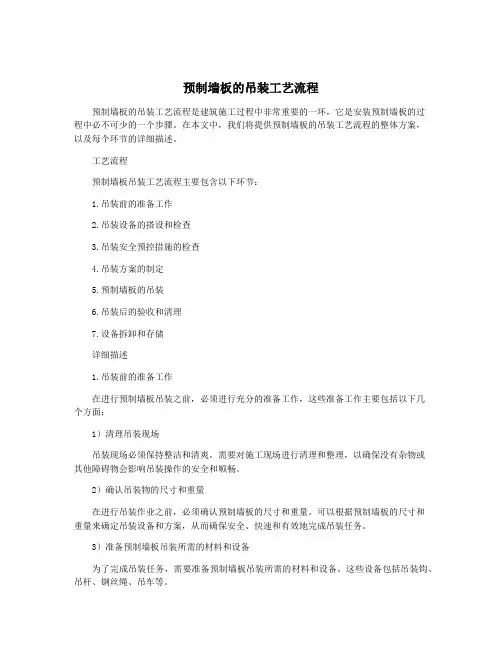

预制墙板的吊装工艺流程
预制墙板的吊装工艺流程预制墙板的吊装工艺流程是建筑施工过程中非常重要的一环，它是安装预制墙板的过程中必不可少的一个步骤。
在本文中，我们将提供预制墙板的吊装工艺流程的整体方案，以及每个环节的详细描述。
工艺流程预制墙板吊装工艺流程主要包含以下环节：1.吊装前的准备工作2.吊装设备的搭设和检查3.吊装安全预控措施的检查4.吊装方案的制定5.预制墙板的吊装6.吊装后的验收和清理7.设备拆卸和存储详细描述1.吊装前的准备工作在进行预制墙板吊装之前，必须进行充分的准备工作，这些准备工作主要包括以下几个方面：1）清理吊装现场吊装现场必须保持整洁和清爽。
需要对施工现场进行清理和整理，以确保没有杂物或其他障碍物会影响吊装操作的安全和顺畅。
2）确认吊装物的尺寸和重量在进行吊装作业之前，必须确认预制墙板的尺寸和重量。
可以根据预制墙板的尺寸和重量来确定吊装设备和方案，从而确保安全、快速和有效地完成吊装任务。
3）准备预制墙板吊装所需的材料和设备为了完成吊装任务，需要准备预制墙板吊装所需的材料和设备。
这些设备包括吊装钩、吊杆、钢丝绳、吊车等。
2.吊装设备的搭设和检查吊装设备的搭设和检查是吊装过程中非常关键的一步。
这个环节的任务是确保吊装设备的安全、稳定和可靠。
下面我们来看看吊装设备的搭设和检查步骤：1）选择吊装设备根据墙板的尺寸和重量，选择适合的吊装设备。
常用的吊装设备有吊车和塔吊。
2）搭建吊装设备搭建吊装设备的过程需要按照相关规定和标准操作，确保设备的安全和稳定。
3）检查设备对吊装设备进行全面的检查，确保设备没有损坏或者故障。
需要检查的部分包括机械系统、液压系统、电气系统等。
3.吊装安全预控措施的检查前两个环节的完成之后，需要进行吊装安全预控措施的检查，这是确保吊装作业安全的保证。
下面我们来看看吊装安全预控措施的检查步骤：1）排除人员和物品在吊装作业开始之前，需要将吊装现场清理干净，将其他人员和物品移离现场。
2）确保通风吊装作业所在的环境中必须有足够的通风，以防止吊装作业中产生危险的气体和蒸气。
3.预制构件吊装交底
预制墙体吊装交底1、工艺流程基层清理→定位放线（墙边线/控制线/分仓线）→竖向套筒钢筋校正纠偏→垫片找平→30×30mm胶条粘贴分仓→预制墙体试吊→预制外墙板/预制内墙板/PCF板吊装就位→安装斜支撑 /L型角铁→摘钩→墙板校正→墙边堵缝→24小时后套筒灌浆1、定位放线（结构区、非结构区）2、粘贴胶条、垫片找平3、挂钩(挂中间安全吊链）4、起吊/1m高试吊5、空中吊/转运6、落至1m高处手扶引导下降7、镜子观察钢筋对孔套筒8、斜撑、七字码临时固定9、人字梯上摘钩 10、线锤校正，斜撑微调 11、墙根三角型塞缝2、工序控制要点⑴吊装前，检查预制墙体连接钢筋规格、数量、位置和长度，校正连接钢筋，清理检查套筒、预留孔内的杂物；⑵按照设计院认可分仓图，定位弹线，划分结构区、非结构区、安装线、控制线；⑶吊装前，套筒钢筋微调校直，在预制墙体边线框内取构件长度总尺寸1/4的两点用钢垫片找平，接缝高度宜为20mm；⑷预制外墙板：预制外墙板在吊装前应外侧粘贴30（厚）×30（宽）mm的胶条。
10mm进入结构墙体，20mm在保温层内。
外墙分仓位置使用橡胶条进行分隔；⑸吊装预制墙体须使用专用吊梁、吊链，中间设置安全吊链，吊链须垂直构件；⑹起吊时，先行试吊，试吊高度不得大于1米。
试吊确认连接可靠后方可正式起吊。
⑺吊运构件时，下方严禁站人，必须待构件降落离地1m以内，方准靠近。
⑻在构件距楼面约1m高时停止降落，操作人员手扶引导降落，用镜子观察连接钢筋是否对孔，用撬棍调整对其墙体控制线，缓慢降落到垫片。
⑼预制墙体吊装就位并校准定位后应及时采用斜撑固定，每道墙板设置2道长斜撑、2道短斜撑临时固定，临时固定后转动斜撑可调式杆件进行校正微调其垂直度，校正微调应符合下列规定：①预制墙板安装垂直度应以满足外墙板面垂直为主，并保证与相邻外墙板外侧的平整度；②预制墙板阳角位置相邻板的平整度校核与调整,应以阳角垂直度为基准进行调整；③预制墙板拼缝校核与调整应以竖缝为主，横缝为辅；⑽墙根处塞缝料三角型塞缝（水泥砂浆）封堵边口，24小时后灌浆。
预制墙板吊装工艺流程
预制墙板吊装工艺流程一、工艺概述预制墙板是一种预先制作好的墙体构件，具有轻巧、高强度、施工速度快等优点。
预制墙板吊装工艺是指将预制墙板通过起重设备进行安装和固定的过程。
本文将详细介绍预制墙板吊装的整个工艺流程。
二、准备工作1. 施工前，需要检查预制墙板的尺寸、质量和数量，确保符合设计要求。
2. 预制墙板的运输和存放应按照规定进行，避免受潮、受损等情况。
3. 吊装设备和工具应进行检查和维护，确保其正常运行和安全使用。
三、施工步骤1. 安装吊装设备：根据施工现场的具体情况，选择合适的起重设备，并进行安装和调试。
2. 制定吊装方案：根据预制墙板的尺寸、重量和施工现场的条件，制定吊装方案，包括起重机械的位置、吊点的选择、吊装顺序等。
3. 设置吊点：根据吊装方案，在预制墙板上设置吊点，确保吊装平衡和安全。
4. 吊装预制墙板：将起重设备的吊钩或夹具与吊点连接，进行吊装。
在吊装过程中，操作人员应保持沟通，确保吊装平稳和墙板的垂直度。
5. 定位和固定：将吊装好的预制墙板放置到预定的位置，根据设计要求进行定位和固定。
可以使用螺栓、焊接等方式进行固定。
6. 检查和修正：吊装完成后，要进行检查和修正，确保预制墙板的水平度和垂直度符合要求。
7. 连接和封缝：根据设计要求，将吊装好的预制墙板与其他构件进行连接，并进行封缝处理。
8. 清理现场：施工完成后，要清理现场，清除吊装设备和杂物，保持施工区域的整洁。
四、安全注意事项1. 施工人员应经过专业培训，具备相关操作证书，严格按照操作规程进行施工。
2. 吊装设备和工具要经过检查和维护，确保其安全可靠。
3. 施工现场要设置警示标志，保持通行畅通，防止行人误入危险区域。
4. 操作人员应佩戴安全帽、安全鞋等个人防护用品，确保人身安全。
5. 吊装过程中，要注意观察预制墙板的变形情况，发现异常及时停止吊装并进行修复。
6. 吊装过程中，要注意与其他施工人员的沟通协调，确保施工安全和顺利进行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
预制墙板的吊装工艺流程
预制墙板是一种新型的建筑材料，其优点在于施工周期短、工艺精湛、质量可靠、环保节能等。
然而，在使用预制墙板进行施工时，其吊装工艺流程非常重要，本文将为大家介绍预制墙板的吊装工艺流程及注意事项。
一、准备工作
在进行预制墙板吊装前，需要做好以下准备工作：
1、检查起重设备的性能和安全性，确保吊装设备满足工程的要求。
2、检查起重设备的操作人员和监护人员的资质和证照，确保其具备相关证照和经验。
3、对吊装现场进行检查，确保现场平整、无杂物和障碍物。
4、对预制墙板进行检查，确保预制墙板的质量和尺寸符合要求，无损坏和变形等缺陷。
5、制定详细的吊装方案，包括吊装高度、吊装点、吊装方式、吊装速度和吊装顺序等。
二、施工过程
1、设置吊点
在进行预制墙板吊装前，需要根据吊装方案设置吊点。
吊点的设置应符合以下要求：
①吊点应设置在预制墙板的强度较高的部位，如梁柱节点等。
②吊点应均匀分布在预制墙板上，以保证预制墙板的平衡。
③吊点应设置在预制墙板的整体中心线上，以保证预制墙板的稳定。
2、吊装预制墙板
在设置好吊点后，开始进行预制墙板的吊装。
吊装过程中需要注意以下事项：
①吊装速度应适中，避免突然加速或减速，以免对预制墙板造成损害。
②吊装过程中应注意吊点的稳定性，避免吊点松动或滑动。
③同时进行多个预制墙板的吊装时，应按照吊装顺序进行吊装，以保证吊装的平衡和稳定。
④吊装过程中应有专人指挥和监控，确保吊装过程的安全。
3、安装预制墙板
在预制墙板吊装完成后，需要将预制墙板安装到指定位置。
安装过
程中需要注意以下事项：
①预制墙板的安装应按照预制墙板的设计图纸进行，确保预制墙板的位置和方向正确。
②预制墙板的连接应使用专用的连接件，以确保连接的可靠性。
③安装过程中应使用水平仪等测量工具，确保预制墙板的水平度和垂直度符合要求。
三、注意事项
在进行预制墙板的吊装过程中，需要注意以下事项：
1、吊装过程中应保证周围的人员和设备的安全，避免发生意外事故。
2、预制墙板的吊装和安装应在天气良好的情况下进行，避免在恶劣天气下施工。
3、吊装过程中应根据实际情况调整吊装方案，确保吊装的平衡和稳定。
4、吊装过程中应严格遵守相关的安全规定和操作规程，确保吊装过程的安全。
预制墙板的吊装工艺流程是非常重要的，需要严格遵守相关的安全规定和操作规程。
只有保证吊装过程的安全和质量，才能确保预制
墙板的质量和施工效率。
