罗茨鼓风机最大压缩效率计算公式

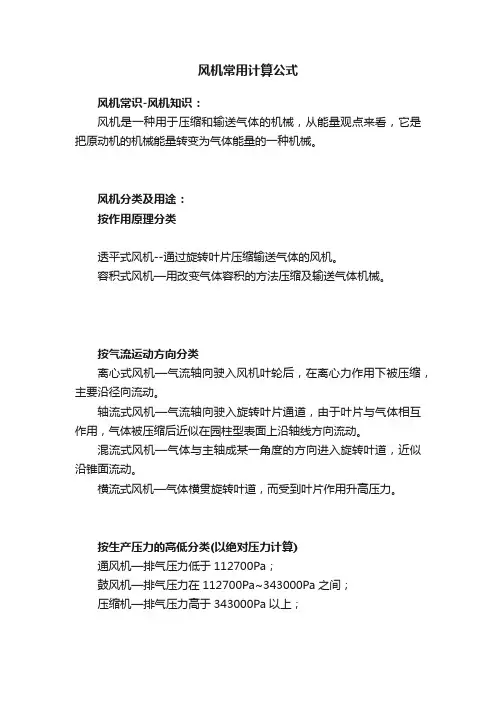

风机常用计算公式
风机常用计算公式风机常识-风机知识：风机是一种用于压缩和输送气体的机械，从能量观点来看，它是把原动机的机械能量转变为气体能量的一种机械。
风机分类及用途：按作用原理分类透平式风机--通过旋转叶片压缩输送气体的风机。
容积式风机—用改变气体容积的方法压缩及输送气体机械。
按气流运动方向分类离心式风机—气流轴向驶入风机叶轮后，在离心力作用下被压缩，主要沿径向流动。
轴流式风机—气流轴向驶入旋转叶片通道，由于叶片与气体相互作用，气体被压缩后近似在园柱型表面上沿轴线方向流动。
混流式风机—气体与主轴成某一角度的方向进入旋转叶道，近似沿锥面流动。
横流式风机—气体横贯旋转叶道，而受到叶片作用升高压力。
按生产压力的高低分类(以绝对压力计算)通风机—排气压力低于112700Pa；鼓风机—排气压力在112700Pa~343000Pa之间；压缩机—排气压力高于343000Pa以上；通风机高低压相应分类如下(在标准状态下)低压离心通风机：全压P≤1000Pa中压离心通风机：全压P=1000~5000Pa高压离心通风机：全压P=5000~30000Pa低压轴流通风机：全压P≤500Pa高压轴流通风机：全压P=500~5000Pa一般通风机全称表示方法型式和品种组成表示方法压力:离心通风机的压力指升压（相对于大气的压力）,即气体在风机内压力的升高值或者该风机进出口处气体压力之差。
它有静压、动压、全压之分。
性能参数指全压（等于风机出口与进口总压之差）,其单位常用Pa、KPa、mH2O、mmH2O等。
流量:单位时间内流过风机的气体容积,又称风量。
常用Q来表示,常用单位是;m3/s、m3/min、m3/h（秒、分、小时）。
(有时候也用到“质量流量”即单位时间内流过风机的气体质量,这个时候需要考虑风机进口的气体密度,与气体成份,当地大气压,气体温度,进口压力有密切影响,需经换算才能得到习惯的“气体流量”。
转速：风机转子旋转速度。
常以n来表示、其单位用r/min(r表示转速，min表示分钟)。
风机常用计算公式
风机常用计算公式风机是一种用于压缩和输送气体的机械，从能量观点来看，它是把原动机的机械能量转变为气体能量的一种机械。
风机分类及用途：按作用原理分类透平式风机--通过旋转叶片压缩输送气体的风机。
容积式风机—用改变气体容积的方法压缩及输送气体机械。
按气流运动方向分类离心式风机—气流轴向驶入风机叶轮后，在离心力作用下被压缩，主要沿径向流动。
轴流式风机—气流轴向驶入旋转叶片通道，由于叶片与气体相互作用，气体被压缩后近似在园柱型表面上沿轴线方向流动。
混流式风机—气体与主轴成某一角度的方向进入旋转叶道，近似沿锥面流动。
横流式风机—气体横贯旋转叶道，而受到叶片作用升高压力。
按生产压力的高低分类(以绝对压力计算)通风机—排气压力低于112700Pa；鼓风机—排气压力在112700Pa~343000Pa之间；压缩机—排气压力高于343000Pa以上；通风机高低压相应分类如下(在标准状态下)低压离心通风机：全压P≤1000Pa中压离心通风机：全压P=1000~5000Pa高压离心通风机：全压P=5000~30000Pa低压轴流通风机：全压P≤500Pa高压轴流通风机：全压P=500~5000Pa一般通风机全称表示方法型式和品种组成表示方法压力:离心通风机的压力指升压（相对于大气的压力）,即气体在风机内压力的升高值或者该风机进出口处气体压力之差。
它有静压、动压、全压之分。
性能参数指全压（等于风机出口与进口总压之差）,其单位常用Pa、KPa、mH2O、mmH2O等。
流量:单位时间内流过风机的气体容积,又称风量。
常用Q来表示,常用单位是;m3/s、m3/min、m3/h（秒、分、小时）。
(有时候也用到“质量流量”即单位时间内流过风机的气体质量,这个时候需要考虑风机进口的气体密度,与气体成份,当地大气压,气体温度,进口压力有密切影响,需经换算才能得到习惯的“气体流量”。
转速：风机转子旋转速度。
常以n来表示、其单位用r/min(r表示转速，min表示分钟)。
风机常用计算公式
风机常用计算公式风机是一种用于压缩和输送气体的机械，从能量观点来看，它是把原动机的机械能量转变为气体能量的一种机械。
风机分类及用途：按作用原理分类透平式风机--通过旋转叶片压缩输送气体的风机。
容积式风机—用改变气体容积的方法压缩及输送气体机械。
按气流运动方向分类离心式风机—气流轴向驶入风机叶轮后，在离心力作用下被压缩，主要沿径向流动。
轴流式风机—气流轴向驶入旋转叶片通道，由于叶片与气体相互作用，气体被压缩后近似在园柱型表面上沿轴线方向流动。
混流式风机—气体与主轴成某一角度的方向进入旋转叶道，近似沿锥面流动。
横流式风机—气体横贯旋转叶道，而受到叶片作用升高压力。
按生产压力的高低分类(以绝对压力计算)通风机—排气压力低于112700Pa；鼓风机—排气压力在112700Pa~343000Pa之间；压缩机—排气压力高于343000Pa以上；通风机高低压相应分类如下(在标准状态下)低压离心通风机：全压P≤1000Pa中压离心通风机：全压P=1000~5000Pa高压离心通风机：全压P=5000~30000Pa低压轴流通风机：全压P≤500Pa高压轴流通风机：全压P=500~5000Pa一般通风机全称表示方法型式和品种组成表示方法压力:离心通风机的压力指升压（相对于大气的压力）,即气体在风机内压力的升高值或者该风机进出口处气体压力之差。
它有静压、动压、全压之分。
性能参数指全压（等于风机出口与进口总压之差）,其单位常用Pa、KPa、mH2O、mmH2O等。
流量:单位时间内流过风机的气体容积,又称风量。
常用Q来表示,常用单位是;m3/s、m3/min、m3/h（秒、分、小时）。
(有时候也用到“质量流量”即单位时间内流过风机的气体质量,这个时候需要考虑风机进口的气体密度,与气体成份,当地大气压,气体温度,进口压力有密切影响,需经换算才能得到习惯的“气体流量”。
转速：风机转子旋转速度。
常以n来表示、其单位用r/min(r表示转速，min表示分钟)。
风机计算公式
供货范围包括罗茨鼓风机、驱动电机及其附属设备（详见以下清单），其它要求见本标书第一章的内容。
设备清单序号名称规格单位数量1 三叶罗茨鼓风机Q=80.3m3/min H=5m N=90KW 台 2 2 进气过滤消声器个 2 3 进、出口消音器DN300 个2 4 止回阀DN300 个2 5 安全阀DN300 个2 6 橡胶防震接头DN300 个2 7 隔音罩个2 8 减震垫个10 9 空气滤清器个 2 备品备件清单序号名称规格材料预计寿命（年）数量 1 主轴承BK9020用GCr15 3年1套2 主机油封BK9020用氟橡胶2年1套3 三角带BK9020用橡胶8000小时2套4 空气过滤器芯DN250 二步法海棉1年3套 1.1.2 工作条件鼓风机工作条件描述表输送介质空气现场海拔高度255.10米夏季平均气压0.098MPa 室外气温年平均气温 3.5℃最高气温39℃最低气温-39℃室外年平均相对湿度78% 室内温度5～40℃ 1.1.3 技术参数 1.1.3.1 鼓风机性能表*鼓风机技术参数描述表鼓风机型式三叶罗茨鼓风机数量 2 用途滤池反冲洗供气介质空气*流量80.3m3/min *升压5m 转数≤1500rpm 电机型式鼠笼式异步电动机数量3 功率55Kw 电压380V 绝缘等级F 电机防护等级IP44 功率因数>0.89 电源380V，3相，50Hz 冷却方式自然风冷噪音<85dB(风机1米处) 1.1.3.2 技术要求（1）除整机设置铭牌外，鼓风机、配套电机等非单一工厂生产的配套件，均应设有铭牌，旋转件有旋向箭头，气流体有流向箭头，箭头色泽应涂以醒目的红色。
（2）鼓风机要求间歇频繁启动（每小时不少于6次），运行时保持稳定，无异常振动，在鼓风机额定转速时，轴承座上径向振幅（双向）不大于0.14mm。
（3）风机主机在正常使用情况下，可保证连续使用50000h以上不用维修。
（5）进、出气口法兰应符合国家标准规定法兰。
风机的基本定义及常见计算公式
风机的基本定义及常见计算公式1、流量风机的流量是指在单位时间内流过风机的气体容积。
单位有m3/h 、m3/min 、m3/s 。
在国内通风机习惯上用m3/h，而鼓风机习惯上用m3/min ，但在通风机的设计和性能计算中大多用m3/s。
必须注意的是，通风机的容积流量是特指通风机“进口处”的容积流量，因为通风机在各通流截面上的压力不同，流过各通流截面的容积流量也会随之不同。
2、全压通风机的全压定义为通风机出口截面上的总压与进口截面上的总压之差。
气流在某一点或某一截面上的全压等于该点或该截面上的动压与静压之和。
3、动压通风机的动压定义为：通风机出口截面上气体的动能所表征的压力。
或：动压是将气体从零速度加速至某一速度所需的压力。
动压与气流的动能成正比.动压只作用于气流方向，并且永远是正值.Pd＝0.5×ρV%*p2%*p%*b式中Pd＝动压 Paρ＝气体密度 kg/m%*p3%*p%*bV=速度 m/s.4、静压通风机的静压定义为通风机的全压减去通风机的动压。
实际上静压是气流中某一点的或充满气体的空间某点的绝对压力与大气压力之压力差，该点的压力高于大气压力时为正值，低于时则为负值。
静压能作用于气体的各个方向，与速度无关，是气体中的潜能的量度。
Ps＝P%*p%*pt%*b-Pd式中Ps＝静压 PaPt＝全压 PaPd＝动压 Pa5、转速通风机的转速是指风机叶轮单位时间内的旋转速度，一般称为角速度，习惯上用n表示，以每分钟的旋转数为单位（r/min）。
6、轴功率通风机的轴功率是指风机实际需要的功率。
它包括风机的内功率和轴承及传动装置的机械损失。
轴功率也被称为通风机的输入功率，实际上是电机的输出功率。
7、通风机的效率（1）通风机的全压内效率η%*p%*pin%*b通风机的全压内效率η%*p%*pin%*b等于通风机全压有效功率与内部功率的比值。
（2）通风机的静压内效率η%*p%*ps.in%*b通风机的静压内效率η%*p%*p s.in%*b等于通风机静压有效功率与内部功率的比值。
风机常用计算公式
风机常识-风机知识风机是一种用于压缩和输送气体的机械，从能量观点来看，它是把原动机的机械能量转变为气体能量的一种机械。
风机分类及用途：按作用原理分类透平式风机--通过旋转叶片压缩输送气体的风机。
容积式风机—用改变气体容积的方法压缩及输送气体机械。
按气流运动方向分类离心式风机—气流轴向驶入风机叶轮后，在离心力作用下被压缩，主要沿径向流动。
轴流式风机—气流轴向驶入旋转叶片通道，由于叶片与气体相互作用，气体被压缩后近似在园柱型表面上沿轴线方向流动。
混流式风机—气体与主轴成某一角度的方向进入旋转叶道，近似沿锥面流动。
横流式风机—气体横贯旋转叶道，而受到叶片作用升高压力。
按生产压力的高低分类(以绝对压力计算)通风机—排气压力低于112700Pa；鼓风机—排气压力在112700Pa~343000Pa之间；压缩机—排气压力高于343000Pa以上；通风机高低压相应分类如下(在标准状态下)低压离心通风机：全压P≤1000Pa中压离心通风机：全压P=1000~5000Pa高压离心通风机：全压P=5000~30000Pa低压轴流通风机：全压P≤500Pa高压轴流通风机：全压P=500~5000Pa一般通风机全称表示方法型式和品种组成表示方法压力:离心通风机的压力指升压（相对于大气的压力）,即气体在风机内压力的升高值或者该风机进出口处气体压力之差。
它有静压、动压、全压之分。
性能参数指全压（等于风机出口与进口总压之差）,其单位常用Pa、KPa、mH2O、mmH2O等。
流量:单位时间内流过风机的气体容积,又称风量。
常用Q来表示,常用单位是;m3/s、m3/min、m3/h（秒、分、小时）。
(有时候也用到“质量流量”即单位时间内流过风机的气体质量,这个时候需要考虑风机进口的气体密度,与气体成份,当地大气压,气体温度,进口压力有密切影响,需经换算才能得到习惯的“气体流量”。
转速：风机转子旋转速度。
常以n来表示、其单位用r/min(r表示转速，min表示分钟)。
风机常用计算公式
风机常用计算公式风机是一种用于压缩和输送气体的机械，从能量观点来看，它是把原动机的机械能量转变为气体能量的一种机械。
风机分类及用途：按作用原理分类透平式风机--通过旋转叶片压缩输送气体的风机。
容积式风机—用改变气体容积的方法压缩及输送气体机械。
按气流运动方向分类离心式风机—气流轴向驶入风机叶轮后，在离心力作用下被压缩，主要沿径向流动。
轴流式风机—气流轴向驶入旋转叶片通道，由于叶片与气体相互作用，气体被压缩后近似在园柱型表面上沿轴线方向流动。
混流式风机—气体与主轴成某一角度的方向进入旋转叶道，近似沿锥面流动。
横流式风机—气体横贯旋转叶道，而受到叶片作用升高压力。
按生产压力的高低分类(以绝对压力计算)通风机—排气压力低于112700Pa；鼓风机—排气压力在112700Pa~343000Pa之间；压缩机—排气压力高于343000Pa以上；通风机高低压相应分类如下(在标准状态下)低压离心通风机：全压P≤1000Pa中压离心通风机：全压P=1000~5000Pa高压离心通风机：全压P=5000~30000Pa低压轴流通风机：全压P≤500Pa高压轴流通风机：全压P=500~5000Pa一般通风机全称表示方法型式和品种组成表示方法压力:离心通风机的压力指升压（相对于大气的压力）,即气体在风机内压力的升高值或者该风机进出口处气体压力之差。
它有静压、动压、全压之分。
性能参数指全压（等于风机出口与进口总压之差）,其单位常用Pa、KPa、mH2O、mmH2O等。
流量:单位时间内流过风机的气体容积,又称风量。
常用Q来表示,常用单位是;m3/s、m3/min、m3/h（秒、分、小时）。
(有时候也用到“质量流量”即单位时间内流过风机的气体质量,这个时候需要考虑风机进口的气体密度,与气体成份,当地大气压,气体温度,进口压力有密切影响,需经换算才能得到习惯的“气体流量”。
转速：风机转子旋转速度。
常以n来表示、其单位用r/min(r表示转速，min表示分钟)。
鼓风机空气流量的计算
罗茨鼓风机选型中风量和风压计算方法的探讨摘要：针对污水处理厂罗茨鼓风机在使用状态与标准状态下，进口温度、压力等条件发生变化时，导致风机的性能也发生变化这种情况，探讨了设计选型时，鼓风机容积流量、出口压力等的确定方法，结合工程热力学原理及罗茨鼓风机的工作原理，推导了流量的计算公式，并通过实际工程中选型设计的计算范例，说明了计算公式的使用方法。
1引言罗茨鼓风机是污水处理工程中常用的充氧设备，在污水厂鼓风机选型时，风机厂家产品样本上给出的均是标准进气状态下的性能参数，我国规定的风机标准进气状态:压力p0=101.3 kPa，温度T0=20℃，相对湿度 =50%，空气密度ρ=1.2 kg/m3。
然而风机在实际使用中并非标准状态，当鼓风机的环境工况如温度、大气压力以及海拔高度等不同时，风机的性能也将发生变化，设计选型时就不能直接使用产品样本上的性能参数，而需要根据实际使用状态将风机的性能要求，换算成标准进气状态下的风机参数来选型。
2 鼓风机出口压力的计算2.1出口压力的计算方法这里所说的出口压力为鼓风机标准状态和使用状态下出口的绝对压力：p1′= p2+△p2（1）式中p1′——标准状态下风机的出口压力（绝对压力），kPap2——使用状态下风机进口压力（环境大气压力），kPa△p2——使用状态下风机的升压，kPa2.2出口压力影响因素的分析罗茨鼓风机[1]工作过程如图1所示：在图1a中，左面为进气腔，腔内压力与进气压力相等；随着叶轮的旋转，在图1b、c、d中，容积V保持不变，V内气体压力与进气压力相等；当运行到图1e的位置时，V与排气口相连通，排气口的高压气体迅速回流，与低压气体混合，使其压力由进气压力突然跃升到排气压力。
因此，容积式鼓风机排气压力的高低并不取决于风机本身，而是气体由鼓风机排出后装置的情况，即所谓“背压”决定的 [2]，所以罗茨鼓风机具有强制输气的特点。
鼓风机铭牌上标出的排气压力是风机的额定排气压力。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、概述
罗茨鼓风机是一种常用于工业领域的风机设备，其主要作用是通过扭转、压缩和排放空气，用于通风、输送和吸附等工艺过程。
在实际工
程应用中，了解和计算罗茨鼓风机的最大压缩效率是非常重要的，这
有助于工程师们更好地设计和运用罗茨鼓风机，提高设备的效率和性能。
二、罗茨鼓风机的工作原理
罗茨鼓风机是通过两个相互啮合的叶轮进行气体的压缩和输送的设备。
当两个叶轮相对旋转的时候，形成了一系列封闭的腔室，气体在腔室
内被吸入和压缩，最终通过排气口排放出去。
由于罗茨鼓风机的结构
特点，空气在内部形成的压缩过程是相对均匀和连续的，其压缩效率
相对较高。
三、罗茨鼓风机的最大压缩效率计算公式
罗茨鼓风机的最大压缩效率可以通过以下公式计算得出：
ηmax = 100 × (1 - (p2/p1)^[(γ-1)/γ])
其中，
ηmax为罗茨鼓风机的最大压缩效率，
p1为进气侧的压力，
p2为出气侧的压力，
γ为气体的比热容比（常见空气为1.4）。
以上公式的推导主要基于理想气体状态方程和绝热压缩过程的基本原理，具体推导过程略。
这里需要重点强调的是，该公式适用于理想气
体状态下的罗茨鼓风机压缩效率计算，对于实际工程中可能存在的非
理想气体状态和流体动力学效应，需要根据实际情况进行修正和调整。
四、公式应用举例
为了更好地理解和应用上述计算公式，我们举一个具体的应用例子进
行说明。
假设一个罗茨鼓风机工作在标准大气压下，进气侧的压力p1为1个大气压，出气侧的压力p2为4个大气压，此时气体的比热容比γ为1.4。
根据上述公式，可以计算出该罗茨鼓风机的最大压缩效率为：
ηmax = 100 × (1 - (4/1)^[(1.4-1)/1.4]) ≈ 64.29
这个计算结果告诉我们，在这种工况下，该罗茨鼓风机的最大压缩效
率约为64.29。
这个数值可以帮助工程师们评估设备的性能，为后续的工艺设计和优化提供重要参考。
五、结论
罗茨鼓风机作为一种重要的风机设备，其最大压缩效率的计算对于工
程实践具有重要意义。
通过上述公式和应用举例的介绍，我们可以清晰地了解到罗茨鼓风机最大压缩效率的计算方法，并在实际工程中进行应用。
需要注意的是，在实际工程中，该公式只是一个理想模型，实际工况下可能会受到多种因素的影响，需要结合具体情况进行修正和调整。
罗茨鼓风机的最大压缩效率计算是一个复杂而重要的问题，我们需要不断深入研究和实践，以提高罗茨鼓风机设备的性能和效率，为工业生产和环境保护做出更大的贡献。
