第七章 单片机简单I-O口扩展
合集下载
简单的单片机I-O口扩展实例
简单的单片机I/O口扩展实例扩展实例 简单的I/O口扩展通常是采用TTL或CMOS电路锁存器、三态门等作为扩展芯片，通过P0口来实现扩展的一种方案。
它具有电路简单、成本低、配置灵活的特点。
下图为采用74LS244作为扩展输入、74LS273作为扩展输出的简单I/O口扩展。
芯片及连线说明 图中电路中采用的芯片为TTL电路74LS244、74LS273。
其中，74LS244为8缓冲线驱动器(三态输出)，、为低电平有效的使能端。
当二者之一为高电平时，输出为三态。
74LS273为8D触发器，为低电平有效的清除端。
当=0时，输出全为0且与其它输入端无关;CP端是时钟信号，当CP由低电平向高电平跳变时刻，D端输入数据传送到Q输出端。
P0口作为双向8位数据线，既能够从74LS244输入数据，又能够从74LS273输出数据。
输入控制信号由P2.0和相或后形成。
当二者都为0时，74LS244的控制端有效，选通74LS244，外部的信息输入到P0数据总线上。
当与74LS244相连的按键都没有按下时，输入全为1，若按下某键，则所在线输入为0。
输出控制信号由P2.0和相或后形成。
当二者都为0后，74LS273的控制端有效，选通74LS273，P0上的数据锁存到74LS273的 输出端，控制发光二极管LED，当某线输出为0时，相应的LED发光。
 I/O口地址确定 因为74LS244和74LS273都是在P2.0为0时被选通的，所以二者的口地址都为FEFFH(这个地址不是惟一的，只要保证P2.0=0，其它地址位无关)。
但是由于分别由和控制，因而两个信号不可能同时为0(执行输入指令，如MOVX A，@DPTR或MOVX A，@Ri时，有效;执行输出指令，如MOVX @DPTR，A或MOVX @Ri，A时，有效)，所以逻辑上二者不会发生冲突。
。
第7章MCS-51单片机的常用外设扩展
（2）数据线
2732的8位数据线直接与单片机的P0口相连。P0口作 为地址/数据线分时复用。
（3）控制线
CPU执行2732中存放的程序指令时，取指阶段就是对 2732进行读操作。注意，CPU对EPROM只能进行读操作， 不能进行写操作。CPU对2732的读操作控制都是通过控制线 实现的。2732控制线的连接有以下几条：
2.硬件电路 单片机与6116的硬件连接如图7-4所示。
3.连线说明
• 地址线：A0～A10连接单片机地址总线P0.0～P0.7、P2.0、P2.1、P2.2 共11根；
• 数据线：I/O0～I/O7连接单片机的数据线，即P0.0～P0.7；
• 控制线：片选端连接单片机的P2.7，即单片机地址总线的最高位A15； 读允许线连接单片机的读数据存储器控制线；
• 对于没有内部ROM的单片机或者程序较长、片内ROM容 量不够时，用户必须在单片机外部扩展程序存储器。 MCS-51单片机片外有16条地址线，即P0口和P2口，因此 最大寻址范围为64K字节（0000H—FFFFH）。
• 这里要注意的是，MCS-51单片机有一个管脚 EA跟程序存 储器的扩展有关。如果接高电平，那么片内存储器地址范 围是0000H—0FFFH（4K字节），片外程序存储器地址范 围是1000H—FFFFH（60K字节）。如果接低电平，不使 用片内程序存储器，片外程序存储器地址范围为0000H— FFFFH（64K字节）。
1. 芯片选择
单片机扩展数据存储器常用的静态RAM芯片有6116（2K×8 位）、6264（8K×8位）、62256（32K×8位）等。
根据题目容量的要求我们选用SRAM6116，采 用单一+5V供电，输入输出电平均于TTL兼容，具有 低功耗操作方式，管脚如图7-3所示。
单片机实验报告_简单I／O端口扩展
单片机原理与接口技术实验
实验二简单I/O端口扩展实验（1）
系别：通信工程系
专业：通信工程系11级
学号：
姓名：
实验时间：2014年3月13日
撰写日期：2014年m月n日
实验二简单I/O端口扩展实验（1）
一、实验目的
1、学习单片机扩展简单I/O端口的方法；
2、掌握通过总线输入/输出的编程方法；
3、掌握扩展总线接口芯片的地址分配方法。
二、实验内容（与本次实验报告标题括号中的数字对应）
1、先将8个开关量（K1～K8）从74244的输入端口读入，再把开关量的状态通过74273实时显示在发光二极管上。
【基础，周二/四下午每人做】
三、实验设计思路
通过中间变量，将244的内容传到273输出。
四、电路原理图及接线说明
74273接片选CS1,74244接片选CS2；开关状态接到244的输入；273的输出接到LED灯。
五、实验流程图
运行程序，拨动开关，LED
七、总结
此次实验一步到位。
附录：实验源程序以压缩包提供整个项目文件例如： s03_lab02_1a.rar。
第七章 单片机IO口扩展
D0 D1 D2 D3 D4 D5 D6 D7
74LS373
EXINT0:
MOV
MOVX MOV INC
DPTR,#0BFFFH
A, @DPTR @R0 A R0
RETI
3、用三态门扩展8位输入并行口 74LS244：两个4位并行三态门控制芯片
P2.6 RD
G1 G2 D0 D1 D2 D3 D4 D5 D6 D7 CE Q0 Q1 Q2 Q3 Q4 Q5 Q6 Q7 80C51 P0.0 P0.1 P0.2 P0.3 P0.4 P0.5 P0.6 P0.7
MOV MOVX
DPTR,#0BFFFH A, @DPTR
74LS244
4、简单输入、输出并行口
P0.0 P0.1 P0.2 P0.3 P0.4 P0.5 P0.6 P0.7 D0 D1 D2 D3 D4 D5 D6 D7 G Q0 Q1 Q2 Q3 Q4 Q5 Q6 Q7 G1 G2 Q0 Q1 Q2 Q3 Q4 Q5 Q6 Q7 LED0 LED1 LED2 LED3 LED4 LED5 LED6 LED7 K0 K1 K2 K3 K4 K5 K6 K7 +5V
然后输入口位（P1口低4位）读入，若P1.Y为 “0” ，其它三位读入“1”（只有一个键按下）； 则按下键的坐标就是（X，Y）
去抖动处理:
原因:闭合或断开瞬间出现电压抖动
键按下
闭合稳定
键释放
前沿抖动
后沿抖动
方法: 硬件:加入去抖动电路(RS触器或单稳态电路),从根本上消除去抖动电路; 软件:软件延时,躲过抖动时间,一般延时20-30ms,等到线上状态稳定,再进行状态的确认.
MOV
MOV MOVC MOVX

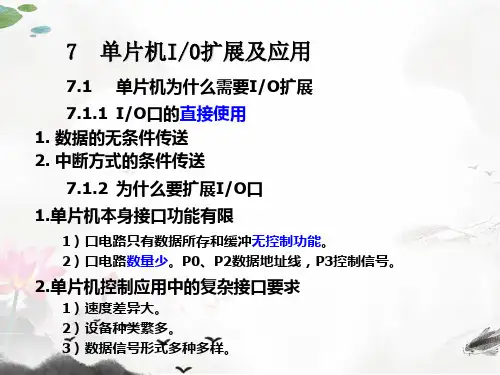

课件：第七章 单片机IO扩展及应用
