模拟调制和数字调制的区别
常见的调制信号极其波形演示
1.通信系统组成(尤其是数字系统，各部分作用)数字通信系统的模型：1）信源编码与译码：信源编码有两个基本功能：一是提高信息传输的有效性，即通过某种数据压缩技术设法减少码元数目和降低码元速率。
码元速率决定传输所占的带宽，而传输带宽反映了通信的有效性。
二是完成模/数转换，即当信息源给出的是模拟信号时，信源编码器将其转换成数字信号，以实现模拟信号的数字化传输。
信源译码是信源编码的逆过程。
2）信道编码与译码信道编码的目的是增强数字信号的抗干扰能力。
数字信号在信道传输时受到噪声等的影响后将会引起差错。
为了减小差错，信道编码器对传输的信息码元按一定的规则加入保护成分（监督元），组成所谓“抗干扰编码”。
接收端的信道译码器按相应的逆规则进行解码，从中发现错误或纠正错误，提高通信系统的可靠性。
3）加密与解密在需要实现保密通信的场合，为了保证所传信息的安全，人为地将被传输的数字序列扰乱，即加上密码，这种处理过程叫加密。
在接收端利用与发送端相同的密码复制品对收到的数字序列进行解密，恢复原来信息。
4）数字调制与解调数字调制就是把数字基带信号的频谱搬移到高频出，形成在信道中传输的带通信号。
基本的数字调制有振幅键控（ASK）、频移键控（FSK）、绝对相移键控（PSK）、相对（差分）相移键控（DPSK）。
在接收端可以采用相干解调或非相干解调还原数字基带信号。
对高斯噪声下的信号检测，一般用相关器或匹配滤波器来实现。
5）同步同步是使收发两端的信号在时间上保持步调一致，是保证数字通信系统有序、准确、可靠工作的前提条件。
按照同步的功用不同，分为载波同步、位同步、群同步、和网同步。
2.通信的质量指标（有效性、可靠性两者的相互协调。
模拟、数字通信的有效可靠分别用什么来衡量）通信系统的性能指标涉及其有有效性、可靠性、适应性、经济性、标准性、可维护性等，通信的有效性和可靠性是主要的矛盾所在。
所谓有效性是指传输一定信息量时所占用的信道资源（频带宽度和时间间隔），或者说是传输的“速度”问题，而可靠性则是指接收信息的准确程度，也就是传输的“质量”问题。

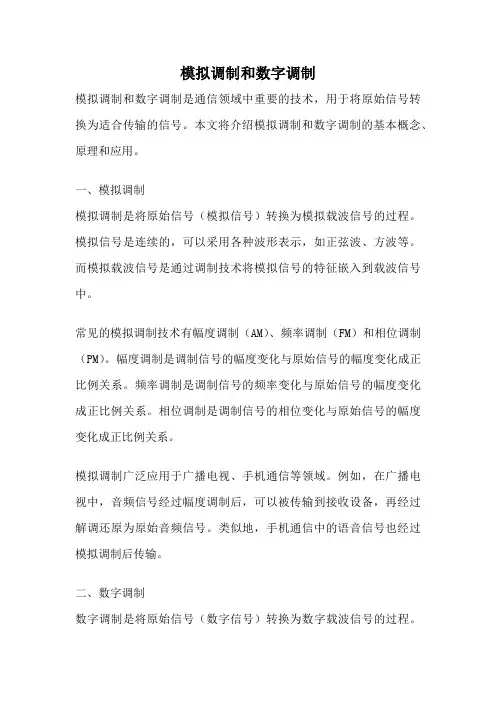

模拟调制和数字调制
模拟调制和数字调制模拟调制和数字调制是通信领域中重要的技术，用于将原始信号转换为适合传输的信号。
本文将介绍模拟调制和数字调制的基本概念、原理和应用。
一、模拟调制模拟调制是将原始信号（模拟信号）转换为模拟载波信号的过程。
模拟信号是连续的，可以采用各种波形表示，如正弦波、方波等。
而模拟载波信号是通过调制技术将模拟信号的特征嵌入到载波信号中。
常见的模拟调制技术有幅度调制（AM）、频率调制（FM）和相位调制（PM）。
幅度调制是调制信号的幅度变化与原始信号的幅度变化成正比例关系。
频率调制是调制信号的频率变化与原始信号的幅度变化成正比例关系。
相位调制是调制信号的相位变化与原始信号的幅度变化成正比例关系。
模拟调制广泛应用于广播电视、手机通信等领域。
例如，在广播电视中，音频信号经过幅度调制后，可以被传输到接收设备，再经过解调还原为原始音频信号。
类似地，手机通信中的语音信号也经过模拟调制后传输。
二、数字调制数字调制是将原始信号（数字信号）转换为数字载波信号的过程。
数字信号是离散的，由一系列二进制码组成。
数字载波信号是由一系列离散的数字值组成，用于表示数字信号的特征。
常见的数字调制技术有振幅移移键控调制（ASK）、频移键控调制（FSK）和相移键控调制（PSK）。
ASK是将数字信号的幅度变化与原始信号的二进制码成正比例关系。
FSK是将数字信号的频率变化与原始信号的二进制码成正比例关系。
PSK是将数字信号的相位变化与原始信号的二进制码成正比例关系。
数字调制在数字通信系统中得到广泛应用。
例如，无线局域网中的Wi-Fi技术就采用了OFDM（正交频分复用）调制技术，将数字信号转换为一系列正交的子载波，提高了传输效率和抗干扰性能。
此外，数字调制还被用于数字广播、数字电视等领域。
三、模拟调制与数字调制的区别模拟调制和数字调制在信号处理方式、传输效果和抗干扰性能上存在一些区别。
首先，模拟调制是将模拟信号转换为模拟载波信号，而数字调制是将数字信号转换为数字载波信号。

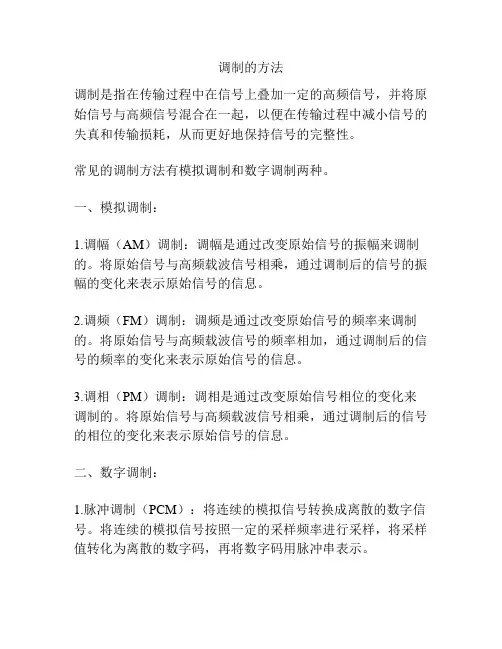

调制的方法
调制的方法调制是指在传输过程中在信号上叠加一定的高频信号，并将原始信号与高频信号混合在一起，以便在传输过程中减小信号的失真和传输损耗，从而更好地保持信号的完整性。
常见的调制方法有模拟调制和数字调制两种。
一、模拟调制：1.调幅（AM）调制：调幅是通过改变原始信号的振幅来调制的。
将原始信号与高频载波信号相乘，通过调制后的信号的振幅的变化来表示原始信号的信息。
2.调频（FM）调制：调频是通过改变原始信号的频率来调制的。
将原始信号与高频载波信号的频率相加，通过调制后的信号的频率的变化来表示原始信号的信息。
3.调相（PM）调制：调相是通过改变原始信号相位的变化来调制的。
将原始信号与高频载波信号相乘，通过调制后的信号的相位的变化来表示原始信号的信息。
二、数字调制：1.脉冲调制（PCM）：将连续的模拟信号转换成离散的数字信号。
将连续的模拟信号按照一定的采样频率进行采样，将采样值转化为离散的数字码，再将数字码用脉冲串表示。
2.频移键控（FSK）调制：将数字信号的0和1分别对应于两个不同频率的载波信号，通过改变载波信号的频率来表示数字信号的信息。
3.相位移键控（PSK）调制：将数字信号的0和1分别对应于两个不同的相位状态，通过改变相位状态来表示数字信号的信息。
4.正交调幅（QAM）调制：将数字信号的0和1分别对应于两个不同的相位和两个不同的幅度，通过改变相位和幅度的组合来表示数字信号的信息。
总结来说，调制的方法很多，根据需要选择合适的调制方式。
模拟调制适用于模拟信号的传输，数字调制适用于数字信号的传输。
调制可以提高信号的传输质量和传输距离，并且可以提高信号的抗干扰能力，保证信号的准确传输。
调制解调器的组成
调制解调器的组成调制解调器是一种用于数字通信的设备，用于将数字信号转换成模拟信号以便传输，并将接收到的模拟信号转换成数字信号以便处理。
它是信息传输中的关键设备，广泛应用于宽带网络、电话系统、有线电视、无线信号传输等领域。
调制解调器的主要组成包括：1. 数字调制器：用于将输入的数字信号转换成模拟信号。
数字调制器包括数字信号处理器（DSP）和模数转换器（ADC）。
DSP用于处理数字信号，进行编码、压缩、纠错等操作。
ADC将数字信号转换成模拟信号，通常使用采样定理进行采样。
2. 模拟调制器：用于将数字信号转换成模拟信号。
它包括调制器和滤波器。
调制器将数字信号嵌入到载波信号中，通常使用调频调制（FM）或调幅调制（AM）等技术。
滤波器用于滤除调制过程中产生的频谱外部分，以便得到干净的模拟信号。
3. 载波发生器：用于产生高频载波信号。
载波发生器通常由振荡器和频率合成器组成，通过振荡器产生基准频率，然后通过频率合成器调整频率和相位，以产生所需的载波信号。
4. 调制解调器控制器：用于控制调制解调器的工作。
它包括微处理器、控制信号接口（CSI）和调制解调器驱动器等组件。
控制器负责调节调制解调器的工作参数，如信号速率、调制方式、误码率等。
CSI负责与外部系统进行通信，如计算机、电话网络等。
驱动器负责将控制信号转换成适应调制解调器的电平和波形。
5. 解调器：用于将接收到的模拟信号转换成数字信号。
解调器包括解调器和模数转换器（DAC）。
解调器从接收信号中提取出所需的信息，去除噪声和干扰，并将模拟信号转换成数字信号。
DAC将数字信号转换成模拟信号，通常使用重构滤波器以还原原始信号。
6. 驱动电路和接口电路：用于连接调制解调器和外部设备。
驱动电路通过放大和调节信号电平，以便与外部设备进行通信。
接口电路负责将调制解调器与计算机、传真机、电话网络等设备进行连接和数据传输。
7. 电源和供电电路：用于提供调制解调器所需的电源，包括直流电源和交流电源。

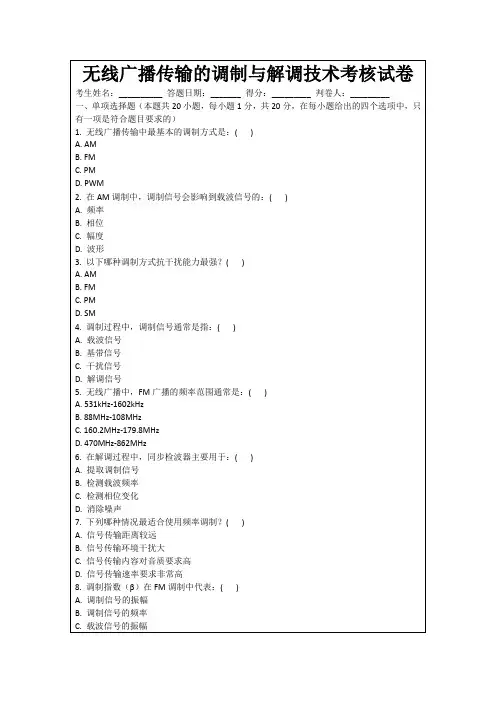

无线广播传输的调制与解调技术考核试卷
B. 88MHz-108MHz
C. 160.2MHz-179.8MHz
D. 470MHz-862MHz
6.在解调过程中，同步检波器主要用于：( )
A.提取调制信号
B.检测载波频率
C.检测相位变化
D.消除噪声
7.下列哪种情况最适合使用频率调制？( )
A.信号传输距离较远
1.在无线广播传输中，AM调制比FM调制具有更好的抗干扰能力。（）
2.调制指数越高，FM信号的带宽越窄。（）
3.数字调制比模拟调制更容易受到噪声的影响。（）
4.多径效应会导致接收信号出现时间延迟和强度变化。（√）
5.在数字通信中，QAM调制可以同时改变载波的振幅和相位。（√）
6.信号传输距离越远，其传输过程中的衰减越小。（×）
B. FM
C. PM
D. PWM
2.在AM调制中，调制信号会影响到载波信号的：( )
A.频率
B.相位
C.幅度
D.波形
3.以下哪种调制方式抗干扰能力最强？( )
A. AM
B. FM
C. PM
D. SM
4.调制过程中，调制信号通常是指：( )
A.载波信号
B.基带信号
C.干扰信号
D.解调信号
5.无线广播中，FM广播的频率范围通常是：( )
B.信号传输环境干扰大
C.信号传输内容对音质要求高
D.信号传输速率要求非常高
8.调制指数（β）在FM调制中代表：( )
A.调制信号的振幅
B.调制信号的频率
C.载波信号的振幅
D.调制信号的频偏
9.关于AM与FM的比较，以下说法错误的是：( )
A. AM调制占用带宽较窄
模拟调制和数字调制

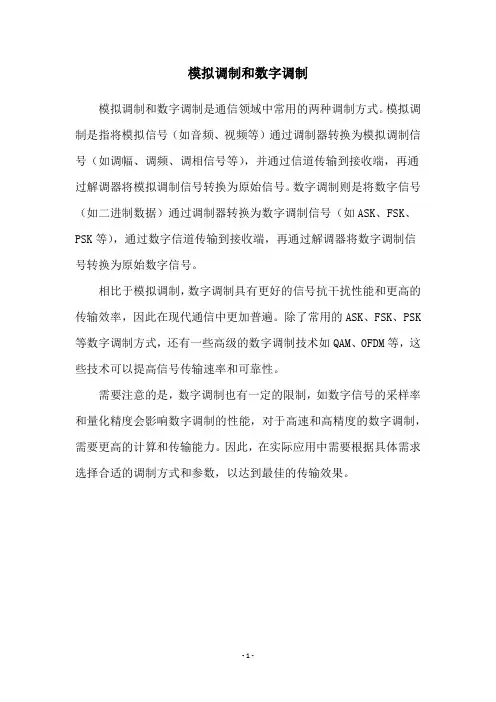

模拟调制和数字调制
模拟调制和数字调制是通信领域中常用的两种调制方式。
模拟调制是指将模拟信号（如音频、视频等）通过调制器转换为模拟调制信号（如调幅、调频、调相信号等），并通过信道传输到接收端，再通过解调器将模拟调制信号转换为原始信号。
数字调制则是将数字信号（如二进制数据）通过调制器转换为数字调制信号（如ASK、FSK、PSK等），通过数字信道传输到接收端，再通过解调器将数字调制信号转换为原始数字信号。
相比于模拟调制，数字调制具有更好的信号抗干扰性能和更高的传输效率，因此在现代通信中更加普遍。
除了常用的ASK、FSK、PSK 等数字调制方式，还有一些高级的数字调制技术如QAM、OFDM等，这些技术可以提高信号传输速率和可靠性。
需要注意的是，数字调制也有一定的限制，如数字信号的采样率和量化精度会影响数字调制的性能，对于高速和高精度的数字调制，需要更高的计算和传输能力。
因此，在实际应用中需要根据具体需求选择合适的调制方式和参数，以达到最佳的传输效果。
- 1 -。
模拟调制和数字调制的区别资料讲解
模拟调制和数字调制的区别1、模拟调制与数字调制的区别，不同点和相同点？ 168 相同点：调制原理相同，调制目的相同，未调载波（正弦波相同）；不同点：调制信号不同（前者为数字基带信号s（t)；后者为模拟基带信号m(t)),已调载波的参量取值不同（前者离散取值，后者连续取值）.2、AM 、PSB、SSB、DSB带宽大小调试AM：优点是接收设备简单；缺点是功率利用率低，抗干扰能力差。
主要用在中波和短波调幅广播。
DSB调制：优点是功率利用率高，且带宽与AM相同，但设备较复杂。
应用较少，一般用于点对点专用通信。
SSB调制：优点是功率利用率和频带利用率都较高，抗干扰能力和抗选择性衰落能力均优于AM，而带宽只有AM的一半；缺点是发送和接收设备都复杂。
SSB常用于频分多路复用系统中。
VSB调制：抗噪声性能和频带利用率与SSB相当。
在电视广播、数传等系统中得到了广泛应用。
FM： FM的抗干扰能力强，广泛应用于长距离高质量的通信系统中。
缺点是频带利用率低，存在门限效应。
3、什么是线性、非线性调制？在波形上，已调信号的幅度随基带信号的规律而正比地变化；在频谱结构上，它的频谱完全是基带信号频谱在频域内的简单搬移(精确到常数因子)。
由于这种搬移是线性的，因此，幅度调制通常又称为线性调制。
角度调制：频率调制和相位调制的总称。
已调信号频谱不再是原调制信号频谱的线性搬移，而是频谱的非线性变换，会产生与频谱搬移不同的新的频率成分，故又称为非线性调制。
4、什么是基带传输？114频带传输？误码率大小？基带传输又叫数字传输，是指把要传输的数据转换为数字信号，使用固定的频率在信道上传输。
基带传输是由发送滤波器、信道、接收滤波器和抽样判决其组成。
频带传输又叫模拟传输，是指信号在电话线等这样的普通线路上以正弦波形式传输的方式。
误码率是衡量一个数字通信系统性能的重要指标，其取决于解调器输入信噪比，表达方式取决于调制方式。
5、几种常用的传输码型原则不含直流，且低频分量尽量少；应含有丰富的定时信息，以便于从接收码流中提取定时信号； 功率谱主瓣宽度窄，以节省传输频带；不受信息源统计特性的影响，即能适应于信息源的变化；具有内在的检错能力，即码型应具有一定规律性，以便利用这一规律性进行宏观监测。
数字调制基本原理及调制质量参数
2FSK信号
1 f(t) 0 0 1
⎧ A cos ω1t ϕ FSK (t ) = ⎨ ⎩ A cos ω 2 t
"1" "0"
1码用频率f1来传送；0码用频率f2来传送。
Ts (a) f2 f1 f1 f2 f1 t
(b) f1 f1 f1
t
(c) f2 f2
t
FSK信号可看作是两个交错的ASK信号之和。
{bn } 为 “ ⊕ ”为模２加符号。 {a n } 为绝对码， 相对码，也称差分码。
四相调制QPSK
（基站Æ移动台）
GMSK
QPSK信号实际上是把两个BPSK信号相加。但由于QPSK信 号的比特率是BPSK的两倍，所以QPSK的频带利用率要比 BPSK高出一倍。
用基带滤波器的方法进行限带
升余弦滤波器
ACPR（Adjacent Channel Power Ratio） ACPR 常定义为邻频率信道（或偏移量）的平均 功率和发射频率信道的平均功率之比。
ACPR
邻道功率
ACPR测量参数 IS-95 CDMA cdma2000
主通道测量带宽 邻道频偏 邻道测量带宽 次邻道频偏 30KHz ±750kHz 30kHz ±750kHz 1.23MHz ±750kHz 30kHz ±750kHz ±1.98MHz
•
•
模拟调制和数字调制的区别
调制: 将各种基带信号转换成适于信道传输的频带信号； 解调: 在接收端将收到的频带信号还原成基带信号。
C=λ×f
调制的目的：
假设f=10KHz 则λ=30000m
1. 将基带信号变换成适合在信道中传输的已调信号； 2. 改善系统的抗噪声性能； 3. 实现信道的多路复用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1、模拟调制与数字调制的区别，不同点和相同点？168 相同点：调制原理相同，调制目的相同，未调载波（正弦波相同）；
不同点：调制信号不同（前者为数字基带信号s（t)；后者为模拟基
带信号m(t)),已调载波的参量取值不同（前者离散取值，后者连续
取值）.
2、AM 、PSB、SSB、DSB带宽大小调试
AM：优点是接收设备简单；缺点是功率利用率低，抗干扰能力差。
主
要用在中波和短波调幅广播。
DSB调制：优点是功率利用率高，且带宽与AM相同，但设备较复杂。
应用较少，一般用于点对点专用通信。
SSB调制：优点是功率利用率和频带利用率都较高，抗干扰能力和抗
选择性衰落能力均优于AM，而带宽只有AM的一半；缺点是发送和接收
设备都复杂。
SSB常用于频分多路复用系统中。
VSB调制：抗噪声性能和频带利用率与SSB相当。
在电视广播、数传等
系统中得到了广泛应用。
FM： FM的抗干扰能力强，广泛应用于长距离高质量的通信系统中。
缺点是频带利用率低，存在门限效应。
3、什么是线性、非线性调制？
在波形上，已调信号的幅度随基带信号的规律而正比地变化；在频谱
结构上，它的频谱完全是基带信号频谱在频域内的简单搬移(精确到
常数因子)。
由于这种搬移是线性的，因此，幅度调制通常又
称为线性调制。
角度调制：频率调制和相位调制的总称。
已调信号频谱不再是原调制信号频谱的线性搬移，而是频谱的非线性变换，会产生与频谱搬移不同的新的频率成分，故又称为非线性调制。
4、什么是基带传输？114频带传输？误码率大小？
基带传输又叫数字传输，是指把要传输的数据转换为数字信号，使用固定的频率在信道上传输。
基带传输是由发送滤波器、信道、接收滤波器和抽样判决其组成。
频带传输又叫模拟传输，是指信号在电话线等这样的普通线路上以正弦波形式传输的方式。
误码率是衡量一个数字通信系统性能的重要指标，其取决于解调器输入信噪比，表达方式取决于调制方式。
5、几种常用的传输码型
原则不含直流，且低频分量尽量少；
应含有丰富的定时信息，以便于从接收码流中提取定时信号；
功率谱主瓣宽度窄，以节省传输频带；
不受信息源统计特性的影响，即能适应于信息源的变化；
具有内在的检错能力，即码型应具有一定规律性，以便利用这一规律性进行宏观监测。
编译码简单，以降低通信延时和成本。
AMI码：传号交替反转码 HDB3码：3阶高密度双极性码
双相码：又称曼彻斯特（Manchester）码差分双相码
密勒码：又称延迟调制码 CMI码：CMI码是传号反转码的简称。
块编码：块编码的形式：有nBmB 码（m>n ），nBmT 码(m<n)等。
双相码、
密勒码和CMI 码都可看作lB2B 码。
6-13 7-1 7-9 7-10 7-11 9-9 9-10 9-11
6、进制振幅键控画图 155 ‘’1
8、2psk 与2dpsk 的区别
二进制相移键控(2PSK)和二进制差分相移键控(2DPSK)系统的抗噪声
性能。
2DPSK 是利用前后相邻码元的载波相对相位变化传递数字信息，
所以又称相对相移键控。
2DPSK 系统是一种实用的数字调相系统，但
其抗加性白噪声性能比2PSK 的要差。
2DPSK 可以与2PSK 具有相同形式
的表达式。
所不同的是2PSK 中的基带信号s (t )对应的是绝对码序列；
而2DPSK 中的基带信号s (t )对应的是码变换后的相对码序列。
因此，
2DPSK 信号和2PSK 信号的功率谱密度是完全一样的。
信号带宽为与
2ASK 的相同，也是码元速率的两倍。
10、低通模拟信号和带通模拟信号的抽样定理 260
抽样定理：设一个连续模拟信号m (t )中的最高频率 <fH ，则以间隔时
间为T ≤ 1/2fH 的周期性冲激脉冲对它抽样时，m (t )将被这些抽样值
所完全确定
11、均与量化噪声与什么有关？量化电平
12、量化噪声的平均功率与什么有关？电平数
13、Pcm 的概念？与dpcm 的区别？274,282把从模拟信号抽样、量化，直到变换成为二进制符号的
基本过程，称为脉冲编码调制，简称脉码调制。
14、Pcm 对误差信号进行编号？Dpcm 对输入信号进行编号
量化噪声什么时候出现？时分复用和复接什么时候使用？286,288抽样信号一般都在量
15、化编码后以数字信号的形式传输。
16、模拟信号的步骤？ 260 抽样，量化，编码
5、同步原理概念（一道填空题）
数字通信系统中的同步种类：载波同步、码元同步、群同步和网同步。
码元同步：又称时钟同步或时钟恢复。
对于二进制信号，又称位同步。
目的：得知每个接收码元准确的起止时刻，以便决定积分和判决时刻。
方法：从接收信号中获取同步信息，由其产生一时钟脉冲序列，使后者和接收码元起止时刻保持正确关系。
或插入辅助同步信息。
外同步法：它是一种利用辅助信息同步的方法，需要在信号中另外加入包含码元定时信息的导频或数据序列。
自同步法，它不需要辅助同步信息，直接从信息码元中提取出码元定时信息。
显然，这种方法要求在信息码元序列中含有码元定时信息。
