双管准谐振反激技术用于一体机电脑电源的高效率实现
开关电源设计-准谐振反激式开关电源的实现
数字降频的开关管漏-源极电压波形
负载进一步减轻时开关管在第三个漏-源电 压的极小值处开通
数字降频的开关管漏-源极电压波形
负载更加减小时开关管在第七个漏-源电压 的极小值处开通
应用ICE1QS01实现准谐振反激式开关电源
电路板元件排布图
电路的印制板图
电流泵对功率因数的贡献
通过简单的电路可以将开关电源的功率因 数提高到要求值。
3. 用NCP1207实现准谐振反激式开关电 源
（1）75W显示器开关电源电路图
75W显示器开关电源电路板图
75W显示器开关电源电路板元件排布图
动态自供电示意
（2）12V24W带有同步整流器的准 谐振开关电源设计实例8127D
电路图
电路板图
元件排布图
变压器设计
输入电压与整流输出电压
变压器设计
效率按87%计算，输入功率与输出功率的 关系：
变压器设计
直流母线的电流平均值
变压器设计
开关管选择800V耐压，对应的反冲电压： 其中尖峰电压选330V。
变压器设计
最大占空比：
变压器设计
开关管峰值电流：
变压器设计
开关频率为70kHz时对应的开关管导通时间
2. 应用ICE1QS01实现准谐振反激 式开关电源
解决方法2：数字降频
利用Infineon的数字降频的准谐振反激式开 关电源控制芯片ICE1QS01对反激式开关电 源进行控制，实现数字降频。
数字降频特性
数字降频的开关管漏-源极电压波形
重负载时开关管的漏-源极电压波形
数字降频的开关管漏-源极电压波形
（二）准谐振反激式开关电源的实 现
准谐振反激变换 芯片
准谐振反激变换芯片准谐振反激变换芯片是一种使用半导体技术制造的电子器件，用于实现电能的高效转换和管理。
它在电力电子领域中起着至关重要的作用，常被应用于电源供应、驱动电路和各类转换器中。
本文将一步一步地回答关于准谐振反激变换芯片的关键问题，以帮助读者更好地了解其工作原理和应用领域。
第一步：什么是准谐振反激变换？准谐振反激变换是一种电力电子变换器拓扑结构，主要用于高效地将输入电源转换成所需的电压或电流输出。
它的特点是在转换过程中充分利用电感和电容的特性，以减小开关器件的开关损耗和电流/电压的峰值，从而提高整个电路的能量转换效率。
第二步：准谐振反激变换芯片的工作原理是什么？准谐振反激变换芯片的工作原理主要基于电感和电容的振荡特性。
它通常由多个开关器件、变压器、电容和电感组成。
当输入电源施加到变压器的一侧时，开关器件周期性地开关，将电流施加到变压器的另一侧。
同时，电容和电感将能量存储并释放到输出负载中。
这种周期性开关和能量存储释放的过程可以通过控制开关器件的开关状态和频率来实现。
准谐振反激变换芯片通过精确控制开关器件的开关时间和电流/电压波形，使得变压器和电容/电感的振荡达到合适的状态，以达到高效的电能转换和管理。
第三步：准谐振反激变换芯片的应用领域有哪些？准谐振反激变换芯片在电力电子领域具有广泛的应用。
以下是几个典型的应用领域：1. 电源供应：准谐振反激变换芯片被广泛应用于各种类型的电源供应，例如开关电源、充电器和逆变器。
它可以提供高效的能量转换和稳定的输出电压/电流，满足电子设备对电源的要求。
2. 驱动电路：准谐振反激变换芯片也可以用于驱动各种电机和执行器，在工业自动化和机器人领域中得到广泛应用。
它可以提供高效的电能转换和精确的电机控制，实现高性能的运动系统。
3. 新能源应用：随着可再生能源（如太阳能和风能）的快速发展，准谐振反激变换芯片也被广泛应用于新能源领域。
它可以实现将可再生能源转换成可用电能，并提供高效的电能管理和储存解决方案。
双管正激开关电源的效率和功率因数
双管正激开关电源的效率和功率因数下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help yousolve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts,other materials and so on, want to know different data formats and writing methods, please pay attention!双管正激开关电源是一种常见的电源设计，在许多电子设备中被广泛应用。
反激式开关电源准谐振变换的实现
反激式开关电源准谐振变换的实现
准谐振变换的基本原理是通过控制开关管的导通和截止，使得电感和
电容在谐振频率上发生能量交换，从而实现对输入电源的变换。
其工作周
期分为两个状态，分别是开关导通状态和开关截止状态。
在开关导通状态下，开关管导通，输入电源的电流通过开关管和电感
流入负载。
此时，谐振电容的电压为零。
当电流达到峰值时，开关管截止。
在开关截止状态下，开关管截止，负载和电感之间形成了一条环路。
电感和谐振电容开始发生交换能量，将负载能量储存到电感中，谐振电容
的电压开始增加。
为了实现准谐振变换，需要考虑谐振频率的选择和谐振网络的设计。
谐振频率的选择取决于输入电压和输出电压的比例关系。
谐振网络的设计
主要包括谐振电感、谐振电容和开关管的选择。
在实际应用中，准谐振变换可以实现高效率、小体积的电源变换。
与
传统的开关电源相比，准谐振变换具有以下特点：
1.高效率：准谐振变换可以实现高达95%以上的转换效率，减少能量
损耗，提高能源利用率。
2.小体积：准谐振变换可以采用高频开关管，减小变压器和谐振元件
的尺寸，使整个电路体积更小。
3.稳定性好：准谐振变换通过控制开关管的导通和截止，使得能量交
换在谐振频率上发生，输出电压较为稳定。
4.输入电流波形好:准谐振变换在输入电流波形上具有较低的峰值和
谐振频率，减小了对输入电源的干扰。
总之，反激式开关电源准谐振变换通过谐振网络的设计和控制实现对输入电源的变换，具有高效率、小体积和稳定性好的特点。
它在电源变换领域有着广泛的应用前景。
飞兆推出一款双管反激式解决方案
飞兆推出一款双管反激式解决方案一体型(All-In-One, AIO) 应用设备电源的设计人员一直面对对空间有限、满足世界各地能源法规要求，以及提供易于设计之解决方案的挑战。
为了应对这些挑战，全球领先的高性能功率和移动产品供应商飞兆半导体公司(Fairchild Semiconductor) 推出一款采用mWSaver 技术的双管反激式解决方案。
用于AIO 设备的传统电源拓扑解决方案包括LLC 和单开关准谐振(QR) 反激式拓扑。
要在易于设计性、不同负载水平的功率损耗，以及效率三方面取得平衡时，每种拓扑都各有其优劣之处。
对于AIO 设备的功率范围，LLC 提供最佳的总体效率，优于双管QR 和单开关QR 反激式转换器。
不过，由于LLC 变压器的设计很难，因此在三种拓扑中具有最高的轻负载功耗。
单开关QR 反激式转换器的效率最低，但是它们易于设计且在轻负载下具有低功耗。
飞兆半导体的双管QR 反激式拓扑和次级端同步整流方案是用于AIO 应用设备的理想解决方案，能够提供良好的总体效率，降低轻负载功耗，而且易于设计。
飞兆半导体提供的AIO 解决方案非常适合75W~230W 功率范围应用，包括FAN6920MR 集成式临界导通模式PFC 和准谐振电流模式PWM 控制器产品；FAN7382 栅极驱动器；以及用于反激式拓扑和正激续流整流的FAN6204 次级端同步整流(SR)控制器。
而且，这些器件都具有同级最佳的无/轻负载功耗，能够实现达到2013 ErP 标准的设计，并可省去LLC 解决方案所需的附加电路。
此外，这些器件采用了mWSaver 技术，可为AIO 解决方案提供最低的待机输入功率。
准谐振控制技术既能够减少缓冲器和泄漏电感的损耗，同时也可改进散热性能。
此外，它更降低了SR MOSFET 的Vds 以提高效率，并实现更小的电路板尺寸。
其内置两级电平PFC 输出提升了低压输入的效率。
飞兆半导体增添高端和低端栅极驱动IC 产品FAN7382，能够驱动电压高达600V 的高压MOSFET 器件，大大丰富了公司的产品系列。
一种准谐振反激式本安二次电源的设计

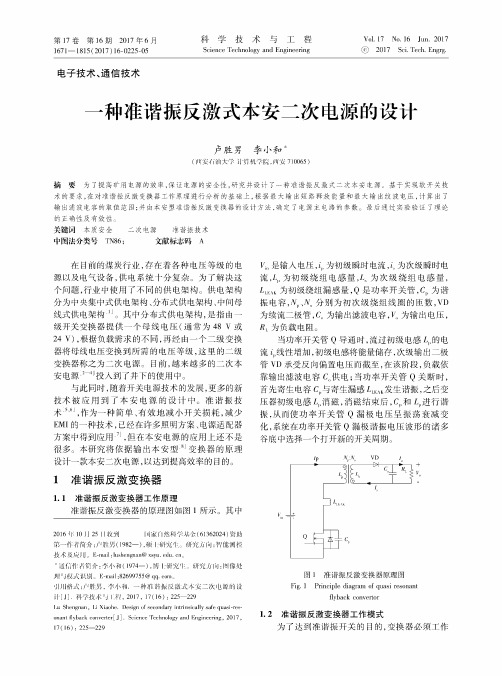

第17卷第16期2017年6月1671—1815(2017) 16-0225-05科学技术与工程Science Technology and EngineeringVol. 17 No. 16 Jun.2017©2017 S c i.Tech.Engrg.电子技术、通信技术一种准谐振反激式本安二次电源的设计卢胜男李小和*(西安石油大学计算机学院，西安710065)摘要为了提高矿用电源的效率，保证电源的安全性，研究并设计了一种准谐振反激式二次本安电源。
基于实现软开关技 术的要求，在对准谐振反激变换器工作原理进行分析的基础上，根据最大输出短路释放能量和最大输出纹波电压，计算出了 输出滤波电容的取值范围；并由本安型准谐振反激变换器的设计方法，确定了电源主电路的参数。
最后通过实验验证了理论 的正确性及有效性。
关键词本质安全 二次电源 准谐振技术中图法分类号TN86; 文献标志码A在目前的煤炭行业，存在着各种电压等级的电源以及电气设备，供电系统十分复杂。
为了解决这 个问题，行业中使用了不同的供电架构。
供电架构 分为中央集中式供电架构、分布式供电架构、中间母 线式供电架构[1]。
其中分布式供电架构，是指由一 级开关变换器提供一个母线电压（通常为48 V或 24 V)，根据负载需求的不同，再经由一个二级变换 器将母线电压变换到所需的电压等级，这里的二级 变换器称之为二次电源。
目前，越来越多的二次本 安电源[2_4]投入到了井下的使用中。
与此同时，随着开关电源技术的发展，更多的新 技术被应用到了本安电源的设计中。
准谐振技术[5’6]，作为一种简单、有效地减小开关损耗，减少 EM I的一种技术，已经在许多照明方案、电源适配器 方案中得到应用[7]，但在本安电源的应用上还不是 很多。
本研究将依据输出本安型[8]变换器的原理 设计一*款本安—*次电源，以达到提局效率的目的。
1准谐振反激变换器1.1准谐振反激变换器工作原理准谐振反激变换器的原理图如图1所示。
准谐振反激拓扑
准谐振反激拓扑
准谐振反激拓扑是一种在电力电子转换器中常用的拓扑结构，用于实现高效率和高功率密度的能量转换。
它通常用于设计交流-直流（AC-DC）或直流-直流（DC-DC）转换器。
准谐振反激拓扑中的关键元件包括主开关管、副开关管、变压器、电感、电容等。
通过合理地控制开关管的开关时间和频率，使得电压和电流在合适的时间和条件下达到准谐振状态。
在准谐振反激拓扑中，主要的工作原理是在主开关管关闭之前，通过对副开关管进行适当的开关操作，将能量储存在电感和电容中。
然后，在主开关管打开时，储存的能量通过变压器和输出电路传递给负载。
准谐振反激拓扑的优点包括：
1.高效率：准谐振操作可以降低开关管的开关损耗，从而提高转换器的整体效率。
2.高功率密度：相比传统拓扑，准谐振反激拓扑可以在较小的体积内实现较高的功率输出。
3.低电磁干扰：准谐振操作可以减少电磁干扰和噪音，提高电子设备的可靠性和抗干扰性。
然而，准谐振反激拓扑的设计和控制相对较复杂，需要考虑开关管的驱动和保护电路、电感和电容的选择、谐振频率的控制等方面的问题。
此外，准谐振操作对于电路参数的匹配和稳定性要求较高。
准谐振反激拓扑在各种电源和电力应用中得到广泛应用，例如电动车充电器、电力逆变器、太阳能逆变器等。
它在提高能量转换效率和功率密度方面具有显著优势，并对能源的有效利用和环境保护具有
1/ 2
积极的影响。
2/ 2。
双管准谐振反激技术用于一体机电脑电源的高效率实现
双管准谐振反激技术用于一体机电脑电源的高效率实现在传统的一体机电脑电源中，主要采用单管反激式电源设计。
这种设计中，通过控制单个功率管的开关状态，实现输出电压的调节。
然而，由于功率管的导通和关断过程会引起较大的功率损耗和能量浪费，因此整体电源效率较低。
而采用双管准谐振反激技术的一体机电脑电源能够解决这一问题。
该技术主要通过在电源中加入谐振电路，实现功率管的零电压开关和零电流关断，从而降低功率损耗和提高能效。
在双管准谐振反激技术中，电源的谐振电路由两个功率管和谐振电容构成。
当功率管1导通时，通过谐振电感和谐振电容形成谐振回路，使得输入电压在电源转换过程中能够以较高效率传递给输出负载。
当功率管1关断时，功率管2导通，输出负载电流通过功率管2流回电源，实现能量的回收。
这种双管准谐振反激技术的优势主要体现在两个方面。
首先，双管准谐振反激技术能够实现高效率的能量传输。
通过谐振电路的设计，电源可以在功率切换过程中实现零电压开关和零电流关断。
这样可以大大减少功率损耗，提高能源利用效率。
在一体机电脑电源中，双管准谐振反激技术能够将整体电源效率提高到90%以上，大大降低了电源的能量浪费。
其次，双管准谐振反激技术还具有较低的EMI（电磁干扰）特性。
由于谐振电路的设计，功率管在开关过程中产生的电压和电流波形更为平滑，减少了对电源线路和其他电子设备的电磁干扰。
这对于一体机电脑等需要高稳定性和低干扰的电子设备来说非常重要。
总的来说，双管准谐振反激技术是一种用于一体机电脑电源的高效率实现的技术。
通过有效的能量传输和较低的干扰特性，这种技术能够提供更高的整体电源效率和更好的设备性能。
随着这种技术的应用和发展，未来的一体机电脑电源将能够提供更低的能量消耗和更高的节能效果，实现更加环保和可持续的能源利用。
双管准谐振反激技术用于一体机电脑电源的高效率实现
双管准谐振反激技术用于一体机电脑电源的高效率实现双管准谐振反激技术是一种用于一体机电脑电源的高效率实现的技术。
它通过合理的电路设计和控制策略，可以在电源转换过程中实现高效率的能量转换，提高电源的效率和性能。
以下将详细介绍双管准谐振反激技术在一体机电脑电源中的应用。
一体机电脑是现代生活中常见的电子设备之一，它通常由显示器、计算机主机和电源三个部分组成。
其中，电源的效率和性能对整个一体机电脑的使用体验和能耗有着重要影响。
传统的一体机电脑电源往往采用开关电源技术，虽然在一定程度上满足了电源的输出要求，但存在着一些问题，例如效率较低、热损失大、功率因素低、电磁干扰等。
为了改善传统电源的这些问题，双管准谐振反激技术被引入到一体机电脑电源中。
该技术以谐振电路为基础，通过对电源的控制和调节，实现高效率能量转换。
在双管准谐振反激技术中，通过合理的电路设计和控制策略，将电源的工作频率与变压器的谐振频率相匹配，以减小开关损耗和谐振回路的能耗，从而提高电源的整体效率。
双管准谐振反激电源的基本工作原理是通过在输入端串联电感，使电源供电端看到一个较大的电感值，降低电流幅值，减小电路开关损耗。
同时，在输出端串联电容，使补偿电流回流到源极，形成零电流开关。
另外，在控制方面，采用自适应控制算法，实时调节开关频率和占空比，以实现电源工作在最佳工作点，进一步提高能量转换效率。
通过应用双管准谐振反激技术，一体机电脑电源可以获得以下几个方面的优势。
首先，该技术可以显著提高电源的效率，减少能量损耗，降低电源的负载和运行温度，延长电源的使用寿命。
其次，双管准谐振反激技术可以提高电源的功率因素，减少电网的谐波污染和无功功率的产生，提高电网的利用率。
此外，该技术还可以降低电磁干扰，减少电子设备之间的电磁干扰，提高整个系统的稳定性和可靠性。
总结来说，双管准谐振反激技术是一种用于一体机电脑电源的高效率实现的技术。
通过合理的电路设计和控制策略，该技术可以提高电源的转换效率、功率因素和稳定性，降低能量损耗和电磁干扰，提高整个系统的性能和可靠性。
反激电源 准谐振控制
反激电源准谐振控制
反激电源是一种常见的开关电源拓扑结构，它通过变压器的能
量存储和释放来实现电能的转换。
在反激电源中，变压器既能将输
入电压变换为所需的输出电压，又能提供隔离保护。
反激电源通常
应用于各种电子设备中，如电脑电源、通信设备和家用电器等。
准谐振控制是一种用于提高开关电源效率的技术。
在传统的开
关电源中，存在开关管的导通和关断过程中会产生一定的开关损耗，准谐振控制技术通过控制开关管的导通和关断时机，使其在谐振状
态下工作，从而减小开关损耗，提高电源的整体效率。
从电路设计角度来看，反激电源的准谐振控制可以通过调节开
关管的驱动信号来实现。
在工作过程中，需要精确控制开关管的导
通和关断时机，以使其在谐振状态下工作。
此外，还需要考虑变压
器的参数选择、谐振电容的设计等因素，以实现稳定可靠的准谐振
控制。
从电源性能角度来看，准谐振控制可以有效降低开关损耗，提
高电源的转换效率，减少热损耗，延长电源和电子设备的使用寿命。
同时，准谐振控制还能减小电磁干扰，提高电源的抗干扰能力，有
利于提高电子设备的稳定性和可靠性。
总的来说，反激电源准谐振控制是一种有效提高开关电源效率和性能的技术，通过精确的电路设计和控制策略，可以实现稳定可靠的准谐振工作状态，从而为电子设备的可靠运行提供良好的电源支持。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Vds _ max Vds _ on _ max Vspike 521 1 15% 600V
假如采用95%降额，开关管的耐压需要630V以上，考虑开机和其它异常条件下，需 要650~700V电压额定值的MOSFET，但是此种MOSFET的导通电阻往往较高，将产生较 高的导通损耗。另外，由于准谐振变换器工作在临界断续状态，峰值电流会更大，又导 致Vds尖峰更高，开关管的关断损耗会增加，还有更多的能量被RCD钳位电路消耗，效率 损失变严重了。结合实际经验，无论普通单管反激还是单管准谐振反激都不适于大功率 如150W以上的应用。 LLC 谐振变换器
谐振变换器的优点， 具有简单可靠， 高能效易生产的特点， 性价比高， 很好地满足了AIO 电源的要求。 单管准谐振反激变换器 图1 是当今流行又易于设计的单管反激变换器。由于其具有低的开通损耗，广泛应 用于小功率电源，主要应用功率范围是150W以下。图中开关管Q1的开通损耗是
PLoss _ switch _ on
V DS
1 V IN n VO VF 2
双管关断时的漏感和开关管的寄生输出电容之间产生谐振，谐振峰值电压由于续流 二级管D1、D2的导通而被钳位在VIN，大部分能量回收到输入电容。针对T2区间的能量 回收和VDS钳位，在此做进一步的描述分析(以下管Q2为例)。
图10是下管关断波形， 取其关断瞬 VIN 间及谐振结束后一小段时间分为四个 (VIN +n VO)/2 区间（t1,t2,t3,t4）
tON VGS VDS VDS_ON_MAX VIN
tOFF
tON VGS
tOFF
nVO
VDS VIN VDS_ON
nVO nVO
IP IPP
IP IPP
IS ISP
IS ISP
Fig. 2 连续工作模式的典型波形
Fig. 3 不连续工作模式的典型波形
从上可以得出准谐振时的损耗只有硬开关最大开通损耗的28.5%，开通损耗大为减 小了。 但无论普通硬开关还是准谐振， Vds的最大值需要考虑漏感引起的尖锋电压 （取15%） 。
VIN /2
t1区间：由VIN持续对两个开关管 t3 t4 t1 t2 的COSS, 及D1、D2 结电容充电 • Lm主电感由+VIN转换极性 VDS 至-nVO 幅度 。 VIN • 两个开关管的VDS由0V上 (VIN +n VO)/2 升至 (VIN +nVO)/2幅度。 nVO /2 t2区间：漏感能量继续对两个开关 VIN /2 管的Coss充电 • 两个开关管的VDS由 (VIN T1 T2 T3 +nVO)/2上升至VIN幅度 t3区间：D1、D2导通, 漏感能量回 Fig.10 关断时的能量回收和电压钳位 馈到输入电容 • 两个开关管的VDS被钳位到输入电压VIN幅度 t4区间：开关管的COSS与漏感谐振 t1区间, 初测电流对上下两个MOSFET的COSS及D1、 D2 结电容充电。 t2区间D3导通, 存储于电感Lm的能量开始往二次侧释放, 而漏感能量则往MOSFET COSS及D1、D2 结电 容充电。t3区间, VDS电压升至VIN, D1, D2导通, 此時漏感能量回充至VIN。 T3区间： 当输出二极管电流降到零，能量释放完毕。一次侧电感Lm与开关管输出电容开始谐 振，不同于单管QR反激变换器的是由于有两个同规格开关管，具有近似相等的输出电 容（Coss），输出电容的分压作用使得Vds上谐振的电压幅度是反射电压的一半，叠加 于输入电压的一半之上，此时，可以采用具有通过谷底侦测机制PWM控制器使Vds的谐 振电压谐振至谷底时再次同时开通Q1和Q2，这样就实现了MOSFET的准谐振工作。谐 振周期是
Abstract In general, a Quasi-Resonant Flyback Converter which is designed easily shows lower low turn on loss compared to the conventional hard switching.LLC converter can achieve very good efficiency, but it is not easy to design. And dual switch QR Flyback can get good efficiency which is higher than single switch, but close to LLC. That is resulted by callback function of reset energy for transformer and using lower Vds MOSFET like 500V with lower Rds_on, if PFC operates as 2 level output according to high/low line, QRC MOSFET can turn on at almost zero voltage at low line to improve efficiency much more. This paper presents the operation principle of dual-switch Quasi-Resonant converter based on 2 level bus voltage. Design procedure is also provided. And an example which can be used for All-In-One PC power shows good position compare to other two structures, which qualify its superiority on AIO power supply. 摘要 一般来说，与传统反激硬开关变换器相比，准谐振反激变换器表现出更低的开通损 耗。LLC谐振变换器能达到很好的效率，但工作复杂，不容易设计。简单可靠的双管QR 反激能够获得比单管反激更高的，且接近于LLC的效率。这是由于它具有变压器能量回 收，可使用耐压500V，低导通电阻的MOSFET。并且如果PFC根据输入电压高低能工作 在两段式输出， QRC MOSFET在低压输入下几乎是在零电压开通， 这进一步提升了效率。 此论文论述了基于两段电压输入下双管准谐振反激变换器的工作原理， 并提供了设计步 骤。与另两种方案一起实现电脑一体机电源实际设计做了比较，验证了此方案在AIO电 源上的优越性。 引言 2010年英特尔发布集成显卡及内存控制器的全新酷睿系列处理器， 确立了一体机电 脑（All In One，AIO）的技术与产品优势。如一体机电脑比台式机节省空间，比笔记 本性能强大，采用高性能处理器和大型LCD屏等，填补了笔记本、台式机之间的市场空 缺，是PC市场下一个增长点，有着非常良好的前景。与之相适应地，一体机电脑电源成 为了诸多电源制造厂的焦点之一，选择一种竞争力强的电源方案势在必行。英特尔AIO 电源规范中要求一体机电脑电源的能效达到台式机银牌电源的要求。目前流行的200W 以上的高效率电源方案主要有PFC加双管正激方案和PFC加LLC方案。但对于输出250W 以下的一体机电脑电源来说，简单高效是其主要需求。像AIO 130W的需求，采用单管 反激的直流变换级的效率达不到要求，而效率高的LLC设计复杂，量产时的一致性和可 靠度要求增加了设计难度。本文所讨论的双管准谐振反激变换器综合了单管反激和LLC
+ -
+关管同时关断
两个开关管同时导通
图9是变换器一个工作周期的典型波 VIN 形，分成了三段工作区间T1、T2和T3，每 (VIN +nVO)/2 个区间的工作状态描述如下。 V /2
IN
nVO /2
T1 区间： Q1和Q2同时导通，输入电压VIN加载 一次侧绕组NP的电感上，开关管电流iP从 零开始线性上升到峰值电流iPP在此区间， 输入的能量储存于变压器电感Lm以及漏 感Llk中，输出整流管处在截止状态，输出 电容进行放电维持输出电压的稳定。
Q1 D2 n=NP/NS D3 VO iD VDS iDS D1 Fig.6 Q2 双管反激变换器 T1 C1
D2 Q1 VIN VDS D1 Fig.7 Q2
ip Lm Llk
n=NP/NS D3 + + T1 VO C1 VIN
D2 Q1 Lm iP VDS D1 Fig.8
VDS
n=NP/NS D3 + T1 iD VO C1
双管准谐振反激技术用于一体机电脑电源的高效率实现
Kenfa Qian，Bell Zhong Fairchild Semiconductor Unit B5-B8,9/F EVOC Technology Building 31 Gaosinzhong Si Dao, Nanshan District Shenzhen, P.R.China
工作在准谐振下：
Vds _ on _ QR VIN N VO 400 19 6.4 279V
谷底导通时的开通损耗是：
PLoss _ switch _ on _ QR
1 1 2 2 COSS Vds 200 pF 400 19 6.4 65kHz 0.51 W _ on _ QR f SW 2 2
ILm IP Is
VGS T1 T2 T3
T2 区间： Fig.9 双管反激典型工作波形 Q1和Q2同时关断， 变压器输出侧的极 性反向，上正下负，储存在变压器中的能量迫使二次侧的二极管导通，输出二极管电流 （iS）从峰值线性地降到零。能量在此区间完全地转移到了输出，此期间输出线圈的电 压被钳位到输出电压，而此区间里原边线圈的电压极性反向，此电压是以圈比n乘以输 出电压Vo的幅度的（nVo）分摊叠加到两个开关管的DS上，两个开关管上的平台电压幅 度是：
VIN
T1 D1
