热成型冲压作为一种重要的金属加工工艺，在工业生产中有着广泛的应用。
它是指将金属材料在一定的温度范围内进行成型和冲压，以改善金属材料的塑性、减小强度和提高变形性能。
热成型冲压相比于常温冲压，具有成形难度低、精度高、成形性能好等优点。
首先，热成型冲压能够显著降低金属材料的流动阻力，使得金属在成型过程中更容易流动，降低成形难度。
在高温条件下，金属的塑性和韧性明显增强，容易发生流动，有利于实现复杂零件的成型。
这在生产一些形状复杂、薄壁或者要求高精度的零部件时尤为重要。
其次，热成型冲压能够提高成形零件的表面质量和精度。
由于金属材料在高温下更容易塑性变形，因此在成型过程中更容易填充模具腔体，减少成形缺陷，提高成形零件的表面质量。
同时，高温条件下金属的流动性更强，有利于提高零件的尺寸精度和几何形状的一致性。
另外，热成型冲压还能改善金属材料的综合性能。
在高温条件下，金属晶粒的再结晶行为更为活跃，可以消除材料中的残余应力和组织缺陷，减少冷变形过程中产生的强化相，有利于提高材料的塑性和延展性，改善金属材料的整体性能。
总的来说，热成型冲压是一种有效的金属加工工艺，适用于生产要求高精度、高表面质量和复杂形状的零部件。
通过控制合适的成型温度和变形参数，可以实现金属材料的高效成形，提高产品的质量和生产效率。
在未来的工业生产中，热成型冲压技术有望得到更广泛的应用，为不同领域的金属加工提供更多可能性。
1。
热冲压成形技术
热冲压成型工艺
有镀层钢板
坯料被加热后，直接送至闭式模具内进行冲压成形和淬火，然后进行冷却、切边冲孔（或激 光切割）、表面清理等后续工艺
热冲压成型设备和模具
主要包括开卷机、冲裁压力机（激光下料机）、板料送进装置、加热炉、上料装置、压力机、 模具、下料装置、激光切边器和喷沙装置等。其中关键设备主要包括液压机、加热炉及热冲压 模具等。
硬度： HV10/HV30须在400～520之间。
金相组织： 板条状马氏体，总脱碳层深度不得超过0.1mm。
尺寸精度： 满足汽车厂规定的切边精度和装配精度要求。
碰撞试验： 不允许产生碰撞开裂。
车路试： 满足规定的疲劳强度。
可提供热成形钢的公司
宝钢可供规格
热冲压成形的优势有哪些
实现车身轻量化的有效途径
有效提高零件的表面硬度及其耐 磨性 增加高强板使用率，提高车型的 碰撞性能
车身加强板数量减少，车身开发 设计难度降低。
改善高强板的零件成形性，降低 压机吨位要求
降低车身开发成本
热冲压成形零件分布
热成型工艺
热冲压的关键工艺过程是加热、冲压、保压和冷却。加热过程直接影响到高强度钢板的冲压性 能，冲压过程中伴随的淬火则对零件强度的硬化起到决定性的作用。
加热炉பைடு நூலகம்
多层箱式炉 这类炉子灵活、节能、使用方便、占地面积小，但对炉门的开 闭机构和工件传输的自动化水平要求较高，适合于多品种、小 批量生产。对某些零件，在工艺和设备调试稳定的条件下，也 可以大批量生产。
辊道式炉子 这类炉子投资大，占地面积大，如生产铝硅镀层板，高温状态下 辊子粘附镀层的可能性较大，影响辊子的寿命，工件的粘附会导 致工件在炉子中跑偏。炉子适合于裸板大批量生产，是否适合于 镀锌板也有待试验。工件在这类炉子上传输比较简单，自动化部 分投资小，工件出炉到压机的传输时间短，冲压成形温度容易控 制。
热冲成型技术
SIMWON
Total Design Service
修正案 强制规制 2015 年 2020 年
目
140 g/km 轿车 欧洲-15个国家
175 g/km 商务车 欧洲-27个国家
160 g/km 商务车
95 g/km 轿车
目标车辆 目标国家
• 逐渐缩减燃料中碳素成分, 增大生物燃料的使用 其 他 • 汽车尾气排气制度待议 (2013年以前未实施)
58% 有 效 功 率
The Best Autobody Maker
15
7.加 热 炉
▶ 加热曲线
1000 930 900 800 700
SIMWON
Total Design Service
温 度 (℃)
600 500 400 300 200 100 0 0 60 120 180 200
常规使用 辊底炉 混合电炉
- 保险杠后梁 : 奔驰C级，菲亚特500，福特福克斯、蒙迪欧、高速公路，宝马3系列， - 顶盖侧板 : 福特蒙迪欧，奔驰C级
- A柱 : 奥迪 A3、A5、TT、Q7，日产 Altima
The Best Autobody Maker
10
5.热冲压流程
▶制造方法
白钢板 涂层钢板 冲裁 (冲孔) 预处理 钢板冷冲预成形 预成形部件
The Best Autobody Maker
20
9.模具设计和分析
▶模具设计
SIMWON
Total Design Service
• 优秀的冷却效率 • 高效的生产速度
CP 0 0 200 600 1000 MS
淬火 BS 1500
0
抗 拉 强 度 ( MPa )

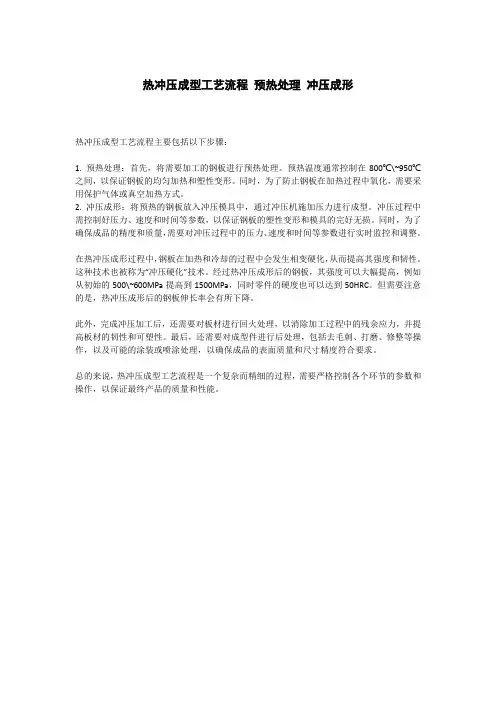

热冲压成型工艺流程 预热处理 冲压成形
热冲压成型工艺流程预热处理冲压成形
热冲压成型工艺流程主要包括以下步骤：
1. 预热处理：首先，将需要加工的钢板进行预热处理。
预热温度通常控制在800℃\~950℃之间，以保证钢板的均匀加热和塑性变形。
同时，为了防止钢板在加热过程中氧化，需要采用保护气体或真空加热方式。
2. 冲压成形：将预热的钢板放入冲压模具中，通过冲压机施加压力进行成型。
冲压过程中需控制好压力、速度和时间等参数，以保证钢板的塑性变形和模具的完好无损。
同时，为了确保成品的精度和质量，需要对冲压过程中的压力、速度和时间等参数进行实时监控和调整。
在热冲压成形过程中，钢板在加热和冷却的过程中会发生相变硬化，从而提高其强度和韧性。
这种技术也被称为“冲压硬化”技术。
经过热冲压成形后的钢板，其强度可以大幅提高，例如从初始的500\~600MPa提高到1500MPa，同时零件的硬度也可以达到50HRC。
但需要注意的是，热冲压成形后的钢板伸长率会有所下降。
此外，完成冲压加工后，还需要对板材进行回火处理，以消除加工过程中的残余应力，并提高板材的韧性和可塑性。
最后，还需要对成型件进行后处理，包括去毛刺、打磨、修整等操作，以及可能的涂装或喷涂处理，以确保成品的表面质量和尺寸精度符合要求。
总的来说，热冲压成型工艺流程是一个复杂而精细的过程，需要严格控制各个环节的参数和操作，以保证最终产品的质量和性能。
热冲压工艺技术
热冲压工艺技术热冲压工艺技术是一种常用的金属加工方法，通常用于生产高精度、复杂形状的金属零件。
本文将介绍热冲压工艺技术的原理、应用领域，以及其优缺点。
热冲压是将金属板材加热至一定温度后，在冲床的作用下，通过模具将其冲压成所需形状的工艺。
由于加热后的金属板材具有良好的延展性和塑性，可以更容易地形成复杂的形状。
与传统的冷冲压相比，热冲压工艺技术具有以下几个优点：首先，热冲压可以改善金属板材的延展性。
在加热状态下，金属板材的结晶结构发生改变，晶格结构内的位错被激活，从而使金属板材具有更好的延展性，可以更容易地实现复杂形状的冲压。
其次，热冲压可以提高冲压成形的精度和表面质量。
由于加热状态下的金属板材具有更好的塑性，可以更容易地填充模具中的形状，从而得到更精确的冲压成形。
同时，加热状态下的金属板材有更好的流动性，可以减少表面缺陷，提高表面质量。
再次，热冲压可以减少变形力和模具磨损。
在加热状态下，金属板材的延展性增强，冲压时所需的变形力较小，可以降低模具的磨损。
热冲压工艺技术在许多领域得到了广泛应用。
例如，汽车制造领域，热冲压可以用于生产汽车车身、座椅骨架等复杂形状的零件；电子设备制造领域，热冲压可以用于生产手机壳、电池罩等精密零件；航空航天领域，热冲压可以用于生产飞机的机身、发动机零件等。
然而，热冲压工艺技术也存在一些局限性和挑战。
首先，热冲压工艺需要对加热温度、加热时间等参数进行精确控制，否则容易导致冲压成形不良。
其次，由于金属在加热过程中容易发生氧化、变色等问题，需要采取相应的防护措施，增加生产成本。
此外，热冲压工艺还需要使用专门的设备和模具，投入成本较高。
综上所述，热冲压工艺技术是一种高效、精确的金属加工方法，具有广泛的应用前景。
随着科技的不断进步和工艺技术的不断改进，相信热冲压工艺技术将在未来的金属加工领域发挥更大的作用。

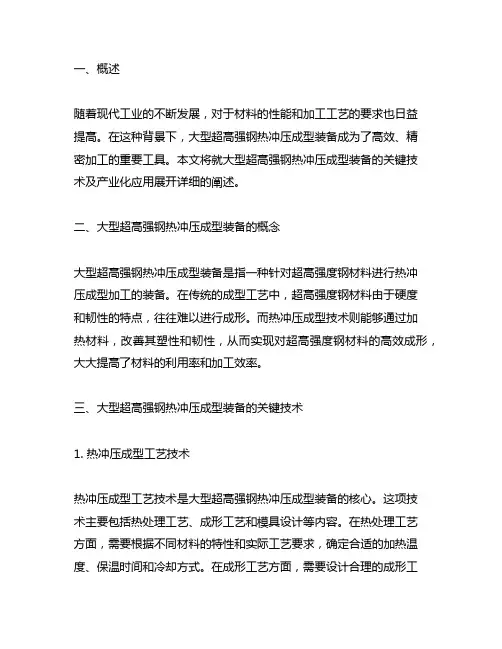

大型超高强钢热冲压成型装备关键技术及产业化应用
