核电厂主变和厂变系统调试讲座

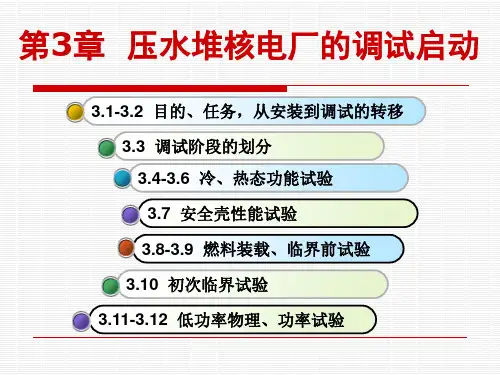

第章核电厂的调试启动ppt课件
(1)生产部的责任。
1)生产部的责任主要在于与安全有关的方面：它发出工作 或试验许可证，这些活动与隔离经理直接有关。
2)在厂区内发布各种通知(告)，如告示、警告牌、粘贴物、 警告标签。
3)应调试队的请求，可提供：①系统的监盘和操作，这可 由运行处进行，但其责任属调试队。在监督运行之前，调试队 须给出书面的监盘和操作细则；或者必须有调试队授权的代表 在场。除了由于准备工作／试验许可证的需要或者对人身或设 备有明显的危险的情况之外，运行处人员无权擅自操作设备。 ②化学分析。③传感器刻度。④试验消耗品的采购，如燃料。
一般情况下，试验开始时间对于核岛系统约在 EESR签字之后半个月，对于常规岛和BOP系统约在 EESR签字后一个月。在这段时间内，试验人员可办 理好试验许可证以及进行其他试验准备工作。
3.2.3 从调试到试运行的转移
系统调试完成后， 在进入商业运行前，还 有一个至关重要的阶段， 即试运行(又称TO)阶段。 一个系统由调试阶段转 入试运行阶段，称作 TOTO(见图3-5)。
二、TOB的检查和签署过程
为了将要进行调试的系统或系统的一部分从安装区域 中划分出来实行隔离，就必须准确划分调试区域和安装区 域的交接边界，即确认边界设备(通常为开关或阀门)确能 将调试活动和安装活动相分割，这就需要精确定义边界设 备并对它们进行严格的管理，包括：
(1)由TOB文件明确规定边界位置；
3.2.2 隔离移交(TOB)过程
在安装阶段对设备至多进行简单的安装结束试验，但 不通高压水，不充有害气体，即不作设备性能校核和单元 系统调试，因此对人身和设备无大的潜在危险。
进入调试阶段后，要转动机械、带电设备、高温高压 水和蒸汽、易燃易爆物品及放射性物质 (如设备要通电， 有的容器或管道会有高压水，有的容器要充氮，有的容器 或设备要充氢等)，这带来了一定危险性。
核电厂主要直流与UPS系统调试介绍
核电厂主要直流与UPS系统调试介绍1、系统功能与结构核电厂直流和不间断电源系统主要有两个，分为安全相关和非安全相关的两个不同系统，两个系统设备类型、结构大致相同，在实际运行和调试阶段所做的工作也较为相似。
两个系统实际布置不同，要求具备的功能也不同，下面将围绕系统的设备结构、功能以及系统调试技术要求和问题分析进行介绍。
核电厂中安全级直流和不间断电源系统在电厂正常和异常运行工况期间，为安全相关的设备提供250VDC和不间断的220VAC电源，其安全功能是保证安全停堆、缓解和控制事故工况，非安全功能是为主控室、远程停堆站提供正常和应急照明电源，在较长的时间内维持停堆工况，并且有足够的仪表用来监视和维持电厂工况。
系统由A、B、C、D四个序列构成，除了 24 小时蓄电池组外，序列 B和 C 还各拥有一组 72 小时蓄电池组，A、D 列各带有一台逆变器和旁路调压变，B、C 列各带有两台逆变器和 1 台调压变。
此外，安全级直流和不间断电源系统还拥有一个备用蓄电池组及备用充电器。
核电厂中非安全级直流和不间断电源系统主要为电厂控制系统提供工作电源，为系统设备提供控制电源，为电磁阀和转动设备提供动力电源等。
另外，也为安全壳内氢气点火装置提供电源，系统为非安全相关系统，由1、2、3、4四个序列构成，电压等级为220DC/AC，由充电器、蓄电池组、直流配电装置、熔丝切换箱、不间断电源单元、旁路调压装置、交流配电盘及相应的监控和保护设备组成，系统还设有一台公用的备用充电器，以便在其他序列充电器故障或维护时投入运行，投运前需要连接快速连接电缆。
图1：安全级直流系统结构简图（A/C列）2、系统运行安全级直流系统，在厂内电源或厂外电源可用时，厂内备用柴油机提供后备电源的380v电源系统为充电器供电，充电器输出250V直流给直流母线和相连的逆变器供电，逆变器则将直流逆变为220V交流并向仪控母线供电。
蓄电池监测系统（BMS），监视蓄电池电压以及单节电池的参数，检测蓄电池开路情况，在发生异常时触发报警，单个蓄电池发生故障，可更换至备用蓄电池，当电压低于限值时，可以对蓄电池进行离线再充电或者用备用的蓄电池来替代电压不足的蓄电池，当逆变器发生故障时，静态切换开关自动动作，将电源自动切换到备用交流电源也就是调压变压器一路，调压变压器通常处于运行状态，当逆变器故障时，同时向220V AC 不间断配电盘提供备用电源。

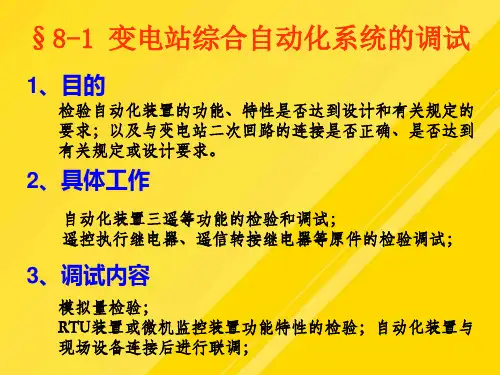

【优选】变电站综合自动化系统调试维护和运行PPT文档
1、目的
检验自动化装置的功能、特性是否达到设计和有关规定的 要求；以及与变电站二次回路的连接是否正确、是否达到 有关规定或设计要求。
2、具体工作
自动化装置三遥等功能的检验和调试； 遥控执行继电器、遥信转接继电器等原件的检验调试；
3、调试内容
模拟量检验； RTU装置或微机监控装置功能特性的检验；自动化装置与 现场设备连接后进行联调；
1、管理分类
制度管理 挺服役管理 运行管理 技术资料管理 设备管理 安全管理
2、目的
确保电网安全、优质、经济运行，使自动化系统稳定、可 靠地运行
1、调度和运行人员的职能
人员分类：调度人员和运行人员 15、五防解锁要是应统一管理，由站长授权使用
1、告警音响和事故音响是否完好；
调度员职责 4、 安全培训制度：事故分析、缺陷处理；
通过人机接口，发出相应指令，是否返回相应的实验 结果到人机界面
8、系统安全措施检查
操作指令、操作范围等等
9、自检和自诊断检查
及时发现异常判断故障点，告警发送到主站
10、系统远传通信
系统和主站接通后，接入预定的通道进行两端通信。 通过遥控命令和对应的遥测数据检查通信是否正常。
§8-2 综合自动化系统的运行管理
四、日常运行相关规定
1、定期检查三遥功能； 2、保证工作衔接方之间信息的正确和完整性 3、变电站一次设备变更，需经过批准的书面通知 4、监控设备及其二次回路上的工作和操作需上级调度批 准 5、对测量仪器仪表按规定坚定 6、对运行设备、数据库、软件重大修改需进行技术论证 7、与一次设备相关的自动化设备需与一次设备结合检验 8、一次设备检修时，应将乡音谣传信号退出运行 9、交接班应对监控系统全面检查
核电厂6.6kV中压配电系统调试讲座
– 由配电盘残余电压造成的切换闭锁试验 – 由保护动作造成的切换闭锁试验 – 由母联断路器断开造成的切换闭锁
第3章 6.6kV调试
3.2.2 部分启动试验
• 配电盘机械闭锁试验，检查本配电盘与其他系统的机械闭锁配合 正确
• 将本段母线电源进线开关钥匙和母线电压互感器的钥匙插入机械 钥匙母锁内，取得母线接地刀闸仓门的钥匙和母联开关仓门的钥 匙，分别可以打开母线接地刀闸仓门和母联开关仓门，将相应接 地刀闸闭合。
1.4.3 接触器仓
每一块配电盘都有数量不等的接触器柜，采用上下双层 布置，每个接触器柜分为低压间隔（1）、接触器间隔 （4）、母线间隔（1后部）、电缆与电流互感器间隔 （4后部）。
低压间隔包括：6：保护装置、开关状态指示灯、故障 指示灯、运行计时器、试验插座及试验钥匙
接触器间隔包括：接触器小车、观察窗、地刀及小车操 作机构
• 整个交流配电系统的调试需要在安装和调试两个阶段进行。交流 耐压试验、绝缘试验、保护装置校验等试验项目需要在安装阶段 完成，其它的大部分试验则在调试阶段完成。因此需要调试人员 在设备安装完工后，对相关试验结果进行核查，以便保证调试阶 段的工作能够顺利进行。
第3章 6.6kV调试
3.2 试验项目
初步试验
– 进线报警检查：验证:“进线断路器故障”、“配电盘绝缘降低”、“进线 电源电压低”、“进线断路器合闸”等故障报警及信号指示正确。
– 状态指示信号检查：在主控室检查进线及联络断路器状态指示正 确，各电压及电流信号指示正确。
第3章 6.6kV调试
3.2.2 部分启动试验
• 配电盘远控试验，主控室远方控制配电盘开关试验，检查开关动 作是否正确
研究核电厂电气调试准备与实施
研究核电厂电气调试准备与实施摘要：核电站电力系统的调试工作涉及到的方面很多，主要有500/220 kv开关站和主、辅变压器的调试和送电，厂内中低压母线的调试和测试，发电机的整组起动等；柴油发电机的调试，棒式电源的调试等对电力系统进行了测试，以保证其在正常工作状态下，能达到相应的技术指标。
在进行调试时次序是非常重要的，必须要有一个明确的次序。
调试的先后次序是：220 kV的辅助电源系统，然后是中压系统，低压交流直流和不中断电源系统，最后是关机、电加热器、发电机励磁、发电机整组起动等。
在核电站的运行中，所有的安全规则都必须得到严格的执行。
尤其是核电站的电力系统，更要特别小心，以避免诸如电力火灾之类的安全事故。
在此基础上，对电气设备的调试工作提出了更高的要求。
关键词：核电厂；电气调试；准备；实施1电厂电气设备调试技术概述电气设备在现代社会中扮演着至关重要的角色，它们被广泛应用于电力生产、传输和工艺设备的供电领域。
电气设备的种类繁多，其中包括发电机、开关、变压器、电机、电动机、整流器和逆变器等等。
每种设备都有其特定的用途和功能，以满足不同的电力需求。
然而，电气设备在投入使用前需要进行严格的测试和评估。
这些测试程序旨在检查设备是否符合电力规程和设计要求，并评估设备的性能和可靠性。
试验评估是基于对电气设备记录的电气和工艺变量的分析，以确定设备是否适合投入运行。
为确保设备正常运行，电气调试成为了一个不可或缺的任务。
电气调试的主要任务是检查设备的质量和调试设备的性能是否符合要求，得出是否适合投入运行的结论。
调试工作还包括检查各电气设备在安装过程中和安装后的相互作用和关系，对设备进行调整，使其能够正常工作。
调试是基建工程中的一个重要环节，属于质量检验领域。
调试的工作范围包括编写供电方案、设备的调试方案、试验方案等，参与分公司试车，并给予技术指导。
调试的重要性在于保证设备投入运行符合设计和电力规程，同时还要注意设备的可靠和安全运行。
核电站调试管理讲座
调试概述
• 调试的基本原则 ：
– 调试实施管理原则：
1. 所有调试活动必须遵循“安全第一，质量第一” 的方针，确保人员、系统及设备安全和核安全， 确保调试实施过程的质量要求。 2. 调试活动应遵循国家核安全法规的要求，同时要 遵循设计及设备厂家的有关的技术要求； 3. 所有调试活动必须在有效书面文件的指导下进行， 避免盲目的、无事先准备的调试活动； 4. 应制定切实可行的调试网络计划，调试工作按照 网络计划的要求分阶段有序进行。
核电站调试管理讲座
夏亚峰 2010-5-10
WISDOM
I hear and I forget I see and I remember I do and I understand
——Confucius
调试概述
• 调试是核电厂建造过程的最后一个阶段， 也是综合验证设计、建造质量，发现缺陷、 消除缺陷，使设备与系统的性能符合规定 要求的重要环节。
调试概述
• 调试的基本原则 ： – 调试实施技术原则：
1. 保证构筑物、系统和部件的性能符合设计和安全要求； 2. 每项试验的时间应该足够长，以便使设备能够达到长期 稳定运行压力和温度的平衡工况； 3. 调试工作分阶段有序进行，在完成上一阶段试验且试验 结果评价满意，确认已实现全部目标和核安全管理要求 后，才允许进行下一阶段的调试工作； 4. 试验应尽可能模拟正常运行条件，同时应模拟运行参数 最大可能达到的范围； 5. 在保证人员、系统及设备的安全以及系统的清洁度情况 下，可以模拟异常运行工况，以验证核电厂在异常运行 工况下的安全保障能力。
调试概述
AP1000调试阶段划分： • Stage A – Pre-Operational Testing
– Pre-Operational Testing, Stage A, commences upon turnover of system/subsystem from construction, and ends at the start of Fuel Load. Stage A is further divided into two sub-stages. – Stage A1 – Cold Functional Tests (CFT) – Stage A2 – Hot Functional Tests (HFT)
核电厂直流及不停电系统调试讲座
V
3LBA 001 RD
3LBA 002 RD
000.4
3LBA010ID
A
000.4
3LBA104ID
A
000.4
3LBA106ID
A
3LBA005JA 3LBA003JA 3LBA004JA
125.4
V
直流及不间断电源系统调试
蓄电池在充电器故障或充电器交流电源故障时，蓄电池以直流方式向 用户提供电能。它还能提供超出充电器电势的峰值电流（电流限制控制响 应时间）。蓄电池充电至最大容量的85％时，应保证在充电器故障情况下 持续工作一个小时。 直流配电盘主要进行直流电源的分配，以及电压、绝缘的在线监视。 当负荷开关跳闸，以及电压异常，负荷绝缘异常时触发相关报警功能。
交流母线
220V AC 负荷
直流及不间断电源系统调试
电子静态开关是具有先闭后开功能的自动静态转换开关，其控制电路 实时检测两路电源的运行状态，以便根据逻辑做出判断，选择逆变器还是 变压器供电。而且静态开关采用可控硅作为电子开关，可以在任何时刻进 行电源切换。
直流及不间断电源系统调试
不间断电源系统运行方式：
直流系统结构示意图：
3LKE 001 TB LKE-PAR 3LLC 001 TB LLC-PAR
400
3LLC302ID
V
000.4
3LKE301ID
A
000.4
3LLC301ID
A
3LKE 301 3LBA001BT LBA-BTR
3LLC 301
125.0
以LBA直流电源为例，正常运行工况下，电池组处于浮充状态。LBA 系统由来自LLA系统（应急母线）和LKE系统（正常母线）经充电器供电， 两台充电器并列运行，各自带50%负荷。一台充电器停运（故障）时， 可自动将负荷转至另一台充电器，自动切换出现故障时可就地手动切换。 当两台充电器都不可用时，系统的125V直流电源则由蓄电池组来保证， 它可以带上LBA的全部负荷至少运行1小时。
核电厂消防系统调试经验探讨
外婆家的油菜花英文In my childhood memories, the rapeseed flowers at my grandmother's house hold a special place. Every spring, as the flowers bloomed in profusion, the entire field would turn into a sea of golden yellow.The fragrance of the flowers filled the air, attracting bees and butterflies from all around. I would often wander through the fields, admiring the beauty of nature and feeling a sense of tranquility wash over me.My grandmother would always tell me stories about the rapeseed flowers, how they were a symbol of hope and prosperity. She would talk about how, in the old days, people would rely on the rapeseed oil extracted from these flowers for cooking and lighting.As I grew older, I began to appreciate the hard work and dedication that my grandmother put into cultivating these flowers. She would spend hours in the fields, weeding and watering the plants, ensuring that they grew healthy and strong.Today, whenever I visit my grandmother's house, I make it a point to walk through the fields of rapeseed flowers. The sight of those golden yellow blossoms always brings a smile to my face and reminds me of the beautiful memories of my childhood.中文在我的童年记忆中，外婆家的油菜花占有特殊的位置。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
主变和厂变系统试验
目录
第一章 系统概述 第二章 构成与功能 第三章 系统调试的具体步骤、试验项目及内容 第五章 调试的特殊要求 第六章 调试的主要风险和应对措施
系统概述
1.核电站电力变压器的主要种类如下：
• 主变压器：每台机组有容量为378MVA的三台单相变压器连接成三 相，将发电机发出26KV的电压变为400KV（#1机组）接到主电网， 核电站发出的电能由其输送到电网；
• 绝缘电阻测试：使用5000V兆欧表分别测量变压器高压绕组/低压 绕组和地、高压绕组和低压绕组/地、低压绕组/高压绕组和地的 绝缘电阻，记录其数值及当时油温，各绝缘电阻值不得小于5M。
主变初步试验—初步试验
4. 初步试验
• 极性和矢量组检查：使用干电池和毫伏表采用直流感应法分别检 测各相高压绕组对低压绕组AN—an、BN—by、CN—cz的极性为正； 再次使用直流感应法检测高压侧绕组线间对低压侧绕组线间的极 性组和列表，通过分析列表确定变压器的矢量组别。测试结果应 与铭牌标示一致；
5.初步试验—主变辅助设备试验
• 控制柜接地连续性检查：测量控制柜把手、门锁到接地带之间的 直流电阻 ；
主变初步试验—主变辅助设备试验
• 辅助回路检查 ： 辅助回路绝缘电阻测试 检查熔断器的额定值 辅助供电回路试验 电源监视继电器试验 控制柜及分接开关操作箱电源回路上电：按照电气单线图， 对控制柜各路电源依次从上游至下游上电，通常按照下列步 骤进行操作，以验证电源回路的完整性和正确性，电源监视 设备的正确性 控制柜加热及照明功能检查 检查时间继电器定值 热继电器检查
构成与功能 -主变
• 绝缘结构：变压器内部绝缘分主绝缘和纵绝缘。主绝缘指绕组 （引线）对地、对异相或同相的其他绕组（引线）之间的绝缘； 纵绝缘指同一绕组上各匝之间或其相应引线之间的绝缘。绝缘尺 寸特别是主绝缘尺寸，将直接影响变压器重量和外形尺寸，影响 变压器阻抗电压、损耗等性能指标。我国变压器多采用Ａ级绝缘 材料；
• 油、油箱及其附件（油浸式）； 变压器油的作用：提高绕组绝缘强度，冷却铁芯和绕组； 油箱可以缓冲油的热胀冷缩； 附件有分接开关、瓦斯继电器、压力释放阀、干燥器、测温 装置等。
构成与功能 -主变
主变初步试验
1.初步试验：
对主变本体及附件的安装完好性，单体设备的设备行检查的试验；
主变初步试验—主变辅助设备试验
• 循环油泵的检查： 一般检查包括电动机接线检查、接地线检查、绝缘电阻测量、 就地启停操作和开关设备动作正确性检查、启动电流和运行 电流的测量、运行指示灯检查、转动方向和油流指示器指示 的检查、油流指示器辅助接点动作正确性检查、运行中有无 异常噪音、振动、过热和渗漏油的检查； 油泵启动过程检查：验证在“就地/第1级/第2级”三种方式 下油泵的启动过程 ； 检查油泵保护：验证油泵在过载保护动作或油流指示器没有 指示的情况下，油泵控制回路继电器及接触器的动作情况和 延时报警的情况。
主变初步试验—初步试验
• 绕组直流电阻测量：使用变压器绕组直流电阻测试仪测量高低压 侧绕组各分接档位的直流电阻值，记录测试值和油温。测试值与 出厂值比较不应大于2%，相间误差不超过2%；
• 变压器油的试验：对新变压器，应在所有绝缘试验完成后变压器 投运前，对其油样应取样化验分析。
主变初步试验—主变辅助设备试验
2.先决条件：
• 主变及厂变系统的EESR检查已完成，B版文件已出版； • 主变高、低压侧已隔离； • 各控制柜的隔离开关、熔断器、断路器全部打开，各控制开关处
于“断开”位置； • 各路交流380V、220V、110V电源及直流125V、48V电源可用。
主变初步试验—本体检查
3. 本体检查
• 一般检查：对冷却系统、油箱及附件、套管及附件、油循环管路、 辅助控制柜及电气安装、其它附件的进行全面检查，确保EESR之 后的设备安装完整，外观正常；
• 绕组及套管的介质损耗试验：试验条件：变压器身接地良好、套 管末屏已接地；低压侧电流互感器二次回路已短接并接地；变压 器两侧引线已拆除并接地；变压器充满油并已经置24小时；分别 测量各相高压绕组/低压绕组和地、低压绕组/高压绕组和地、高 压绕组/低压绕组的介质损耗和电容值，记录测试值和油温。其 测量值与出厂试验值比较应无明显差别；
系统概述
• 辅助变压器：两台机组共用两台辅助变压器，变比为220/6.8KV， 容量32MVA。其功能为提供永久的6.6kV电源，通过两台机组的永 久配电盘LGB、LGC给应急和公用辅助设施供电。必要时，对每台 机组的一台反应堆冷却剂泵和一台循环水泵供电；
• 低压常用变压器：低压厂用变压器为大量厂用设备提供电源，变 比为6.6KV/380V。
• 测量套管末屏对油箱的绝缘：打开高压套管末屏的接地点，使用 2500V兆欧表测量其对油箱（地）的绝缘，记录其数值及当时油 温；
主变初步试验—本体检查
• 变比及高压绕组激磁电流测量：使用变比测试仪或一次绕组加压 法测量主编所有分接档位的变比；测量值应与铭牌值的误差不超 过5%；在二次绕组开路的情况下，对一次绕组施加380V交流电压， 读取所有分接档位的激磁电流值；激磁电流应在一定范围内并符 合分接开关变化的趋势；
构成与功能 -主变
1.变压器的主要结构
• 铁芯：铁芯是磁通形成闭合回路不可缺少的部分，它由铁芯柱和 铁扼两部分组成；铁芯由0.3~0.35mm厚的冷扎硅钢片叠装成，两 面涂有绝缘漆。铁芯柱上套有一、二次绕组；
• 绕组： 绕组是变压器的电路部分，它由铜或铝导线外包绝缘材 料后绕制成，套在铁芯柱上。配电变压器多采用同心式绕组，为 增强绝缘及便于高压侧引出分接头，往往低压绕组紧靠铁芯，高 压绕组再套绕在低压绕组外面；
• 降压变压器A和B：每台机组有两台降压变压器A和B，直接接到发 电机出口26KV母线上，为厂用设备提供6.6KV的电源；
• 500/400KV联络变压器：大亚湾核电站有两台500/400KV的联络变 压器，用来将400KV电网与500KV电网互联，用以交换功率。两台 联络变压器容量均为900MVA，变比为525/420KV；
