民用建筑消防给排水设计

浅谈民用建筑消防给排水设计

摘要：伴随着我国社会与经济的迅猛发展，工业化、城市化进程加快步伐，建筑业作为21世纪我国的国民经济最为重要的构成因素，其规模不断扩张，已经攀上一个崭新的台阶。近年来，人民的生活水平也随社会的发展有所提高，对建筑业的投资力度也逐渐加大，复杂的建筑功能对施工的设计业提出了更高的要求，特别是建筑消防的给排水，这是消防体系中的重点之所在，密切关系着人们的财产和生命安全。笔者重点探究了民用建筑的消防中给排水的设计问题，从科学性、安全性、合理性以及全面性对其进行分析，以期客观全面的分析并解决问题，推动我国建筑行业走上可持续科学发展道路。

关键词：建筑消防；民用；给排水

1 民用建筑中选择消防给水系统合理性以及科学性探究

1.1 根据压力的分类进行简单的分析。对消防给水系统进行科学、合理的选择

对于民用建筑来讲，其消防给水系统在设计的过程中就应该按照实际的楼层高度、科学性、房屋结构以及经济合理性具体的要求进行设计。按照水压值的大小，一般情况下可以被分为低压、高压以及临时高压等三种消防给水系统。

1.1.1 低压消防给水系统

此系统由于自身管网水压低于0.10mpa，灭火时需消防车等外力

以满足水压和流量需求，通常应用在室外消防，对于一些小型民用建筑较为适用。

1.1.2 高压消防给水系统

实际灭火中不需直接启动消防泵等设备设施加压，而通过灭火设备自行灭火。其次由于市政给水压力不足、水量不够，需配备相应天面水池，以保证高压消防给水系统压力、水量需求。

1.1.3 临时高压消防给水系统

该系统通常适合两种火情情况：①管网内最不利点周围水量和压力无法满足当前火情需要，需启动消防泵等设备设施加压；②管网内压力和水量都充足的情况，通过气压给水设备保证稳定输出，设置消防泵满足火情需要的水压和水量。气压给水设备的作用旨在满足消火栓以及水幕喷头的压力需求。

1.2 根据供水大小（范围）的分类进行简单的分析。对消防给水系统进行科学、合理的选择

根据民用建筑内部消防供水系统供水的区域以及水流量，可以将其划分为下面的几种类型：

1.2.1 区域集中类型的高压水供给水系统

指的是使用具有一定的范围限制，并且使用区域的建筑相对比较密集的供给水系统，该种系统相对比较的严谨，具有较高的性价比，经济、实用、合理。

1.2.2 独立类型的高压供给水系统

该种系统为一种应急实用的供给水系统，常用于地震或者突然地火灾等突发性质的事件，但是需要的投资金额比较大，性价比不高。

1.3 根据灭火方法的分类进行简单的分析。对消防给水系统进行科学、合理的选择

（1）根据自动喷水灭火系统的基本特点，在人员密集等形式比较复杂的场所可以选用这种方式，来防止人员财产的大量损失。另外，在喷水灭火的过程中，要保证所在地区场所没有遇水容易发生爆炸和燃烧的物品，也没有会遇水发生化学反应的有毒物质。在经过以上的考量之后，就可以对该地区场所进行第一时间的喷水灭火，从而最大程度地降低财产人员的损失。但由于这种灭火方式造价较高，因此，在使用过程中也需要相关部门酌情考虑。

（2）如今，随着我国消防系统的逐渐完善，消防栓的设置已经遍布了大部分地区，并且由于灭火成本较低，因此常用于普通建筑物的灭火。消防部门要根据建筑物的高度以及水管网络能够承受的最大压力来判断消防栓灭火的系统种类。这四种类型分别为：无加压泵和水箱消防栓给水系统；单设水箱消防栓给水系统。其中，设加水量要根据建筑的建筑属性来设定，虽然这种灭火效果通常没有自动喷水系统的效果好，但是实际操作性能更好，水源充足，因此能够更好地进行灭火。

2 民用建筑中给排水分区主要设计的内容简单的分析

2.1 科学、合理设置消防水池和保证高层民用建筑两路供水

实际市政管网供水系统水压、水量难以满足民用建筑消防给排水设计需要。面对单路进水时就需要设置人工建造的消防水池。消防用水宜于生活、生产用水合用一个水池，这样可以减少造价，节约消防成本。实际消防水池设置过程，要精确测算火情延续时间、民用建筑内消防栓给水系统、自动喷水灭火系统等各类消防设备用水量、考虑补水耗费时间，综合分析、合理规划。消防水池建立应充分根据民用建筑实际结构、特点、高度，引入管至少设置两根，保证将消防水池的水快速、高效引入各个消防设备处。着重强调高层建筑应多采用两路供水，避免出现供水安全隐患。

2.2 分析民用建筑消防水池和消防泵房设计

（1）市政管网供水满足消防系统水压、水量时，消防水池设计应根据民用建筑内各类消防设备所需水量以及火情延续时间进行设计；当市政管网供水不能满足消防系统水压、水量需求时，不仅要考虑民用建筑内消防设备所需水量以及火情延续时间，同时要考虑室外不足供水部分。

（2）消防水泵房是消防栓、自动喷水灭火系统以及其他设备设施的“核心”，在火灾延续时间内，要不受火灾影响，一般消防水泵房为独立设置，避免一定时间内受到火灾威胁。民用建筑消防水泵房耐火等级一般在二级以上，选择甲级防火门、非燃烧墙体和楼板与其他部位隔离。消防水泵房需设置两条及两条以上吸水管，采

取自灌式吸水方式，并设置备用泵以处理特殊火灾情况。

2.3 消防水泵出口处的放水阀和稳压回流措施

对于民用建筑内部的消防水泵而言，应该安装相对应的水资源排放阀门在供水管道上面，并且可以更具所排放水量的实际大小对具体的排水位置进行合理的选择，如果排放的水量比较小的时候，可以将排放的位置设置在泵房的集水池中，如果排放的水量比较大的时候，可以选择排放的位置在消防池的内部。为了有效的防止排放的水量较小，而并没有对相应的回流措施进行有效的完善，而在民用建筑内部的消防水泵的供水管道上面进行相对应的水资源排放阀门的安装，如果此时出现了水压超过标准值得情况，可以经由回流管道对水流的压强进行疏通。并且，还应该对自动喷放装置末端部分的试水设备进行合理并且科学的选择，同时对出水口的口径进行合理的确定，最后，还应该对压力表以及试水阀门进行设置，在实质的过程中，务必按照实际需求进行。

3 结束语

本文通过对民用建筑消防给排水设计进行深入研究，仔细分析通过压力大小、供水范围、灭火方式、建筑类型、经济性能等科学、合理选择不同消防给水系统，明确民用建筑消防给排水系统设计应树立科学发展观、求实创新发展理念，选择、设计、应用合适的消防水池和消防泵房。进一步强化消防水泵出口处的放水阀和稳压回流措施，结合国外先进民用建筑消防系统设计工艺与我国建筑施工

特点，探索出一条适合我国民用建筑消防给排水设计的可持续发展道路，切实推动我国建筑施工行业蓬勃向上发展。

参考文献

[1]傅晓凌.无人值班变电站建筑室内集成化智能消防[j].水利科技，2012（2）：73～75，78.

[2]孙丽薇.商业服务网点消防设计存在问题及对策研究[j].武警学院学报，2012，28（10）：44-45.

[3]云南省政府进一步完善建筑消防监督管理制度[j].消防技术与产品信息，2012（10）：5.

[4]叶信云.消防审核中建筑工程防排烟设计常见问题[j].中华建设，2012（10）：100～101.

[5]万伟光.浅谈建筑工程施工现场消防安全问题[j].中国新技术新产品，2012（19）：247

合集下载

老公共、民用建筑给排水消防设施的改造设计探讨

建筑技术　—ＬＵＩＵ—Ｉ￣Ｕ．ＩＪＣｈｉｎａ　Ｎ　Ｔｅｃｈｎｏｌｏｇｉｅｓ　ａｎｄ　Ｐｒｏｄｕｃｔｓ　囵团图墨豳　ｅｗ●嵋■　‘硼‘　■圈　－—■■　■　

老公共、民用建筑给排水消防设施的改造设计探讨　

黄冬梅　

（中国石油辽阳石化公司设备检修部，辽宁辽阳１１１００３）　

摘要：由于消防规范的不断改进，对消防设施的需求越来越严格，七十年代以前有消防设施的建筑，受当时规范的约束，已经不能　

满足新规范的规定。那么在改造老的建筑物时，需要按新规范进行设计。　

关键词：建筑物；设施　

１公用建筑设施改造　

７０年代的建筑物，室内消火栓均采用市　

政管网直接供水方式进行消防。由于市政生活　

水管网供水性质有高、低峰，因此供水泵站均　设有变频调速装置（为了省电）。《建筑设计防　火规范｝ＧＢ５００１６—２００６　８．４．４设置临时高压给　

水系统的建筑物应设置消防水箱（包括气压水　

缸、水塔、分区给水系统的分区水箱）。消防水　

箱的设置应符合下列规定：　

（１）重力自流的消防水箱应设置在建筑物　

的最高位置；　

（２）消防水箱应贮存１０ｍｉｎ的消防用水　

量。当室内消防用水量２５ＵＳ，经计算消防水　

箱所需消防储水量＞１２立方米时，仍可采用１２　

立方米；当室内消防用水量＞２５ＩＪＳ，经计算消　

防水箱所需消防储水量＞１８立方米时，仍可采　

用ｌ８立方米。　

按上述两条规范的规定，应在建筑物的最　

高处设消防水箱（包括气压水缸、水塔、分区给　

水系统的分区水箱）。　

假设一个单体建筑物的改造　

１设置水箱　

由于东北地区冬季室外温度，经常在Ｏ℃　

以下，水箱放在室外首先要考虑建一个水箱　

间，防止冻坏水箱，应再增加一套１２立方米或　

１８立方米的消防水箱。增加水箱间及水箱的　

重量最小为４０Ｔ以上。在设计老的建筑物时，　

结构专业不可能留有４０Ｔ左右的余量。假设在　设计中结构专业４０Ｔ左右的余量，需在楼顶设　防的要求。　

一个水箱间。　水箱问的高度按《建筑设计防火规范》　

消防给排水、电气、抗震专审设计说明

消防给排水设计说明

一、项目介绍：

工程名称：

工程地址：

工程简介：

建筑面积： m2；合计建筑面积： m2

建筑层数：地上层层,地下层

建筑高度： m，建筑体积： m3

建筑结构：框架结构

耐火等级：级；防火分区允许最大面积 m2, 项目每层为一个防火分区。

建筑属性：

使用性质：

二、设计依据

（1）消防技术咨询合同书

（2）业主方提供的项目施工图设计文件

（3）《气体灭火系统设计规范》GB 50370-2005

（4）《民用建筑设计通则》GB 50352-2005

（5）《建筑设计防火规范》GB 50016-20142018年版本

（6）《建筑给排水设计规范》GB 50015--2019

（7）《消防给水及消火栓系统技术规范》GB 50974-2014

（8）《自动喷水灭火系统设计规范》GB 50084-2017

（9）《全国民用建筑工程设计技术措施给水排水》（2009年版）

（10）《公共聚集场所消防安全技术规范》GB53/205-2006

（11）《建筑灭火器配置设计规范》GB 50140-2005

三、设计范围

（1）自动喷水灭火系统消火栓喷淋设计

（2）灭火器设计

四、消火栓系统

1)、市政给水管网引入本建筑的供水压力约为 MPa。

2）、室外消火栓设计流量为 L/S，市政供水为环状供水，

3）、室内消火栓系统用水量 L/s，火灾延续时间按小时计算。

4）、室内设置自救式消火栓，充实水柱长度13m，水枪喷嘴口径19mm，65mm麻质衬胶水带长15m，水枪喷口的射流量5L/S；带5m长消防软管卷盘及消火栓按钮，消火栓不作为直接启动消防水泵的开关，但可作为发出报警信号的开关或启动干式消火栓系统的快速启闭装置。

五、消火栓系统的基本参数

1、建筑物室外消火栓设计流量，应根据建筑物的用途功能、体积、耐火等级、火灾危险性等因素综合分析确定。

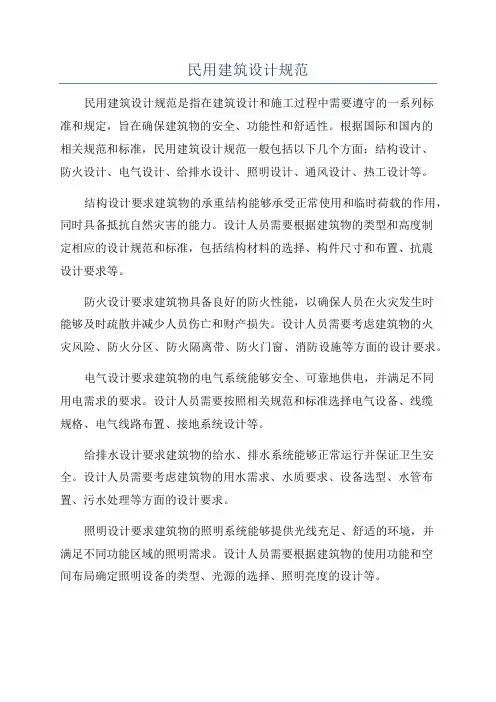

民用建筑设计规范

民用建筑设计规范是指在建筑设计和施工过程中需要遵守的一系列标准和规定，旨在确保建筑物的安全、功能性和舒适性。根据国际和国内的相关规范和标准，民用建筑设计规范一般包括以下几个方面：结构设计、防火设计、电气设计、给排水设计、照明设计、通风设计、热工设计等。

结构设计要求建筑物的承重结构能够承受正常使用和临时荷载的作用，同时具备抵抗自然灾害的能力。设计人员需要根据建筑物的类型和高度制定相应的设计规范和标准，包括结构材料的选择、构件尺寸和布置、抗震设计要求等。

防火设计要求建筑物具备良好的防火性能，以确保人员在火灾发生时能够及时疏散并减少人员伤亡和财产损失。设计人员需要考虑建筑物的火灾风险、防火分区、防火隔离带、防火门窗、消防设施等方面的设计要求。

电气设计要求建筑物的电气系统能够安全、可靠地供电，并满足不同用电需求的要求。设计人员需要按照相关规范和标准选择电气设备、线缆规格、电气线路布置、接地系统设计等。

给排水设计要求建筑物的给水、排水系统能够正常运行并保证卫生安全。设计人员需要考虑建筑物的用水需求、水质要求、设备选型、水管布置、污水处理等方面的设计要求。

照明设计要求建筑物的照明系统能够提供光线充足、舒适的环境，并满足不同功能区域的照明需求。设计人员需要根据建筑物的使用功能和空间布局确定照明设备的类型、光源的选择、照明亮度的设计等。通风设计要求建筑物的通风系统能够保证室内空气的流通和新鲜空气的供应，以提供舒适的室内环境。设计人员需要根据建筑物的使用情况确定通风方案、选择通风设备、设计通风口和排风系统等。

热工设计要求建筑物具备良好的保温性能和节能性能，以降低能源消耗和碳排放。设计人员需要考虑建筑物的保温材料、建筑外立面的设计、隔热层的设置、能源利用率等方面的设计要求。

除了上述方面的设计规范外，民用建筑的设计还需要考虑人们的行动和活动的便利性、卫生和环境保护等因素。设计人员需要遵守相关的设计原则和法规，确保建筑物满足人们的实际需要和舒适感受。

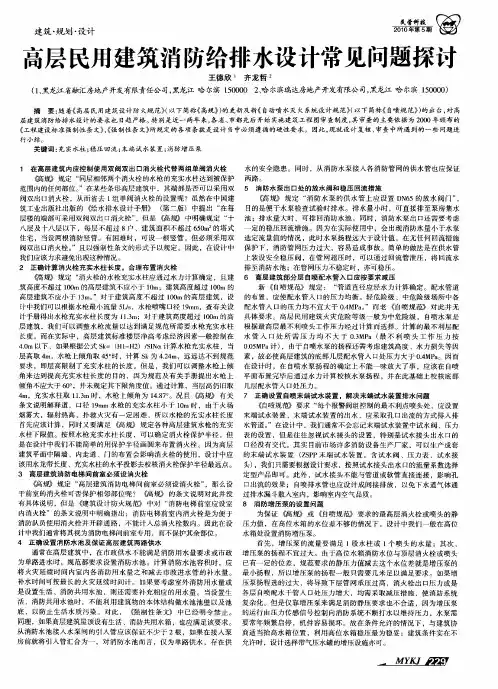

高层民用建筑消防给排水设计常见问题探讨

建筑・规划・设计　民营科技　２０１０年第５期　高层民用建筑消防给排水设计常见问题探讨　王德欣　齐龙哲　（１、黑龙江省融汇房地产开发有限责任公司，黑龙江哈尔滨１５００００　２、哈尔滨瑞达房地产开发有限公司，黑龙江哈尔滨１５００００）　摘要：随着《高层民用建筑设计防火规范》（以下简称《高规》）的更新及新《自动啧水灭火系统设计规范》（以下简称《自喷规范》）的出台，对高　层建筑消防给排水设计的要求也日趋严格。特别是近一两年来，各省、市都先后开始实施建筑工程图审查制度，其审查的主要依据为２０００年颁布的　《工程建设标准强制性条文》，《强制性条文》所规定的各项条款是设计当中必须遵循的硬性要求。因此，现就设计复核、审查中所遇到的一些问题进　行小结。　关键词：充实水柱；稳压回流；末端试水装置；消防增压泵　１　在高层建筑内应控制使用双阀双出口消火栓代替两组单阀消火栓　岛规》规定“同层相邻两个消火栓的水枪的充实水柱达到被保护　范围内的任何部位。”在某些条形高层建筑中，其端部是否可以采用双　阀双出口消火栓，从而省去１组单阀消火栓的设置呢？虽然在中国建　筑工业出版社出版的始　水排水设计手册》　（第二版）中提出“在每　层楼的端部可采用双阀双出口消火栓”，但是《高规》中明确规定“十　八层及十八层以下，每层不超过８户、建筑面积不超过６５０ｍ　的塔式　住宅，当设两根消防竖管。有困难时，可设一根竖管，但必须采用双　阀双出口消火栓。”且以强制性条文的形式予以规定。因此，在设计中　我们应该力求避免出现这种情况。　２正确计算消火栓充实水柱长度。合理布置消火栓　葛规》规定“消火栓的水枪充实水柱应通过水力计算确定，且建　筑高度不超过１００ｍ的高层建筑不应小于１０ｍ；建筑高度超过１００ｍ的　高层建筑不应小于１３ｍ。”对于建筑高度不超过ｌｏｏｍ的高层建筑，设　计中我们可以根据水枪最小流量５Ｕｓ，水枪喷嘴口径１９ｍｍ，查有关设　计手册得出水枪充实水柱长度为１　１．３ｍ；对于建筑高度超过ｌｏｏｍ的高　层建筑，我们可以调整水枪流量以达到满足规范所需要水枪充实水柱　长度。而在实际中，高层建筑标准楼层净高考虑经济因素一般控制在　４．０ｍ以下，如果根据公式Ｓｋ＝（Ｈ１一Ｈ２）／Ｓ１Ｎｃｔ计算水枪充实水柱，当　层高取４ｍ，水枪上倾角取４５。时，计算ｓｋ为４．２４ｍ，远远达不到规范　要求，即层高限制了充实水柱的长度。但是，我们可以调整水枪上倾　角来达到提高充实水柱长度的目的，因为规范及有关手册提出水枪上　倾角不应大于６０。，并未规定其下限角度值。通过计算，当层高仍旧取　４ｍ，充实水柱取ｌ１．３ｍ时，水枪上倾角为ｌ４．８７。。况且《高规》有关　条文说明解释道，口径１９ｍｍ水枪的充实水柱小于１０ｍ时，由于火场　烟雾大，辐射热高，扑救火灾有一定困难，所以水枪的充实水柱长度　首先应该计算，同时又要满足《高规》规定各种高层建筑水枪的充实　水柱下限值。按照水枪充实水柱长度，可以确定消火栓保护半径，但　是在设计中我们不能简单的用保护半径画圆来布置消火栓。因为高层　建筑平面中隔墙、内走道、门的布置会影响消火栓的使用，设计中应　该用水龙带长度、充实水柱的水平投影去校核消火栓保护半径最远点。　３高层建筑消防电梯间前室必须设消火栓　《高规》规定“高层建筑消防电梯间前室必须设消火栓”，那么设　于前室的消火栓可否保护相邻部位呢？《高规》的条文说明对此并没　有具体说明，但是《建筑设计防火规范》中对“消防电梯前室应设室　内消火栓”的条文说明中明确指出：消防电梯前室内消火栓是为便于　消防队员使用消火栓并开辟通路，不能计入总消火栓数内。因此在设　计中我们通常将其视为消防电梯间前室专用，而不保护其余部位。　４正确设置消防水池及保证高层建筑两路供水　通常在高层建筑中，在市政供水不能满足消防用水量要求或市政　为单路进水时，规范都要求设置消防水池。计算消防水池容积时，应　将火灾延续时间内室内各消防用水量之和减去市政进水管的补水量。　补水时间可按最长的火灾延续时间计。如果要考虑室外消防用水量或　是设置生活、消防共用水池，则还需要补充相应的用水量。当设置生　活、消防共用水池时，不能利用建筑物的本体结构做水池池壁以及池　底，以防止生活水质污染。对此，　襁制性条文》中已经明令禁止。　同理，如果高层建筑屋顶设有生活、消防共用水箱，也应满足该要求。　从消防水池接入水泵间的引入管应该保证不少于２根，如果在接人泵　房前就将引入管汇合为一，对消防水池而言，仅为单路供水，存在供　水的安全隐患。同时，从消防水泵接人各消防管网的供水管也应保证　两路。　５消防水泵出口处的放水阀和稳压回流措施　《高规》规定“消防水泵的供水管上应设置ＤＮ６５的放水阀门”，　目的是便于水泵检查试验时排水。排水量小时，可直接排至泵房集水　池；排水量大时，可排回消防水池。同时，消防水泵出口还需要考虑　一定的稳压回流措施。因为在实际使用中，会出现消防水量小于水泵　选定流量值的情况，此时水泵扬程远大于设计值，在无任何回流措施　保护下，消防管网压力过大，容易造成事故。简单的做法是在供水管　上装设安全稳压阀，在管网超压时，可以通过回流管泄压，将回流水　排至消防水池；在管网压力不稳定时，亦可稳压。　６高层建筑部分层自喷配水管入口应按要求减压　新《自喷规范》规定：　“管道直径应经水力计算确定。配水管道　的布置，应使配水管入口的压力均衡。轻危险级、中危险级场所中各　配水管入口的压力均不宜大于０．４ＭＰａ。”而老《自喷规范》对此并无　具体要求。高层民用建筑火灾危险等级一般为中危险级，自喷水泵是　根据最高层最不利喷头工作压力经过计算而选择。计算的最不利层配　水管入口处所需压力均不大于Ｏ．３ＭＰａ（最不利喷头工作压力按　０．０５ＭＰａ计），由于自喷水泵的扬程还需考虑建筑高度、水力损失等因　素，故必使高层建筑的底部几层配水管入口处压力大于０．４ＭＰａ。因而　在设计时，在自喷水泵扬程的确定上不能一味放大了事，应该在白喷　平面布置完毕后通过水力计算校核水泵扬程，并在此基础上校核底部　几层配水管人口处压力。　７正确设置自喷末端试水装置。解决末端试水装置排水问题　《自喷规范》要求“每个报警阀组控制的最不利点喷头处，应设置　末端试水装置，末端试水装置的出水，应采取孔口出流的方式排入排　水管道。”在设计中，我们通常不会忘记末端试水装置中试水阀、压力　表的设置，但是往往忽视试水接头的设置，特别是试水接头出水口的　口径没有交代。其实目前市场许多消防设备生产厂家，可以生产成套　的末端试水装置（ＺＳＰＰ末端试水装置，含试水阀、压力表、试水接　头），我们只需要根据设计要求，按照试水接头出水口的流量系数选择　定型产品即可。此外，试水接头不能与管道或软管直接连接，影响孔　口出流的效果；自喷排水管也应设计成间接排放，以免下水道气体通　过排水漏斗散入室内，影响室内空气品质。　８消防增压泵的设置问题　为保证《高规》或《自喷规范》要求的最高层消火栓或喷头的静　压力值，在高位水箱的水位差不够的情况下，设计中我们一般在高位　水箱处设置消防增压泵。　首先，增压泵的流量要满足ｌ股水柱或１个喷头的水量；其次，　增压泵的扬程不宜过大。由于高位水箱消防水位与顶层消火栓或喷头　已有一定的位差，规范要求的静压力值减去这个水位差就是增压泵的　最小扬程，所以增压泵的扬程一般只需要几米足以满足要求。如果增　压泵扬程选的过大，将导致下层管网承压过高，消火栓出口压力或是　各层自喷配水干管人口处压力增大，均需采取减压措施，使消防系统　复杂化。但是仅靠增压泵来满足消防静压要求也不合适，因为增压泵　的运行由压力传感信号控制向消防系统不断打水以维持压力，水泵需　要常年频繁启停，机件容易损坏。故在条件允许的情况下，与建筑协　商适当抬高水箱位置，利用高位水箱稳压最为稳妥；建筑条件实在不　

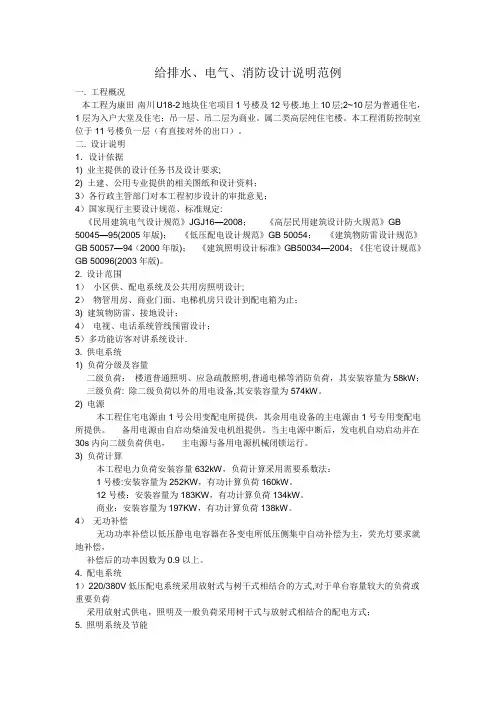

给排水、电气、消防设计说明范例
