齿轮齿条拼接
YYC齿条装配的说明事项
了可以更顺利的安装连接用齿条，标准齿条的两端断面将会加工为半齿齿底；以方便跟下一支齿条的端面半齿齿底连接成一个全齿。
下图表示为两支齿条如何连接并由齿规可以拥有准确的齿距位置。
关于斜齿齿条相接可以借由反向齿规的配合以便可以精准的连接齿条。
1、而在齿条安装相接时，我们建议先锁上齿条侧面的安装孔，并依照基座上相对应的孔位依序锁上；并借由安装齿规可以很准确的将齿条的齿距位置安装完成。
2、最后再将齿条上的两端侧面的固定销孔给固定上即完成安装。
注意事项：
1、标准YYC齿条设计有固定的侧隙，装配时，只需根据组装距离(组装距离公差为H7～H8)进行组装。
2、研磨齿条是安装面经过研磨加工的高精度产品。
安装齿条的基面精度低会对产品的性能产生影响，将齿条组装在高精度平行度和垂直度的基面(推荐值为10μm以内)。
3、如果YYC齿条没有贴紧固定在基面上，运转中可能会产生移动而引起无法预知的问题。
另外，为使紧固螺钉在剪切方向不承受负荷，请同时使用销钉固定齿条。
4、对于端面经过加工的YYC齿条，端面部的齿距为负公差(-0.05～-0.4)。
齿条连接使用时，如果将两根齿条的端面紧贴在一起，连结部的齿距会变小而成为故障的原因。
干货！SolidWorks齿轮与齿条是如何装配配合的
干货！SolidWorks齿轮与齿条是如何装配配合的说明：为保证实现正常啮合，齿轮/齿条两者的模数、压力角应保证相等，本案例取模数M=2，压力角20°，齿轮/齿条都来源于solid works自带的设计库toolbox。
第1步，点击任务窗格的设计库—toolbox—GB—动力传动—齿轮—齿条，在齿条的地方点击鼠标右键，点击生成零件。
干货！SolidWorks齿轮与齿条是如何装配配合的？原来是这样的...干货！SolidWorks齿轮与齿条是如何装配配合的？原来是这样的...输入设计参数，务必保证前面的模数、压力角两个参数跟下面齿轮的相同，点击确定，然后保存零件就行了。
第2步，生成齿轮，跟上步一样，在正齿轮的地方右键生成齿轮零件，然后输入参数，确保模数、压力角跟上面齿条一样，点击确定，然后保存零件。
干货！SolidWorks齿轮与齿条是如何装配配合的？原来是这样的...第3步，新建一个装配体文件，先插入齿轮，先按空格键调整齿轮的前视图方向，这个方向好装配。
干货！SolidWorks齿轮与齿条是如何装配配合的？原来是这样的...第4步，在齿轮零件上右键变成浮动。
干货！SolidWorks齿轮与齿条是如何装配配合的？原来是这样第5步，为了方便固定齿轮，在装配体的上视图里面绘制一条直线。
干货！SolidWorks齿轮与齿条是如何装配配合的？原来是这样的...第6步，点击显示隐藏后面的箭头，打开观阅临时轴线，然后点击配合，选择齿轮中间的轴线和上视图的直线添加重合的关系。
干货！SolidWorks齿轮与齿条是如何装配配合的？原来是这样干货！SolidWorks齿轮与齿条是如何装配配合的？原来是这样的...第7步，选择右视基准面跟齿轮的一个平面重合，这样齿轮就可以围绕着一根轴转动了。
干货！SolidWorks齿轮与齿条是如何装配配合的？原来是这样的...第8步，点击插入零部件，选择齿条。
干货！SolidWorks齿轮与齿条是如何装配配合的？原来是这样的...第9步，把齿轮、齿条上了做轮齿的草图显示出来。
齿条和齿轮的配合设计方案
齿条和齿轮的配合设计方案
齿条和齿轮是广泛应用于机械制造领域的基础元件，用于传递动力和转动力。
齿条和齿轮的配合设计方案是非常重要的，因为它直接影响到机械设备的性能和使用寿命。
首先，齿条和齿轮的模数应该是相同的，以确保它们之间的配合精度。
齿条和齿轮的模数应该根据传动的功率、速度和负载来确定。
其次，齿条和齿轮的压力角也是一个重要的因素。
压力角越小，齿轮的齿形越优美，但是齿轮的强度就会相应降低。
因此，设计人员需要在齿条和齿轮的压力角之间进行权衡，以获得最佳的配合效果。
另外，齿条和齿轮的齿数也需要考虑。
齿数越多，速比越精确，但是齿条和齿轮之间的配合面积就会相应减小。
因此，设计人员需要在速比和配合面积之间进行权衡，以获得最佳的配合效果。
最后，齿条和齿轮的材料也需要考虑。
一般来说，齿条应该采用较硬的材料，而齿轮则应该采用较耐磨的材料。
这样可以确保齿条和齿轮之间的配合效果和寿命。
综上所述，齿条和齿轮的配合设计方案需要考虑多个因素，包括模数、压力角、齿数和材料等。
设计人员需要在这些因素之间进行权衡，以获得最佳的配合效果和寿命。
- 1 -。

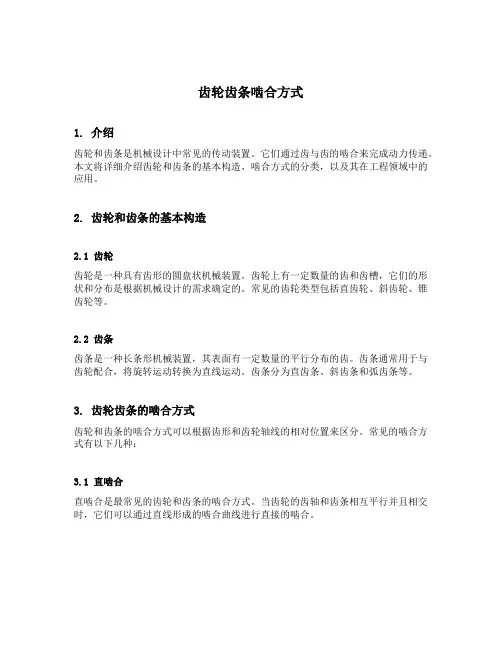

齿轮齿条啮合方式
齿轮齿条啮合方式1. 介绍齿轮和齿条是机械设计中常见的传动装置。
它们通过齿与齿的啮合来完成动力传递。
本文将详细介绍齿轮和齿条的基本构造、啮合方式的分类，以及其在工程领域中的应用。
2. 齿轮和齿条的基本构造2.1 齿轮齿轮是一种具有齿形的圆盘状机械装置。
齿轮上有一定数量的齿和齿槽，它们的形状和分布是根据机械设计的需求确定的。
常见的齿轮类型包括直齿轮、斜齿轮、锥齿轮等。
2.2 齿条齿条是一种长条形机械装置，其表面有一定数量的平行分布的齿。
齿条通常用于与齿轮配合，将旋转运动转换为直线运动。
齿条分为直齿条、斜齿条和弧齿条等。
3. 齿轮齿条的啮合方式齿轮和齿条的啮合方式可以根据齿形和齿轮轴线的相对位置来区分。
常见的啮合方式有以下几种：3.1 直啮合直啮合是最常见的齿轮和齿条的啮合方式。
当齿轮的齿轴和齿条相互平行并且相交时，它们可以通过直线形成的啮合曲线进行直接的啮合。
3.2 倾斜啮合倾斜啮合是齿轮和齿条的齿轴倾斜一定角度后进行的啮合方式。
倾斜啮合可以减小齿轮和齿条之间的冲击和噪声，提高啮合效率。
3.3 鞍形啮合鞍形啮合是一种特殊的啮合方式，是指齿轮和齿条的齿形为鞍状。
鞍形啮合常用于高精度和高扭矩传递的场合，可以提高传动效率和稳定性。
3.4 弧形啮合弧形啮合是齿轮和齿条的齿形呈弧形的啮合方式。
它常用于需要相对平稳的传动的场合，可以平滑地传递动力和转矩。
4. 齿轮齿条的应用齿轮和齿条的应用非常广泛，主要应用于以下几个方面：4.1 机械传动齿轮和齿条广泛应用于各种机械传动系统中，包括汽车、船舶、航空航天、工业生产线等。
通过齿轮和齿条的组合，可以实现不同速度、不同转矩的传递，满足机械设备的运动要求。
4.2 机器人在机器人领域，齿轮和齿条通常用于实现机器人关节的运动。
通过控制齿轮和齿条的啮合关系，可以精确地控制机器人的运动轨迹和力量。
4.3 三维打印在三维打印技术中，齿轮和齿条常用于实现打印机床的运动。
通过齿轮和齿条的精确配合，可以使打印机在三维坐标系中精确地定位和运动。
齿轮齿条正确啮合条件
齿轮齿条正确啮合条件
齿轮和齿条是机械传动中常用的元件，它们的正确啮合是保证机械
传动正常运转的关键。
那么，齿轮齿条正确啮合的条件是什么呢？
一、齿轮和齿条的模数匹配
齿轮和齿条的模数是指它们的齿数与直径的比值。
齿轮和齿条的模数
必须匹配，才能保证它们的齿形和啮合角度正确。
如果齿轮和齿条的
模数不匹配，就会导致齿形不良、啮合不良等问题，影响机械传动的
正常运转。
二、齿轮和齿条的齿形匹配
齿轮和齿条的齿形是指它们的齿形曲线。
齿轮和齿条的齿形必须匹配，才能保证它们的啮合顺畅、传动效率高。
如果齿轮和齿条的齿形不匹配，就会导致齿面磨损、噪声大等问题，影响机械传动的正常运转。
三、齿轮和齿条的啮合角度匹配
齿轮和齿条的啮合角度是指它们的啮合角度大小。
齿轮和齿条的啮合
角度必须匹配，才能保证它们的啮合顺畅、传动效率高。
如果齿轮和
齿条的啮合角度不匹配，就会导致齿面磨损、噪声大等问题，影响机
械传动的正常运转。
四、齿轮和齿条的精度匹配
齿轮和齿条的精度是指它们的加工精度和装配精度。
齿轮和齿条的精度必须匹配，才能保证它们的啮合顺畅、传动效率高。
如果齿轮和齿条的精度不匹配，就会导致齿面磨损、噪声大等问题，影响机械传动的正常运转。
总之，齿轮齿条正确啮合的条件是多方面的，必须综合考虑。
只有在齿轮和齿条的模数、齿形、啮合角度和精度等方面都匹配时，才能保证机械传动的正常运转。
因此，在机械传动的设计和制造过程中，必须严格按照相关标准和要求进行，以确保齿轮齿条的正确啮合。

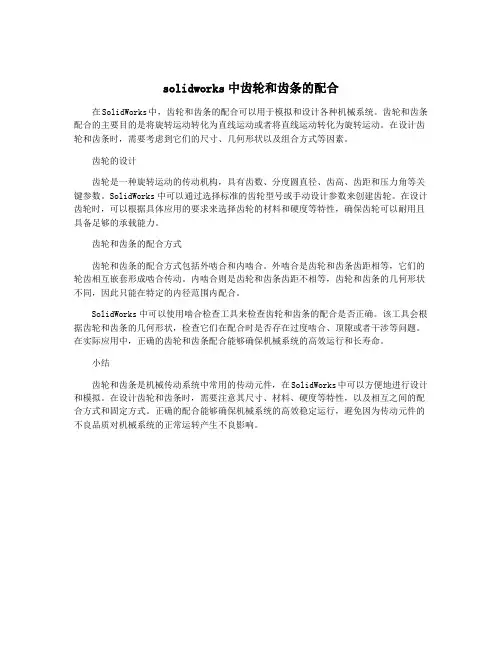

solidworks中齿轮和齿条的配合
solidworks中齿轮和齿条的配合
在SolidWorks中，齿轮和齿条的配合可以用于模拟和设计各种机械系统。
齿轮和齿条配合的主要目的是将旋转运动转化为直线运动或者将直线运动转化为旋转运动。
在设计齿轮和齿条时，需要考虑到它们的尺寸、几何形状以及组合方式等因素。
齿轮的设计
齿轮是一种旋转运动的传动机构，具有齿数、分度圆直径、齿高、齿距和压力角等关键参数。
SolidWorks中可以通过选择标准的齿轮型号或手动设计参数来创建齿轮。
在设计齿轮时，可以根据具体应用的要求来选择齿轮的材料和硬度等特性，确保齿轮可以耐用且具备足够的承载能力。
齿轮和齿条的配合方式
齿轮和齿条的配合方式包括外啮合和内啮合。
外啮合是齿轮和齿条齿距相等，它们的轮齿相互嵌套形成啮合传动。
内啮合则是齿轮和齿条齿距不相等，齿轮和齿条的几何形状不同，因此只能在特定的内径范围内配合。
SolidWorks中可以使用啮合检查工具来检查齿轮和齿条的配合是否正确。
该工具会根据齿轮和齿条的几何形状，检查它们在配合时是否存在过度啮合、顶隙或者干涉等问题。
在实际应用中，正确的齿轮和齿条配合能够确保机械系统的高效运行和长寿命。
小结
齿轮和齿条是机械传动系统中常用的传动元件，在SolidWorks中可以方便地进行设计和模拟。
在设计齿轮和齿条时，需要注意其尺寸、材料、硬度等特性，以及相互之间的配合方式和固定方式。
正确的配合能够确保机械系统的高效稳定运行，避免因为传动元件的不良品质对机械系统的正常运转产生不良影响。
齿轮齿条装配注意事项
装配注意事项标准齿条设计有固定的侧隙,装配时,只需根据组装距离(组装距离公差为H7～H8)进行组装。
侧隙的数值请参照下表：齿条单体的侧隙（齿厚减少量）单位:mm精度等级1级3级4级5级模数（ｍ）或齿距（CP）未经调质调质处理－0～～－－、0～0～～～～m10～0～～～～、CP50～0～～～～m20～0～～～～0～0～～～～m3、CP100～0～～～～m4－0～～～～m5、CP15－0～～～～m6、CP20－0～～－－m8－－～－－m10－－～－－另外,需要保持组装距离不变。
【附注】假设小齿轮为标准正齿轮（X=0）组装距离 a = 齿条的啮合高度+小齿轮的分度圆半径研磨齿条是安装面经过研磨加工的高精度产品。
安装齿条的基面精度低会对产品的性能产生影响.请参考下图,将齿条组装在高精度平行度和垂直度的基面(推荐值为10μm以内)。
如果齿条没有贴紧固定在基面上,运转中可能会产生移动而引起无法预知的问题。
另外,为使紧固螺钉在剪切方向不承受负荷,请同时使用销钉固定齿条。
对于端面经过加工的齿条,端面部的齿距为负公差～。
齿条连接使用时,如果将两根齿条的端面紧贴在一起,连结部的齿距会变小而成为故障的原因。
请参考下记的装配方法,正确组装。
■齿条连结方法例【附注】连接用齿条可以使用相同规格的齿条或全长为100mm的短尺齿条。
3. 起动时的注意事项起动前请确认下列各项内容:●齿轮的装配是否确实●轮齿接触是否偏向一端●是否有适当的侧隙(请避免无侧隙使用)●有没有足够的润滑如果齿轮露在外面的话,请一定安装安全外罩加以防护,以确保安全。
此外,齿轮转动时,请勿触摸。
起动中有噪音及振动等异常时,请确认齿轮及组装状态。
齿轮的防止噪音及振动的对策有「高精度」、「齿面粗糙度」、「正确的轮齿接触」。
详细内容请参考齿轮技术资料的「齿轮的噪音及对策」。
4. 其他使用注意事项为了避免损伤,齿轮都是单独包装。
产品由包装盒中取出时,请认真检查,如果发现产品有生锈、刮痕、压痕,请将产品退还代理店更换。
齿轮齿条安装案例
齿轮齿条安装案例
嘿，朋友们！今天我要来给你们讲讲一个超精彩的齿轮齿条安装案例！
就说上次我们接了一个大工程，要给一个大型机械安装齿轮齿条。
那场面，真的跟打仗似的！我和我的小伙伴们撸起袖子就准备大干一场。
我们先把齿轮和齿条都搬出来，看着那一堆零件，我心里就想：“哎呀，这么多，可别装错了啊！”然后小心翼翼地开始处理。
老张在那边喊着：“嘿，把那个齿轮递给我！”我赶紧给他拿过去。
接着我们就开始对着图纸一点点研究怎么安装。
这时候小王跑过来问：“这样装对不对啊？”我们都停下来看了看，讨论了一番。
你说这齿轮齿条的安装，不就跟搭积木似的，得找到合适的位置放对了才行！
安装的过程中也遇到了一些小麻烦，有个螺丝怎么都拧不进去，急得我直跺脚，“哎呀，这可咋办呀！”但我们可没放弃，大家一起想办法，终于解决了问题。
经过好几天的奋战，终于完成了安装！看着那运转顺畅的齿轮齿条，我们心里那个高兴啊，就像打了一场大胜仗一样！
我想说，齿轮齿条安装虽然过程有点麻烦，但当它成功运转的时候，那种成就感真的无与伦比！真的，只有亲身经历过才知道其中的酸甜苦辣。
所以说啊，遇到困难别怕，咬咬牙坚持下去，总会有收获的！
这就是我们的齿轮齿条安装案例，有趣吧？相信你们听了也会觉得很有意思！。
齿轮齿条装配手册
齿轮齿条装配手册一、齿条的安装1.1基本信息齿条安装面平面度要求0.02mm,止口清角R＜1 mm1.2扭矩模数2，长度1000，螺钉8×M6 ,扭矩16.5Nm,内螺纹圆柱销2×6m6模数3，长度1000，螺钉8×M8 ,扭矩 40Nm,内螺纹圆柱销2×8m6孔距误差±0.21.3 清洁A、安装齿条之前，先用干净的布擦去齿条上的防锈油B、彻底清洁齿条安装面以及止口,并用油石清理C、用润滑油或者油脂抹于齿条安装面，防止锈蚀D、将齿条放置于机身4小时以上，使齿条与机身温度保持相同1.4 安装第一根齿条A、将齿条放置于对应的安装孔上方B、用螺钉夹夹紧齿条C、安装第一颗螺钉D、当螺钉夹夹紧齿条时，拧紧螺钉，参照1.2中扭矩E、重复以上步骤安装剩余的螺钉F、移去螺钉夹第一颗螺钉1.5 安装剩余齿条A、将下一根齿条放置于相对应的孔上B、放置齿条安装块，并轻轻的夹住C、在需要安装螺钉的地方夹紧齿条D、在安装方向放入第一颗螺钉E、使用1.2中规定一半大小的扭矩拧紧螺钉F、重复以上步骤安装剩余的螺钉G、松开所有的螺钉夹以及齿条安装块注意：将齿条安装块安装于两根齿条的连接处时做一个检查。
两齿条需能有很好的直线度，当齿条安装块平整的安装时。
在安装下一根齿条之前，按照1.6中所述的方法检查接头的平整度1.6 装配中的检查A、将百分表固定于横梁或者导轨滑枕上B、将圆柱销分别连接点B，左边一个齿A，右边一个齿C，用百分表测出其最高点数值C、各齿条与齿条连接点的最大偏差不允许超过0.03mm。
B点的测量值需保证在A点和C点的中间。
D、沿着安装方向用铜棒依次敲击螺钉安装位置，将平行度控制在要求的范围以内。
E、在调整好各个点的位置后，调整螺丝夹，用规定的扭矩拧紧各个螺钉，扭矩参照1.2中扭矩F、重复以上步骤安装好剩余的齿条G、移走螺丝夹直线度的检查a、将百分表吸附于横梁上或者滑枕上b、将圆柱销贴紧齿条一齿c、用百分表打一下，将最高点设置为零点d、用笔在此处做一个记号e、移动百分表f、将圆柱销放置于下一处测量的地方g、测量这一点最高点的偏差h、在此处做一记号，并记下此处的偏差i、允许的偏差不超过0.03mmj、重复以上步骤依次测量下一点的偏差k、找出偏差最大的一点，如有需要，重新安装该段齿条。
齿条齿轮相互啮合的条件
齿条齿轮相互啮合的条件英文回答：To ensure proper meshing between a rack and a gear, there are several conditions that need to be met. First, the pitch of the rack and the gear must be the same. The pitch refers to the distance between adjacent teeth. If the pitch of the rack and the gear do not match, they will not properly engage with each other.Secondly, the pressure angle of the rack and the gear should be the same. The pressure angle is the angle at which the teeth of the gear and rack make contact. If the pressure angles are different, the teeth will not mesh correctly and may result in premature wear or even failure.Another important condition is the addendum and dedendum clearance. The addendum is the distance from the pitch circle to the top of the tooth, while the dedendum is the distance from the pitch circle to the bottom of thetooth. There needs to be sufficient clearance between the rack and the gear to allow for smooth engagement and disengagement of the teeth.Additionally, the tooth profile of the rack and the gear should match. The most common tooth profile is the involute profile, which ensures smooth and efficient power transmission. If the tooth profiles do not match, the teeth may not mesh properly, leading to noise, vibration, and reduced efficiency.Furthermore, the center distance between the rack and the gear needs to be properly set. The center distance refers to the distance between the centers of the rack and the gear. If the center distance is not correctly set, the teeth will not mesh correctly, resulting in poor performance and potential damage.Lastly, proper lubrication is essential for the smooth operation of the rack and gear system. Adequate lubrication reduces friction and wear between the teeth, ensuring a longer lifespan and better performance.In conclusion, the conditions for proper meshing between a rack and a gear include matching pitch, pressure angle, addendum and dedendum clearance, tooth profile, center distance, and proper lubrication.中文回答：为了确保齿条和齿轮之间的正确啮合，有几个条件需要满足。
