实验室设计规范(20200523203207)

实验室规划设计实验室的建设，无论是新建、扩建、或是改建项目，它不单纯是选购合理的仪器设备，还要综合考虑实验室的总体规划、合理布局和平面设计，以及供电、供水、供气、通风、空气净化、安全措施、环境保护等基础设施和基本条件。

因此实验室的建设是一项复杂的系统工程，在现代实验室里，先进的科学仪器和优越完善的实验室是提升现代化科技水平，促进科研成果增长的必备条件。

“以人为本，人与环境”己成为人们高度关注的课题。

本着“安全、环保、实用、耐久、美观、经济、卓越、领先”，的规划设计理念。

规划设计主要分为七个方面：化验室设计要求、平面设计系统、单台结构功能设计系统、供排水设计系统、电控系统、特殊气体配送系统、有害气体输出系统等六个方面。

下面就按上述六方面依次讲解。

一、化验室设计要求根据化验任务需要，化验室有贵重的精密仪器和各种化学药品，其中包括易燃及腐蚀性药品。

另外，在操作过程中常产生有害的气体或蒸气。

因此，对化验室的房屋结构、环境、室内设施等有其特殊的要求，在筹建新化验室或改建原有化验室时都应考虑。

化验室用房大致分为三类：精密仪器实验室、化学分析实验室、辅助室（办公室、储藏室、钢瓶室等）。

化验室要求远离灰尘、烟雾、噪音和震动源的环境中，因此化验室不应建在交通要道、锅炉房、机房及生产车间近旁（车间化验室除外）。

为保持良好的气象条件，一般应为南北方向。

1. 精密仪器室精密仪器室要求具有防火、防震、防电磁干扰、防噪音、防潮、防腐蚀、防尘、防有害气体侵入的功能，室温尽可能保持恒定。

为保持一般仪器良好的使用性能，温度应在15~30℃，有条件的最好控制在18~25℃。

湿度在60％-70％，需要恒温的仪器室可装双层门窗及空调装置。

仪器室可用水磨石地或防静电地板，不推荐使用地毯，因地毯易积聚灰尘，还会产生静电、大型精密仪器室的供电电压应稳定，一般允许电压波动范围为±10％。

必要时要配备附属设备（如稳压电源等）。

为保证供电不间断，可采用双电源供电。

应设计有专用地线，接地极电阻小于4Ω。

气相色谱室及原子吸收分析室因要用到高压钢瓶，最好设在就近室为能建钢瓶室（方向朝北）的位置。

放仪器用的实验台与墙距离500mm，以便于操作与维修，室内有有良好的通风，原子吸收仪器上方设局部排气罩。

微型计算机和微机控制的精密仪器对供电电压和频率有一定要求。

为防止电压瞬变、瞬时停电、电压不足等影响仪器动作，可根据需要选用不间断电源（UPS）。

在设计专用的仪器分析室的同时，就近配套设计相应的化学处理室，这在保护仪器和加强管理上是非常必要的。

2. 化学分析室在化学分析室中进行样品的化学处理和分析测定，工作中常使用一些小型的电器设备及各种化学试剂，如操作不慎也具有一定的危险性，针对这些使用特点，在化学分析室设计上应注意以下要求：（1）建筑要求化验室的建筑应耐火或用不易燃的材料建成，隔断和顶棚也要考虑到防火性能。

可采用水磨石地面，窗户要能防尘，室内采光要好，门应向外开，大实验室应设两个出口，以利于发生意外时人员的撤离。

（2）供水和排水供水要保证必须的水压、水质、和水量以满足仪器设备正常运行的需要，室内总阀门应设在易操作的显著位置，下水道应采用耐酸碱腐蚀的材料，地面应有地漏。

（3）通风设施由于化验工作中常常会产生有毒或易燃的气体，因此化验室要有良好的通风条件，通风设施一般有3种：①全室通风采用排气扇或通风竖井，换气次数一般为5次/时。

②局部排气罩一般安装在大型仪器发生有害气体部位的上方。

在教学实验室中产生有害气体的上方，设置局部排气罩以减少室内空气的污染。

③通风柜这是实验室常用的一种局部排风设备。

内有加热源、水源、照明等装置。

可采用防内，并应有减少震动和噪音的装置，排气管应高于屋顶2m以上。

一台排风机连接一个通风柜较好，不同房间共用一个风机和通风管道易发生交叉污染。

通风柜在室内的正确位置是放在空气流动较小的地方，或采用较好的狭缝式通风柜。

通风柜台面高度800mm，宽750mm，柜内净高1200-1500mm，操作口高度800mm，柜长1200-1800mm。

条缝处风速0.3-0.5m/s视窗开启高度为300-500mm。

挡板后风道宽度等于缝宽2倍以上。

（4）煤气与供电有条件的化验室可安装管道煤气。

化验室的电源分照明用电和设备用电。

照明最好采用荧光灯。

设备用电中，24h运行的电器如冰箱单独供电，其余电器设备均由总开关控制，烘箱、高温炉等电热设备应有专用插座、开关及熔断器。

在室内及走廊上安装应急灯，备夜间突然停电时使用。

（5）实验台实验台主要由台面、台下的支架和器皿柜组成，为方便操作，台上可设置药品架，台的两端可安装水槽。

实验台面一般宽750mm，长根据房间尺寸，可为1500-3000mm，高可为800-850mm。

台面常用贴面理化板、实芯理化板、耐腐人造石或水磨石预制板等制成。

理想的台面应平整、不易碎裂、耐酸碱及溶剂腐蚀，耐热，不易碰碎玻璃器皿等。

3. 辅助用室（1）药品储藏室由于很多化学试剂属于易燃、易爆、有毒或腐蚀性物品，故不要购置过多。

储藏室仅用于存放少量近期要用的化学药品，且要符合危险品存放安全要求。

要具有防明火、防潮湿、防高温、防日光直射、防雷电的功能。

药品储藏室房间应朝北、干燥、通风良好，顶棚应遮阳隔热，门窗应坚固，窗应为高窗，门窗应设遮阳板。

门应朝外开。

易燃液体储藏室室温一般不许超过28℃，爆炸品不许超过30℃。

少量危险品可用铁板柜或水泥柜分类隔离贮存。

室内设排气降温风扇，采用防爆型照明灯具。

备有消防器材。

可以符合上述条件的半地下室为药品储藏室。

（2）钢瓶室易燃或助燃气体钢瓶要求安放在室外的钢瓶室内，钢瓶室要求远离热源、火源及可燃物仓库。

钢瓶室要用非燃或难燃材料构造，墙壁用防爆墙，轻质顶盖，门朝外开。

要避免阳光照射，并有良好的通风条件。

钢瓶距明火热源10m以上，室内设有直立稳固的铁架用于放置钢瓶。

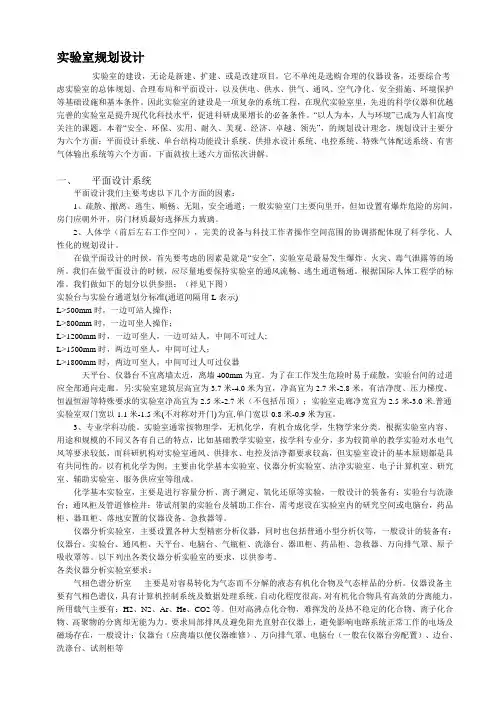

实验室的建设，无论是新建、扩建、或是改建项目，它不单纯是选购合理的仪器设备，还要综合考虑实验室的总体规划、合理布局和平面设计，以及供电、供水、供气、通风、空气净化、安全措施、环境保护等基础设施和基本条件。

因此实验室的建设是一项复杂的系统工程，在现代实验室里，先进的科学仪器和优越完善的实验室是提升现代化科技水平，促进科研成果增长的必备条件。

“以人为本，人与环境”己成为人们高度关注的课题。

本着“安全、环保、实用、耐久、美观、经济、卓越、领先”，的规划设计理念。

规划设计主要分为六个方面：平面设计系统、单台结构功能设计系统、供排水设计系统、电控系统、特殊气体配送系统、有害气体输出系统等六个方面。

下面就按上述六方面依次讲解。

二、平面设计系统平面设计我们主要考虑以下几个方面的因素：1、疏散、撤离、逃生、顺畅、无阻，安全通道；一般实验室门主要向里开，但如设置有爆炸危险的房间，房门应朝外开，房门材质最好选择压力玻璃。

2、人体学（前后左右工作空间），完美的设备与科技工作者操作空间范围的协调搭配体现了科学化、人性化的规划设计。

在做平面设计的时候，首先要考虑的因素是就是“安全”，实验室是最易发生爆炸、火灾、毒气泄露等的场所。

我们在做平面设计的时候，应尽量地要保持实验室的通风流畅、逃生通道畅通。

根据国际人体工程学的标准。

我们做如下的划分以供参照：（祥见下图）实验台与实验台通道划分标准(通道间隔用L表示)L>500mm时，一边可站人操作；L>800mm时，一边可坐人操作；L>1200mm时，一边可坐人，一边可站人，中间不可过人;L>1500mm时，两边可坐人，中间可过人；L>1800mm时，两边可坐人，中间可过人可过仪器天平台、仪器台不宜离墙太近，离墙400mm为宜。

为了在工作发生危险时易于疏散，实验台间的过道应全部通向走廊。

另:实验室建筑层高宜为 3.7米-4.0米为宜，净高宜为 2.7米-2.8米，有洁净度、压力梯度、恒温恒湿等特殊要求的实验室净高宜为 2.5米-2.7米（不包括吊顶）；实验室走廊净宽宜为2.5米-3.0米.普通实验室双门宽以 1.1米-1.5米(不对称对开门)为宜,单门宽以0.8米-0.9米为宜。

3、专业学科功能。

实验室通常按物理学，无机化学，有机合成化学，生物学来分类。

根据实验室内容、用途和规模的不同又各有自己的特点，比如基础教学实验室，按学科专业分，多为较简单的教学实验对水电气风等要求较低，而科研机构对实验室通风、供排水、电控及洁净都要求较高，但实验室设计的基本原则都是具有共同性的，以有机化学为例，主要由化学基本实验室、仪器分析实验室、洁净实验室、电子计算机室、研究室、辅助实验室、服务供应室等组成。

化学基本实验室，主要是进行容量分析、离子测定、氧化还原等实验，一般设计的装备有：实验台与洗涤台；通风柜及管道修检井；带试剂架的实验台及辅助工作台，需考虑设在实验室内的研究空间或电脑台，药品柜、器皿柜、落地安置的仪器设备、急救器等。

仪器分析实验室，主要设置各种大型精密分析仪器，同时也包括普通小型分析仪等，一般设计的装备有：仪器台、实验台、通风柜、天平台、电脑台、气瓶柜、洗涤台、器皿柜、药品柜、急救器、万向排气罩、原子吸收罩等。

以下列出各类仪器分析实验室的要求，以供参考。

各类仪器分析实验室要求：气相色谱分析室主要是对容易转化为气态而不分解的液态有机化合物及气态样品的分析。

仪器设备主要有气相色谱仪，具有计算机控制系统及数据处理系统，自动化程度很高，对有机化合物具有高效的分离能力，所用载气主要有：H2、N2、Ar、He、CO2等。

但对高沸点化合物，难挥发的及热不稳定的化合物、离子化合物、高聚物的分离却无能为力。

要求局部排风及避免阳光直射在仪器上，避免影响电路系统正常工作的电场及磁场存在，一般设计：仪器台（应离墙以便仪器维修）、万向排气罩、电脑台（一般在仪器台旁配置）、边台、洗涤台、试剂柜等液相色谱分析室主要体现在高效率分离，对复杂的有机化合物分离制取纯净化合物，定量分析和定性分析，仪器设备主要有：高效液相色谱仪，适宜于高沸点化合物、难挥发化合物、热不稳定化合物、离子化合物、高聚物等，弥补气相色谱仪的不足。

环境和实验室基础装备设计要求与气相色谙室相近。

质谱分析室主要是对纯有机物的定性分析，实现对有机化合物的分子量、分子式、分子结构的测定，分析样品可以是气体、液体、固体，主要设备有质谱仪、气-质联用仪。

质谱仪是利用电磁学的原理，使物质的离子按照基特征的质荷比（即质量m与电荷e之比—m/e）来进行分离并进行质谱分析的仪器，缺点是对复杂有机混合物的分离无能为力。

气相色谱分离效率高，定量分析简便的特点，结合质谱仪灵敏度高，定性分析能力强的特点，两种仪器联用为气-质联用仪。

可以取长补短，提高分析质量和效率。
