磷酸铁锂生产配方及工艺
磷酸铁锂生产配方及工艺
磷酸铁锂生产配方及工艺磷酸铁锂（LiFePO4）是一种重要的锂离子电池正极材料，具有高能量密度、长循环寿命、较高的安全性和良好的低温性能等特点。
其生产配方和工艺对电池性能的稳定性和优良性能具有重要影响。
磷酸铁锂的生产配方主要包括正极材料、导电剂和粘结剂三个组成部分。
正极材料是磷酸铁锂的核心组成部分，其化学式为LiFePO4、正极材料的制备可以通过固相法、溶液法和氧化物法等不同方法进行。
采用固相法制备磷酸铁锂可以获得高纯度的产物，但工艺复杂，生产成本较高。
溶液法则通过水热合成、共沉淀等方法，生产工艺简单，但难以获得高纯度的产物。
氧化物法则通过高温反应将Fe3O4和Li2CO3等原料反应生成磷酸铁锂，生产工艺较为简单，但需要高温条件下进行，能耗较大。
导电剂主要是为了增加正极材料电极的电导率，常用的导电剂有碳黑、导电剂、导电聚合物等。
碳黑在电池中广泛应用，因其导电性能较好和价格相对较低。
导电剂需要均匀地分散在正极材料中，以提高电极的导电性能。
粘结剂主要是为了固定正极材料和导电剂，维持电极结构的稳定性。
常用的粘结剂有聚乙烯酮（PVP）、聚四氟乙烯（PTFE）、聚丙烯腈（PAN）等。
粘结剂的添加量应适中，过多会影响电极的电导率，而过少则使电极结构不稳定。
磷酸铁锂的生产工艺主要包括粉末制备、电极制备和电池组装三个步骤。
粉末制备通常采用固相法或溶液法进行。
固相法制备粉末时，首先需按照一定的摩尔比将正极材料、锂源和磷源混合，然后进行球磨、压制和烧结等工艺，最终得到粒度和压实度较好的粉末。
溶液法制备粉末时，一般采用浸渍、共沉淀等方法，将溶液中的金属离子通过还原反应生成沉淀，再经洗涤、干燥等处理得到粉末。
电极制备主要包括正极浆料的制备和电极片的制备。
正极材料、导电剂和粘结剂按一定比例混合，加入有机溶剂中形成浆料。
浆料经过搅拌、分散、过滤等处理，得到具有一定浓度和粘度的浆料。
然后将浆料涂布在铝箔或铜箔等导电材料上，通过烘干、压制等工艺，最终得到正极电极片。
磷酸铁锂电池生产流程及工艺
磷酸铁锂电池生产流程及工艺
1.电池材料准备：主要包括磷酸铁锂、石墨、电解液等材料。
其中磷
酸铁锂是正极材料，石墨是负极材料，电解液负责电子和离子的传导。
2.材料处理：对磷酸铁锂和石墨等原材料进行处理，以获得更好的化
学性能。
3.电池材料混合：将磷酸铁锂和石墨混合在一起，并加入适量的电解液，形成正负极材料混合物。
4.电极制备：将正负极材料混合物分别涂覆在铝箔或铜箔上，并通过
辊压等工艺将材料紧密贴附到导电极上。
5.负极预处理：将负极材料的导电性能进行进一步优化，并消除可能
产生的电化学反应。
6.胶液配制：制备电解液，一般是由溶剂、锂盐和添加剂组成。
7.组装电芯：将正负极片互相叠放，并添加隔膜，通过卷曲或叠层的
方式完成电芯的组装。
8.封装：将组装好的电芯放入电池壳体中，密封起来，保证电池内部
的密封性以及安全性。
9.电池充电与测试：将电池进行充电，测试其性能参数，如容量、电压、循环寿命等。
10.包装与质检：将已经测试合格的电池进行包装，并进行质量检验，确保产品符合相关标准和规定。
需要注意的是，上述流程只是一个简化的描述，实际的生产流程和工艺可能根据不同的厂家以及产品规格有所差异。
此外，磷酸铁锂电池的生产工艺和技术还在不断发展和改进中，以提高电池性能和安全性。
磷酸铁锂的工业制备工艺
磷酸铁锂的工业制备工艺介绍磷酸铁锂（LiFePO4）是一种重要的锂离子电池正极材料，具有高能量密度、较长的循环寿命以及较高的安全性能。
因此，磷酸铁锂在电动汽车、电动自行车和储能系统等领域得到广泛应用。
本文将探讨磷酸铁锂的工业制备工艺，包括原材料选择、制备方法、工艺流程以及质量控制等内容。
原材料选择磷酸铁锂的制备原料主要包括三个部分：磷酸、铁源和锂源。
在选择原材料时，需要考虑其纯度、可获得性和成本等因素。
1.磷酸：常用的磷酸源有磷酸二氢铵（NH4H2PO4）和磷酸二氢钾（KH2PO4），它们可以通过化学合成或提取自磷矿石获得。
2.铁源：常用的铁源有硝酸亚铁（Fe(NO3)2·6H2O）、硫酸亚铁（FeSO4·7H2O）和氯化亚铁（FeCl2）。
其中，硫酸亚铁是较为常用的选择。
3.锂源：常用的锂源有碳酸锂（Li2CO3）和氢氧化锂（LiOH）。
在工业制备中，一般选择碳酸锂作为锂源。
制备方法磷酸铁锂的工业制备方法主要包括：溶液法、固相法和水热法。
1.溶液法：将磷酸、铁源和锂源按一定的摩尔比例溶解在适量的溶剂中，通过控制反应条件（温度、pH值等），使反应发生。
得到的反应产物经过过滤、洗涤、干燥等步骤得到磷酸铁锂粉末。
制备步骤：–将磷酸、铁源和锂源按一定摩尔比例溶解在水溶剂中。
–调节溶液的pH值，可以通过加入碱性或酸性溶液来实现。
–控制反应温度和反应时间，使反应充分进行。
–过滤反应产物，洗涤除去杂质。
–进行干燥处理，得到磷酸铁锂粉末。
2.固相法：将磷酸、铁源和锂源按一定的摩尔比例混合均匀，然后在高温下进行固相反应。
反应完成后，经过研磨、过筛等处理，得到磷酸铁锂粉末。
制备步骤：–将磷酸、铁源和锂源按一定摩尔比例混合均匀。
–在高温下进行固相反应，通常在500-800摄氏度范围内进行。
–将反应产物进行研磨，使其颗粒粒度均匀。
–过筛除去不符合要求的颗粒。
–进行干燥处理，得到磷酸铁锂粉末。
3.水热法：将磷酸、铁源和锂源按一定的摩尔比例溶解在适量的溶剂中，然后在高温高压的水热条件下进行反应。
磷酸铁锂生产配料及工艺

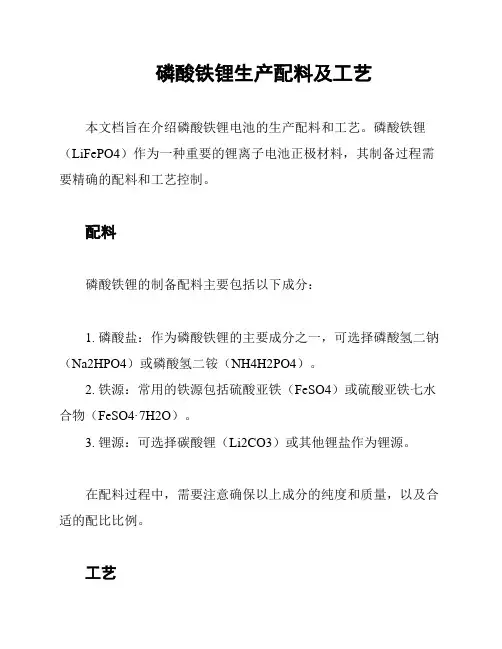

磷酸铁锂生产配料及工艺
本文档旨在介绍磷酸铁锂电池的生产配料和工艺。
磷酸铁锂（LiFePO4）作为一种重要的锂离子电池正极材料，其制备过程需要精确的配料和工艺控制。
配料
磷酸铁锂的制备配料主要包括以下成分：
1. 磷酸盐：作为磷酸铁锂的主要成分之一，可选择磷酸氢二钠（Na2HPO4）或磷酸氢二铵（NH4H2PO4）。
2. 铁源：常用的铁源包括硫酸亚铁（FeSO4）或硫酸亚铁七水合物（FeSO4·7H2O）。
3. 锂源：可选择碳酸锂（Li2CO3）或其他锂盐作为锂源。
在配料过程中，需要注意确保以上成分的纯度和质量，以及合适的配比比例。
工艺
磷酸铁锂电池的生产工艺主要包括以下步骤：
1. 配料和混合：按照经过优化的配方，将磷酸盐、铁源和锂源
按照一定比例进行称量，并进行充分的混合搅拌，确保均匀性。
2. 烧结：将混合后的配料进行烧结处理。
烧结过程一般在高温
下进行，以使各种成分发生化学反应，形成磷酸铁锂结晶。
3. 粉碎和分类：烧结后的产物进行粉碎和分类处理，以获得粒
径合适的磷酸铁锂粉末。
4. 表面处理：为了改善磷酸铁锂的电化学性能，可以对粉末进
行表面处理，如涂覆碳涂层等。
5. 制备电池：将磷酸铁锂粉末与电解液等其他组件组装成电池，形成完整的磷酸铁锂电池。
以上是磷酸铁锂生产配料及工艺的基本介绍。
在实际生产中，
还需要根据具体情况进行工艺参数的调整和优化，以提高磷酸铁锂
电池的性能和品质。
> 注意：文档中提供的信息仅为基本介绍，实际操作中应遵循相关法律法规和标准，具体配方和工艺应根据实际情况进行调整和确保合规。
磷酸铁锂生产配方及工艺
磷酸铁锂生产配方及工艺磷酸铁锂是一种新型的锂离子电池正极材料，具有高放电电压平台、长循环寿命、良好的安全性和较低的成本等优点，被广泛应用于电动汽车、储能系统和便携式电子设备等领域。
下面将介绍磷酸铁锂的生产配方及工艺。
磷酸铁锂的主要组成部分是LiFePO4，一般还会添加一些导电剂和粘结剂。
磷酸铁锂的生产配方主要包括以下几个方面：1.正极材料：LiFePO4是磷酸铁锂的主要成分，其化学式为LiFePO4，理论比容量为170mAh/g。
为了提高电池的性能，可以在磷酸铁锂中掺入少量的其他金属（如Ni、Co等）或添加一些过渡金属离子（如Mn、Cr 等）。
2. 导电剂：导电剂主要用于提高磷酸铁锂的电导率，常用的导电剂有天然石墨、碳黑和导电聚合物等。
导电剂的添加量一般为5-10wt%。
3.粘结剂：粘结剂可以提高正极材料的粘结性能，防止材料在充放电过程中的脱落。
常用的粘结剂有聚醯胺、PVC、石墨烯和聚丙烯等。
4.溶剂：溶剂的选择对电池的性能有很大影响，常用的溶剂有水、有机碳酸盐溶液和有机酮等。
溶剂的选择应考虑其溶剂容量、离子导电率和安全性等因素。
磷酸铁锂的生产工艺主要包括以下几个步骤：1.材料预处理：将Li、Fe和P等原料进行预处理，包括煅烧、粉碎和筛选等过程，以获得高纯度的LiFePO4材料。
2.正极材料的制备：将预处理后的材料与适量的导电剂和粘结剂混合，并加入适量的溶剂，制成浆料。
3.电极片的制备：将正极浆料涂布在铝箔或铜箔的电极片上，并经过烘干和压制等工艺，制成正极片。
4.电池组装：将正负极片以及隔膜按照设计要求叠放在一起，然后采用热压或胶合等方式进行封装。
5.充放电测试：对组装好的电池进行充放电测试，以评估其电化学性能和循环寿命。
总结起来，磷酸铁锂的生产配方主要由LiFePO4正极材料、导电剂、粘结剂和溶剂组成。
生产工艺包括材料预处理、正极材料制备、电极片制备、电池组装和充放电测试等步骤。
这些配方和工艺的选择和优化可以提高磷酸铁锂电池的性能，实现更高的能量密度、更长的循环寿命和更好的安全性能。
磷酸铁锂电池配方以及制作工艺
磷酸铁锂电池配方以及制作工艺关于材料应用的一些建议和方法一、我们推荐的配方：LiFePO4：SP：KS-6：PVDF:NMP=(90-92):(1-2):(2-1):(5-6):(120-140)二、我们推荐的混合方案：1.）pvdf母液的配制，5%的pvdf的nmp溶液，搅拌溶解pvdf母液时，一定要充分溶解，最好能高温（50-60度）搅拌一小时，并真空静置2小时，使高分子链充分的伸展，这时的成膜性能最好。
2.）在配置好的母液中添加KS-6,充分润湿并高速搅拌1小时，使其充分分散。
利用其片状石墨的润滑作用，为下一步的SP和主材料的分散做准备。
3.）在上述溶液中加入SP,充分湿润，高速搅拌一小时，充分分散后，低速搅拌并抽真空，消除SP的加入引入的气泡。
4.）在上述溶液中加入需要加入量一半的磷酸铁锂，充分湿润，高速（转速3500转以上、线速度350-500之间）搅拌30分钟后，再加入余下材料的一半，高速搅拌60分钟，加入相当于固体材料质量20%-40%的nmp，搅拌30分钟，粘度降低后，加入余下的材料，高速搅拌2-3个小时。
加入适量nmp调整浆料粘度，慢速搅拌并抽真空。
三、我们推荐的涂布参数设置、面密度设置、压实密度涂布参数我们建议烤箱前段温度在90-100度之间，中间温区在110-120度，尾端温区在80-90度，这样极片不易出现开裂和水痕装，粘接效果也较好，关于涂布速度，以充分干燥为标准设置。
我们推荐的面密度pd60在300左右，压实密度2.1-2.4，pt30在260左右，压实密度2.0-2.2。
可以保证加工性能，并兼顾到电池容量和功率。
对于分切时边缘脱粉的问题，可以考虑调整辊压、分切的顺序，采用先分切，后辊压的方式，这样会降低生产效率，可以弥补粘接性能不好造成整批报废的问题。
四、我们对电池装配的建议电芯组装是电池生产的关键环节，对电池容量的发挥、电池首次效率、电池的存储性能有较大的影响。
因此在这个过程中，一定要对一些关键因素做一些重点控制，如车间粉尘控制、电池装配比控制（电池松紧度）、电池短路测试，隔膜的选择等。
磷酸铁锂 工艺
磷酸铁锂工艺一、磷酸铁锂介绍磷酸铁锂（LiFePO4）是一种新型的锂离子电池正极材料，由铁离子、磷酸根离子和锂离子组成。
磷酸铁锂具有较高的放电平台电压和良好的循环稳定性，因此被广泛应用于电动车、储能电池等领域。
二、磷酸铁锂的制备工艺2.1 原料准备制备磷酸铁锂的关键原料包括氟磷酸亚铁（FePO4·2H2O）、磷酸二氢二锂（LiH2PO4）、乙醇、蔗糖等。
2.2 原料预处理将氟磷酸亚铁溶解于热水中，获得FePO4溶液。
随后将LiH2PO4与乙醇混合并加热，使其溶解。
2.3 反应合成将FePO4溶液与乙醇中的LiH2PO4溶液混合，加入适量的蔗糖作为还原剂，经过反应合成磷酸铁锂。
反应可以利用加热设备控制温度和反应时间。
2.4 洗涤与过滤将反应合成得到的磷酸铁锂进行洗涤，以去除杂质和副产物。
洗涤可以采用反复加入脱离剂水溶液、搅拌和过滤的方法。
2.5 干燥与烧结经过洗涤和过滤的磷酸铁锂沉淀进行干燥，可以使用烘箱或真空干燥器。
干燥后的产物经过烧结处理，使其形成结晶性好、颗粒均匀的磷酸铁锂材料。
2.6 分级与包装经过烧结后的磷酸铁锂材料进行分级，根据颗粒大小对材料进行筛分，以满足不同应用的要求。
分级后的磷酸铁锂材料进行包装，便于储存和运输。
三、磷酸铁锂工艺的优化3.1 工艺条件优化磷酸铁锂的制备工艺中，工艺条件的选择对产物的质量和产率有着重要影响。
例如，反应温度、反应时间、还原剂用量等参数的优化可以提高磷酸铁锂的电化学性能。
3.2 添加剂的引入通过引入适量的添加剂，如碳酸锂、碱金属盐等，可以改善磷酸铁锂的导电性和离子扩散性，提高电池性能。
添加剂的种类和用量需要经过反复试验确定。
3.3 晶体结构调控通过控制反应温度、反应时间等参数，可以对磷酸铁锂的晶体结构进行调控，进而改善其电化学性能。
晶体结构调控涉及到磷酸铁锂的晶体生长与相转变等方面的研究。
四、磷酸铁锂工艺的应用前景磷酸铁锂由于其独特的结构和优异的电化学性能，被广泛应用于电动车、储能电池等领域。
磷酸铁锂制备工艺流程
磷酸铁锂制备工艺流程
磷酸铁锂是一种锂离子电池正极材料，具有安全性高、寿命长、环保等优点，被广泛应用于新能源汽车、储能等领域。
以下是磷酸铁锂制备的一般工艺流程：
1. 原料准备：制备磷酸铁锂的主要原料包括锂盐、铁盐、磷酸盐和碳源等。
其中，锂盐通常选用碳酸锂或氢氧化锂，铁盐可以选用氧化铁或硫酸亚铁，磷酸盐可以选用磷酸二氢铵或磷酸氢二铵，碳源可以选用葡萄糖、蔗糖、碳纤维等。
2. 配料混合：将上述原料按照一定比例混合均匀，得到前驱体混合物。
3. 干燥：将前驱体混合物进行干燥处理，去除水分。
4. 烧结：将干燥后的前驱体混合物在高温下进行烧结，使其发生化学反应，生成磷酸铁锂。
5. 粉碎：将烧结后的磷酸铁锂进行粉碎处理，得到磷酸铁锂粉末。
6. 包装：将磷酸铁锂粉末进行包装，得到成品。
需要注意的是，在制备过程中需要控制好反应条件和原料比例，以确保产物的质量和性能。
同时，还需要对产物进行表征和测试，以确保其符合相关标准和要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
磷酸铁锂生产配方及工
艺
Company Document number：WUUT-WUUY-WBBGB-BWYTT-1982GT
正极材料调试详细工艺流程1.原材料检验
1.1磷酸铁：纯度%以上，D90粒度小于5um ；（必须有纯度、粒度及杂质含量检测
报告）
1.2碳酸锂：纯度%以上，D90粒度小于5um ；
1.3蔗糖：纯度%以上，D90粒度小于5um ；
1.4纯水：电导率大于10兆欧。
1.5氮气：%
1.6分散剂：聚乙二醇(PEG)
2.工艺过程
2.1磷酸铁烘干除水
（1）烘房烘干工序：不锈钢匣钵装满原料磷酸铁置入烘房，调节烘房温度220±20℃，6-10小时烘干。
出料转下一工序至回转炉烧结。
（2）回转炉烧结工序：回转炉升温、通氮气达到要求后，进料（来自上工序烘房的物料），调节温度540±20℃，烧结8-12小时。
2.2研磨机混料工序
正常生产时，两台研磨机同时投入运行，两台设备具体投料和操作相同（调试时一台单独运行亦可），程序如下：
（1）碳酸锂研磨：称量碳酸锂13Kg、蔗糖12Kg、纯水50Kg，混合研磨1-2小时。
暂停。
（2）混合研磨：在上述混合液中加入磷酸铁50Kg，纯水25Kg，混合研磨1-3小时。
停机，出料转入分散机。
取样测粒度。
（3）清洗：称量100Kg纯水，分3-5次清洗研磨机，洗液全部转入分散机。
2.3分散机机物料分散工序
（1）将两台研磨机混合好（或者1台研磨机两次混合）的物料约500Kg （包括清洗研磨机的物料）一起转入分散机，再加入100Kg纯水，调节搅拌速度，充分搅拌分散1-2小时，等待用泵打入喷雾干燥设备。
2.4喷雾干燥工序
（1）调节喷雾干燥设备的进口温度220±20℃，出口温度110±10℃，进料速度80Kg/hr，然后，开始进料喷雾干燥，得到干燥物料。
（2）可以按照喷雾粒度大小调节固含量为15%~30%。
2.5液压机物料压块装料
分别调节液压机的压力为150吨和175吨，在模具中装入喷雾干燥好的物料，保压一定时间，压实成块状。
装入匣钵转入推板炉。
同时，放入几组散装样品，与压成块状的物料进行对比。
2.6推板炉烧结
先升温，通氮气，达到气氛要求100ppm以下，将匣钵推入推板炉，按升温段300-550℃，4-6小时；恒温段750℃8-10小时；降温段6-8小时进行，出料。
2.7辊压超细磨
将推板炉烧好的物料输入超细磨，调节转速，进行辊压研磨后送入超细磨进行研磨。
每批取样测试粒度。
2.8筛分、包装
将研磨物料进行筛分、包装。
5Kg、25Kg两种规格。
2.9检验、入库
产品检验、贴标签入库。
包括：产品名称、检验人、物料批次、日期。
