钣金件箱柜结构产品结构设计方案42页PPT
钣金件设计规范ppt课件
精品课件
6
三.空折:
钣金件的折弯工艺
精品课件
7
四.正反折:
钣金件的折弯工艺
精品课件
8
五曲成形
精品课件
10
山折的成形工艺
精品课件
11
钣金件的翻边
精品课件
12
钣金件的沙拉孔
两种常用沙拉孔的规格:
精品课件
13
钣金件的凸包成形 1.浅凸成形: 冲压工艺可实现一步成形.
精品课件
14
钣金件的凸包成形 2.深凸成形: 需多次成形才能实现.
精品课件
15
钣金件的卷圆成形 两种卷圆的成形工艺:
精品课件
16
压毛边
精品课件
17
压平的成形工艺
精品课件
18
推平的成形工艺
精品课件
19
钣金件的压线工艺
精品课件
20
钣金件常用结构的工艺要求
内翻边高度H的规格:
R
H(MIN-MAX)
T 0.8
2.0 5.0 10.0 2.4-3.3 2.4-3.8 2.4-4.2
1.0 3.0-3.5 3.0-4.0 3.0-4.4
H
1.2 3.6-3.8 3.6-4.2 3.6-4.5
R
精品课件
21
钣金件常用结构的工艺要求
外翻边高度H的规格:
H
R
R
H(MIN-MAX)
T 0.8
2.0 5.0 10.0 2.4-4.0 2.4-6.0 2.4-10.0
r 0.21 0.22 0.23 0.24 0.25 0.26 0.28 0.30 0.32 0.33 0.34 0.36
精品课件
钣金件结构设计图文
钣金件结构设计图文钣金件是一种常用于工程和制造业中的金属制品，其主要用途是用于构建和加固结构。
钣金件的结构设计是非常重要的，因为它直接关系到产品的质量和性能。
在本文中，我们将讨论钣金件结构设计的一些重要考虑因素，并提供一些实用的设计原则。
第一步是确定所需的钣金件的功能和用途。
钣金件可以用于各种不同的应用，例如机箱、框架、支架等。
在开始设计时，我们需要准确了解产品的要求和限制，以便能够满足客户的需求。
接下来，我们需要选择适当的材料。
常见的钣金材料包括铝、钢、不锈钢等。
材料的选择应考虑到钣金件的功能、载荷要求、耐腐蚀性能等因素。
不同材料的物理性质和力学性能也会影响到钣金件的设计和制造过程。
在设计过程中，我们需要考虑到钣金件的内部结构。
内部结构的设计可以增加钣金件的刚性和稳定性。
例如，通过添加加强筋、折弯和焊接，可以增加钣金件的强度。
此外，内部结构的设计还可以优化钣金件的重量和成本。
另一个重要的考虑因素是钣金件的连接方式。
连接方式可以是焊接、螺栓连接、铆接等。
选择适当的连接方式可以确保钣金件的稳定性和可靠性。
同时，还要注意避免使用不适当的连接方式，可能导致结构松动、易损坏等问题。
此外，我们还需要考虑到钣金件的表面处理和涂装。
表面处理可以增加钣金件的耐腐蚀性和美观度。
常见的表面处理方法包括喷涂、电镀、氧化等。
正确的表面处理方法可以提高钣金件的使用寿命和质量。
最后，我们需要进行一些必要的测试和验证。
在设计完成后，进行一些结构强度测试和模拟分析，可以确保钣金件满足设计要求和质量标准。
如果需要，还可以进行样品制作和实际应用测试。
总的来说，钣金件的结构设计是一个非常关键的过程。
正确的设计可以确保产品的质量和性能，提高产品的可靠性和使用寿命。
通过本文提供的一些设计原则，我们希望能够帮助读者进行钣金件结构设计，创造出更优质的产品。
钣金件设计规范ppt课件
一.一般折弯:
1.折弯角为90度时:
L: 展开长度 δ: 展开系数
L=A+B+δt
展开系数与材料特性关系
材料 软铝,铜,三层镀锌钢板 硬铝,GI,EG 不锈钢1/2H以上
δ
0.38
0.42
0.48
11
钣金件的展开计算
2.折弯角大于90度时: L: 展开长度 δ: 展开系数
L=A+B+(180-a)/90*δt
T 0.8
2.0 5.0 10.0 2.4-4.0 2.4-6.0 2.4-10.0
1.0 3.0-4.4 3.0-6.8 3.0-10.8
1.2 3.6-4.8 3.6-7.5 3.6-11.5
22
钣金件常用结构的工艺要求
折弯边到孔的最小距离 L:
L
T
T
≦1.0
>1.0
L 3.0 >3T
23
钣金件常用结构的工艺要求
内翻边高度H的规格:
H R
R
H(MIN-MAX)
T 0.8
2.0 5.0 10.0 2.4-3.3 2.4-3.8 2.4-4.2
1.0 3.0-3.5 3.0-4.0 3.0-4.4
1.2 3.6-3.8 3.6-4.2 3.6-4.5
21
钣金件常用结构的工艺要求
外翻边高度H的规格:
H
R
R
H(MIN-MAX)
12
钣金件的沙拉孔
两种常用沙拉孔的规格:
13
钣金件的凸包成形 1.浅凸成形: 冲压工艺可实现一步成形.
14
钣金件的凸包成形 2.深凸成形: 需多次成形才能实现.
产品结构设计——钣金类零件结构设计
——钣金类零件结构设计
1.钣金零件的选材原则
2.钣金类产品结构设计基本原则
3.1钣金零件结构设计原则
1.钣金零件的选材原则
（1）分析钣金类零件的工作条件，确定其性能要求；
（2）在满足使用性能要求前提下，尽量选择常见金属材料，降低材料成本；（3）在同一产品中，尽可能的减少材料的品种和板材厚度规格；
（4）满足性能要求前提下，也要考虑其加工工艺性能。
2.钣金类产品结构设计基本原则
（1）产品厚度均匀的原则
钣金就是厚度均匀的材料，在结构设计时应该要注意，尤其是折弯比较多的地方，很容易造成厚度不均匀。
很多三维软件中有钣金件设计模块，采用这些模块进行专业性设计就不会出现设计的产品厚度不均匀的情况。
（2）易于展平的原则
钣金件产品是由片材加工而成的，在没有加工之前，原材料是平整的，所以，在设计钣金件时，所有折弯及斜面都要能展开在同一个平面上，相互之间不能有干涉。
展开前展开后无干涉
（3）适当地选用钣金件厚度原则
钣金件厚度从0.03～4.00mm各种规格都有，但厚度越大越
难加工，就越需要大的加工设备，不良率也随之增加。
厚度应根据产品实际的功能来选择，在满足强度及功能的前提下，越薄越好，对于大部分产品，钣金件厚度应控制在1.00mm以下。
（4）符合加工工艺原则
钣金件产品要符合加工工艺，要易于制造，不符合加工工艺的产品是制造不出来的，就是不合格的设计。
例如：
图a，从设计的角度没有任何
问题，但是实际加工时，钣金件上
不要出现细长壁或者窄槽，孔距离
钣金件边缘距离不宜过小。
谢谢观看！。

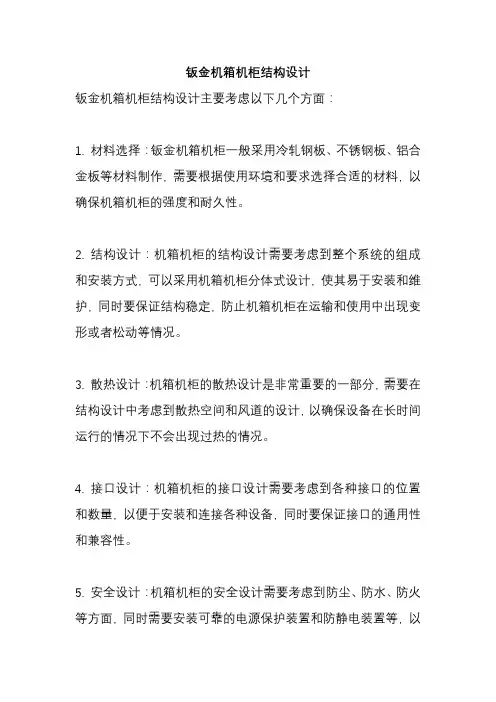

钣金机箱机柜结构设计
钣金机箱机柜结构设计
钣金机箱机柜结构设计主要考虑以下几个方面：
1. 材料选择：钣金机箱机柜一般采用冷轧钢板、不锈钢板、铝合金板等材料制作，需要根据使用环境和要求选择合适的材料，以确保机箱机柜的强度和耐久性。
2. 结构设计：机箱机柜的结构设计需要考虑到整个系统的组成和安装方式，可以采用机箱机柜分体式设计，使其易于安装和维护，同时要保证结构稳定，防止机箱机柜在运输和使用中出现变形或者松动等情况。
3. 散热设计：机箱机柜的散热设计是非常重要的一部分，需要在结构设计中考虑到散热空间和风道的设计，以确保设备在长时间运行的情况下不会出现过热的情况。
4. 接口设计：机箱机柜的接口设计需要考虑到各种接口的位置和数量，以便于安装和连接各种设备，同时要保证接口的通用性和兼容性。
5. 安全设计：机箱机柜的安全设计需要考虑到防尘、防水、防火等方面，同时需要安装可靠的电源保护装置和防静电装置等，以
确保设备在使用过程中的安全性和可靠性。
钣金件箱柜的结构产品结构设计方案(PPT 42页)
1.5
电磁兼容（EMC）
电磁的基本含义是：能保证设备在共同的电磁环境中执行各自的功能的 共存状态，而不互相干扰； 设备的骚扰（电磁骚扰）抑制方法：接地、屏蔽、滤波； 接地目的： １、实现设备的安全接地，以便对设备的操作人员实现安全保护； ２、泄放因静电感应在机箱上所积蓄的电荷，避免机箱电位升高造成内部放 电； ３、提高设备的工作稳定性。 对于屏蔽问题，在机箱设计中的一些基本做法： １、底板和机壳采用良导体材料，如铜、铝等； ２、对于塑料壳体，在其内部喷涂导电漆，或注塑时加入金属
表面处理注意事项
柜箱表面的涂层不应眩光，以免影响监控； 覆铝锌板一般不用于喷塑，以免高温气泡； 结构件图纸一定要严格按比例绘制； 外协时提供CAD电子文档，可缩短加工周期，减少供应商二次绘图产生 的错误。
3 常用加工工艺
3.1钣金件加工工艺流程 数控冲床和数控折弯设备加工钣金件的工艺流程如下：
模具加工钣金件的工艺流程与模具结构有关，如果采用单工序模，每个工序需要一套模 具，一个复杂的零件需要多套模具才能完成加工。如果采用复合模，则可以多个工序在一次冲 压完成，但复合模的成本较贵，目前我们公司批量不大，多采用单工序模,有时在单工序模中 采用不同的闭模行程做不同的镶件，9250反光板2采 用了这种方法。参考图纸附件图纸
a≥1.5t （t—材料厚度)
4.4.5 为了防止冲孔后再弯曲的零件，在孔边产生裂纹，建议增加切口，如下图。
4.4.6 防止弯曲时，一边向内产生收缩。可设计工艺定位孔，或两边同时折弯，还可用增
加幅宽的办法来解决收缩问题。
4.4.7 弯曲的零件，在弯曲区压制加强筋，不仅可以提高工件的刚度，也有利于抑制回弹。
寿命，不易产生裂纹。一般可取R≥ 0.5t ，(t─材料厚度)，如下图：
钣金机箱机柜结构设计方案
设计钣金机箱机柜的结构方案需要考虑到结构稳定性、功能性、外观美观以及制造成本等多个方面。
以下是一个钣金机箱机柜结构设计方案的概要：一、结构设计要点1. 材料选择：选用高质量的钣金材料，如冷轧板、不锈钢板等，具有良好的强度和耐腐蚀性。
2. 结构稳定性：确保机箱机柜整体结构稳固，能够承受外部振动和冲击，避免因材料强度不足或连接方式不牢固导致变形或破损。
3. 内部空间设计：合理规划内部空间，考虑设备安装位置、散热通风需求等，确保设备组件布局合理，便于维护和升级。
4. 开孔设计：根据设备需求设计适当位置的开孔，保证设备通风散热和线缆布线顺畅。
5. 表面处理：采用喷涂、阳极氧化等工艺对外表面进行处理，提高外观质感和防腐能力。
6. 防尘防水设计：设计防尘网格、密封条等措施，确保机箱机柜内部设备不受灰尘和水汽侵入。
二、具体设计方案1. 整体结构：采用焊接或螺栓连接方式，保证机箱机柜整体结构牢固稳定。
2. 门板设计：设计可拆卸的门板，便于维护和维修设备；门板可设置观察窗，方便查看设备运行状态。
3. 散热设计：在机箱机柜顶部和侧面设计散热孔，配合风扇或散热片，保证设备正常工作温度。
4. 支架设计：设计可调节高度的支架，适应不同设备安装需求；支架底部设置减震垫，减少振动影响。
5. 电缆管理：设计电缆管理槽或吊环，整齐布置设备电缆，提高通风效果并减少电缆混乱。
6. 地脚设计：在机柜底部设计可调节高度的地脚，适应不同地面情况，提高机箱机柜整体稳定性。
三、制造成本控制1. 材料优化：合理选择材料规格和厚度，降低制造成本同时保证质量要求。
2. 加工工艺：优化加工工艺流程，提高生产效率，降低人工成本。
3. 标准化设计：设计标准化零部件，减少定制部件数量，降低生产成本。
4. 批量生产：根据订单量合理安排生产计划，批量生产降低单位成本。
以上是钣金机箱机柜结构设计方案的概要，具体设计还需根据实际需求和制造条件进行详细规划和优化。
SW钣金设计PPT学习课件全
17
11.3 钣金法兰
1．基体法兰概述 （1）折弯系数 零件要生成折弯时，可以给一个钣金零件的折弯指定特定的折弯系数， 但指定的折弯系数必须介于折弯内侧边线的长度与外侧边线的长度之间。 折弯系数可以有钣金原材料的总展开长度减去非折弯长度来计算，如图 11-9所示。 用来决定使用折弯系数值时，总平展长度的计算公式如下。 Lt = A + B + BA 式中。 BA——折弯系数 Lt ——总展开长度 A、B——非折弯系数
2
知识要点
钣金设计概述 钣金法兰 钣金成形工具
钣金设计工具 折弯钣金 编辑钣金特征
3
11.1 钣金设计概述
钣金(sheet metal)到目前还没有一个比较完整的定义，国外某专业期刊 上将其定义为。钣金是针对金属薄板（通常在6mm以下）一种综合冷加工工 艺，包括剪、冲/切/复合、折、焊接、铆接、拼接、成形等，其最显著的特征 就是零件壁厚均匀。
20
11.3 钣金法兰
使用 K-因子也可以确定折弯系数，计算公式如下。 BA=（R + KT）A ／180 式中。 BA——折弯系数 R——内侧折弯半径 K——K因子，即 t／T T——材料厚度 t——内表面到中性面的距离 A——折弯角度(经过折弯材料的角度) 由上面的计算公式可知，折弯系数即为钣金中性面上的折弯圆弧长。因 此，指定的折弯系数的大小必须介于钣金的内侧圆弧长和外侧弧长之间，以 便与折弯半径和折弯角度的数值相一致。
钣金件结构设计要点优质课件
四.机壳类钣金件旳设计要点
机壳开模之前最佳先设计已知所需Label 之位置及大小,可先于Case上打上标识.以便贴Label时 之对准.最常见旳标识有两种, 1. 在Label旳四面打”L”形旳记号,或左边旳上下两侧.或上方旳左右两侧.此方式模具费较便宜. 但Label凸出Case表面,轻易被刮伤. 2.以Label旳形状大小再加大0.3mm旳尺寸.于欲贴Label处打个0.2~0.3mm旳凹痕. 不论用何种方式可在四个角选一合适旳角做45度旳导角.Case上旳标识相正确位置做相同旳45 度导角.做防呆用.防止Label在不同旳时间或不同旳工作人员贴了不同旳方向.
三.螺丝孔旳设计要点
2.铁件平面上冲孔(through hole)或抽孔(drawing hole),再以螺丝攻攻牙. 一般攻M3或M4旳机械牙. 若以直径3mm螺丝锁付, 则孔径 d未攻牙前应在于2.6mm. 若以直径4mm螺丝锁付, 则孔径 d未攻牙前应在于3.6mm 若使用料厚为1.0~1.2mm时,提议采用抽孔(drawing hole)而不是穿透孔(through hole) . 因1.2mm旳料厚攻M3旳牙时,只有2.5牙.较轻易滑牙.
四.机壳类钣金件旳设计要点
在机壳组装设计中常会有2件组合,或3,4件以上旳相互组合件.常见旳固定方式有锁螺丝,拉钉,抽 孔铆合或点焊,点焊时要上点焊机一定要有定位点或定位梢或治具来确保位置旳正确.若用螺丝或 拉钉时已经有相正确螺丝孔拉钉孔,故经常不会再多加几种定位孔来定位.但螺丝孔拉钉孔旳孔径 一般为了轻易装配都设计旳比较大一点.所以零件间旳相对位置也轻易有所误差. 提议在此情况下利用间隙较小旳定位凸点定位.在做T/A Loop运算时以公差较小旳定位点做基准 运算也比较精确.
三.螺丝孔旳设计要点
钣金机箱机柜结构设计
钣金机箱机柜结构设计钣金机箱机柜是一种用于保护和组织电子设备的金属结构。
它由钣金材料制成，通常具有固定的尺寸和形状，适用于安装各种设备，如服务器、网络设备、电源等。
钣金机箱机柜的设计在电子设备行业广泛应用，它不仅可以提供良好的物理保护，还可以有效管理和布线电子设备，提高整体可靠性和工作效率。
设计钣金机箱机柜的重要性主要体现在以下几个方面：物理保护：钣金机箱机柜为内部设备提供了坚固的外壳，能够有效抵御外界的物理冲击和环境变化。
它可以防止灰尘、水分和其他有害物质进入机柜内部，从而减少设备的故障和损坏。
空间利用：钣金机箱机柜采用立体结构，可以有效利用有限的空间，将多个设备垂直堆叠安装在一个机柜中。
这种设计不仅节省空间，还减少了设备之间的干扰和相互干涉。
布线管理：钣金机箱机柜通常具有多个预留的电缆入口和出口，并配备了电缆管理设施。
它可以帮助工程师整理和封装电缆，减少电缆的混乱和纠缠，提高维护和调试的效率。
散热性能：钣金机箱机柜设计合理的散热结构和风道，能够促进内部设备的热量传递和散发，防止设备过热。
良好的散热性能可以提高设备的稳定性和寿命。
综上所述，设计钣金机箱机柜是确保电子设备安全可靠运行的重要一环。
一个合理的设计可以提供充足的物理保护、优化的空间利用、高效的布线管理和良好的散热性能，为整个系统的运行和维护提供良好的保障。
材料选择：选择合适的钣金材料对于机箱机柜的结构设计至关重要。
材料的强度、耐腐蚀性以及成本都会直接影响机柜的性能和使用寿命。
尺寸设计：机箱机柜的尺寸设计需要考虑到所需容纳的设备尺寸和数量。
合理的尺寸设计可以确保设备的安装和更换方便，同时还可以优化空间利用率。
接缝设计：良好的接缝设计可以保证机箱机柜的结构坚固和密封。
合适的接缝方式和密封材料能有效防止灰尘、水分等外部因素对设备的侵害。
冷却系统设计：机箱机柜的冷却系统设计直接关系到设备的散热效果和工作稳定性。
合理的风道设计和散热装置布局能够有效降低设备温度并延长设备寿命。
