内燃机车中修空气干燥器车下检修作业指导书
东风7G型内燃机车检修手册7-第七部分空气系统
东风7G型内燃机车检修手册7-第七部分空气系统用心整理的精品word 文档，下载即可编辑！！空气制动装置EQJ27B-18A-00-000图1空气制动装置系统图1 明细表2 工作原理和主要技术参数2.1 工作原理东风7G型内燃机车的空气管路系统包括风源装置、空气制动装置、辅助用风装置。
由它们来完成机车的制动、缓解、撒砂、鸣笛、自动控制和一些辅助功能。
空气制动装置是机车减速、停车的装置，本车采用的是JZ-7型（双端）操纵的机车空气制动机。
主要部件包括自动制动阀、单独制动阀、中继阀、分配阀、作用阀和各种容积风缸。
控制关系是：a) 自动制动阀-均衡风缸-中继阀-列车管压力---机车分配阀-作用阀-机车制动缸；--车辆分配阀-车辆制动缸；b) 单独制动阀-作用阀-机车制动缸。
辅助用风装置是由减压阀、低压风缸、电空阀等组成，来完成机车的撒砂、鸣笛、自动控制和一些辅助功能。
空气压缩机是机车的供风装置，空气压缩机压出的压缩空气经散热、油水分离、干燥处理后进入总风缸备用。
两台空气压缩机、双塔干燥器安装在辅助室内，散热器、油水分离器安装在辅助室右上方，油水分离器的排污管引到车下。
两个总风缸都安装在车下,燃油箱的前后端各一个。
在司机室两个操纵台上，各装有一套自动制动阀和单独制动阀。
两套自动制动阀共用一个中继阀，共用一个过充风缸，各有一个均衡风缸，其中一个均衡风缸与过充风缸为一体，安装在主操纵台下，另一个均衡风缸在副操纵台下；中继阀、分配阀和作用阀以及其它制动附件均组装在阀类安装架上，阀类安装架安装在制动室。
车体内的总风管、列车管主管安装在左侧纵梁内。
转向架制动缸管安装在车体右侧下方，每个转向架配置一个截门，主、副台上的制动缸管压力表分别显示两个转向架的制动缸管压力。
低压风缸安装在司机室副台座椅后方地板下，分别向窗刮雨器、电器柜内提供用风；另外在冷却室下安装了一个3.6L的小风缸，供风扇和百页窗操纵用风。
后撒砂电磁阀和后风笛电磁阀安装在阀类安装架上。
内燃机车辅修作业指导书(DF5机车交验)
编制
审核
批准
日期
序号
作业项目
工具及
材料
作业步骤
质量标准
备注
作业图示
1
倒车
根据机车检修进度提前做好倒车计划，机车倒至交车棚内
2
静态检查
车钩及缓冲装置检查
提杆无弯曲与裂纹，转动灵活。
提杆链环、链蹄环连接良好，上锁销动作可靠。
提杆座安装螺栓紧固。
车钩托板安装应牢固。磨耗板应卡牢。
抱轴防尘罩良好。
抱轴瓦状态良好、无碾片，油膜无发黑现象。
抱轴瓦间隙为0.2-0.4mm。
齿轮箱无泄漏；
安装螺栓应紧固。
加油口盖及油尺良好。放油堵应紧固、无泄漏。
上下箱体拉紧螺栓应紧固。
箱体和焊缝无裂纹。
手制动检查
滑轮座焊装良好；
手制动钢丝绳松紧合适，绳夹紧固。
滑轮无卡滞。
总风缸及管路检查
总风缸安装应牢固。
两台空气压缩机同时工作不得超过30S；
2.空气压缩机自动泵风试验
空气压缩机自动泵风开关在闭合状态，总风缸压力降到750±20kpa时，空压机开始泵风，总风缸压力升到900±20kpa时，空气压缩机停在工作。
3.空气压缩机手控泵风试验
按下空压机手动按钮应泵风，松开该按钮泵风停止。
4.各压力表检查，自阀和单阀置于运转位时，各压力表应显示
总风缸卡带螺丝紧固，开口销良好。
总风缸排水阀及排水管良好。
管卡安装良好。
高压保安阀安装良好，铅封良好。
管路无泄漏。
风压继电器安装良好。
百叶窗检查
窗框安装螺丝紧固。
叶片装配转动灵活。
拉杆销与拉杆卯固。

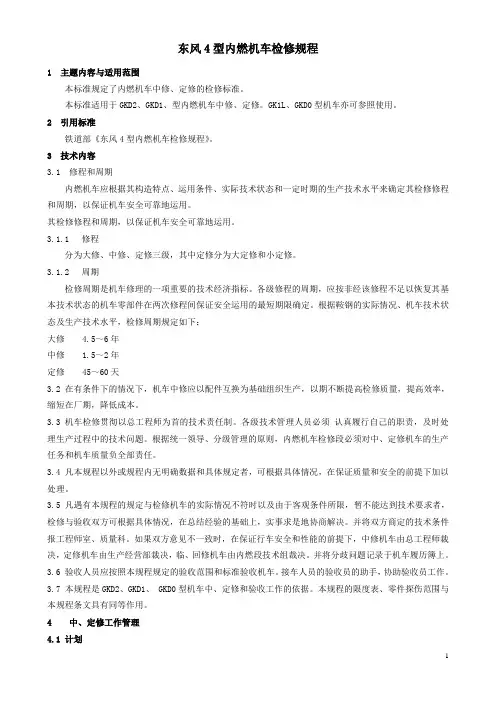

东风4型内燃机车检修规程
东风4型内燃机车检修规程1 主题内容与适用范围本标准规定了内燃机车中修、定修的检修标准。
本标准适用于GKD2、GKD1、型内燃机车中修、定修。
GK1L、GKD0型机车亦可参照使用。
2 引用标准铁道部《东风4型内燃机车检修规程》。
3 技术内容3.1 修程和周期内燃机车应根据其构造特点、运用条件、实际技术状态和一定时期的生产技术水平来确定其检修修程和周期，以保证机车安全可靠地运用。
其检修修程和周期，以保证机车安全可靠地运用。
3.1.1修程分为大修、中修、定修三级，其中定修分为大定修和小定修。
3.1.2周期检修周期是机车修理的一项重要的技术经济指标。
各级修程的周期，应按非经该修程不足以恢复其基本技术状态的机车零部件在两次修程间保证安全运用的最短期限确定。
根据鞍钢的实际情况、机车技术状态及生产技术水平，检修周期规定如下：大修 4.5～6年中修 1.5～2年定修 45～60天3.2 在有条件下的情况下，机车中修应以配件互换为基础组织生产，以期不断提高检修质量，提高效率，缩短在厂期，降低成本。
3.3 机车检修贯彻以总工程师为首的技术责任制。
各级技术管理人员必须认真履行自己的职责，及时处理生产过程中的技术问题。
根据统一领导、分级管理的原则，内燃机车检修段必须对中、定修机车的生产任务和机车质量负全部责任。
3.4 凡本规程以外或规程内无明确数据和具体规定者，可根据具体情况，在保证质量和安全的前提下加以处理。
3.5 凡遇有本规程的规定与检修机车的实际情况不符时以及由于客观条件所限，暂不能达到技术要求者，检修与验收双方可根据具体情况，在总结经验的基础上，实事求是地协商解决。
并将双方商定的技术条件报工程师室、质量科。
如果双方意见不一致时，在保证行车安全和性能的前提下，中修机车由总工程师裁决，定修机车由生产经营部裁决，临、回修机车由内燃段技术组裁决。
并将分歧问题记录于机车履历簿上。
3.6 验收人员应按照本规程规定的验收范围和标准验收机车。
内燃机车中修CZDF型常用制动装置(1、3、8号阀)车下检修作业指导书
4. 故 障 塞 门 阀 门、阀口无锈 蚀、损伤，内部 通路通畅，无积
6.检查弹簧状态。
垢。
5.弹簧无锈蚀、
断裂、变形。
-9-
防火
动芯
用压缩空气吹扫 板块内部管路
弹簧
先导阀 阀体
弹簧
胶垫
故障 塞门
阀门
序 作业 工具 号 工序 材料
作业步骤
质量标准 关键 风险 工序 提示
作业图示
1．内部管路及
检修 CZDF-1/8 常用制动阀：
态良好。
钳工台清洁无 杂物等, 工具 及常用材料摆 放整齐。相关工 具作用良好, 游标卡尺在检 验有效期内，检 查橡胶件无损 伤、老化及毛 刺。
1 准备
干燥压 缩 空 用干燥压缩空气吹扫，白绸布擦 气、毛 净外部油污和灰尘，外观检查配件表 刷、白 面状态。 绸布
外观清洁 度应达到Ⅲ级： 用手擦拭无污 染。
<1.40 ｍ ｍ ， 立 管报废，>1.4ｍ
ｍ时可挫修推
杆。
立管
作业图示
上、下 阀与阀 口开度
上阀
CZDF-8 常 用制动阀 线圈
L值
1. 试验 CZDF-3 常用制动阀：
检查动作灵活、
5 试验 试验台
在试验台上进行。接通电源及风 风 路 开 闭 状 态
路进行试验。
良好、无漏泄。
- 12 -
CZDF-3 常 用制动阀
拆卸时不 得损伤配件。
阀活塞拔出
作业步骤
质量标准 关键 风险 工序 提示
立管
作业图示
分解 CZDF-1/8 常用制动阀：
用扳手将防护板拆下。
2
分解
扳手、 内六角 扳手、 螺丝刀
内燃机车辅修作业指导书(DF4B、DF12机车交验)
蓄电池单节无泄漏；
连接螺栓紧固；
连线应无破损、端子良好。
机车速度传感器检查
轴端安装应紧固；
电线连接状态良好。
防护罩无损伤。
牵引电机及其悬挂装置检查
电机大线线号齐全、连接良好。
大线接线盒螺栓应紧固。
大线卡子及吊链良好。
大线木夹良好、螺栓紧固。
电机大小端盖螺栓紧固良好。
换向器表面光滑。
滑轮无卡滞。
总风缸及管路检查
总风缸安装应牢固。
总风缸卡带螺丝紧固，开口销良好。
总风缸排水阀及排水管良好。
管卡安装良好。
高压保安阀安装良好，铅封良好。
管路无泄漏。
风压继电器安装良好。
百叶窗检查
窗框安装螺丝紧固。
叶片装配转动灵活。
拉杆销与拉杆卯固。
拉拉杆时叶片转动灵活。
叶片安装螺丝紧固。
叶片间搭接良好无缝隙。
内燃机车辅修作业指导书
内燃机车辅修作业指导书
编号：
版本：201309
系统：DF4B、DF12机车交验
部件：
适用范围：DF4B、DF12型内燃机车交验
作业工种：
作业工装：
作业材料：
编制依据：
成都机务段内燃机车车上检修工艺（成机技〔2013〕21号）
安全风险提示：
1.易燃品按规定存放、领用。
2.作业区禁止烟火。
3.按规定穿戴安全防护用品和使用劳动保护用品。
4.作业前检查所使用工具，禁止使用不合格工具。
编制
审核
批准
日期
序号
作业项目
工具及
材料
作业步骤
质量标准
备注
作业图示
1

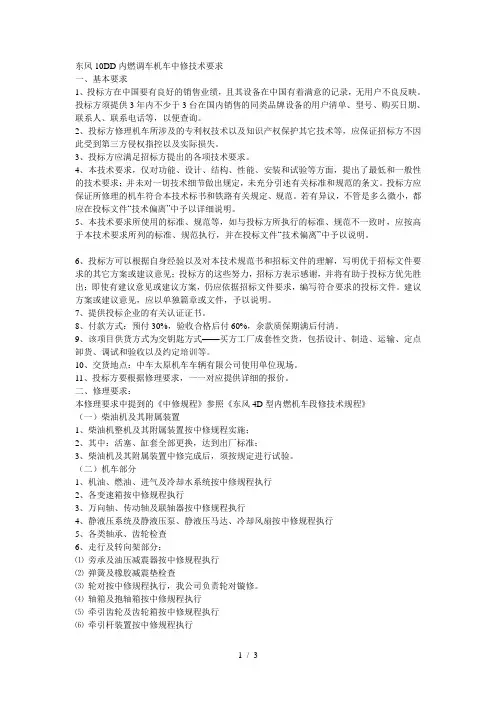

东风10DD内燃调车机车中修技术要求
