机械设计基础计算试题
机械设计基础典型试题和答案
机械设计基础典型试题1一、填空题：（每题2分,共20分）1、设计时凸轮的轮廓曲线取决于_______________________________________。
2、渐开线齿廓形状取决于________大小。
3、普通螺纹的牙型为_______________形。
4、刚性联轴器无补偿__________的能力。
5、当滚子链的链节数为奇数时.接头要用_____________________。
6、阿基米德蜗杆在轴面的齿廓为______________________________。
7、槽轮轮机构常由___________________________________等组成。
8、滚动轴承72211AC中“11”表示___________________9、斜齿轮的____________参数为标准参数.____________参数为计算参数。
10、所谓高副就是指两构件的直接接触为_______________________。
二、判断题：（每题5分,共25分）1．（）根据曲柄存在的条件已判定铰接四杆机构中存在曲柄.则此机构是不会成为双摇杆机构的。
2．（）普通平键联接是依靠键的上下两面的摩擦力来传递扭距的。
3．（）三角形螺纹具有较好的自锁性能。
螺纹之间的摩擦力及支承面之间的摩擦力都能阻止螺母的松脱。
所以就是在振动及交变载荷作用下.也不需要防松。
4．（）m.d.ha＊ c＊都是标准值的齿轮是标准齿轮。
5．（）渐开线标准直齿圆柱齿轮传动.由于安装不准确.产生了中心距误差.但其传动比的大小仍保持不变。
三、简答题：（20分）1、简述滚动轴承的3类、6类、7类的类型名称及应用特点。
2、分析比较带传动的弹性滑动和打滑现象。
四、综合题（1 题2分.2题8分.3题5分.共15分）已知一四杆机构各杆长为AB = 50㎜ .BC = 90㎜ .CD = 80㎜.AD = 100 ㎜。
1、以何杆为机架杆时可得到双曲柄机构？2、若以AD杆为机架杆.此机构为什么机构？用作图法求作极位夹角.并计算行程速比系数K。
机械设计基础试题试题库及答案
机械设计基础试题库及答案一、判断(每题一分)1、一部机器可以只含有一个机构，也可以由数个机构组成。
……（√2、机器的传动部分是完成机器预定的动作，通常处于整个传动的终端。
（×）4、机构是具有确定相对运动的构件组合。
………………………………（√）5、构件可以由一个零件组成，也可以由几个零件组成。
………………（√）6、整体式连杆是最小的制造单元，所以它是零件而不是构件。
……（×）7、连杆是一个构件，也是一个零件。
………………………（√）8、减速器中的轴、齿轮、箱体都是通用零件。
……………………………（×）二、选择(每题一分)1、组成机器的运动单元体是什么？（ B ）A．机构 B．构件 C．部件 D．零件2、机器与机构的本质区别是什么？（ A ）A．是否能完成有用的机械功或转换机械能 B．是否由许多构件组合而成C．各构件间能否产生相对运动 D．两者没有区3、下列哪一点是构件概念的正确表述？（ D ）A．构件是机器零件组合而成的。
B．构件是机器的装配单元C．构件是机器的制造单元 D．构件是机器的运动单元4、下列实物中，哪一种属于专用零件？（ B ）A．钉 B．起重吊钩 C．螺母 D．键5、以下不属于机器的工作部分的是（ D ）A．数控机床的刀架 B．工业机器人的手臂C．汽车的轮子 D．空气压缩机三、填空(每空一分)1、根据功能，一台完整的机器是由（动力系统）、（执行系统）、（传动系统）、（操作控制系统）四部分组成的。
车床上的主轴属于（执行）部分。
2、机械中不可拆卸的基本单元称为（零件），它是（制造）的单元体3、机械中制造的单元称为（零件），运动的单元称为（构件），装配的单元称为（机构）。
4、从（运动）观点看，机器和机构并无区别，工程上统称为（机械）。
5.机器或机构各部分之间应具有_相对__运动。
机器工作时，都能完成有用的__机械功___或实现转换__能量___。
2 平面机构一、填空题(每空一分)2.两构件之间以线接触所组成的平面运动副，称为高副，它产生 1 个约束，而保留 2 个自由度。
《机械设计基础》典型试题及答案(10套)
《机械设计基础》典型试题1一.填空1.一平面铰链四杆机构的各杆长度分别为a=350,b=600,c=200,d=700；(1) 当取c 杆为机架时，它为何种具体类型？___________；（2）当取d杆为机架时，则为___________。
2.曲柄摇杆机构中，摇杆为主动件时，___________死点位置。
（A）不存在（B）曲柄与连杆共线时为（C）摇杆与连杆共线时为3.为保证四杆机构良好的机械性能，___________不应小于最小许用值。
（A）压力角（B）传动角（C）极位夹角4.___________决定了从动杆的运动规律。
（A）凸轮转速（B）凸轮轮廓曲线（C）凸轮形状5.凸轮机构中，凸轮基圆半径愈___________，压力角愈___________ ，机构传动性能愈好。
6.紧键联接与松键连联接的主要区别在于：前者安装后，键与键槽之间就存在有___________。
(A) 压紧力(B) 轴向力(C) 摩擦力7.链“B18X80”的含义是_______________________。
8.螺纹联接是指___________________________。
螺旋传动是指___________________________。
9.螺纹的公称直径是指它的_______，螺纹“M12X1.5”的含义为_______________________。
10.采用螺纹联接时，若被联接件总厚度较大，切材料较软，在需要经常装卸的情况下，宜采用_______________________。
用于薄壁零件联接的螺纹，宜采用_______________________。
(A) 螺栓联接(B) 双头螺栓联接(C) 螺钉联接(D) 三角形细牙螺纹(E) 三角形粗牙螺纹(F) 矩形螺纹11.某调整螺纹，采用双头粗牙螺纹，螺距为3mm，为使螺母相对螺杆沿轴向移动12mm，则螺杆应转_________圈。
12.国标规定，三角带有___________七种类型，代号‘B2240’表示_______________________。
机械设计基础试题含答案)
机械设计基础试卷1一、选择题：本大题共15个小题，每小题3分，共45分。
在每小题给出的四个选项中，只有一项符合题目的要求，把所选择项前的字母填在题后的括号内。
1．下列铰链四杆机构中，能实现急回运动的是A．双摇杆机构 B.曲柄摇杆机构C．双曲柄机构 D.对心曲柄滑块机构【】2．平面连杆机构中，当传动角γ较大时，则A．机构的传力性能较好 B. 机构的传力性能较差C．可以满足机构的自锁要求 D.机构的效率较低3．当一对渐开线齿轮制成后，即使两轮的中心距稍有改变，其角速度比仍保持原值不变，原因是：A. 压力角不变B. 啮合角不变C．节圆半径不变 D. 基圆半径不变【】4．渐开线齿轮实现连续传动时，其重合度为A．ε<0 B.ε=0 C.ε<1 D. ε≥1 【】5. 塑性材料制成的零件进行静强度计算时，其极限应力为A．σB B. σsC. σD. σ－1【】6. 下列四种螺纹中，自锁性能最好的是A．粗牙普通螺纹 B.细牙普通螺纹C．梯形螺纹 D.锯齿形螺纹【】7．普通平键联接在选定尺寸后，主要是验算其A．挤压强度 B. 剪切强度C．弯曲强度 D. 耐磨性【】8．一对相啮合的圆柱齿轮的Z2>Z1，b1>b2,其接触应力的大小是A．σH1<σH2B. σH1>σH2C. σH1=σH2D. 可能相等，也可能不等【】9．实际齿数相同时，直齿圆柱齿轮、斜齿圆柱齿轮和直齿圆锥齿轮三者齿形系数之间的关系为A ．直齿圆柱齿轮的最大 B. 斜齿圆柱齿轮的最大C ．直齿圆锥齿轮的最大 D. 三者数值相同【 】10．在润滑良好的条件下，为提高蜗杆传动的啮合效率，可采用的方法为： A ．减小齿面滑动速度υsB. 减少蜗杆头数Z 1C ．增加蜗杆头数Z 1 D. 增大蜗杆直径系数q【 】11. 带传动中，弹性滑动 A ．在张紧力足够时可以避免 B ．在传递功率较小时可以避免 C ．在小带轮包角足够大时可以避免 D．是不可避免【 】12．带传动作减速传动时，带的最大应力σmax等于A.σ1+σb1+σ cB. σ1+σb2+σcC. σ2+σb1+σcD. σ2+σb2+σc【 】13. 转轴的变曲应力为A ．对称循环变应力 B.脉动循环变应力C ．非对称循环变应力 D.静应力【 】14．在基本额定动载荷C 作用下，滚动轴承的基本额定寿命为106转时，其可靠度为 A ．10% B. 80% C.90% D.99%【 】15．在圆柱形螺旋拉伸（压缩）弹簧中，弹簧指数C 是指 A ．弹簧外径与簧丝直径之比值 B ．弹簧内径与簧丝直径之比值 C ．弹簧自由高度与簧丝直径之比值 D．弹簧中径与簧丝直径之比值【 】二、填空题：本大题共10个小题，每空1分，共20分。

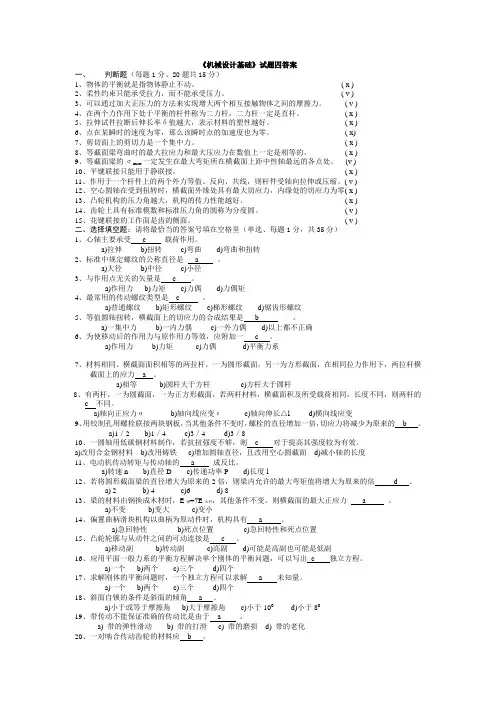

《机械设计基础》试题四答案
《机械设计基础》试题四答案一、判断题（每题1分、20题共15分）1、物体的平衡就是指物体静止不动。
( x )2、柔性约束只能承受拉力，而不能承受压力。
( v )3、可以通过加大正压力的方法来实现增大两个相互接触物体之间的摩擦力。
( v )4、在两个力作用下处于平衡的杆件称为二力杆，二力杆一定是直杆。
( x )5、拉伸试件拉断后伸长率δ值越大，表示材料的塑性越好。
( x )6、点在某瞬时的速度为零，那么该瞬时点的加速度也为零。
( x)7、剪切面上的剪切力是一个集中力。
( x )8、等截面梁弯曲时的最大拉应力和最大压应力在数值上一定是相等的。
( x )9、等截面梁的ζmax一定发生在最大弯矩所在横截面上距中性轴最远的各点处。
(v )10、平键联接只能用于静联接。
( x )11、作用于一个杆件上的两个外力等值、反向、共线，则杆件受轴向拉伸或压缩。
( v )12、空心圆轴在受到扭转时，横截面外缘处具有最大切应力，内缘处的切应力为零( x )13、凸轮机构的压力角越大，机构的传力性能越好。
( x )14、齿轮上具有标准模数和标准压力角的圆称为分度圆。
( v )15、花键联接的工作面是齿的侧面。
( v )二、选择填空题：请将最恰当的答案号填在空格里（单选、每题1分，共35分）1、心轴主要承受 c 载荷作用。
a)拉伸b)扭转c)弯曲d)弯曲和扭转2、标准中规定螺纹的公称直径是 a 。
a)大径b)中径c)小径3、与作用点无关的矢量是 c 。
a)作用力b)力矩c)力偶d)力偶矩4、最常用的传动螺纹类型是 c 。
a)普通螺纹b)矩形螺纹c)梯形螺纹d)锯齿形螺纹5、等值圆轴扭转，横截面上的切应力的合成结果是 b 。
a)一集中力b)一内力偶c)一外力偶d)以上都不正确6、为使移动后的作用力与原作用力等效，应附加一 c 。
a)作用力b)力矩c)力偶d)平衡力系7、材料相同、横截面面积相等的两拉杆，一为圆形截面，另一为方形截面，在相同拉力作用下，两拉杆横截面上的应力 a 。
《机械设计基础》试题及答案(精选篇)
《机械设计基础》试题及答案(精选篇)一、选择题（每题2分，共20分）1. 下列哪个选项不是机械设计的基本要求？A. 安全可靠性B. 经济性C. 美观性D. 可维修性答案：C2. 在机械设计中，下列哪个零件主要用于传递运动和动力？A. 螺纹B. 键C. 轴承D. 齿轮答案：D3. 下列哪个传动方式属于有级传动？A. 链传动B. 齿轮传动C. 摩擦轮传动D. 皮带传动答案：B4. 在机械设计中，下列哪个机构用于实现间歇运动？A. 凸轮机构B. 齿轮机构C. 摇杆机构D. 槽轮机构答案：D5. 下列哪个材料具有较高的弹性模量？A. 钢B. 铝C. 铜D. 塑料答案：A6. 在机械设计中，下列哪个因素对零件疲劳强度影响最大？A. 材料的疲劳极限B. 零件尺寸C. 表面粗糙度D. 零件的工作条件答案：D7. 下列哪个零件主要用于连接两根轴？A. 联轴器B. 轴承C. 齿轮D. 键答案：A8. 在机械设计中，下列哪个零件主要用于减少摩擦和磨损？A. 滑动轴承B. 滚动轴承C. 齿轮D. 皮带答案：B9. 下列哪个机构可以实现快速返回？A. 凸轮机构B. 齿轮机构C. 摇杆机构D. 槽轮机构答案：A10. 在机械设计中，下列哪个零件主要用于支撑和固定其他零件？A. 螺纹B. 键C. 轴承D. 垫片答案：C二、填空题（每题2分，共20分）1. 机械设计的基本要求包括：安全可靠性、经济性、（）、可维修性。
答案：美观性2. 机械设计中常用的传动方式有：齿轮传动、（）、（）、（）。
答案：链传动、摩擦轮传动、皮带传动3. 零件的疲劳强度主要取决于：材料的疲劳极限、（）、（）、（）。
答案：零件尺寸、表面粗糙度、零件的工作条件4. 机械设计中的常用机构有：凸轮机构、（）、（）、（）。
答案：齿轮机构、摇杆机构、槽轮机构5. 在机械设计中，常用的连接零件有：螺栓、（）、（）、（）。
答案：螺母、垫圈、键三、判断题（每题2分，共20分）1. 机械设计中的安全可靠性是首要考虑的因素。
机械设计基础试题(含答案)
机械设计基础试卷1一、选择题：本大题共15个小题，每小题3分，共45分。
在每小题给出的四个选项中，只有一项符合题目的要求，把所选择项前的字母填在题后的括号内。
1．下列铰链四杆机构中，能实现急回运动的是A．双摇杆机构 B.曲柄摇杆机构C．双曲柄机构 D.对心曲柄滑块机构【】2．平面连杆机构中，当传动角γ较大时，则A．机构的传力性能较好 B. 机构的传力性能较差C．可以满足机构的自锁要求 D.机构的效率较低3．当一对渐开线齿轮制成后，即使两轮的中心距稍有改变，其角速度比仍保持原值不变，原因是：A. 压力角不变B. 啮合角不变C．节圆半径不变 D. 基圆半径不变【】4．渐开线齿轮实现连续传动时，其重合度为A．ε<0 B.ε=0 C.ε<1 D. ε≥1 【】5. 塑性材料制成的零件进行静强度计算时，其极限应力为A．σB B. σs C. σ0 D. σ－1【】6. 下列四种螺纹中，自锁性能最好的是A．粗牙普通螺纹 B.细牙普通螺纹C．梯形螺纹 D.锯齿形螺纹【】7．普通平键联接在选定尺寸后，主要是验算其A．挤压强度 B. 剪切强度C．弯曲强度 D. 耐磨性【】8．一对相啮合的圆柱齿轮的Z2>Z1，b1>b2,其接触应力的大小是A．σH1<σH2 B. σH1 >σH2C. σH1=σH2D. 可能相等，也可能不等【】9．实际齿数相同时，直齿圆柱齿轮、斜齿圆柱齿轮和直齿圆锥齿轮三者齿形系数之间的关系为A．直齿圆柱齿轮的最大 B. 斜齿圆柱齿轮的最大C．直齿圆锥齿轮的最大 D. 三者数值相同【】10．在润滑良好的条件下，为提高蜗杆传动的啮合效率，可采用的方法为：A．减小齿面滑动速度υs B. 减少蜗杆头数Z1C．增加蜗杆头数Z1 D. 增大蜗杆直径系数q 【】11. 带传动中，弹性滑动A．在张紧力足够时可以避免B．在传递功率较小时可以避免C．在小带轮包角足够大时可以避免D．是不可避免【】12．带传动作减速传动时，带的最大应力σmax等于A.σ1+σb1+σ cB. σ1+σb2+σ cC. σ2+σb1+σ cD. σ2+σb2+σc 【】13. 转轴的变曲应力为A．对称循环变应力 B.脉动循环变应力C．非对称循环变应力 D.静应力【】14．在基本额定动载荷C作用下，滚动轴承的基本额定寿命为106转时，其可靠度为A．10% B. 80% C.90% D.99% 【】15．在圆柱形螺旋拉伸（压缩）弹簧中，弹簧指数C是指A．弹簧外径与簧丝直径之比值B．弹簧内径与簧丝直径之比值C．弹簧自由高度与簧丝直径之比值D．弹簧中径与簧丝直径之比值【】二、填空题：本大题共10个小题，每空1分，共20分。
机械设计基础试题及解析
机械设计基础试题及解析一、轮系的计算1．在图示轮系中，已知各轮齿数为Z1=Z3=30，Z2=90，Z2’=40，Z3’=40，Z４=30，试求传动比i1H，并说明Ｉ、Ｈ轴的转向是否相同？2．在图示轮系中，已知各轮齿数为Z1 =15，Z2=20， Z2’ = Z3’= Z４=30， Z3=40，Z 5= 90，试求传动比IⅠⅡ，并说明Ｉ、Ⅱ轴的转向是否相同？3.在图示轮系中，已知各轮齿数为Z1=1（右旋蜗杆）， Z2=40 ，Z2’= 24，Z3=72，Z,3=18，Z4= 114.1、该轮系属于何种轮系2、求轮系的传动比i1H，并在图中标出系杆Ｈ的转向。
4.在图示轮系中，已知各轮齿数为Z1= 20，Z 2=30，Z2’= 50， Z3=80， n1=50r/min，方向如图所示，试求nH的大小和方向。
5.在图示轮系中，已知各轮齿数为Z1= Z4=20，ⅠⅠⅡZ 2= Z 5=30，Z 3= Z 6=100，试求传动比i 1H 。
6.在图示轮系中，已知各轮齿数为Z 1=100， Z 2=40，Z 2’=30， Z 3=90， Z ,3=50， Z 4=2(右旋)， n 1=200r/min ，n 4=1250r/min ，转向如图所示，试求n Ｈ的大小及方向。
7.在图示轮系中，已知各轮齿数为Z 1=15， Z 2=25，Z 2’=20， Z 3=20， Z 4=60，Z 4’= 55， n 1=110r/min ，转向如图所示，试求n h 的大小及转向。
8.某起重装置，其运动简图所图所示，已知各轮齿数为Z 1=Z 2=20，Z 3=60，Z 4=2(蜗杆)， Z 5=40，n 1的转向如图所示，试求 1、该轮系属于何种轮系？ 2、i 15的大小;3、此时重物Ｗ是上升还是下落？三、作图题（按作图规则作图，图线清晰） 1.凸轮为一偏心圆盘。
圆盘半径Ｒ=25mm 心到圆盘中心的距离l AB =10mm 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
机械设计基础计算试题
导语：大家知道机械设计基础计算试题有哪些吗，不妨下面和小编来了解下吧。
机械设计基础计算试题一、单项选择题(本大题共20小题，每小题2分，共40分)
在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。
错选、多选或未选均无分。
1.机器中各制造单元称为( )
A.零件
B.构件
C.机件
D.部件
2.在平面机构中，每增加一个高副将引入( )
A.0个约束
B.1个约束
C.2个约束
D.3个约束
3.铰链四杆机构的死点位置发生在( )
A.从动作与连杆共线位置
B.从动件与机架共线位置
C.主动件与连杆共线位置
D.主动件与机架共线位置
4.在铰链四杆机构中，若最短杆与最长杆长度之和小于其它两杆长度之和，则要获得双摇杆机构，机架应取( ) A.最短杆 B.最短杆的相邻杆
C.最短杆的对面杆
D.无论哪个杆
5.凸轮机构的从动件选用等加速等减速运动规律时，其从动件的运动( )
A.将产生刚性冲击
B.将产生柔性冲击
C.没有冲击
D.既有刚性冲击又有柔性冲击
6.在单圆销的平面槽轮机构中，当圆销所在构件作单向连续转动时，槽轮的运动通常为( )
A.双向往复摆动
B.单向间歇转动
C.单向连续转动
D.双向间歇摆动
7.当两个被联接件均不太厚，便于加工通孔时，常采用( )
A.螺栓联接
B.螺钉联接
C.双头螺栓联接
D.紧定螺钉联接
8.普通平键传递扭矩是靠键的( )
A.顶面
B.底面
C.侧面
D.端面
9.V带传动工作时，与带轮轮槽接触的是带的( )
A.底面
B.顶面
C.两侧面
D.底面和两侧面
10.一对渐开线标准圆柱齿轮要正确啮合，一定相等的是( )
A.直径
B.宽度
C.齿数
D.模数
11.高速重载齿轮传动中，当散热条件不良时，齿轮的主要失效形式是( )
A.轮齿疲劳折断
B.齿面疲劳点蚀
C.齿面磨损
D.齿面胶合
12.一对双向运转的齿轮传动，工作时在轮齿根部所受的弯曲应力变化特征可简化为( )
A.对称循环变应力
B.脉动循环变应力
C.静应力
D.无规律变应力
13.对比较重要的蜗杆传动，最为理想的配对材料组合是( )
A.钢和铸铁
B.钢和青铜
C.钢和铝合金
D.钢和钢
14.在蜗杆传动中，当其它条件相同时，减少蜗杆头数，则传动效率( )
A.提高
B.降低
C.保持不变
D.或者提高，或者降低
15.在下列联轴器中，属于刚性联轴器的是( )
A.万向联轴器
B.齿式联轴器
C.弹性柱销联轴器
D.凸缘联轴器
16.按承受载荷的性质分类，双万向联轴器的中间轴属于( )
A.传动轴
B.心轴
C.转轴
D.钢丝软轴
17.高速、重载下工作的重要滑动轴承，其轴瓦材料宜选用( )
A.锡基轴承合金
B.铸锡青铜
C.铸铝铁青铜
D.耐磨铸铁
18.一向心角接触球轴承，内径85mm，正常宽度，直径系列3，公称接触角15°，公差等级为6级，游隙组别为2，其代号为( )
A.7317B/P62
B.7317AC/P6/C2
C.7317C/P6/C2
D.7317C/P62
19.角接触球轴承和圆锥滚子轴承的轴向承载能力随公称接触角α的减小而( )
A.增大
B.减小
C.不变
D.增大或减小随轴承型号而定
20.回转件动平衡条件是分布在回转件上的各个偏心质量的( )
A.离心惯性力合力为零
B.离心惯性力的合力矩为零
C.离心惯性力合力及合力矩均为零
D.离心惯性力的合力及合力矩均不为零
二、填空题(本大题共10小题，每小题1分，共10分)
请在每小题的空格中填上正确答案。
错填、不填均无分。
21.平面机构中，两构件通过面接触构成的运动副称为
___________。
22.在摆动导杆机构中，导杆摆角?=30°，则其行程速比系数K的值为___________。
23.棘轮机构中采用止回棘爪主要是为了___________。
24.螺栓联接防松的实质是为了防止螺纹副发生___________。
25.滚子链传动中，主要参数为___________，当其增大时，传递的功率也随着增大。
26.为了不产生过大的轴向力，在斜齿轮的基本参数中，___________不宜过大。
27.开式蜗杆传动的主要失效形式是齿面磨损和___________。
28.联轴器的型号是根据转矩、___________和被联接两轴的直径从标准中选取的。
29.根据滑动轴承工作时的润滑状态不同，可分为不完全液体润滑滑动轴承和___________滑动轴承。
30.若机械主轴的最大角速度为?max=55.5rad/s、最小角速度为?min=54.5 rad/s，则其速度不
均匀系数?=___________。
三、分析题(本大题共2小题，每小题6分，共12分)
31.已知在某二级斜齿圆柱齿轮传动中，1轮为主动轮，4轮的螺旋线方向和转动方向如题31图所示。
为了使Ⅱ轴轴
承上所承受的轴向力抵消一部分，试确定1、2两轮的螺旋线方向和转速方向，2、3两轮轴向力Fa2、Fa3的方向，并将其标在图中。
32.某气缸用z个小径为d1的普通螺栓联接，每个螺栓的剩余预紧力为F??,是单个螺栓轴向工作载荷F的1.5倍，已知螺栓的许用拉应力[σ]，试求该螺栓组联接所能承受的最大轴向工作载荷F∑。
四、计算题(本大题共4小题，每小题6分，共24分)
33.计算题33图所示机构的自由度，如有复合铰链、局部自由度或虚约束的地方请明确指出。
34.已知一对正常齿渐开线标准外啮合直齿圆柱齿轮传动，其模数m=4mm，压力角α=20°，*=1.0,中心距a=200mm,传动比i12=3,试求两轮的齿数z1、z2，分度圆直径d1、d2，齿顶圆ha直径da1、da2。
35.在题35图所示轮系中，已知各轮齿数为：z1=60,z2=15,z2′=30，z3=105,z4=35,z5=32。
试求传动比i15。
36.某工程机械传动中轴承配置形式如题36图所示。
已知轴承型号为30311，轴上的轴向外载荷FA=980N，方向如题36图所示，两轴承的径向载荷分别为Fr1=2568N，Fr，其中Y=1.6，判别系数e=0.37(当Fa/Fr≤e时，X=1,Y=0;2Y当Fa/Fr>e时，X=0.4,Y=1.6)。
试画出内部轴向力Fs的方向，
并计算轴承的当量动载荷P1、P2。
五、设计题(本大题共2小题，每小题7分，共14分)
37.题37图所示凸轮机构，已知凸轮的实际轮廓为一圆，圆心在点O′，凸轮绕轴心O逆时针转动，求：
(1)在图中作出凸轮机构的基圆、偏距圆;
(2)在图中作出凸轮在C点接触时推杆的位移s和压力角α;
(3)在图中作出凸轮与滚子从C点接触到D点接触时，凸轮的转角δ。
(不必作文字说明，但必须保留作图线。
)
38.在题38图所示结构中，编号指出错误的地方，并说明原因(不少于7处)。
a)、滚动轴承与轴的联接
b)、轴承盖与轴
c)、蜗轮齿圈与轮毂的过盈配合联接
d)、普通平键联接
e)、普通螺栓联接。
(注：不考虑轴承的润滑方式以及图中的倒角和圆角)。
