管状电加热器样本
常见电热管规格型号汇总
一、非标法兰电热管的报价非标法兰电热管的报价可以咨询我们，顶峰电热管给你满意的产品和适中的价格，稳定的质量！顶峰电热管供应非标法兰式电热管，法兰式电热管，这里云集了众多的非标法兰电热管供应商，非标法兰电热管采购商，非标法兰电热管制造商。
这是供应非标法兰式电热管的详细页面。
型号:客户要求。
顶峰电热管专业生产法兰式电热管和法兰电热管，可生产圆形、方形、非标法兰电热管，常用管径Φ8-Φ30，表面常用材质为304不锈钢、铁、铜、310S等，可按客户图纸非标生产非标法兰电热管。
二、非标法兰式电加热器产品概述：通过强迫对流或自然对流的方式对各种流动或静止的液体和气体进行加热。
非标法兰式电加热器是由多支加热管焊接在法兰上集中加热，主要用于敞开式、封闭式的溶液箱和循环系统中加热用。
三、非标法兰式电加热器实物展示图片四、非标法兰式电加热器产品5大特点：1. 体积小、加热功率大；表面功率大，是空气加热表面负荷的2 ～4倍。
2. 可在各种场合对各种介质进行加热，如防爆场合等；高度密集式、结构紧凑。
由于整体短而密集，故稳定性好，安装无需支架3. 选择进口及国内优质材料，科学的生产工艺，严格的质量管理，保证电热管优越的电气性能。
加热温度一般可达720℃4. 加热系统可以全自动化控制，包括通过DCS系统对电加热系统进行控制；5. 使用寿命长，具有多重的保护系统，安全可靠。
组合式大多采用氩弧焊接方式使电热管与法兰连接，也可利用紧固装置的形式，即每支电热管上焊有紧固件，然后与法兰盖采用螺母锁紧，管子与紧固件采用氩弧焊接，永不泄漏。
紧固件密封处采取科学的工艺，单支更换极为方便，大大节约以后的维修成本。
五、非标法兰式电加热器产品应用：适用于对各种容器、罐体、溶液槽的液体进行加热电除尘用电热管特点：1、电气性能稳定2、热效率高,比一般金属发热体节能30%以上,升温速度极快。
3、工作过程中光通量远远小于金属发热体的电热管，电热转换效率高达95%以上。
加 热 管 选 型 样 本
加热管选型样本JGYM3型管状电热元件产品详细介绍：JGYQ电加热器是我厂引进美国奥克莱公司及日本闵崎制作所的先进设备和技术制造的系列产器，结构新颖、器种规格齐全、性能指标高、质量稳定可靠，广泛应用于石油、化工、机械、冶金、技能、轻纺、家电、食品、烟草、医药等领域GYM3型电热元件，外壳材料为不锈钢，适用于不能进行两端接线的加热介质中工作。
最高工作温度为400°C，此型与适应热芯盒、射芯机用的管状电热元件。
JGYM3型管状电热元件技术参数型号电压（V）功率（KW）外形尺寸(mm)总长（L）发热长（L1）JGYM322015090±10JGYM3220200150±10JGYM3220300250±10JGYM3220350300±10JGYM3220450400±10JGYM3220550500±20JGYM3220650600±20JGYM3220750700±20JGYM3220850800±20JGYM32201000950±20JGYM322011001050±20管状电热元件JGYQ1.2.3型产品详细介绍：JGYQ电加热器是我厂引进美国奥克莱公司及日本闵崎制作所的先进设备和技术制造的系列产器，结构新颖、器种规格齐全、性能指标高、质量稳定可靠，广泛应用于石油、化工、机械、冶金、技能、轻纺、家电、食品、烟草、医药等领域JGYQ静止和流动的空气加热管，材质：碳钢和不锈钢最高温度400度，JGYQ产品有JGYQ1、2、3、4、5、6管状电热元件，用于安装在空气加热系统的吹风管道中，作吹送热空气用，也可作为各种烘箱、电炉的发热元件。
管子村料为10号钢，其最高工作温度为300度。
其主要技术数据见表：管状电热元件JGYQ1.2.3型技术参数型号电压（V）功率（KW）外型尺寸（mm)A B CGYQ1220490330-GYQ1220690530-GYQ2220490330200GYQ2220690530400GYQ3220590430300GYQ3220690530400GYQ3220790630500管状电热元件JGYQ4.5.6型产品详细介绍：JGYQ电加热器是我厂引进美国奥克莱公司及日本闵崎制作所的先进设备和技术制造的系列产器，结构新颖、器种规格齐全、性能指标高、质量稳定可靠，广泛应用于石油、化工、机械、冶金、技能、轻纺、家电、食品、烟草、医药等领域JGYQ静止和流动的空气加热管，材质：碳钢和不锈钢最高温度400度，JGYQ产品有JGYQ1、2、3、4、5、6管状电热元件，用于安装在空气加热系统的吹风管道中，作吹送热空气用，也可作为各种烘箱、电炉的发热元件。

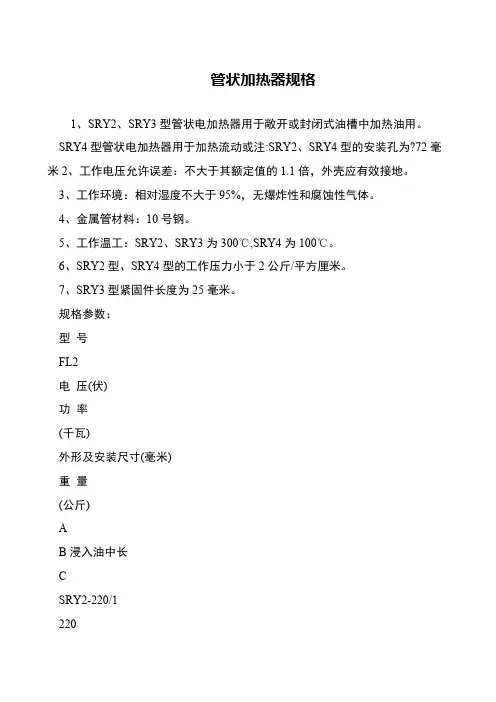

管状加热器规格
1、SRY2、SRY3 型管状电加热器用于敞开或封闭式油槽中加热油用。 SRY4 型管状电加热器用于加热流动或注:SRY2、SRY4 型的安装孔为?72 毫 米 2、工作电压允许误差：不大于其额定值的 1.1 倍，外壳应有效接地。 3、工作环境：相对湿度不大于 95%，无爆炸性和腐蚀性气体。 4、金属管材料：10 号钢。 5、工作温工：SRY2、SRY3 为 300℃,SRY4 为 100℃。 6、SRY2 型、SRY4 型的工作压力小于 2 公斤/平方厘米。 7、SRY3 型紧固件长度为 25 毫米。 规格参数： 型 号 FL2 电 压(伏) 功 率 (千瓦) 外形及安装尺寸(毫米) 重 量 (公斤) A B 浸入油中长 C SRY2-220/1 220
1125 875 1070 1.37 SRY4-220/5 220 5 697 620 “ 2.45 SRY4-220/62206807730”2.70SRY4-220/822081007930”3.05 tips:感谢大家的阅读，本文由我司收集整编。仅供参阅！
1 307 230 “ 1.45 SRY2-220/2 220 2 507 430 “ 1.90 SRY2-220/3 220 3 707 630 “ 2.35 SRY2-220/4 220 4 922 845 “
2.83 SRY3-220/1 220 1 625 375 570 0.77 SRY3-220/2 220 2 825 575 770 1.01 SRY3-220/3 220 220 4
一、SRY2SRY4浸入式管状电加热器用途
一、SRY2/SRY4浸入式管状电加热器用途：SRY2、SRY3型管状电加热器用于敞开式或封闭式的油槽中加热油用，SRY4型管状电加热组件用于加热流动或循环的油，固该型号加热器表面负荷较高，只适用于受热效果好的油液中使用。
加热器别名：护套式管状电加热器，浸入式电加热器，浸入式电加热管，管状电加热器，管状电加热器元件，风道式电加热器，护套式电加热器，管状加热器，防爆加热器，电加热器，护套式管状电加热器，电加热管，防爆电加热器，不锈钢电加热管，浸入式管状电加热器,法兰式电加热管,SRY2/SRY3/SRY4浸入式油加热器,防爆管道式电加热器参数应用范围：1、化工行业的化工物料升温加热、一定压力下一些粉末干燥、化工过程及喷射干燥。
2、碳氢化合物加热，包括石油原油、重油、燃料油、导热油、滑油、石腊等3、工艺用水、过热蒸汽、熔盐、氮（空）气、水煤气类等等需升温加热的流体加温。
4、由于采用先进的防爆结构，设备可广泛应用在化工、军工、石油、天然气、海上平台、船舶、矿区等需防爆场所。
防爆管道式电加热器参数概述：防爆管道式加热器的安装形式能直接加热待加热物质，并且可以在高温中进行周而复始的加热作用，节约能源。
有数据调查显示防爆管道式加热器比传统的加热器节省超过30%的生产成本；防爆管道式加热器控温精度高，能够快速稳定地升、降加热温度，十分适合自动化控制生产；该种加热器加热速度、保温效果俱佳，而现实的工作环境必然存在油、气等易燃易爆的物质，又会造成极大的安全隐患，因此防爆措施就显得尤为重要，所以在其接线盒安装了隔爆装置，能够消除电火花引爆的威胁，保障人身财产安全；即使在介质温度很高的时候，防爆管道式加热器表面温度依然可以保持在50℃左右；发热元件超出预定的温度时，其控温装置会自动将电源切断，防止发热元件烧坏，有效延长加热器使用寿命，经久耐用。
防爆管道式电加热器参数原理：流体防爆电加热器是一种消耗电能转换为热能，来对需加热物料进行加热。
中央空调管道式电加热器优秀文档
液功工用体耗作途温 最辅度大助160中连~瓦央96仅5接空℃在调电阀加门缆热开1度米改变时
功开耗启秒 最@大56工0瓦H仅作z, 在温阀门度开0度~改6变5℃时
用途辅助中运央输空调储加存热温度 -40~+65℃
条件 无腐蚀性，无爆炸性，非冷凝
液体温度 1~95℃
规格参数
工作压力 静压：20 bar 极限压力：100 bar 材质 阀体 青铜 阀节阀芯 RytonTM and NorylTM O 形圈 EPDM rubber 阀杆 不锈钢 行程 10 mm
阀中条用节央件途阀 空 无辅芯调腐助管R蚀 中功y道t性央o耗式n，空T电M无调最加a爆加n热大d炸热N器性o6r，瓦ylT非M仅冷凝在阀门开度改变时
功耗最大6运瓦仅行在时阀门间开开度改启变6时秒@ 60 Hz
工频作率压50力/60静H压z ：20 bar
功阀率节阀 10芯0KR开Wy（to启nkTVMA秒）an@d N5or0ylTHMz,
感谢观看
开启秒@ 50 Hz,
中功央耗空 最调大管6频瓦道仅率式在电5阀加0门热/6开器0度H改z 变时
运阀外运行节形输时 阀 尺 储 间芯寸存温开 R1标0y度t启0o签0n6-*4T秒30M0~红@0+a*6n65色d90℃0NH（ozrmylT）M
外运运中形行行央尺 时 时 空 寸间间调管1开 开控0道启启0制0式66*秒秒3电方0@@0加*式66热9000器HH（开zz m关）
中央空调管道式电加热器
简介
加工定制 是 品牌 前卫 型号 304不锈钢 功率 1பைடு நூலகம்0KW（kVA） 温度范围 95 外形尺寸 1000*300*690（m） 用途 辅助中央空调加热 工作电压 380V 连续使用寿命 连续
电加热器标准表
家用和类似用途器具耦合器 液体 加热器用（重量啮合式）耦合器的 () 特殊要求
汽轮机表面式给水加热器 性能试
验规程
()
汽油机用混合气加热器 型号编制 方法
()
汽油机用混合气加热器 技术条件 ()
汽车机用混合气加热器 试验方法 ()
电机用电加热器 第 1 部分：通用技 术条件
()
电机用电加热器 第 2 部分：普通型
量方法
infrared heater
红外辐射加热器寿命试验方法
Test method for lifetime of infrared heater
红外辐射加热器振动试验方法
Test method for vibration of infrared heater
红外辐射加热器表面温度分布测量 Measuring method for the surface temperature
红外辐射加热器电-热辐射转换效 率测量方法
Measuring method for electric-to-radiant power transfer efficiency of infrared heater
红外辐射加热器功率偏差检测方法 Measuring method for power deviation rate of infrared heater
电加热器标准表
中文名称
英文名称
电站在役给水加热器铁磁性钢管远 场涡流检验技术导则
()
建筑物电气装置第 7 部分:特殊装置 或场所的要求第 703 节:装有桑拿 浴加热器的场所
Electrical installations of buildings --Part 7:Requirements for special installations or locations--Section 703:Locations containing sauna heaters
热水器用管状加热器-最新国标
热水器用管状加热器1范围本文件规定了家用和类似用途热水器用管状加热器（以下简称“电热管”）的技术要求、试验方法、检验规则、标志、包装、运输、贮存。
本文件适用于家用和类似用途热水器用管状加热器。
本文件不适用于空调、洗衣机、洗碗机、微波炉、烤箱等用管状加热器。
2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。
其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括的所有修改单）适用于本文件。
GB/T2423.17—2008电工电子产品环境试验第2部分：试验方法试验Ka：盐雾GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划GB4706.1—2005家用和类似用途电器的安全第1部分：通用要求GB4706.12—2006家用和类似用途电器的安全储水式热水器的特殊要求GB/T17897—2016金属和合金的腐蚀不锈钢三氯化铁点腐蚀试验方法JB/T4088.1—2022日用管状电热元件第1部分：通用要求3术语和定义下列术语和定义适用于本文件。
3.1发热体heater将电能转化为热能的部件。
[来源：JB/T4088.1—2022，3.2]3.2电热管heating element具有金属外壳，且发热体（3.1）与金属外壳绝缘的管状电热元件。
3.3引出棒lead-out rod与发热体（3.1）有良好连接的金属零件；直接或通过连接于其上的插片、连接片、导线等连接件与电源进行连接。
[来源：JB/T4088.1—2022，3.3]3.4有效发热表面effective heating surface电热管（3.2）有效发热长度上所对应的金属管表面。
[来源：JB/T4088.1—2022，3.7，有修改]3.5表面有效负荷surface effective load电热管（3.2）有效发热表面（3.4）上单位面积的功率。
SRY6-5型带护套型电加热器结构
SRY6-5型带护套型电加热器结构
一、SRY6-5型带护套型电加热器用途：
主要用于液压润装置加热液压油，也可用于加热无腐蚀性的气体。
二、SRY6-5型带护套型电加热器结构：
SRY6-5型电加热器护套管直径为108mm，壁厚为5mm无缝钢管，加热芯子采用三支电热管为一个加热体，接线装置护罩采用不锈钢保护，能有效地保护接线装置的安全。
三、特点：
本电加热器加装护套后其加热面积大，传热快，能有效的防止被加热介质的碳化，因电加热器与箱体采用法兰对接，加热器与加热介质隔离，在维护时比较方便，修理时仅需抽出加热芯子，更换一个新的加热器即可。
四、SRY6-5型带护套型电加热器主要技术参数：
额定电压：单相220V 三相380V
表面发热功率： 4型5型≤1.8W 6型7型≤0.7W
传热温度：≤300℃
工作介质：矿物油
工作压力：≤0.8Mpa
注：选用时应根据加热介质的实际情况及设备的安装尺寸，表面发热功率尽可能选用每平方厘米≤0.7W。
接线时配电控制箱至电加热器应用合适的高温导线连接。
SRY6-5型带护套型电加热器技术指标：
