外立面铝合金门窗图纸审核工作指引
鄂南区域塑钢(铝合金)外窗工程标准指引(2021版)
感谢聆听！
鄂南区域运营管理条线
二、窗框安装检查要点
页码
110
2.2、窗框安装—工作面移交
外窗洞口工作面交接： 总承包单位需移交以下项目： 1）外窗洞口尺寸符合设计要求； 2）窗洞口三线完成（检查外窗控制线、建筑一米线、窗户进 深轴线）； 3）外窗洞口企口留设符合铝模深化图要求； 4）窗台设置混凝土压顶符设计合要求； 5）洞口两侧预埋混凝土块位置符合窗框固定片安装要求。 外窗单位逐项验收合格后，现场签订移交单。 依据： 《碧桂园鄂南区域工序交接单汇编版（2019版）》
页码
213
5.1、外窗节能工程、防火窗检查要点
（1）外窗节能工程检查要点： 1）建筑外外窗的抗风压性能、空气渗透性能和雨水渗漏性能及保温性能应经检测机构抽检合格； 2）外窗安装封堵完成后，可将手放至窗框与洞口缝隙位置，感应其气密性是否满足要求。 参考规范：《建筑节能工程施工质量验收规范》GB50411-2007
鄂南区域运营管理条线
四、玻璃、窗扇及五金件安装检查要点
页码
211
4.2、窗扇及五金件安装
（1）窗扇安装检查要点： 1）塑钢推拉外窗搭接密封性：
窗上下搭接量 A≥6mm，门上下搭接量 B≥8mm；推拉外 窗左右允许偏差±2mm；
2）平开外窗搭接密封性： 在框扇间夹上一张 A4 纸，再将窗扇完全关闭；如 A4 纸 能轻易抽出，则该测量点不合格，反之则该测量点合格。 （2）五金件安装检查要点：
δ＜25
确保表 1 要求的最小值，不能 保证其最小值的应剔凿并用水泥
砂浆粉刷平整
鄂南区域运营管理条线
三、窗框安装检查要点
页码
113
2.4、窗框安装—安装位置检查要点
检1：放线检查： ① 靠近洞口墙面找出水平基准线，洞口水平中心线： ② 多层/高层建筑可从顶层一次垂吊中心线； ② 用卷尺合线锤找出洞口两侧外窗框进出线。

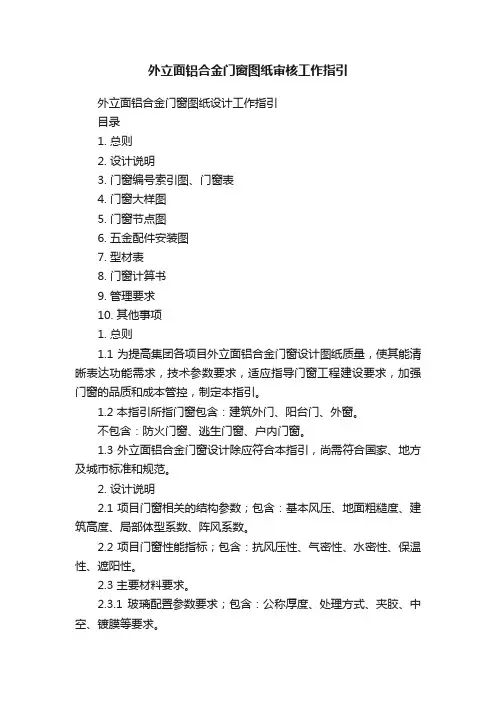

外立面铝合金门窗图纸审核工作指引
外立面铝合金门窗图纸审核工作指引外立面铝合金门窗图纸设计工作指引目录1. 总则2. 设计说明3. 门窗编号索引图、门窗表4. 门窗大样图5. 门窗节点图6. 五金配件安装图7. 型材表8. 门窗计算书9. 管理要求10. 其他事项1. 总则1.1 为提高集团各项目外立面铝合金门窗设计图纸质量，使其能清晰表达功能需求，技术参数要求，适应指导门窗工程建设要求，加强门窗的品质和成本管控，制定本指引。
1.2 本指引所指门窗包含：建筑外门、阳台门、外窗。
不包含：防火门窗、逃生门窗、户内门窗。
1.3 外立面铝合金门窗设计除应符合本指引，尚需符合国家、地方及城市标准和规范。
2. 设计说明2.1 项目门窗相关的结构参数；包含：基本风压、地面粗糙度、建筑高度、局部体型系数、阵风系数。
2.2 项目门窗性能指标；包含：抗风压性、气密性、水密性、保温性、遮阳性。
2.3 主要材料要求。
2.3.1 玻璃配置参数要求；包含：公称厚度、处理方式、夹胶、中空、镀膜等要求。
2.3.2 铝合金型材要求；包含：表面处理，铝材厚度。
铝合金型材可视面采用粉末喷涂，非见光位采用阳极氧化处理；铝门窗用型材采用6063-T5，壁厚除计算或试验确定外，其中门用型材主要受力部位基材最小实测壁厚应≥2.0mm，窗用型材主要受力部位基材最小实测壁厚应≮1.4 mm，其它型材基材最小实测壁厚应≮1.0mm。
2.3.3 密封胶条要求；包含：材质、硬度。
密封胶条应为硅酮或三元乙丙橡胶制品，承压变形（168小时）不可超过25%，并应与硅酮建筑密封胶相容。
2.3.4 紧固件要求；包含：材质。
紧固件要求选用奥氏体不锈钢304型紧固件。
3. 门窗编号索引图、门窗表3.1 门窗编号索引图需以建筑平面图为基础，标注门窗位置。
3.2 门窗编号表需体现：门窗洞口尺寸、门窗开启形式、索引位置、数量。
4. 门窗大样图4.1门窗大样图需体现：门窗洞口及门窗尺寸、门窗开启形式、执手高（相对室内完成面标高）、窗台或门槛高、塞缝尺寸。

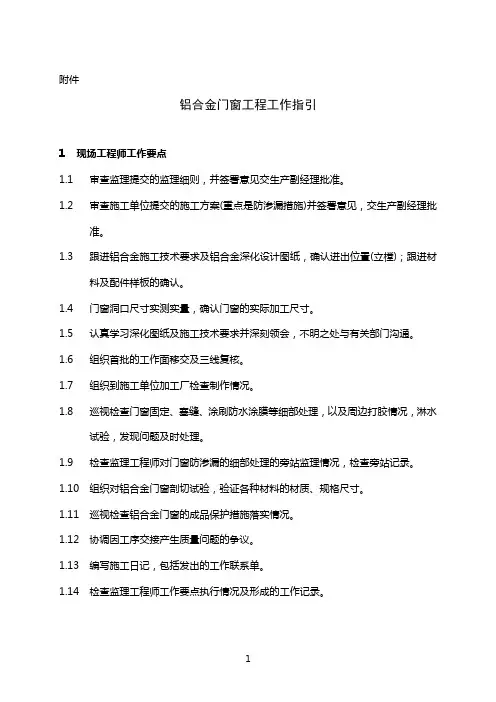

铝合金门窗工程工作指引
附件铝合金门窗工程工作指引1 现场工程师工作要点1.1 审查监理提交的监理细则，并签署意见交生产副经理批准。
1.2 审查施工单位提交的施工方案(重点是防渗漏措施)并签署意见，交生产副经理批准。
1.3 跟进铝合金施工技术要求及铝合金深化设计图纸，确认进出位置(立樘)；跟进材料及配件样板的确认。
1.4 门窗洞口尺寸实测实量，确认门窗的实际加工尺寸。
1.5 认真学习深化图纸及施工技术要求并深刻领会，不明之处与有关部门沟通。
1.6 组织首批的工作面移交及三线复核。
1.7 组织到施工单位加工厂检查制作情况。
1.8 巡视检查门窗固定、塞缝、涂刷防水涂膜等细部处理，以及周边打胶情况，淋水试验，发现问题及时处理。
1.9 检查监理工程师对门窗防渗漏的细部处理的旁站监理情况，检查旁站记录。
1.10 组织对铝合金门窗剖切试验，验证各种材料的材质、规格尺寸。
1.11 巡视检查铝合金门窗的成品保护措施落实情况。
1.12 协调因工序交接产生质量问题的争议。
1.13 编写施工日记，包括发出的工作联系单。
1.14 检查监理工程师工作要点执行情况及形成的工作记录。
2 施工管理要点2.1 施工准备2.1.1 材料（1）铝合金门窗的规格、型号应符合设计要求。
五金配件配套齐全，并具有产品的出厂合格证。
（2）防腐材料、保温材料、水泥、砂、连接铁件、连接板、焊条、密封膏、嵌缝膏、防锈漆、铁纱或钢纱等应符合图纸要求。
2.1.2 作业条件（1）结构质量经验收合格，工种质检办好交接手续。
（2）洞口移交应具体的条件：A．由主承建商按图示尺寸弹好窗中线，规定出进位线，并弹好室内+50cm水平线。
B．校核门窗洞口位置尺寸及标高是否符合设计图纸要求，如有问题应由主承建商提前进行剔凿或修补处理。
C．洞口与窗框距离，以10～25mm为宜。
缝隙过小应在洞口移交阶段先行剔凿，缝隙过大应先行修补。
一般在4Omm以内可以采用分次抹灰的方法进行处理。
如果缝隙超大，则应采用浇灌细石混凝土方式补足尺寸，同时还必须保证后浇混凝土与原来墙体之间紧密结合。
铝合金门窗工程质量控制办法
铝合金门窗设计条件包含：目录、总平面图、建造设计统一说明、建造装修作法表、平 面图、 立面图、 剖面图、 立面条件图、 门窗表及门窗大样、 阳台大样、 墙身大样、 楼梯大样、 与门窗相关的设计变更。
1、集团设计院进行外立面设计时，宜考虑设水平装饰线条，小高 层可设 1-2 条，高层可设 2-3 条，以消除因铝合金窗安装发生小量 偏位造成的外墙砖对缝偏差问题。
2、三层会验时，铝合金安装单位必须参加，进一步复核铝合金施铝合金施工单位职责7 天编制设计方案 (电子版)5 天2 天编制铝合金施 工图 (纸质版)5 天0 天修改、出图2 天2 天工程部及铝合 金施工单位地区公司总工室职责提供铝合金门窗 设 计条件(电子版)审查设计方案、 下发 审查意见2 天施工图审查、 报集团 设计院审批当天转发审核意见施工图确认、盖章、 下发集团设计院职责单体施工图审 核、下发施工图审批， 下发审核意见5 天工图的正确性以及各专业之间的一致性，如有问题及时由地区公司总 工室提出处理意见。
3、各单位须按上述流程及时间规定开展工作。
如有延误，地区公司总工室由综合计划部进行考核；集团建造设计院由管理中心进行考核。
4、地区公司报审的施工图，集团在审核过程中发现的图纸问题，如属地区公司总工室工作失职的，对总工室相关责任人进行问责处理。
在实际施工过程中发现图纸问题，属集团设计院工作失职的，对设计院相关责任人进行问责处理。
五大中心、独立会议酒店 综合楼 商业、幼中心儿园、小学封顶后封顶后外墙有保温 35 天开进场；始,推迟 10 天1.5 天/层层小高层、中高层高层封顶后45 天完成铝合金窗框安装进度 砌筑完成后进场， 5 天／层工程类别的开始时间 2天／35 天 备注别墅多层材料入场报验铝合金门窗安装工作面(含“三线”)交接验收铝合金门窗外框安装外框与墙体间塞缝或者打发泡济固定玻璃安装打外墙胶填框验收大面积安装前，在分段顶层(需避开装饰线)安装样板框，用大 线锤将样板框边线下引，并在每层窗口处划线，进行精确划线定位。
铝合金门窗安装工程监理细则
铝合金门窗安装工程监理细则1. 引言铝合金门窗作为建筑工程中常见的一种门窗材料，其安装过程需要严格遵循工程监理细则，以确保安装质量和工程进度。
本文介绍了铝合金门窗安装工程的监理细则，包括工程前期准备、施工过程监理、质量验收等内容，旨在指导监理人员进行有效的监督和管理。
2. 工程前期准备2.1 设计文件审查在进行铝合金门窗安装工程之前，监理人员应对设计文件进行审查。
主要审查内容包括设计图纸、材料清单、施工方案等，确保设计符合相关规范和标准，并与其他施工工程相协调。
2.2 材料试验及验收铝合金门窗材料的质量对于整个安装工程的质量至关重要。
监理人员应监督施工单位按要求进行材料试验，如铝合金材料的强度、密封性能等。
对试验合格的材料进行验收，并及时记录验收结果。
2.3 施工方案审查施工方案是指安装工程的具体施工方法和工序安排。
监理人员需要对施工方案进行审查，确保施工方案科学合理，并与设计文件相符。
重点关注门窗安装的顺序、支撑结构、密封处理等内容。
3. 施工过程监理3.1 施工单位管理监理人员应对施工单位进行全面管理，包括人员配备、资质要求等。
要确保施工单位具备相应的资质证书，并派遣合适的技术人员参与施工过程。
监理人员应定期进行现场巡查，检查施工人员的施工操作是否规范，并指导施工单位改进不足。
3.2 施工质量控制监理人员应对施工单位的施工质量进行监督和控制。
重点关注以下几个方面： - 安装位置和尺寸：检查门窗的安装位置是否符合设计要求，尺寸是否准确。
- 焊接和连接：监督施工单位进行焊接和连接工作，确保焊缝牢固且无裂纹。
-密封处理：检查门窗的密封处理是否完善，以确保门窗具备良好的隔音和防水性能。
- 表面处理：监督施工单位对门窗表面进行处理，包括喷涂、涂层等，确保表面平整且无明显缺陷。
3.3 安全管理安全管理是施工过程中的重要环节。
监理人员应密切关注施工单位的安全管理情况，检查施工现场是否设置了必要的警示标识和保护设施，是否存在危险隐患，以及施工人员是否佩戴个人防护装备等。
施工图纸会审工作指引
施工图纸会审工作指引一、引言施工图纸会审是工程项目建设中的一个重要环节，是确保工程质量、提高施工效率、控制工程成本的关键步骤。
本文旨在为施工图纸会审工作提供一套全面的指引，以确保项目参与各方对施工图纸的理解和掌握，从而保证项目的顺利进行。
二、施工图纸会审前的准备工作1、图纸接收与熟悉：项目负责人应确保所有参与会审的单位都已接收并熟悉施工图纸，以便在会审前对图纸有初步的理解。
2、收集疑问：在图纸接收后，项目负责人应要求所有参与单位在会审前将图纸中存在的疑问或建议进行汇总。
3、准备相关资料：项目负责人应准备好与施工图纸相关的设计说明、技术规范、工程量清单等资料，确保在会审过程中能提供必要的背景信息和数据。
三、施工图纸会审过程中的注意事项1、明确会审目的：在开始会审前，应明确会审的目的，包括对图纸的理解、找出图纸中的问题、确定施工方案等。
2、注重细节：在会审过程中，应图纸的细节，包括各专业之间的配合、施工流程的合理性、材料的选择等。
3、充分讨论：对于图纸中不明确或存在疑问的地方，应充分展开讨论，寻求最佳解决方案。
同时，应注重听取各方的意见和建议。
4、做好记录：在会审过程中，应指派专人做好记录，包括各方的发言、讨论的重点和结论等。
5、确定后续行动计划：对于会审中发现的问题或需要进一步澄清的地方，应明确后续的行动计划和责任人，以确保问题得到及时解决。
四、施工图纸会审后的工作跟进1、整理会议记录：会审结束后，应整理会议记录，形成正式的会议纪要，并发送给所有参与单位以供参考。
2、跟踪问题的解决情况：对于在会审中确定的问题或需要进一步澄清的地方，应定期跟踪问题的解决情况，确保问题得到及时解决。
3、总结经验教训：会审结束后，应对整个过程进行总结，分析存在的问题和不足之处，并提出改进措施。
同时，应将成功的经验和做法进行提炼和总结，以便在今后的项目中加以应用。
4、归档资料：对于会审过程中的资料和记录，应进行整理和归档，以便在今后的项目中进行查阅和参考。
外立面铝合金门窗图纸设计检查清单表(2019年版)
M.铝合金门窗五金配件实物样板
N.铝型材厂出示的开模图（要求铝合金型材厂，铝合金施工单位，监理，甲 方代表都有书面签字），表达米重及表面处理面域。
O.设计图纸的刻录光盘（份数同施工图纸套数一致） A.工程概况； B.设计范围； C.设计依据；
2
设计说 D.结构设计说明； 明部分 E.门窗系统性能设计说明；
项目名称
业主要求完成 的时间节点
备注
总则：1.幕墙设计提交阶段成果是指幕墙招标图设计和施工图设计的中间稿与终稿。 2.幕墙设计提交阶段成果时必须提交A3纸质图纸一份，并附上此要求的自检结果。 3.自检结果需由技术负责人签审。 工作内容
A、第一层平面图要有指北针。 B、第一层平面图要有大剖面图的剖切位置符号。
序号
设计公司总工
业主建筑师
幕墙专业人员
备注
2
C、每层平面图上的门窗幕墙分格尺寸要与轴线发生关系，确保每个面每个分格 关于平 均能通过轴线定位。 面图 D、在圆弧上是做成折线板块还是弧线板块要有区分。 E、每层平面图应有建筑标高。 F、在平面图上尽量能够表示门窗开启扇位置及开启方式。 A、第一层埋件图要有指北针。 B、每层埋件布置图上的分格尺寸要与轴线发生关系，确保每个面每个分格均能 通过轴线定位。 关于埋 件图 C、每层平面图均有结构标高。 D、埋件剖面图必须源引节点构造，索引清晰，局部放大尺寸标注准确。 E、埋件是顶埋、侧埋还是底埋表达清晰。 A、从平面拉线得真实立面，轴线齐全。 B、外轮廓及地面线用粗线表达。 C、面板填充选择恰当，有层次感，注明涂料、GRC、石材、玻璃还是铝板、不 锈钢。有无错漏。 D、每层均有建筑标高，幕墙竖向分格标注明确。 关于立 面图 E、配简单平面（key plan），立面在其上索引清晰。 F、材料文字标注详细准确。 G、门窗的式样与开启方式及位置必须在立面上表达出来。 H、如果建筑图提供的门窗大样分格差异很小而又不等分，应该将其调到等分。 I、排砖图清晰明确，布置合理，有无严格按照建筑师要求。 A、大样选择位置有代表性。 B、局部平面与局部剖面的轴线相匹配。 C、不同部位配多个局部平面与多个局部剖面。
(技术规范标准)(万科技术标准)铝合金部品标准图集使用指引
深圳区域本部页码：第1页共10页 Shenzhen Region, China VankeCo.,Ltd.铝合金部品标准图集使用指引一、目的和适用范围1.1.指导深圳区域各一线公司、各项目正确使用区域铝合金部品标准图集，该图集包括标准化铝合金门窗、栏杆、百叶三大部分。
1.2.各一线公司、各项目对标准图集和本技术标准有任何疑问，应及时与深圳区域工程及采购管理部联系。
合作方对标准图集和本技术标准有任何疑问，应及时向万科反应，否则视为接受。
1.3.铝合金部品标准图集由深圳区域工程及采购管理部、深圳万创共同编制，此图集作为深圳区域、各一线公司铝合金部品战略采购或集中采购的基础。
1.4.深圳区域各项目在建筑设计时应充分考虑标准化部品的应用，建筑产品标准化的项目应尽可能采用标准化部品，其中标准化门窗大样的使用不得小于80%。
二、铝合金门窗标准图集编制说明2.1.标准化门窗A、B、C三类铝合金部品标准图集按目标造价高低分为A（目标价格约400元/m2，按单玻计算，下同）、B（350元/m2）、C（300元/m2）三个档次，各档次分别一套图纸，A、B、C三套标准图集的门窗大样分格完全相同，价格差异主要体现在型材规格、配件档次、玻璃厚度上。
2.2.标准图集内容（1）每一套标准图集都包括设计总说明、标准化门窗大样、标准化门窗节点图、标准化型材线密度表、排水孔加工图、标准化铝合金门窗配置图、标准化门窗报价清单。
（2）具体项目进行铝合金二次设计时应仔细阅读设计总说明内容。
（3）标准化门窗大样、标准化型材线密度表、排水孔加工图可供项目直接使用，但不得改动，特殊情况须经区域工程及采购管理部审核。
（4）标准化铝合金门窗配置图列出洞口面积、开启面积、型材选择、配件清单表，供具体项目选择。
型材选择列出主要受力构件中竖挺、转角竖挺、中横挺的型材编深圳区域本部Shenzhen Region, China VankeCo.,Ltd.页码：第2页共10页号，以及在不同风压计算值情况下所加衬钢。
门窗施工图审查要点
门窗施工图审查要点
1、洞口尺寸
复核洞口尺寸是否与建筑施工图相符,并确认门窗的加工尺寸,一般按照洞口尺寸进行相应的缩口。
主要出问题的地方在左、右两侧,一般洞口左、右两侧比门窗框尺寸小2cm左右较为合适,主要是方便发泡剂的施打,若尺寸过小或者过大都应修正后方可进行门窗框的安装。
2、安装高度的确认
窗的安装高度,上口应以结构梁为基准进行安装,图纸设计中经常会出现结构与建筑不符的情况,如果建筑图纸中门窗上口的尺寸与结构梁标高相差10cm以内的,建议直接按结构梁为基准进行安装;超过的,则建议增加过梁。
在结构施工时应仔细核查建筑图纸与结构图纸,如果存在此种情况,建议结构梁直接下挂相差高度。
门安装高度以室内地坪为参考,考虑后期业主装修层厚度后确定。
住宅外窗深化设计的审核及施工控制
住宅外窗深化设计的审核及施工控制社会分工越来越细，住宅工程从设计到施工牵涉到的单位越来越多，设计院也从综合性的群体逐步演变成专业的公司，工程设计单位往往对主体结构、系统进行设计，很多工程都需要专业厂家深化设计。
专业单位一般对本行业比较熟悉，也更能合理的设计施工，但是也存在良莠不齐的现象，造成许多安全隐患，比如外窗。
外窗深化设计看似简单，但是没有一定的力学功底很难进行设计计算，而随着建筑业的发展，门窗往往越做越大，如果不加以重视，会出现门窗框料及玻璃强度不足的现象，同时门窗设计常常由门窗安装单位进行，其中标时一般门窗图纸深化比较浅，中标后考虑到自己的利益，考虑到不涉及到房倒屋塌的安全隐患，门窗深化设计上则尽量节省，因此对门窗设计质量控制我们要非常关注。
同时，根据工程经验，外窗淋水试验时漏水问题也比较突出，因此对外窗质量控制要从设计深化开始到施工全过程，决不能掉以轻心。
一、门窗的深化设计控制（一）门窗深化设计过程中容易出现的问题1.门窗结构计算书不具备代表性，用小窗型代替大窗型；2.对荷载的取值有不准确现象，甚至不考虑荷载组合情况；3.材料强度取值错误，有以小代大的情形。
上述问题出现是与深化设计单位低价中标、并心存侥幸分不开的，有些人对结构安全度的认识也是片面的，他们错误地认为风荷载、地震荷载以及自重荷载不会很凑巧的同时出现，也有些设计深化人员经验不足、没有深厚的深化能力。
（二）、深化设计审核控制的依据审核依据：设计院的工程设计图纸；国家、行业和地方有关铝门窗、玻璃幕墙技术规范及建筑玻璃工程技术规范（规程）等。
（三）、主要的审核控制点1、关键做好结构深化设计计算书的审核，计算书是门窗设计的基础工作，关系到安全及经济性，要作为审核的重点，具体应从如下方面进行审核：（1）铝门窗采用结构框料系列及计算；包括水平及垂直框料，主要是审查所选取的框料有没有体表性，能不能涵盖所有窗型。
（2）玻璃的规格及计算，玻璃计算对框支撑结构体系应采用按照四面简支计算，也应审查计算是不是具有体表性，能不能全面涵盖所有窗型。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
外立面铝合金门窗图纸设计工作指引
目录
1. 总则
2. 设计说明
3. 门窗编号索引图、门窗表
4. 门窗大样图
5. 门窗节点图
6. 五金配件安装图
7. 型材表
8. 门窗计算书
9. 管理要求
10. 其他事项
1. 总则
1.1 为提高集团各项目外立面铝合金门窗设计图纸质量，使其能清晰表达功能需求，技术参数要求，适应指导门窗工程建设要求，加强门窗的品质和成本管控，制定本指引。
1.2 本指引所指门窗包含：建筑外门、阳台门、外窗。
不包含：防火门窗、逃生门窗、户内门窗。
1.3 外立面铝合金门窗设计除应符合本指引，尚需符合国家、地方及城市标准和规范。
2. 设计说明
2.1 项目门窗相关的结构参数；包含：基本风压、地面粗糙度、建筑高度、局部体型系数、阵风系数。
2.2 项目门窗性能指标；包含：抗风压性、气密性、水密性、保温性、遮阳性。
2.3 主要材料要求。
2.3.1 玻璃配置参数要求；包含：公称厚度、处理方式、夹胶、中空、镀膜等要求。
2.3.2 铝合金型材要求；包含：表面处理，铝材厚度。
铝合金型材可视面采用粉末喷涂，非见光位采用阳极氧化处理；铝门窗用型材采用6063-T5，壁厚除计算或试验确定外，其中门用型材主要受力部位基材最小实测壁厚应≥2.0mm，窗用型材主要受力部位基材最小实测壁厚应≮1.4 mm，其它型材基材最小实测壁厚应≮1.0mm。
2.3.3 密封胶条要求；包含：材质、硬度。
密封胶条应为硅酮或三元乙丙橡胶制品，承压变形（168小时）不可超过25%，并应与硅酮建筑密封胶相容。
2.3.4 紧固件要求；包含：材质。
紧固件要求选用奥氏体不锈钢304型紧固件。
3. 门窗编号索引图、门窗表
3.1 门窗编号索引图需以建筑平面图为基础，标注门窗位置。
3.2 门窗编号表需体现：门窗洞口尺寸、门窗开启形式、索引位置、数量。
4. 门窗大样图
4.1门窗大样图需体现：门窗洞口及门窗尺寸、门窗开启形式、执手高（相对室内完成面标高）、窗台或门槛高、塞缝尺寸。
执手应设置在便于开启的高度，宜为距室内完成面1.3m至1.5m内；主体为铝模施工的理论塞缝宽度为15mm，其他理论塞缝为20mm。
5. 门窗节点图
5.1 门窗节点图需体现：型材断面及厚度、组装方式、玻璃尺寸、玻璃槽口尺寸、玻璃垫块尺寸及布置、必要的胶条断面及材质、必要的密封毛条、必要的排水孔尺寸及布置。
型材断面可组角组装的均需采用组角器组装；玻璃压条宜用方形；护栏设计需体现与执手关系，不
影响窗扇启闭；卫生间部位玻璃需磨砂处理。
6. 五金配件安装图
6.1 五金配件安装图需体现：实现开启功能的整套五金、承重五金
件的设计承重值、开启角度或距离要求、锁点布置。
7. 型材表
7.1 型材表需体现：铝型材截面厚度，表面处理及其范围，型材米重，铝合金标号。
型材截面厚度、表面处理及其范围、铝合金标号需与设计说明要求一致。
8. 门窗计算书
8.1 门窗计算书需体现：玻璃厚度计算按对应的最大尺寸、中挺计算按对应的最大受风面积、锁点受力计算。
非直接承受风载荷的构件（如：中挺、锁点、门窗框）需按规范折减，避免过大结构冗余。
9. 管理要求
本指引所指门窗设计管理及检查工作由地产分公司设计职能部
门承担主导责任。
万科集团控股XX研究院负责制定标准，并与区域XX研究中心对地产分公司设计职能部门的设计成果进行监督、复查
并提供技术支持。
10. 其他事项。
