北石顶驱安装调试手册
北石70顶驱维护保养手册
Serial No： 06032
前言
本产品的设计、制造和服务依据以下质量保证体系：
GB/T19001:2000 idt ISO9001:2000《质量保证体系》
API Spec Q1《石油与天然气工业质量程序规范》
本手册包含与顶驱操作、使用和维修有关的技术信息。关于本产品的其他 技术性说明分别包含在以下文件中：
5.8. 遥控内防喷器控制装置........................................................................................21
5.9. 内防喷器...............................................................................................................22
5.6. 冲管盘根总成 .......................................................................................................19
5.7. 倾斜机构...............................................................................................................20
5.4. 鹅颈管...................................................................................................................17

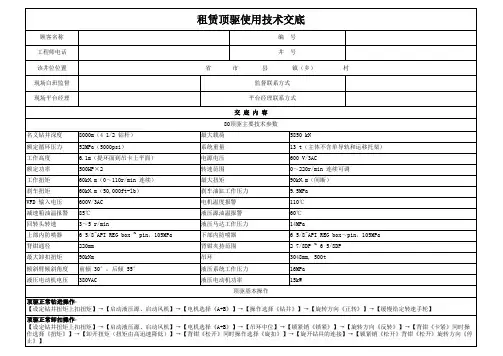

北石80顶驱技术交底 (1)
顾客名称 工程师电话 该井位位置 现场白班监督 现场平台经理 省 市 县 监督联系方式 平台经理联系方式 交 底 内 容 80顶驱主要技术参数 名义钻井深度 额定循环压力 工作高度 额定功率 工作扭矩 刹车扭矩 VFD 输入电压 减速箱油温报警 回转头转速 上部内防喷器 背钳通径 最大卸扣扭矩 倾斜臂倾斜角度 液压电动机电压 8000m（4 1/2 钻杆） 52MPa（5000psi） 6.1m（提环面到吊卡上平面） 500HP×2 60kN.m（0～110r/min 连续） 60kN.m（50,000ft-lb） 600V/3AC 85℃ 3～5 r/min 6 5/8"API REG box ~ pin，105MPa 220mm 90kNm 前倾 30°，后倾 55° 380VAC 最大载荷 系统重量 电源电压 转速范围 最大扭矩 刹车油缸工作压力 电机温度报警 液压源油温报警 液压马达工作压力 下部内防喷器 背钳夹持范围 吊环 液压系统工作压力 液压电动机功率 顶驱基本操作 顶驱正常钻进操作： 【设定钻井扭矩上扣扭矩】→【启动液压源、启动风机】→【电机选择《A+B》】→【操作选择《钻井》】→【旋转方向《正转》】→【缓慢给定转速手轮】 顶驱正常卸扣操作： 【设定钻井扭矩上扣扭矩】→【启动液压源、启动风机】→【电机选择《A+B》】→【吊环中位】→【锁紧销《锁紧》】→【旋转方向《反转》】→【背钳《卡紧》同时操 作选择《扭矩》】→【卸开扭矩（扭矩由高迅速降低）】→【背钳《松开》同时操作选择《旋扣》】→【旋开钻具的连接】→【锁紧销《松开》背钳《松开》旋转方向《 停止》】 5850 kN 13 t（主体不含单导轨和运移托架） 600 V/3AC 0～220r/min 连续可调 90kN.m（间断） 9.5MPa 110℃ 60℃ 14MPa 6 5/8"API REG box～pin，105MPa 2 7/8DP ~ 6 5/8DP 3048mm, 500t 16MPa 15kW 编 井 号 号 镇（乡） 村
顶驱操作指导
1.1.1操作检查在PTD正在用于其它操作，钻井主轴没有旋转时，要进行操作检查。
典型的操作：起下钻下套管布线/泥浆录井要进行下列检查：-观察液压管线，无液压泄漏。
-在报警盘上，没有PTD报警信号。
-按照试车程序中的说明，所有的灯都要发光并关掉。
-当升起或降低井架时，不能将任何液压软管或者管道卡住。
-PTD 及关联设备上的任何部件都不能松动。
-PTD附近不能有任何人停留，否则会造成人员伤害。
1.1.2运行检查顶驱在进行钻井作业期间，在主轴旋转或者接一个新立柱时，要进行如下检查：-检查冲管，不能有泄漏。
-任何液压管线都不能出现泄漏。
-根据试车程序中的说明，所有的仪表及灯都要工作。
-检查泥浆软管线接头，不能存在任何泄漏。
-在进行卸口/上扣时，当使用内防喷器时，要进行检查，不能存在泄漏。
-在吊卡/吊环停留在钻井位置后，不能慢慢向下移动。
-检查顶驱上的部件，不能有松动。
-在马达旋转时，要进行检查，不能存在任何不正常的噪音。
-不能存在任何管道与其它设备或结构部件相互干扰的情况。
-在报警盘上不能有任何的报警启动。
-顶驱附近不能有人员停留，否则易于造成人员伤害。
1.1.3紧急操作指导当操作盘上的紧急停止按钮启动时，就会发出一个信号，使顶驱马达及其辅助设备停止工作。
还将使HPU（液压泵）及所有的顶驱控制系统停止工作，PLC 将复位。
注意：当启动紧急停止后，I.B.O.P就不能从操作台控制，I.B.O.P的操作要在本体上手动进行。
紧急停止后，要进行以下工作：1．查清紧急停止的原因。
2．将速度手轮设置为零。
3．将扭矩手轮电位器设置为零。
4．将旋转方向选择开关设置为零（中档）。
5．检查紧急停止按钮是否解除启动。
6．根据5.2.1中所属的步骤，启动顶驱。
1.1.4接立柱1．钻进到底，停止顶驱主轴转动，停止泥浆泵，坐卡瓦2．用备钳断开泥浆保护接头/短接与钻杆之间的连接，并旋转出来。
3．把PTD提升到二层台。
4．通过启动吊环倾斜“提钻”功能，将吊卡朝着猴台的方向摆动。
北石70BSD液压手册
顶部驱动钻井装置
液压手册
型号： DQ70BSD
I
4.2.4 液压源及系统维护保养注意事项 ........................................................................... 40 4.3 蓄能器维护保养 ...................................................................................................... 40 4.3.1 检查氮气压力.......................................................................................................... 40 4.4 液压管路维护.......................................................................................................... 41 5 故障诊断与排除 ...................................................................................................... 43 5.1 液压元件常见故障诊断与排除 ............................................................................... 43 5.1.1 柱塞泵常见故障诊断与排除................................................................................... 43 5.1.2 齿轮泵常见故障诊断与排除................................................................................... 44 5.1.3 压力调节阀常见故障诊断与排除 ........................................................................... 44 5.1.4 单向阀常见故障诊断与排除................................................................................... 45 5.1.5 液控单向阀常见故障诊断与排除 ........................................................................... 45 5.1.6 节流阀常见故障诊断与排除................................................................................... 46 5.1.7 蓄能器常见故障诊断与排除................................................................................... 46 5.1.8 蓄能器安全球阀常见故障诊断与排除 ................................................................... 46 5.1.9 防爆电磁换向阀常见故障诊断与排除 ................................................................... 47 5.2 液压源常见故障诊断与排除................................................................................... 48 5.3 IBOP 系统常见故障诊断与排除 ............................................................................. 50 5.4 倾斜系统常见故障诊断与排除 ............................................................................... 50 5.5 回转系统故障.......................................................................................................... 50 5.6 背钳系统故障.......................................................................................................... 51 5.7 平衡系统故障.......................................................................................................... 51 5.8 刹车系统故障.......................................................................................................... 51 5.9 回转锁紧系统故障 .................................................................................................. 52 6 易损件明及工具细表 .............................................................................................. 53 附录一、液压系统图符号说明........................................................................................... 55

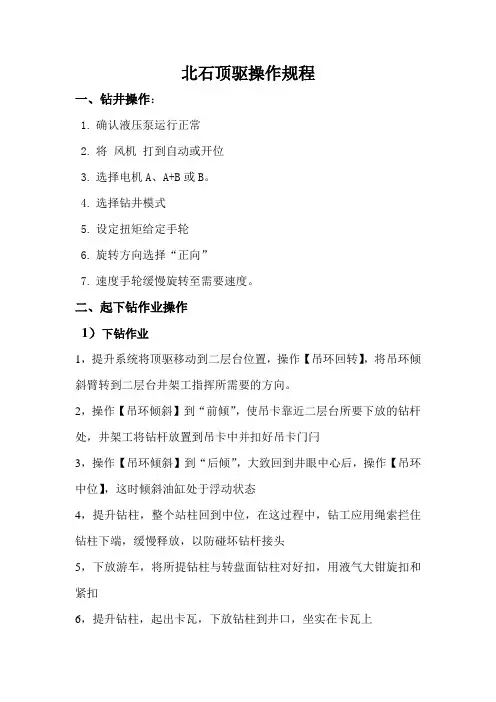

北石顶驱操作简述
北石顶驱操作规程一、钻井操作：1.确认液压泵运行正常2.将风机打到自动或开位3.选择电机A、A+B或B。
4.选择钻井模式5.设定扭矩给定手轮6.旋转方向选择“正向”7.速度手轮缓慢旋转至需要速度。
二、起下钻作业操作1）下钻作业1，提升系统将顶驱移动到二层台位置，操作【吊环回转】，将吊环倾斜臂转到二层台井架工指挥所需要的方向。
2，操作【吊环倾斜】到“前倾”，使吊卡靠近二层台所要下放的钻杆处，井架工将钻杆放置到吊卡中并扣好吊卡门闩3，操作【吊环倾斜】到“后倾”，大致回到井眼中心后，操作【吊环中位】，这时倾斜油缸处于浮动状态4，提升钻柱，整个站柱回到中位，在这过程中，钻工应用绳索拦住钻柱下端，缓慢释放，以防碰坏钻杆接头5，下放游车，将所提钻柱与转盘面钻柱对好扣，用液气大钳旋扣和紧扣6，提升钻柱，起出卡瓦，下放钻柱到井口，坐实在卡瓦上7，松开吊卡，【吊环倾斜】向后稍倾，离开钻杆，上体游车到二层台。
重复上述动作2）起钻作业1，将主轴与钻杆连接丝扣松开后，提升顶驱：操作【吊环倾斜】“前倾”，使吊卡扣入钻杆接头2，提升顶驱，起升到二层台以上：钻台上坐放卡瓦，下放顶驱3，使用液气大钳卸扣4，提升顶驱，操作【吊环倾斜】到“前倾”，使吊卡靠近二层台，井架工打开吊卡，将钻杆放入立根盒5，操作【吊环中位】，下放顶驱到钻台上接头处，操作【吊环倾斜】“前倾”，使吊卡扣住钻杆接头，6，重复步骤2-5三、顶驱上卸扣操作：1）上扣操作1，确认液压泵运行正常，通讯正常时，司钻操作台液压泵“运行”指示灯长亮。
2，【上扣扭矩限定】手轮缓慢离开零位，设定为需要的扭矩。
3，操作【旋转头锁紧】开关到“锁紧”位置，进行锁紧操作，“旋转头锁紧”指示灯长亮则表示锁紧操作完成。
在进行背钳操作之前，须完成锁紧操作。
4，将【风机】开关扳到“自动”或“开”位5，操作【电机选择】开关到A+B。
6，【旋转方向】开关选择“正向”位置，【操作选择】开关选择“旋扣”模式，此时系统切换到正向旋扣工作方式，系统以固定转速和固定扭矩正向旋扣。
顶驱培训手册
顶驱培训手册本手册包含与顶驱操作使用和维修有关的技术信息。
关于本产品的其他技术性说明分别包含在以下文件中：《服务手册》《机械液压与电气图册》《PRBA-01用户手册》《ACS800硬件手册》《ACS-BRK安装手册》《ACS800固件手册》《S7-300模板规范手册》《ET200M操作指导手册》《SITOP操作说明书》《SIEMENS制单元使用说明书》由于顶部驱动装置产品根据用户的使用工况和特殊要求而进行个性化设计，故针对本产品的技术文件可能不适用于同型号的其他产品，在使用技术文件时应当核对产品的型号与编号。
目录目录 (IV)序言 (1)1、安全须知 (1)2、安全操作提示 (1)2.1.井控安全操作提示 (1)2.2.震击操作 (1)3、安装、调试与拆卸 (3)3.1.安装准备 (3)3.2.安装组织 (3)3.3.安装耳板支座和连接板 (3)3.4安放变频房 (4)3.5安装电缆架 (5)3.6将顶驱移至钻台面 (6)3.7顶驱与大钩连接 (7)3.8将顶驱与运输架分离 (8)3.9安装第一节导轨 (9)3.10分离运输架 (10)3.11安装第三节导轨 (11)3.12安装其余导轨 (12)3.13连接导轨和连接板 (13)3.14拆卸顶驱与导轨间连接销 (14)3.15安装导轨固定梁 (15)3.16连接泥浆管线 (16)4.顶驱拆卸 (17)司钻控制台 (18)5、司钻控制台面板 (18)5.1.钻井模式 (19)5.2.上扣模式 (20)5.3.卸扣模式 (21)5.4.其它操作 (22)6.特殊工况 (23)6.1.倒换大绳 (23)6.2.释放反扭矩 (23)6.3.下测井仪器 (24)6.4.使用震击器 (25)6.5.下套管和起套管 (25)6.5.1使用顶驱下套管有以下好处 (25)6.5.2使用顶驱下套管前的准备 (26)6.6.下套管 (26)6.7.起出套管 (28)6.8.起下钻 (29)7.顶驱上扣扭矩设定值标准 (29)序言1、安全须知顶部驱动装置的使用，应当由具有相应资格和经验的人员进行。
顶驱电气手册
目录1. 概述 (4)2. 安全须知 (5)3. 主要技术参数 (7)3.1. 基本参数 (7)3.2. 电动机参数 (7)3.3. 钻井参数 (7)4. 电气控制系统组成 (8)4.1.1 顶驱系统简介 (8)4.1.2 顶驱系统通讯 (8)4.2 顶驱电控房 (8)4.2.1 电控房简介 (8)4.2.2 电控房配电 (9)4.3 交流变频驱动系统 (9)4.3.1 进线柜 (9)4.3.2 整流柜 (9)4.4 PLC/MCC 控制柜 (10)4.5 司钻操作台 (11)4.6 主动力电缆 (12)4.7 其他电缆 (12)4.7.1 综合电缆 (12)4.7.2 司钻台控制电缆 (12)4.7.3. 辅助动力电缆 (12)4.7.4. 接地电缆 (12)5操作程序 (13)5.1VFD房启停 (13)5.1.1 启动前的检查 (13)5.1.2 上电程序 (13)5.1.3 启动系统 (13)5.1.4 停止系统 (13)5.2 液压系统启停 (14)5.3 主电机加热 (14)5.4 主电机冷却风机 (14)5.6 故障/报警 (15)5.7 故障查找 (15)5.7.1 空气断路器诊断 (15)5.7.2 绝缘故障 (15)5.7.3 PLC 故障检查 (16)5.7.4 网络检查 (16)5.7.5 驱动系统 (16)5.7.6 系统断电和拆接 (17)6 安装调试和维护 (18)6.1 电气系统重新安装 (18)6.2 上电及检查 (18)6.3 日常维护 (19)1. 概述交流变频顶部驱动钻井装置（以下简称顶驱装置，或称顶驱）是用以取代转盘钻进的新型石油钻井装备。
顶驱装置是机电液一体化、集成度很高的高技术产品，电气系统调试、操作和维修、是一项非常重要的工作。
顶驱产品电气系统的安装、调试、操作和维护，需要具有一定资历和足够技术经验的合格人员担任。
培训上述人员并使其具有资格是顾客的义务。
顶驱操作手册
3.7 减速箱 ........................................................................................................................................................ 5
3.9 液压控制系统 ............................................................................................................................................ 6
4.1.6 鹅颈管.................................................................................................................................................. 13
前言
本产品由北京石油机械厂和中国石油勘探开发研究院石油机械研究所联合设计制 造，产品的设计、制造和服务依据以下质量保证体系：
GB/T19001:2000 idt ISO9001:2000《质量管理体系》 API SPEC Q1《石油与天然气工业质量纲要规范》 本手册包含与本产品操作有关的技术信息，关于本产品的其他技术性说明分别查阅 有关随机文件，或向厂家咨询。 本手册所提及的顶驱装置产品及其结构、原理和应用，均指顾客从我厂订购的新顶 部驱动钻井装置。顾客从我厂订购的顶部驱动装置产品经使用和维修后，其可靠性和性 能参数可能会有变化，变化的程度取决于是否正常合理地使用，以及维修的质量水平。 本手册的某些内容可能不适用某些特殊应用，操作人员应当对产品的选择和使用以 及使用中出现的问题作出正确的判断。 由于顶部驱动装置产品的不断改进，本手册个别内容可能与实际不一致。这些内容 不会影响顾客对产品结构和性能的理解，也不会影响顾客的使用。 由于顶部驱动装置产品根据顾客的使用工况和特殊要求而进行个性化设计，故针对 本产品的技术文件可能不适用于同型号的其他产品，在使用技术文件时应当核对产品型 号和编号。对于随机文件中没有涉及的内容，以及安装、使用和维护中的其他问题，如 果需要，欢迎您通过下列方式与我们联系：
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3.6.5 导轨反扭矩梁安装 ...................................................................................................24 3.7 平衡系统安装............................................................................................................25 3.8 吊环倾斜机构的安装 ................................................................................................26 4 检查 ...........................................................................................................................27 4.1 电缆连接....................................................................................................................27 4.2 背钳检查....................................................................................................................30 5 开机调试....................................................................................................................31 5.1 减速箱加油................................................................................................................31 5.2 导轨滑车调试............................................................................................................31 5.3 电控系统送电............................................................................................................31 5.4 主电机冷却风机调试 ................................................................................................31 5.5 主电机调试................................................................................................................31 5.6 液压系统调试............................................................................................................32 6 运输 ...........................................................................................................................33 附录一、导轨调节板安装孔位置计算表 .........................................................................35 附录二、顶驱装置电气安装接线检查表 .........................................................................36 附录三、顶驱装置机械安装检查表 .................................................................................37 附录四、顶驱装置安装评价表......................................................................................... 38 附录五、顶驱装置调试评价表 ......................................................................................................... 39 附录六、顶驱装置现场培训评价记录表 ....................................................................................... 40 附录七、顶驱装置调试记录表 ......................................................................................................... 41 附录八、顶驱装置设计改进建议记录表 ....................................................................................... 42
顶部驱动钻井装置
安装调手册
型号： DQ40BC
Serial No： 06032
目录
1 安全须知......................................................................................................................1 1.1 安装拆卸操作基本要求...............................................................................................2 1.2 电气安全操作提示 ......................................................................................................2 1.3 液压安全操作提示 ......................................................................................................2 2 安装准备......................................................................................................................3 2.1 安装组织......................................................................................................................3 2.2 清点设备......................................................................................................................3 2.3 工作计划......................................................................................................................3 2.4 井场布置......................................................................................................................3 3 设备安装......................................................................................................................5 3.1 安装电控房..................................................................................................................5 3.2 司钻操作台的安装 ......................................................................................................6 3.3 辅助操作台的安装 ......................................................................................................7 3.4 液压源的安装..............................................................................................................7 3.5 连接电缆和管线 ..........................................................................................................8 3.5.1 连接动力电缆.............................................................................................................9 3.5.2 连接控制电缆...........................................................................................................10 3.5.3 连接光纤...................................................................................................................10 3.5.4 连接司钻操作台电缆 ...............................................................................................10 3.5.5 连接液压源电缆 ....................................................................................................... 11 3.5.6 连接液压管线........................................................................................................... 11 3.6 导轨与顶驱本体的安装.............................................................................................12 3.6.1 导轨吊耳的安装 .......................................................................................................13 3.6.2 安装导轨调节板 .......................................................................................................14 3.6.3 导轨安装...................................................................................................................15 3.6.4 顶驱主体安装...........................................................................................................20
