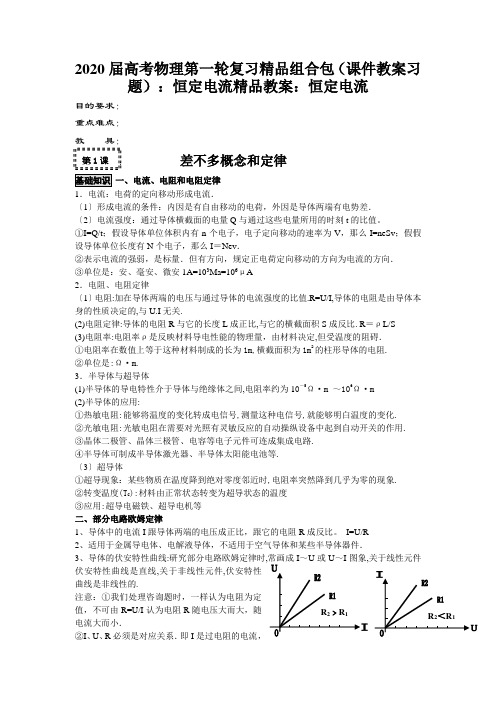

2020届高考物理第一轮复习精品组合包（课件教案习题）：恒定电流精品教案：恒定电流目的要求：重点难点：教 具：过程及内容： 差不多概念和定律 一、电流、电阻和电阻定律1．电流：电荷的定向移动形成电流．〔1〕形成电流的条件：内因是有自由移动的电荷，外因是导体两端有电势差． 〔2〕电流强度：通过导体横截面的电量Q 与通过这些电量所用的时刻t 的比值。
①I=Q/t ；假设导体单位体积内有n 个电子，电子定向移动的速率为V ，那么I=neSv ；假假设导体单位长度有N 个电子，那么I ＝Nev ．②表示电流的强弱，是标量．但有方向，规定正电荷定向移动的方向为电流的方向． ③单位是：安、毫安、微安1A=103Ma=106μA2．电阻、电阻定律〔1〕电阻:加在导体两端的电压与通过导体的电流强度的比值.R=U/I,导体的电阻是由导体本身的性质决定的,与U.I 无关.(2)电阻定律:导体的电阻R 与它的长度L 成正比,与它的横截面积S 成反比. R ＝ρL/S(3)电阻率:电阻率ρ是反映材料导电性能的物理量，由材料决定,但受温度的阻碍．①电阻率在数值上等于这种材料制成的长为1m,横截面积为1m 2的柱形导体的电阻.②单位是:Ω·m.3．半导体与超导体(1)半导体的导电特性介于导体与绝缘体之间,电阻率约为10－5Ω·m ～106Ω·m(2)半导体的应用:①热敏电阻:能够将温度的变化转成电信号,测量这种电信号,就能够明白温度的变化. ②光敏电阻:光敏电阻在需要对光照有灵敏反应的自动操纵设备中起到自动开关的作用. ③晶体二极管、晶体三极管、电容等电子元件可连成集成电路.④半导体可制成半导体激光器、半导体太阳能电池等.〔3〕超导体①超导现象：某些物质在温度降到绝对零度邻近时,电阻率突然降到几乎为零的现象. ②转变温度(T C ):材料由正常状态转变为超导状态的温度③应用:超导电磁铁、超导电机等二、部分电路欧姆定律1、导体中的电流I 跟导体两端的电压成正比，跟它的电阻R 成反比。
全品复习方案高考物理大一轮复习 专题训练(八)第8单元 恒定电流-人教版高三全册物理试题
专题训练〔八〕第8单元恒定电流根底巩固1．(多项选择)[2016·扬州期末] 盘旋加速器工作原理示意图如图Z81所示，磁感应强度为B的匀强磁场与盒面垂直，两盒间的狭缝很小，粒子穿过的时间可忽略，它们接在电压为U、频率为f的交流电源上，假设A处粒子源产生的质子在加速器中被加速，如下说法正确的答案是( )图Z81A．假设只增大交流电压U，如此质子获得的最大动能增大B．假设只增大交流电压U，如此质子在盘旋加速器中运行时间会变短C．假设磁感应强度B增大，交流电频率f必须适当增大才能正常工作D．不改变磁感应强度B和交流电频率f，该盘旋加速器也能用于加速α粒子2．如图Z82所示，在xOy直角坐标系中，第Ⅰ象限内分布着方向垂直纸面向里的匀强磁场，第Ⅱ象限内分布着方向沿y轴负方向的匀强电场．初速度为零、带电荷量为＋q、质量为m的粒子经过电压为U的电场加速后，从x轴上的A点垂直x轴进入磁场区域，经磁场偏转后过y轴上的P点且垂直y轴进入电场区域，在电场中偏转并击中x轴上的C点．OA ＝OC＝d.求电场强度E和磁感应强度B的大小．(粒子的重力不计)图Z82能力提升3．如图Z83所示，在第Ⅱ象限内有水平向右的匀强电场，电场强度为E，在第Ⅰ、Ⅳ象限内分别存在如下列图的匀强磁场，磁感应强度大小相等．有一个带电粒子以垂直于x 轴的初速度v0从x轴上的P点进入匀强电场中，并且恰好与y轴的正方向成45°角进入磁场，又恰好垂直于x轴进入第Ⅳ象限的磁场．O、P之间的距离为d，如此带电粒子在磁场中第二次经过x轴时，在电场和磁场中运动的总时间为( )图Z83A.7πd2v0B.dv0(2＋5π)C.dv0⎝⎛⎭⎪⎫2＋3π2D.dv0⎝⎛⎭⎪⎫2＋7π24．[2015·东北三校联考] 如图Z84所示，某种带电粒子由静止开始经电压为U1的电场加速后，射入水平放置、电压为U2的两导体板间的匀强电场中，带电粒子沿平行于两板的方向从两板正中间射入，穿过两板后又垂直于磁场方向射入边界限竖直的匀强磁场中，如此粒子射入磁场和射出磁场的M、N两点间的距离d随着U1和U2的变化情况为(不计重力，不考虑边缘效应)( )图Z84A．d随U1变化，d与U2无关B．d与U1无关，d随U2变化C．d随U1、U2变化D．d与U1、U2无关5．(多项选择)[2015·石家庄模拟] 如图Z85所示为一种获得高能粒子的装置，环形区域内存在垂直纸面、磁感应强度大小可调的匀强磁场，带电粒子可在环中做圆周运动．A、B为两块中心开有小孔的距离很近的极板，原来电势均为零，每当带电粒子经过A板准备进入A、B之间时，A板电势升高为＋U，B板电势仍保持为零，粒子在两板间的电场中得到加速；每当粒子离开B板时，A板电势又降为零，粒子在电场的加速下动能不断增大，而在环形磁场中绕行半径不变．假设粒子通过A、B板的时间不可忽略，能定性反映A板电势U和环形区域内的磁感应强度B随时间t变化的关系的是( )图Z85图Z866．如图Z87所示，静止于A处的离子，经加速电场加速后沿图中圆弧虚线通过静电分析器，从P点垂直CF进入矩形区域的有界匀强电场，电场方向水平向左．静电分析器通道内有均匀辐射分布的电场，圆弧虚线的半径为R，其所在处场强为E，方向如下列图．离子质量为m、电荷量为q，QF＝2d、PF＝3d，离子重力不计．(1)求加速电场的电压U；(2)假设离子恰好能打在Q点上，求矩形区域QFCD内匀强电场场强E0的值；(3)假设撤去矩形区域QFCD内的匀强电场，换为垂直纸面向里的匀强磁场，要求离子能最终打在QF上，求磁场磁感应强度B的取值范围．图Z87挑战自我7．[2015·马鞍山三模] 如图Z88甲所示，在真空中，半径为R的圆形区域内存在匀强磁场，磁场方向垂直纸面向外．在磁场左侧有一对平行金属板M、 N，两板间距离也为R，板长为L，板的中心线O1O2与磁场的圆心O在同一直线上．置于O1处的粒子发射源可连续以速度v0沿两板的中心线O1O2发射电荷量为q、质量为m的带正电的粒子(不计粒子重力)，M、N两板不加电压时，粒子经磁场偏转后恰好从圆心O的正下方P点离开磁场；假设在M、N板间加如图乙所示交变电压U MN，交变电压的周期为Lv0，t＝0时刻入射的粒子恰好贴着N板右侧射出．(1)求匀强磁场的磁感应强度B的大小；(2)求电压U0的值；(3)假设粒子在磁场中运动的最长、最短时间分别为t1、t2，如此它们的差值为多大？图Z88专题训练(八)1．BC [解析] 根据qvB ＝m v 2R ，R 是D 形金属盒的半径，知质子获得的最大速度v ＝qBRm，如此最大动能E km ＝12mv 2＝q 2B 2R22m ，与加速电压无关，故A 错误；根据质子做圆周运动的周期公式T ＝2πmqB，T 与质子的速度大小无关，所以假设只增大加速电压U ，不会改变质子在盘旋加速器中运动的周期，但加速次数变少，如此运动时间也会变短，故B 正确；质子在磁场中做圆周运动的周期与加速电场的周期相等，根据T ＝2πmqB知，假设磁感应强度B 增大，如此在磁场中做圆周运动的周期变小，如此交流电频率f 必须适当增大才能正常工作，故C 正确；带电粒子在磁场中做圆周运动的周期与加速电场的周期相等，根据T ＝2πmqB知，换用α粒子，比荷变化，在磁场中运动的周期变化，而不改变磁感应强度B 与交流电频率f ，加速电场的周期不变，破坏了盘旋加速器的工作条件，从而不能加速α粒子，故D 错误．2.4U d 2qUmqd[解析] 设带电粒子经电压为U 的电场加速后速度为v 由动能定理有qU ＝12mv 2带电粒子进入磁场后，洛伦兹力提供向心力，由牛顿第二定律有qBv ＝mv 2r依题意可知：r ＝d 联立解得B ＝2qUmqd带电粒子在电场中偏转，做类平抛运动，设经时间t 从P 点到达C 点．由平抛运动规律有d ＝vt d ＝12at 2又qE ＝ma 联立解得E ＝4Ud.3．D [解析] 带电粒子的运动轨迹如下列图，带电粒子出电场时，速度v ＝2v 0，这一过程的时间t 1＝d v 02＝2dv 0，根据几何关系可得带电粒子在磁场中的偏转轨道半径r ＝22d ，带电粒子在第Ⅰ象限中运动的圆心角为3π4，故带电粒子在第Ⅰ象限中的运动时间t 2＝3πm4Bq ＝32πd 2v ＝3πd 2v 0，带电粒子在第Ⅳ象限中运动的时间t 3＝2πd v 0，故t 总＝d v 0⎝ ⎛⎭⎪⎫2＋7π2，D 项正确．4．A [解析] 设带电粒子在加速电场中被加速后的速度为v 0，根据动能定理有qU 1＝12mv 20.设带电粒子从偏转电场中出来进入磁场时的速度大小为v ，与水平方向的夹角为θ，如下列图，在磁场中有r ＝mv qB ，v ＝v 0cos θ，而d ＝2r cos θ，联立解得d ＝2mv 0qB，选项A 正确．5．BC [解析] 由题意可知，粒子在加速电场中运动时，两板电势差不变，故场强不变，带电粒子所受电场力不变，加速度不变，而粒子进入电场时的初速度不断变大，故在两板间运动的时间不断变短，粒子进入磁场中做匀速圆周运动，洛伦兹力充当向心力，即qvB ＝m v 2R，解得B ＝mvqR，随着粒子速度不断增大，半径保持不变，故磁感应强度不断增大，又由圆周运动规律T ＝2πRv可知，带电粒子在磁场中运动的周期不断减小．综上可知，B 、C 正确．6．(1)12ER (2)3ER 2d (3)23d EmR q >B ≥12d EmRq[解析] (1)离子在电场中加速，据动能定理有qU ＝12mv 2离子在静电分析器中做匀速圆周运动，电场力提供向心力，由牛顿第二定律可得qE ＝m v 2R可解得加速电场的电压U ＝12ER(2)离子在QFCD 区域内做类平抛运动，有QF ＝2d ＝vt PF ＝3d ＝12at 2由牛顿第二定律得qE 0＝ma可解得匀强电场场强E 0＝3ER2d(3)离子在匀强磁场中做匀速圆周运动，洛伦兹力提供向心力，由牛顿第二定律得qBv ＝m v 2r解得B ＝EmR qr 2离子能打在QF 上，说明既没有从DQ 边出去也没有从PF 边出去，如此离子运动径迹的临界情况如下列图．由几何关系知：32d <r ≤2d如此有：23dEmR q >B ≥12d EmRq7．(1)mv 0qR (2)2mR 2v 20qL 2 (3)πR 3v 0[解析] (1)当U MN ＝0时，粒子沿O 1O 2方向射入磁场，轨迹如下列图，设其半径为R 1，由几何关系得R 1＝R根据牛顿第二定律得Bv 0q ＝m v 20R 1解得B ＝mv 0qR(2)在t ＝0时刻入射的粒子满足：R 2＝12×U 0q Rm ×L 2v 02×2 解得U 0＝2mR 2v 2qL2(3)经分析可知所有粒子经电场后其速度仍为v 0，t ＝(2k ＋1)L2v 0(k ＝0，1，2，3，…)时刻入射的粒子贴M 板射入磁场，轨迹如⊙O 4，偏转角为α.由几何知识可知四边形QOPO 4为菱形，故α＝120° 粒子在磁场中运动的最长时间t 1＝T3t ＝2k L2v 0(k ＝0，1，2，3，…)时刻入射的粒子贴N 板射入磁场，轨迹如⊙O 5，偏转角为β.由几何知识可知SOTO 5为菱形，故β＝60° 粒子在磁场中运动的最短时间t 2＝T6又T ＝2πR v 0故Δt ＝t 1－t 2＝πR 3v 0。
高中物理2020版新课标一轮复习第八章 恒定电流

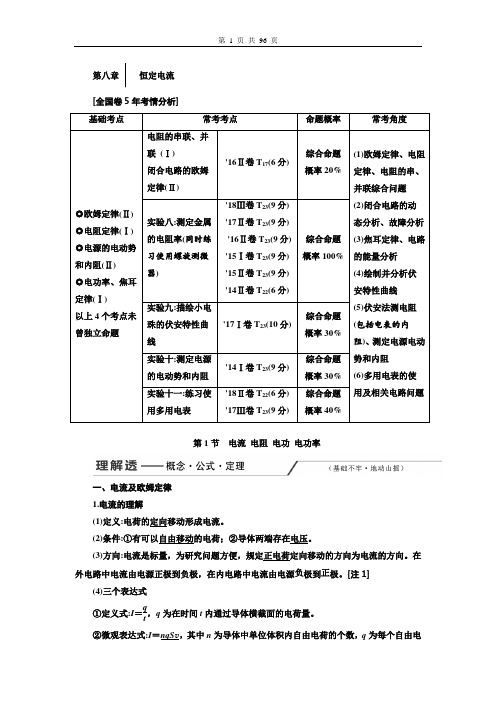

第八章 ⎪⎪⎪恒定电流 [全国卷5年考情分析]第1节 电流 电阻 电功 电功率一、电流及欧姆定律 1.电流的理解(1)定义:电荷的定向移动形成电流。
(2)条件:①有可以自由移动的电荷；②导体两端存在电压。
(3)方向:电流是标量，为研究问题方便，规定正电荷定向移动的方向为电流的方向。
在外电路中电流由电源正极到负极，在内电路中电流由电源负极到正极。
[注1](4)三个表达式①定义式:I ＝qt ，q 为在时间t 内通过导体横截面的电荷量。
②微观表达式:I ＝nqS v ，其中n 为导体中单位体积内自由电荷的个数，q 为每个自由电荷的电荷量，S 为导体的横截面积，v 为自由电荷定向移动的速率。
③决定式:I ＝UR ，即欧姆定律。
2.欧姆定律(1)内容:导体中的电流I 跟导体两端的电压U 成正比，跟导体的电阻R 成反比。
[注2] (2)适用范围:适用于金属和电解液等纯电阻电路。
二、电阻定律 1.电阻定律(1)内容:同种材料的导体，其电阻R 与它的长度l 成正比，与它的横截面积S 成反比；导体电阻还与构成它的材料有关。
(2)表达式:R ＝ρlS 。
[注3]2.电阻率(1)计算式:ρ＝R Sl 。
(2)物理意义:反映导体的导电性能，是导体材料本身的属性。
(3)电阻率与温度的关系金属的电阻率随温度升高而增大，半导体的电阻率随温度升高而减小。
三、电功率、焦耳定律 1.电功(1)定义:导体中的自由电荷在电场力作用下定向移动，电场力做的功称为电功。
(2)公式:W ＝qU ＝IUt 。
(3)电流做功的实质:电能转化成其他形式能的过程。
[注4] 2.电功率(1)定义:单位时间内电流所做的功，表示电流做功的快慢。
(2)公式:P ＝Wt ＝IU 。
3.焦耳定律(1)内容:电流通过导体产生的热量跟电流的二次方成正比，跟导体的电阻及通电时间成正比。
(2)公式:Q ＝I 2Rt 。
[注5] 4.热功率(1)定义:单位时间内的发热量。
2020版高考物理(课标版)大一轮复习单元质检八恒定电流 含解析
单元质检八恒定电流(时间:45分钟满分:100分)一、选择题(本题共10小题,每小题6分,共60分。
在每小题给出的四个选项中,第1~6题只有一项符合题目要求,第7~10题有多项符合题目要求。
全部选对的得6分,选对但不全的得3分,有选错的得0分)1.两根材料相同的均匀导线x和y,其中,x长为l,y长为2l,串联在电路中时沿长度方向的电势φ随位置的变化规律如图所示,那么,x和y两导线的电阻和横截面积之比分别为()A.3∶1,1∶6B.2∶3,1∶6C.3∶2,1∶5D.3∶1,5∶1,两导线两端的电压之比为3∶1,电流相同,则电阻之比为3∶1,由电阻定律R=ρ得横截面积S=,横截面积之比,A正确。
2.如图所示为汽车蓄电池与车灯(电阻不变)、启动电动机组成的电路,蓄电池内阻为0.05 Ω,电流表和电压表均为理想电表,只接通S1时,电流表示数为10 A,电压表示数为12 V;再接通S2,启动电动机工作时,电流表示数变为8 A,则此时通过启动电动机的电流是()A.2 AB.8 AC.50 AD.58 AS1时,由闭合电路欧姆定律得E=U+Ir=12.5 V,R灯==1.2 Ω,再接通S2后,流过电动机的电流为I电动机=-I'=50 A,故选项C正确。
3.如图所示,已知直流电动机M的电阻是R,电源的内电阻是r,当电动机正常工作时电压表的示数是U,电流表的示数是I,电压表和电流表均是理想电表。
以下叙述正确的是 ()A.t s内,电动机产生的热量是IUtB.t s内,电动机消耗的电能是IUtC.电源电动势是IR+IrD.电源电动势是Us内,电动机消耗的电能为UIt,电动机产生的热量是I2Rt,故A错误,B正确;根据闭合电路欧姆定律,有E=U+Ir,电动机是非纯电阻电路,故U>IR,故E>IR+Ir,故C、D错误。
4.(2018·江西仿真模拟)电源的效率η定义为外电路电阻消耗的功率与电源的总功率之比。
