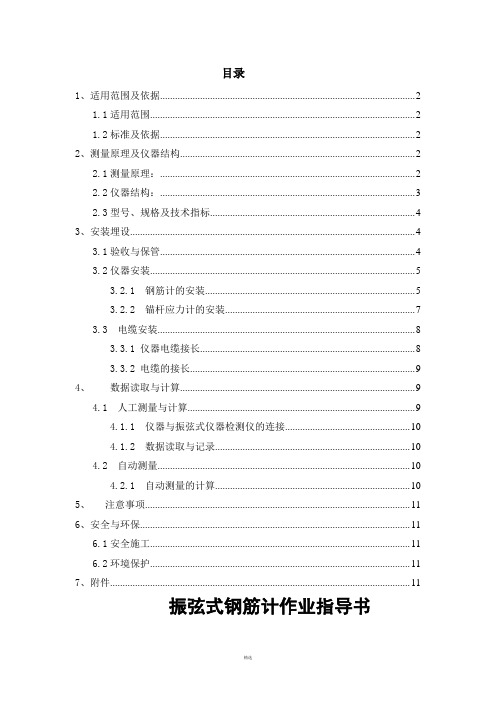

目录1、适用范围及依据 (2)1.1适用范围 (2)1.2标准及依据 (2)2、测量原理及仪器结构 (2)2.1测量原理： (2)2.2仪器结构： (3)2.3型号、规格及技术指标 (4)3、安装埋设 (4)3.1验收与保管 (4)3.2仪器安装 (5)3.2.1 钢筋计的安装 (5)3.2.2 锚杆应力计的安装 (7)3.3 电缆安装 (8)3.3.1 仪器电缆接长 (8)3.3.2 电缆的接长 (9)4、数据读取与计算 (9)4.1 人工测量与计算 (9)4.1.1 仪器与振弦式仪器检测仪的连接 (10)4.1.2 数据读取与记录 (10)4.2 自动测量 (10)4.2.1 自动测量的计算 (10)5、注意事项 (11)6、安全与环保 (11)6.1安全施工 (11)6.2环境保护 (11)7、附件 (11)振弦式钢筋计作业指导书1、适用范围及依据1.1适用范围钢筋计：用于监测岩土工程混凝土建筑物的应力，适用于长期埋设在水工建筑物或其他建筑物内部，测量结构物内部的钢筋应力。
锚杆应力计：钢筋计用于测量锚杆应力时，成为锚杆应力计。
装上锚杆应力计的锚杆称为观测锚杆。
振弦式锚杆应力计适用于长期安装埋设在需要加固的基岩、边坡及地下结构洞壁的转孔中，监测锚杆中的轴向应力。
1.2标准及依据DL/T 5178-2003 《混凝土大坝安全监测技术规范》SL 60-1994 《土石坝安全监测技术规范》GB/T13606-92 《岩土工程用钢弦式压力传感器国家标准》2、测量原理及仪器结构2.1测量原理：振弦式钢筋计安装于钢筋上，钢筋受力产生的变形将引起焊接于钢筋上的仪器内钢弦变形，使钢弦发生应力变化，从而改变钢弦的振动频率。
测量时利用电磁线圈激拨钢弦并量测其振动频率，频率信号经电缆传输至频率读数装置或数据采集系统，再经换算即可得到钢筋的应力变化量。
同时由钢筋计中的热敏电阻可同步测出埋设点的温度值。
振弦式仪器的量测量采用频率模数F来度量，其定义为：式中f 为振弦式仪器中钢丝的自振频率。
钢筋计方法算
钢筋计⽅法算⼀、箍筋表⽰⽅法：⑴φ10@100/200(2)表⽰箍筋为φ10 ，加密区间距100，⾮加密区间距200，全为双肢箍。
⑵φ10@100/200(4)表⽰箍筋为φ10 ，加密区间距100，⾮加密区间距200，全为四肢箍。
⑶φ8@200(2)表⽰箍筋为φ8，间距为200，双肢箍。
⑷φ8@100(4)/150(2)表⽰箍筋为φ8，加密区间距100，四肢箍，⾮加密区间距150，双肢箍。
⼀、梁上主筋和梁下主筋同时表⽰⽅法：⑴3Φ22，3Φ20表⽰上部钢筋为3Φ22,下部钢筋为3Φ20。
⑵2φ12，3Φ18表⽰上部钢筋为2φ12,下部钢筋为3Φ18。
⑶4Φ25，4Φ25表⽰上部钢筋为4Φ25,下部钢筋为4Φ25。
⑷3Φ25，5Φ25表⽰上部钢筋为3Φ25,下部钢筋为5Φ25。
⼆、梁上部钢筋表⽰⽅法：（标在梁上⽀座处）⑴2Φ20表⽰两根Φ20的钢筋，通长布置，⽤于双肢箍。
⑵2Φ22+（4Φ12）表⽰2Φ22 为通长，4φ12架⽴筋，⽤于六肢箍。
⑶6Φ25 4/2表⽰上部钢筋上排为4Φ25，下排为2Φ25。
⑷2Φ22+ 2Φ22表⽰只有⼀排钢筋，两根在⾓部，两根在中部，均匀布置。
三、梁腰中钢筋表⽰⽅法：⑴G2φ12表⽰梁两侧的构造钢筋，每侧⼀根φ12。
⑵G4Φ14表⽰梁两侧的构造钢筋，每侧两根Φ14。
⑶N2Φ22表⽰梁两侧的抗扭钢筋，每侧⼀根Φ22。
⑷N4Φ18表⽰梁两侧的抗扭钢筋，每侧两根Φ18。
四、梁下部钢筋表⽰⽅法：（标在梁的下部）⑴4Φ25表⽰只有⼀排主筋，4Φ25 全部伸⼊⽀座内。
⑵6Φ25 2/4表⽰有两排钢筋，上排筋为2Φ25，下排筋4Φ25。
⑶6Φ25 （-2 ）/4 表⽰有两排钢筋，上排筋为2Φ25，不伸⼊⽀座，下排筋4Φ25，全部伸⼊⽀座。
⑷2Φ25 + 3Φ22（-3）/ 5Φ25表⽰有两排筋，上排筋为5根。
2Φ25伸⼊⽀座，3Φ22，不伸⼊⽀座。
下排筋5Φ25，通长布置。
五、标注⽰例：KL7（3）300×700 Y500×250φ10@100/200(2) 2Φ25N4Φ18（-0.100）4Φ256Φ25 4/26Φ25 4/26Φ25 4/24Φ25 □———————————□———————□———————————□4Φ252Φ254Φ25300×700N4φ10KL7(3) 300×700 表⽰框架梁7，有三跨，断⾯宽300，⾼700。
振弦式钢筋计 原理
振弦式钢筋计原理嗨，朋友！今天咱们来聊聊振弦式钢筋计这个超有趣的小玩意儿。
振弦式钢筋计啊，就像是一个小小的侦探，专门探测钢筋的秘密呢。
它的原理其实还挺好玩的。
你看啊，振弦式钢筋计里面有一根弦，这根弦可不得了，就像整个仪器的小灵魂一样。
这根弦被安装在钢筋计里面，当钢筋受到力的时候，不管是拉力还是压力，就会把这个力传递给振弦式钢筋计。
想象一下，钢筋就像是一个大力士，它一用力，振弦式钢筋计里面的弦就会有反应。
这根弦在力的作用下，它的振动频率就会发生变化。
就好像你在弹吉他的时候，你用力拨弦和轻轻拨弦，弦发出的声音频率是不一样的吧。
振弦式钢筋计里的这根弦也是这样，钢筋的力就是那只拨弦的手。
那这个振动频率的变化怎么就能知道钢筋的受力情况呢？这就涉及到一个很巧妙的关系啦。
振弦式钢筋计里面有专门的装置，可以精确地测量出弦的振动频率。
而且啊，这个振动频率和钢筋所受的力之间是有一个固定的数学关系的。
就像是一种密码一样，科学家们通过大量的实验和研究，已经把这个密码给破解了。
比如说，当钢筋受到的拉力增加的时候，振弦的振动频率就会按照这个密码对应的规律升高。
反之，如果钢筋受到压力，振弦的振动频率就会降低。
然后呢，我们通过测量这个振动频率的变化，再根据那个神秘的数学关系，就能算出钢筋到底受到了多大的力啦。
你可能会想，这振弦式钢筋计怎么就这么聪明，能把这些都搞清楚呢？其实啊，这背后都是工程师们的智慧结晶。
他们精心设计了这个仪器的每一个部分，从振弦的选材到整个仪器的结构，都是为了让这个测量能够准确又可靠。
振弦式钢筋计在很多地方都发挥着超级重要的作用呢。
比如说在建筑工地上，那些高楼大厦的钢筋结构可都得靠它来监测。
就像一个贴心的小护士一样，时刻关注着钢筋的健康状况。
要是钢筋受力不正常了，振弦式钢筋计就能及时发现，然后工程师们就可以采取措施，避免可能出现的危险。
再比如说一些大型的桥梁工程，那些桥梁的钢筋就像是桥梁的骨架一样重要。
振弦式钢筋计就默默地守护着这些骨架，不管是风吹雨打，还是车辆来来往往给桥梁带来的压力，它都能精确地测量出钢筋的受力变化。
NVR型振弦式钢筋计
NVR系列振弦式钢筋计使用说明书南京南瑞集团大坝工程监测公司NVR图所示。
螺纹方式连接在一起，当钢筋所受的应力发生变化时，振弦式应变计输出的信号频率发生变化。
电磁线圈激拨振弦并测量其振动频率，频率信号经电缆传输至读数装置或数据采集系统，再经换算即可得到钢筋应力的变化。
同时由 NVR型钢筋计中的热敏电阻可同步测出埋设点的温度值。
a．当外界温度恒定钢筋计仅受到轴向应力时，其应力σ与输出的频率模数△F具有如下线性关系：σ= ｋ*△F △F = F-F0式中：ｋ—钢筋计的最小读数，单位为MPa /kHz2；△F—实时测量的钢筋计输出值相对于基准值的变化量，单位为kHz2；F—实时测量的钢筋计输出值，单位为kHz2；F0—钢筋计的基准值，单位为kHz2。
b．当钢筋计不受外力作用时，若温度增加△T时，钢筋计有一个输出量△F′，这个输出量仅仅是由温度变化而造成的，因此在计算时应给以扣除。
通过实验可知：△F′与△T具有下列线性关系：ｋ*△F′= -ｂ*△T△T = T-T0式中：ｂ—钢筋计的温度修正系数，单位为MPa /℃；由制造商给出。
△T—温度实时测量值相对于基准值的变化量，单位为℃；T—温度的实时测量值，单位为℃；T0-温度的基准值，单位为℃。
c．埋设在混凝土建筑物内或其它结构物中的钢筋计，受到的是应力和温度的双重作用，因此应变计一般计算公式为：σ= ｋ*△F+ ｂ*△T=ｋ*（F-F0）＋ｂ*（T-T0）式中：σ-被测结构物钢筋所受的应力值，单位为MPa。
三、规格及主要技术参数四、验收与保管1.用户开箱验收仪器，应先检查仪器的数量(包括附件)及出厂检验合格证是否与装箱清单相符。
如有缺损不符者，应与我们联系2.开箱后每支仪器应先用100V兆欧表量测电路与密封壳体之间的绝缘电阻。
其测值应满足绝缘电阻规定要求。
若绝缘电阻小于50MΩ或热敏电阻值异常，应与我们联系。
3.NVR型钢筋计自出厂之日起两年内，如性能低于技术条件要求且系属产品质量问题时，本公司负责维修或更换。
VWR系列钢筋计
VWR型适用于长期埋设在水工结构物或其它混凝土结构物内，测量结构物内的钢筋应力，并可同步测量埋设点的温度。
加装配套附件可组成锚杆测力计、基岩应力计等测量应力的仪器。
振弦式钢筋计有温度自动补偿功能，温度修正系数小于最小读数，使用中不需要温度修正。
振弦式钢筋计具有智能识别功能。
钢筋计主要技术参数
注：频率模数F=Hz×10
南京葛南实业有限公司专业从事岩土工程安全监测仪器及系统的研发、生产、销售、服务的高科技型企业。
公司智能振弦式传感器及自动化采集系统在国内处于领先水准，产品出口16个国家和地区，应用在2000多个水电站、大型桥梁及军事工程。
公司始终注重新技术的研发投入和应用转化，致力于向客户提供承载最新技术、精准优质的仪器设备。
钢筋计与测斜仪安装与使用注意事项
钢筋计与测斜仪安装与使用注意事项钢筋计与测斜仪安装与使用注意事项1 钢筋计的安装与使用注意事项（1）目前常用的钢筋计连接方法主要有三种：焊接式、粘贴式和螺纹式，焊接式和粘贴式适用于被测构件表面平整、光滑，如工字钢等，而螺纹式适用于单根钢筋，特别是螺纹钢筋，应根据量测对象进行选择。
（2）选用焊接式或粘贴式时，一定要确保与被测构件连接牢固，同时，传感器与支座固定时最好是两端同时紧固，否则很容易造成传感器受力不均，损毁传感器。
紧固时，注意将传感器与采集仪连接，密切关注其读数，确保读数处于传感器量程的中间值，避免后续受力应超出量程而使传感器失效。
（3）钢筋计固定好用，表面应采用适当的包裹措施，避免混凝土浇注过程中将传感器浇注成一体。
所用电缆接头特别要注意防水和后期保护，防止截断或者破皮，实际经验表明，有过二次接头的传感器，使用寿命和可靠性往往不长。
（4）钢筋计可在钢筋加工场预先与钢筋焊好，焊接时应将钢筋与钢筋计的连接杆对中之后采用对接法焊接在一起。
如果在现场焊接，可在埋设钢筋计的位置上将钢筋截下相应的长度,之后将钢筋计焊上，为了保证焊接强度，在焊接处需加焊条，并涂沥青，包上麻布，以便与混凝土脱开。
为了避免焊接时仪器温度过高而损坏仪器，焊接时仪器要包上湿麻布并不断在棉纱上浇冷水，直到焊接完毕后钢筋冷却到一定温度为止。
2 测斜管的安装与使用注意事项2.1 测斜管安装（1）测斜孔的布设原则1)布置在基坑平面上挠曲计算值最大的位置，如悬臂式结构的长边中心，设置水平支撑结构的两道支撑之间。
孔与孔之间布置间距宜为20～50m，每侧边至少布置1个监测点。
2)基坑周围有重点监护对象[如建(构)筑物、地下管线]时，离其最近的围护段。
3)基坑局部挖深加大或基坑开挖时围护结构暴露最早、得到监测结果后可指导后继施工的区段。
4)监测点布置深度宜与围护体入土深度相同。
（2）围护体内测斜管安装1）地下连续墙内测斜管安装测斜管在地下连续墙内的位置应避开导管，具体安装步骤如下：（a）测管连接：将4m（或2m）一节的测斜管用束节逐节连接在一起，接管时除外槽口对齐外，还要检查内槽口是否对齐。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
钢筋计的特点
▪需长期埋设地下，即水工结构物或其它混凝土结构物内▪可测量钢筋应力
▪可测量埋设点的温度
▪振弦式测量仪器（依靠振动频率来测量数值）
钢筋计的结构图
钢筋计主要由振弦式感应部件、热敏电阻、钢套、连接杆、电缆及密封组件等组成，钢筋计的感应部件为一振弦式应变计。
钢筋计与所要测量的钢筋采用焊接或螺纹方式连接。
钢筋计的测量原理
▪首先将钢筋计安装在被测钢筋上（两端的拉杆与被测钢筋对焊牢固）
▪钢筋受力产生的变形让焊接在钢筋上的钢筋计内的钢弦变形，从而改变钢弦的自振频率
▪利用电磁线圈激拨钢弦并测出钢弦的振动频率（频率信号经过电缆传到数据采集装置）
▪经过换算测出被测钢筋的应力，同时由钢筋计的热敏电阻可测出埋设点的温度
钢筋计的应力计算公式（设F=f^2/1000，称频率模数）
1.温度恒定，应力σ与输出的频率模数的变化量呈线性关系（ｋ—钢筋计的最小读数，单位为MPa）
2.不受外力，温度增加ΔT，钢筋计有一个输出Δσ′，ΔF′与ΔT成线性关系（ｂ—钢筋计的温度修正系数，单位为MPa/ºC）
3.埋设在混凝土建筑物内的钢筋计，受到的是变形和温度的双重作用，因此钢筋计一般计算公式为：
钢筋计的要求
鉴于我们小组的题目是地下隧道数据测量，这里对钢筋计的要求主要针对项工作
▪地下测量不同于地上，仪器所处位置压力较大，所以仪器需抗压性能好
▪地下环境多水，阴暗潮湿，所以仪器需有较好的耐腐蚀性能
▪钢筋计要与钢筋一起灌注在混凝土中，一旦损坏，很难及时，甚至不能更换，所以仪器需要较长的使用寿命
谢谢观看。
