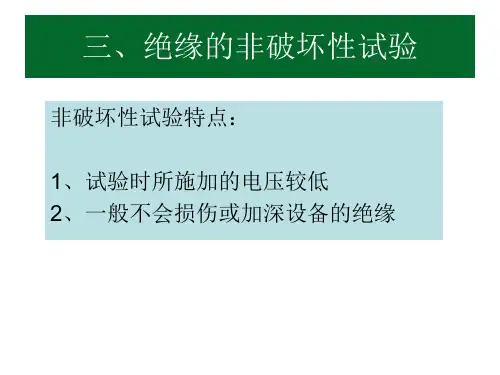

三、绝缘的非破坏性试验(zdd)
局部放电的危害：
局部放电发生在一个或几个绝缘内部的气隙或气泡之 中，因为在这个很小的空间内电场强度很大。它的放 电能量很小，所以它的存在并不影响电气设备的短时 绝缘强度。但如一个电气设备在运行电压下长期存在 局部放电现象，这些微弱的放电能量和由此产生的一 些不良效应，如不良化合物的产生，就可以慢慢地损 坏绝缘，日积月累，最后可导致整个绝缘被击穿，发 生电气设备的突发性故障
电阻值。
定义吸收比K： 加压60秒时的绝缘电阻与15秒时电阻之比值 K R60s / R15s
对大电容量试品（也称极化指数P）： 为加压10分钟时的绝缘电阻与1分钟时电阻之比值 K2 R10min / R1min
电力设备预防性试验规程等规定：
电力变压器及大型发电机凡采用沥青浸胶及烘卷云母绝缘 者：K值应不小于1.3，P值应不小于1.5；大型发电机采用环 氧粉云母者：K值应不小于1.6，P应不小于2.0；发电机容量 在200MW及以上，推荐测量K2值。
R4 R3
D
CS
CN B
C4
（2）采用移相电源 由于干扰源的相位一般 是无法改变的，因此，可以通过改变电源 的相位，使得电源的相位和干扰的相位同 相或反相，来达到消除或减少同频率干扰 的目的。
（3）倒相法 测量时将电源正接和倒相各测 量一次，测得两组结果tgδ1、C1和tgδ2、 C2, 然后计算求得tgδ和C：
tg U 曲线
纵向、横向比较
tgδ在反映集中缺陷时不灵敏，测tgδ法适合检测分布 性的绝缘缺陷。
P P1 P2
U 2Ctg U 2C1tg1 U 2C2tg2
tg C1tg1 C2tg 2 C1tg1 C2tg 2
电气设备绝缘的预防性试验
•当绝缘严重受潮或有贯穿 性导电通道时，绝缘电阻 达稳态值的所需时间大大 缩短，稳态电阻值降低， 吸收现象不明显，吸收比 接近于1。
•一般情况，K值不应小于1.3。
•高电压工程基础
•高电压工程基础
• 某些容量较大的电气设备，其吸收过程很长，吸收比K不 能充分反映绝缘吸收的全过程。引入另一指标极化指数P — 加 压10min时的绝缘电阻R10’与加压1min时的绝缘电阻R1’的比值 ：
• ia是由夹层极化(有损极化)产生的电 流，而夹层极化建立所需时间较长 ，所以较为缓慢地衰减到零，这部 分电流又称为吸收电流； Ig是不随 时间变化的恒定分量，称为电介质 的泄漏电流或电导电流。
•吸收曲线
•高电压工程基础
• 当绝缘受潮或有缺陷时，电流的吸收现象不明显，总电流 随时间下降较缓慢，而试品的绝缘电阻与电流成反比。因此， 根据I15/I60的变化，就可以初步判断绝缘的状况。
•双层介质的等值电路
•分界面上将积聚起一批多余的空间电荷，这就是夹层极化引起 的吸收电荷，电荷积聚过程所形成的电流称为吸收电流。
•这种在双层介质分界面上出现的电荷重新分配的过程，就是夹 层极化过程。 •由于夹层极化中有吸收电荷，故夹层极化相当于增大了整个电 介质的等值电容。
•高电压工程基础
• 由于这种极化涉及电荷的移动和积聚，必然伴随能量损耗 。由于电荷的积聚是通过介质的电导进行的，而介质的电导一 般很小，所以极化过程较慢，一般需要几分之一秒、几秒、几 分钟、甚至几小时，所以这种极化只有在直流和低频交流电压 下才能表现出来。
•高电压工程基础
•3、试验结果的分析判断
• 比较法：
➢ 将泄漏电流值与规程规定值比较； ➢ 将泄漏电流值与历史数据比较； ➢ 对发电机、变压器等重要设备，由电压—电流关系曲线结
浅谈绝缘预防性试验中非破坏性试验结果的综合分析判断

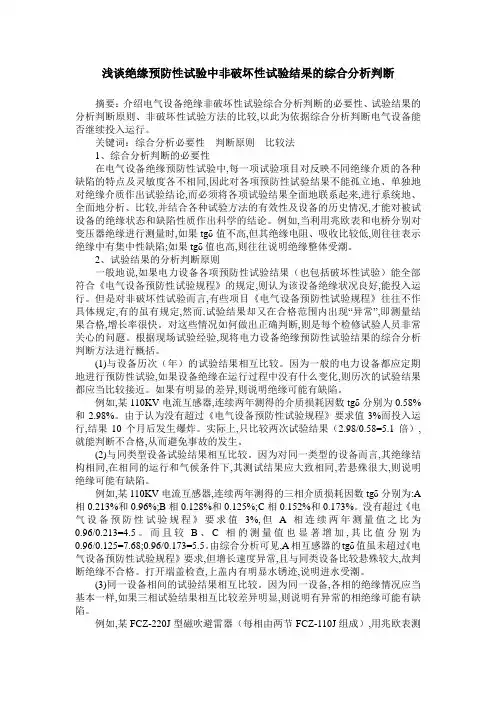

浅谈绝缘预防性试验中非破坏性试验结果的综合分析判断摘要：介绍电气设备绝缘非破坏性试验综合分析判断的必要性、试验结果的分析判断原则、非破坏性试验方法的比较,以此为依据综合分析判断电气设备能否继续投入运行。
关键词：综合分析必要性判断原则比较法1、综合分析判断的必要性在电气设备绝缘预防性试验中,每一项试验项目对反映不同绝缘介质的各种缺陷的特点及灵敏度各不相同,因此对各项预防性试验结果不能孤立地、单独地对绝缘介质作出试验结论,而必须将各项试验结果全面地联系起来,进行系统地、全面地分析、比较,并结合各种试验方法的有效性及设备的历史情况,才能对被试设备的绝缘状态和缺陷性质作出科学的结论。
例如,当利用兆欧表和电桥分别对变压器绝缘进行测量时,如果tgδ值不高,但其绝缘电阻、吸收比较低,则往往表示绝缘中有集中性缺陷;如果tgδ值也高,则往往说明绝缘整体受潮。
2、试验结果的分析判断原则一般地说,如果电力设备各项预防性试验结果（也包括破坏性试验）能全部符合《电气设备预防性试验规程》的规定,则认为该设备绝缘状况良好,能投入运行。
但是对非破坏性试验而言,有些项目《电气设备预防性试验规程》往往不作具体规定,有的虽有规定,然而,试验结果却又在合格范围内出现“异常”,即测量结果合格,增长率很快。
对这些情况如何做出正确判断,则是每个检修试验人员非常关心的问题。
根据现场试验经验,现将电力设备绝缘预防性试验结果的综合分析判断方法进行概括。
(1)与设备历次（年）的试验结果相互比较。
因为一般的电力设备都应定期地进行预防性试验,如果设备绝缘在运行过程中没有什么变化,则历次的试验结果都应当比较接近。
如果有明显的差异,则说明绝缘可能有缺陷。
例如,某110KV电流互感器,连续两年测得的介质损耗因数tgδ分别为0.58%和2.98%。
由于认为没有超过《电气设备预防性试验规程》要求值3%而投入运行,结果10个月后发生爆炸。
实际上,只比较两次试验结果（2.98/0.58=5.1倍）,就能判断不合格,从而避免事故的发生。
