3.4转子摩擦故障诊断解析
转子摩擦故障诊断
4
（1）局部碰摩的故障特征 局部碰摩是指转子在进动过程中与静止部件发生问歇性的、局部性的碰 撞摩擦。 反向进动模型：当转子与静子在A点发生旋转摩擦时，转子给静子壁面 一个摩擦力Fa，而静子以反作用力Fa’作用于转子上。如果把力Fa’平移 至转子旋转中心O’,即在O’点上加相等相反的力F’和F,则F’的作用是促使 转子以旋转的相反方向进动(反进动)，而F与Fa’组成了一个力偶，阻止 转子旋转，因而多消耗了转子的驱动功率。
2
②转子内部发生的内摩擦故障。内摩擦又可分为两种类型:
一类是转轴材料弹性滞后产生的内摩擦力激发转子涡动; 另一类是轴上配合零件与轴在弯曲时产生的摩擦以及齿式联轴节的齿套与 齿壳之间的轴向滑动摩擦，这种摩擦同样也会激励转子涡动。 内摩擦力对于具有足够大阻尼的转子并不会产生问题，但是对于柔性较好 的高速转子，在某些情况下可能会引起转子的自激振动。
10
（2）摩擦接触弧增大时的故障特征 当离心压缩机发生喘振、轴承油膜振荡等大振动时，转子处于完全失稳 状态，转子在轴承、密封等处表面作大面积摩擦，甚至发生整周摩擦， 产生很大的摩擦力。在整周摩擦时。高的摩擦力可使转子由正向涡动变 为反向涡动。 转子发生重摩擦，且摩擦接触弧较大时，在波形图上就会产生单边波峰 “削波”现象，这时将在频谱上出现涡动频率与转速频率的和差频率成 分，即产生 n m 的频率成分(n,m为正整数)。 另外，由于转子振动进入了非线性区，因而在频谱上还会出现幅值升高 了的高次谐波。从实验研究中得到如下几点结论。
3
3. 4. 1干靡擦故障的机理和特征
转子与静子之间发生的干摩擦有轻重之分。 轻摩擦，如转子与迷宫密封齿之间的摩擦、轴颈与轴承表面巴氏合金之 间的轻微摩擦属于表面擦伤，由于摩擦力不大，并不影响转子的运动特 性，也不会产生很大的转子振动，机器未停车拆检之前往往没有发现问 题。 重摩擦，是指转子与静止部件之间发生碰撞摩擦，产生较大的摩擦力， 有时甚至发生360的整周接触摩擦，显然这种摩擦就会引起转子很大振 动，并且对机器零部件带来严重损伤。 在摩擦故障的诊断中，局部碰擦和整周接触摩擦的故障特征是不同的， 利用振动信号进行诊断是常用的方法:
转子系统的故障机理及诊断技术
第六章转子系统的故障机理及诊断技术第一节概述旋转机械的种类繁多，有发电机、汽轮机、离心式压缩机、水泵、通风机以及电动机等，这类机械的主要功能都是由旋转动作完成的，统称为机器。
旋转机械故障是指机器的功能失常，即其动态性能劣化，不符合技术要求。
例如，机器运行失稳，机器发生异常振动和噪声，机器的工作转速、输出功率发生变化，以及介质的温度、压力、流量异常等。
机器发生故障的原因不同，所生产的信息也不一样，根据机器特有的信息，可以对机器故障进行诊断。
但是，机器发生故障的原因往往不是单一的因素，特别是对于机械系统中的旋转机械故障，往往是多种故障因素耦合结果，所以对旋转机械进行故障诊断，必须进行全面的综合分析研究。
对旋转机械的故障诊断过程，类似于医生对患者的治疗。
医生基于病理需要向患者询问病、病史。
切脉（听诊）以及量体温、验血相、测心电图等，根据获得的多种数据，进行综合分析才能得出诊断结果，提出治疗方案。
同样，对旋转机械的故障诊断，首先要求诊断者，在通过监测获取机器大量信息的基础上，基于机器的故障机理，从中提取故障特征，进行周密的分析。
例如，对于汽轮机、压缩机等流体旋转机械的异常振动和噪声，其振动信号从幅值域、频率域和时间域为诊断机器故障提供了重要的信息，然而它只是机器故障信息的一部分；而流体机械的负荷变化，以及介质的温度、压力和流量等，对机器的运行状态有重要的影响，往往是造成机器发生异常振动和运行失稳的重要因素。
因此，对旋转机械的故障诊断，应在获取机器的稳态数据、瞬态数据以及过程参数和运行工作状态等信息的基础上，通过信号分析和数据处理从中提取机器特有的故障征兆及故障敏感参数等，经过综合分析判断，才能确定故障原因，作出符合实际的诊断结论，提出治理措施。
旋转机械的故障来源及其主要原因，见表6-1。
表6-1 旋转机械故障的来源及主要原因第二节转子振动的基本概念旋转机械的主要功能是由旋转动作完成的，转子是其主要的部件。
汽轮机动静摩擦原因分析及检修对策
汽轮机动静摩擦原因分析及检修对策摘要：动静碰摩故障是汽轮发电机组中常见的故障之一。
机组碰摩故障发生后，轻者将会导致机组振动过大无法正常启动和运行，严重时将会造成转子的永久弯曲，甚至造成整个机组的损坏。
因此，如何快速准确诊断出机组动静摩擦原因，将是整个故障诊断中的工作重点。
本文重点论述了汽轮机动静摩擦原因及其对策。
关键词：汽轮机；动静摩擦；原因；振动；对策汽轮机是一个转动机械，其根本结构分为两大部分：转动部分和静止部分。
转动部分包括：转子、轮盘、叶片、联轴器；静止部分包括：汽缸、轴承、隔板（套）、汽封盒等。
转动机械在运行中最易产生动静部分的摩擦，由于运行中转动部件与静止部件之间的摩擦引起的故障，它被称之为碰摩故障。
近年来这些故障逐渐增多，所以对大型机组的效率提出了更高的要求，因此，正确诊断汽轮机动静摩擦故障是保证机组稳定安全运行的重要因素，也避免了生产过程中的频繁事故。
一、动静摩擦的原理及振动特征1、原理。
当动静间隙消失时，会产生摩擦。
对静止部件来说，摩擦发生在半径最小的位置。
对转子来说，摩擦发生在以最大晃动位置为中心的段弧上。
摩擦产生的热量从接触点进入转子，接触点的温度升高，远离接触点的温升较低，导致转子温度分布不均匀，引起弯曲。
一些转子发生动静摩擦后，接触部分的金属颜色变为蓝色，由此估计温升可达到数百度。
因此，尽管局部轴段存在动静摩擦，但对转子温度的影响不容忽视。
2、振动特征（1）振动为基频分量。
动静摩擦引起转子热弯曲，从而使质心偏离转动中心。
由此产生的振动与转速频率一致，也就是说为基频振动或1X称分量。
因振动系统的非线性，在大振动的情况下不可能排除一定倍频成分的可能性，但不能作为判断摩擦振动的必要条件。
（2）振动的不稳定。
在动静摩擦过程中，接触部分没有热量进入转子，转子温度处于非稳态，其热弯曲不断变化。
因此，只要动静摩擦存在，振动就不稳定。
1X的振幅和相位处于连续变化状态，若振动稳定，表明动静摩擦消失。

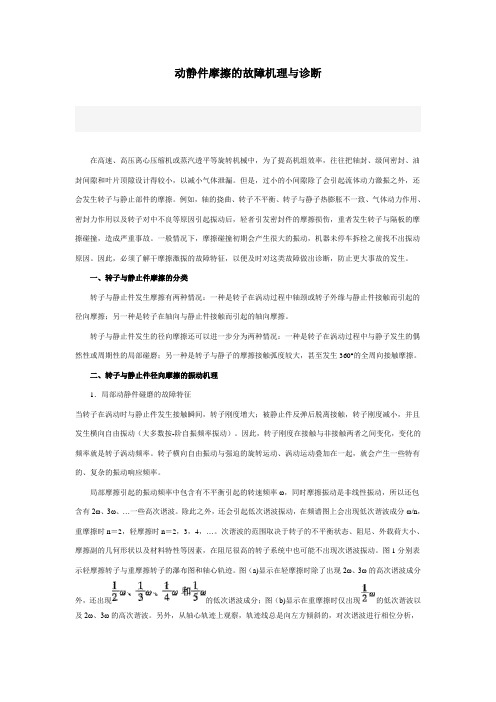

摩擦的机理与故障诊断
