钛酸锂系列锂离子电池相关参数
钛酸锂极片电阻率
钛酸锂极片电阻率
钛酸锂极片是锂离子电池中常用的正极材料之一，具有高能量密度、长循环寿命等优点。
钛酸锂极片电阻率是指钛酸锂极片材料的电阻大小，它是决定电池内阻大小的一个重要参数，对电池的性能有很大的影响。
钛酸锂极片的电阻率主要由材料中的离子传输阻力、电极材料内的电阻以及电池内部连接器的电阻等因素决定。
离子传输阻力是指离子在极片中传输的阻力，它与离子扩散速率、离子传输距离等因素有关，是影响电池内阻大小的重要因素。
电极材料内的电阻是指材料中电子传输的阻力，它与电极材料的导电性能有关。
电池内部连接器的电阻则是指电池内部连接电极的导线材料的电阻，它主要影响电池的导电性能。
为了降低钛酸锂极片的电阻率，可以采用多种手段。
一是优化材料制备工艺，通过改变制备条件、控制制备过程中的各种因素，优化钛酸锂材料的物理和化学结构，以提高材料的导电性能。
二是采用导电添加剂，将一定量的导电添加剂添加到钛酸锂极片材料中，以提高材料的导电性能。
三是优化电池结构，采用低阻抗电解质、优化电池内部连接器的设计等措施，以降低电池内部
的电阻。

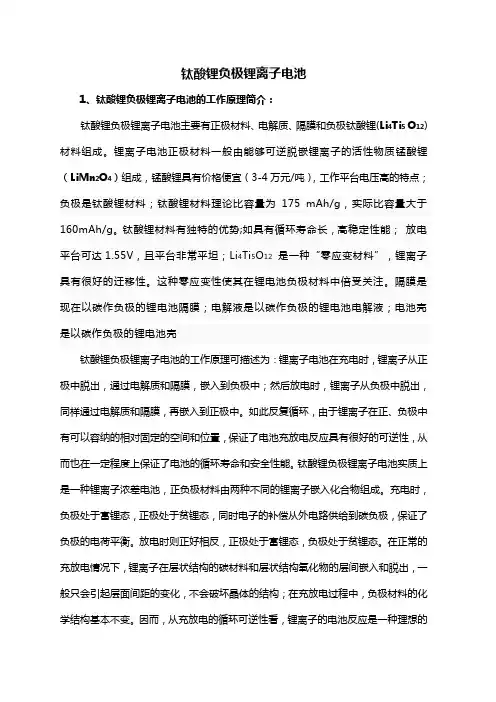

钛酸锂负极锂离子电池
钛酸锂负极锂离子电池1、钛酸锂负极锂离子电池的工作原理简介：钛酸锂负极锂离子电池主要有正极材料、电解质、隔膜和负极钛酸锂(Li4Ti5O12)材料组成。
锂离子电池正极材料一般由能够可逆脱嵌锂离子的活性物质锰酸锂（LiMn2O4）组成，锰酸锂具有价格便宜（3-4万元/吨），工作平台电压高的特点；负极是钛酸锂材料；钛酸锂材料理论比容量为175 mAh/g，实际比容量大于160mAh/g。
钛酸锂材料有独特的优势;如具有循环寿命长，高稳定性能；放电平台可达1.55V，且平台非常平坦；Li4Ti5O12是一种“零应变材料”，锂离子具有很好的迁移性。
这种零应变性使其在锂电池负极材料中倍受关注。
隔膜是现在以碳作负极的锂电池隔膜；电解液是以碳作负极的锂电池电解液；电池壳是以碳作负极的锂电池壳钛酸锂负极锂离子电池的工作原理可描述为：锂离子电池在充电时，锂离子从正极中脱出，通过电解质和隔膜，嵌入到负极中；然后放电时，锂离子从负极中脱出，同样通过电解质和隔膜，再嵌入到正极中。
如此反复循环，由于锂离子在正、负极中有可以容纳的相对固定的空间和位臵，保证了电池充放电反应具有很好的可逆性，从而也在一定程度上保证了电池的循环寿命和安全性能。
钛酸锂负极锂离子电池实质上是一种锂离子浓差电池，正负极材料由两种不同的锂离子嵌入化合物组成。
充电时，负极处于富锂态，正极处于贫锂态，同时电子的补偿从外电路供给到碳负极，保证了负极的电荷平衡。
放电时则正好相反，正极处于富锂态，负极处于贫锂态。
在正常的充放电情况下，锂离子在层状结构的碳材料和层状结构氧化物的层间嵌入和脱出，一般只会引起层面间距的变化，不会破坏晶体的结构；在充放电过程中，负极材料的化学结构基本不变。
因而，从充放电的循环可逆性看，锂离子的电池反应是一种理想的可逆反应，锂离子电池的工作电压与构成电极的锂离子嵌入化合物和锂离子的浓度有关。
2.钛酸锂Li4Ti5O12结构及性能空间群属于Fd3m，尖晶石结构，电位1.55V vs Li+/Li理论容量175mAh/g零应变材料 836pm-837pm合成方法：Li2CO3(稍过量)、TiO2(化学计量比)和活性炭混合，以无水乙醇作为分散剂，混合物用球磨机球磨24h，制得前驱体。
191111 钛酸锂电池LTO技术介绍
-40℃ ~ 55℃ -10℃ ~ 55℃
2.3V 45Ah 45A 270A 450A ＜1.75kg Φ60.0mm±0.5×260.0mm±0.5
20000次（＞80%） 3000次（＞80%）
1.5V ~ 3.0V 2.0V ~ 2.8V
2.4 钛酸锂180Ah环形电池规格参数
电池规格 使用温度范围 储存温度范围 标称工作电压
更低的首次投入成本- 10分钟充满电的能 力可以使电池的尺寸和重量相应减小，减 少了运营所需的巴士数量。十分钟充满电 减少了电池的尺寸和重量，使公交车可以 全天候运行，减少了对运营巴士投入数量 的需求.
长循环寿命，高安全性和可靠性，已经经 过30多个月的实际运行验证
2.7 钛酸锂电池用途介绍——储能（调频和调峰）
电芯焊接
电芯卷绕 正/负极极片
烘烤
化成
LTO电池生
产流程
密封焊接
检测分级
电池入库
2.2 钛酸锂20Ah软包装电池规格介绍
电池规格 使用温度范围 储存温度范围 标称工作电压
电池标称容量（1C充电/1C放电） 标准充电电流 快速充电电流 最大充电电流 单体电池重量
电池尺寸(厚×宽×高) 循环寿命 25℃条件下1C充电/1C放电100%DOD 55℃条件下2C充电/2C放电100%DOD 充放电电压限制条件
SEI Layer
Li+ (CO3-, OH-)
传统的石墨电芯
钛酸锂电池的优势:
• 钛酸锂与电解液之间的反应活性较低，几乎不生成SEI膜，改善了电池的稳定性和安 全性
• 在很高的温度下，钛酸锂能够吸收正极分解所产生的氧气，降低了热失控的风险，提 高了电池的安全性
• 钛酸锂从根本上消除了金属锂枝晶的产生，降低了电池发生内部短路的风险

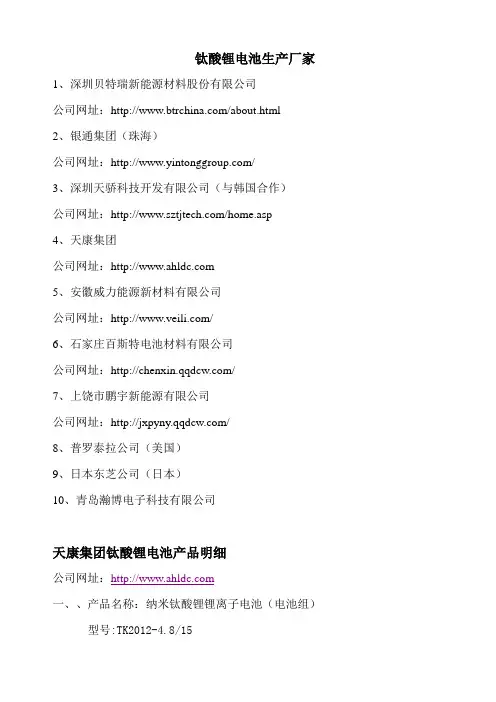

钛酸锂(Li4Ti5O12)电池生产厂家
钛酸锂电池生产厂家1、深圳贝特瑞新能源材料股份有限公司公司网址：/about.html2、银通集团（珠海）公司网址：/3、深圳天骄科技开发有限公司（与韩国合作）公司网址：/home.asp4、天康集团公司网址：5、安徽威力能源新材料有限公司公司网址：/6、石家庄百斯特电池材料有限公司公司网址：/7、上饶市鹏宇新能源有限公司公司网址：/8、普罗泰拉公司（美国）9、日本东芝公司（日本）10、青岛瀚博电子科技有限公司天康集团钛酸锂电池产品明细公司网址：一、、产品名称：纳米钛酸锂锂离子电池（电池组）型号:TK2012-4.8/15三、产品名称:钛酸锂锂离子电池组（PACK）型号:TK2012-24/15电池组模块结构特点标准充电1C恒流至2.8V 再至充电电流≤0.05C标准放电1C恒流放电至1.5V最大持续充点电电流8A（6C）最大持续放电电流8A（6C）工作温度范围—40~55℃存储温度范围＜1年：0~25℃/＜3个月：—10~45℃高温性能55℃以下，0.5C容量高于额定容量的98%低温性能—40℃以下，0.2C容量高于额定容量的60%标准充放循环寿命1万次循环后容量≥初始容量的80%银通新能源成为科技部示范型国际科技合作基地日期：2013-1-11 14:35昨日上午，"示范型国际科技合作基地"在珠海银通新能源有限公司挂牌。
近年来，珠海银通以银通研究院为中心，在原有锂离子电池基础上，着手研制钒钛石墨烯超级电容电池；努力开拓新能源汽车和储能两大产业链，并在成功收购美国澳钛纳米科技公司的基础上，建立起美国新能源基地；此外，该公司还广泛与德国、荷兰、韩国等国家的新能源企业和机构携手，合作方式也由一般性人员交流和项目合作向"项目--基地--人才"相结合的战略转变，使其真正成为技术领先、人才聚集的国际化平台。
深圳天骄科技开发有限公司产品名称：纳米级钛酸锂(Li4Ti5O12）理化指标：负极材料钛酸锂产业化项目验收通过近日，深圳市科技工贸和信息化委员会对我司承担的深圳市科技计划项目--“新型动力电池负极材料纳米钛酸锂的试生产”组织了验收，经评审，其各项指标达到预期目标，同意验收通过。
钛酸锂电池三元电压参数
钛酸锂电池三元电压参数钛酸锂电池是一种新型的锂离子电池，因其具有高能量密度、高循环寿命和良好的安全性能而备受瞩目。
其三元电压参数指的是其电压特性中的三个重要参数，分别为放电平台电压、充电平台电压和开路电压。
首先是放电平台电压。
钛酸锂电池的放电平台电压通常在2.5V左右。
这意味着电池在放电过程中，其电压会维持在较稳定的水平，使得电池能够提供相对稳定的电压输出。
这对于一些对电压要求较高的设备来说尤为重要，如电动汽车、无人机等。
其次是充电平台电压。
钛酸锂电池的充电平台电压通常在2.8V左右。
与放电平台电压类似，充电平台电压也是电池在充电过程中能够维持的稳定电压水平。
这保证了电池在充电时能够受到正确的电压控制，同时也保证了充电过程中的安全性。
最后是开路电压。
钛酸锂电池的开路电压指的是在电池未连接电路时所能提供的电压。
一般来说，钛酸锂电池的开路电压约为3.6V。
这意味着电池在未连接电路时能够提供的最大电压。
这对于电池的存储、运输和安全管理来说都有着重要意义。
钛酸锂电池的三元电压参数决定了其在实际应用中的性能表现和安全性能。
通过合理控制这些参数，可以使得钛酸锂电池在电压输出、充放电控制和安全性方面都得到很好的解决，从而提高其在电动汽车、智能手机、无人机、家用电器等领域的应用价值。
同时，这些参数也对于电池的设计、生产和管理提出了更高的要求，需要充分考虑电池在不同工作状态下的电压特性，从而保证电池的可靠性和安全性。
总的来说，钛酸锂电池的三元电压参数是其电化学特性和性能的重要体现，合理控制这些参数能够保证电池的稳定性和安全性，在不同领域的应用中发挥出最佳的性能。
随着科技的不断发展和电池技术的不断进步，钛酸锂电池在未来将有着更广阔的应用前景。
钛酸锂的制备
固相反应的条件控制
方法 原料 研磨方法
• 固相反应法(适合工业生产) • 溶胶凝胶法和水热离子交换法
• 锂源：Li2CO3，钛源：TiO2(锐钛矿) • 原料配比：Li稍过量，有研究提出，当n(Li)／
n(Ti)=0.84时产物性能最好
MASTERSIZER2000 Malvern Instruments Ltd
MASTERSIZER2000
SARTORIUS-BP121S Oven-HN101
Quantachrome UPYC1000
Quantachrome Autotap DAT-3
Quantachrome NOVA1000e 半成品电池评价 半成品电池评价
日本东芝(Toshiba)的SCiB 钛酸锂电池
2007年12月11日，东芝宣布将于2008年 3月量产新型锂离子充电电池,采用钛酸 锂作为负极
优点:
循环性能优越：在快速克放电条件下 (25oC，10C(42A)充电，15A放电)，即使 反复允放电约3000次，容量也只降低不 到10%
高倍率充放电性能优越：新产品能够 以50A的夫电流进行快充，单正反标椎 模块均町在5分钟充满电池霹量的90％ 以上
• 研究结果表明，球磨效果更好
添加剂 反应温度和时间
• 反应过程加适量炭黑提高电导性并减小颗粒尺寸 • 加入掺杂元素如Zr、Sr等进行改性
• 制备温度一般控制在800- 1 000℃ • 一般时间越长，晶粒生长越完整，不利于循环性，
800oC下一般2h保温
Ag掺杂LTO
采用高温固相反应法
得出结论：
1、Ag掺杂有助于提高容 量和循环性
6大锂电池类型及性能参数汇总!
6大锂电池类型及性能参数汇总！我们常常会说到三元锂电池或者铁锂电池，这些都是按照正极活性材料来给锂电池命名的。
常见六种锂电池具体包括：钻酸锂，镒酸锂，锲钻镒酸锂(NCM),银钻铝酸锂(NCA),磷酸铁锂，钛酸锂。
一、钻酸锂(LiCoO2)其高比能量使钻酸锂成为手机，笔记本电脑和数码相机的热门选择。
钻酸锂的缺点是寿命相对较短，热稳定性低和负载能力有限(比功率)。
像其他钻混合锂离子电池一样，钻酸锂采用石墨负极，其循环寿命主要受到固体电解质界面(SEl)的限制，主要表现在S日膜的逐渐增厚，和快速充电或者低温充电过程的负极镀锂问题。
较新的材料体系增加了模，镒和/或铝以提高寿命，负载能力和降低成本。
图1平均钻酸锂电池的蜘蛛图六角蜘蛛图总结了与运行相关的具体能量或容量方面的钻酸锂性能。
钻酸锂在高比能量方面表现出色，但在功率特性、安全性和循环寿命方面只能提供一般的性能表现。
电区标称值为3. 60V;典型工作范围3∙ 0-4. 2V /电池比能150-200Wh ∕kgβ特和电池提供南达240Wh / kg.充电0.7-1C,充电至4.20V (大部分电池)；典型充电时■长3小时；IC以上的充电电流会缩短电池寿命。
放电1C;放也截止电区2.50V。
IC以上的放电电潦会蝮短电池寿命。
桃环寿命500-1000,与放电深度，负荷，温生有关然失控150, C (302* F)。
满充枚态容易带来热失控应用手机，手板电脑,笔记本电脑，相机注释非常市的比能量.有限的比功率.话很昂贵。
被用作能量型电池・市场份领稳定。
表2钻酸锂的特性二、镒酸锂(LiMn2O4)尖晶石镒酸锂电池首次发表于1983年的材料研究报告中。
1996 年，MOIi能源公司将镒酸锂为正极材料的锂离子电池商业化。
该架构形成三维尖晶石结构，可改善电极上的离子流动，从而降低内部电阻并改善电流承载能力。
尖晶石的另一个优点是热稳定性高，安全性提高，但循环和日历寿命有限。
钛酸锂电池充放电截止电压
钛酸锂电池充放电截止电压
钛酸锂电池是一种新型的锂离子电池，它具有高能量密度、长寿命、高安全性等优点，因此在电动汽车、储能系统等领域得到了广泛应用。
而钛酸锂电池的充放电截止电压则是影响其性能的重要参数之一。
钛酸锂电池的充电截止电压通常为3.6V左右，而放电截止电压则为2.0V左右。
这是由于钛酸锂电池的正极材料LiFePO4的特性决定的。
LiFePO4的电化学稳定性较高，因此在充电时可以承受较高的电压，而在放电时则需要保持一定的电压以保证电池的安全性和寿命。
钛酸锂电池的充放电截止电压也会受到环境温度、充电速率等因素的影响。
在高温环境下，电池的内阻会降低，电池的充放电截止电压也会相应提高。
而在低温环境下，电池的内阻会增加，电池的充放电截止电压也会相应降低。
此外，快速充电会导致电池内部温度升高，从而影响电池的充放电截止电压。
钛酸锂电池的充放电截止电压也会影响电池的寿命和安全性。
如果充电电压过高或放电电压过低，会导致电池内部的化学反应失控，从而引发电池的过热、爆炸等安全问题。
因此，在使用钛酸锂电池时，需要严格控制充放电截止电压，以保证电池的安全性和寿命。
钛酸锂电池的充放电截止电压是影响其性能的重要参数之一。
在使
用钛酸锂电池时，需要根据实际情况合理控制充放电截止电压，以保证电池的安全性和寿命。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
钛酸锂系列锂离子电池相关参数
一、钛酸锂电池的概述
作为锂离子电池负极材料-钛酸锂，可与锰酸锂、三元材料或磷酸铁锂等正极材料组成2.4 V或1.9V的锂离子二次电池.此外，它还可以用作正极，与金属锂或锂合金负极组成1.5 V 的锂二次电池。
由于钛酸锂的高安全性、高稳定性、长寿命和绿色环保的特点。
可以预见：钛酸锂材料在2－3年后，一定会成为新一代锂离子电池的负极材料而被广泛应用在新能源汽车、观光车、电动自行车摩托车和要求高安全性、高稳定性和长周期储能等电池的应用领域。
二、单体电池的特点
1、独立单电池对流散热结构，能更有效低避免过热相互影响；
2、单电池独立定位支点结构，能有效防止电池在振动环境产生串动，避免了串动的摩擦破坏电池外层绝缘隔离，避免累积性的挤压效应，消除了相互挤压造成电池内部受挤压损坏电池隔膜造成危险。
三、单体电池技术参数
标称容量（0.2C）15Ah
交流内阻≈3.3mΩ
标称电压 2.48V
电芯重量≈0.713kg
标准充电方法恒流3A
截止电压 1.5V
标准充电方法恒流3A
充电保护电压 2.75V
快速充电方法恒流15A
充电电压 2.70V
最大持续放电电流7.5A
9000 cycles
循环寿命常温循环至80%，
100%DOD
工作温度充电温度-30 — 55℃
放电温度-30 — 55℃
储存温度50% — 70% SOC储存-10 — 45℃
四、电池组模块技术参数
规格型号：TK-15-2012 额定电压：42V
额定容量：15 Ah 工作电压范围：36 —42 (V)
能量密度：48.8wh/kg 96wh/L 外形尺寸：239*112*243 (mm)
五、电池组模块结构特点：
1. 无框架连接固定结构，有效提高体积比能量密度；
2. 联接电极防水结构，能有效改善导电接触点氧化产生的接触电阻；
3. 弹性补偿抗震串联接电结构，能防止震动环境造成的接触不良；
4. 非焊接引线结构，能避免焊接高温产生对极耳电极密封破坏；
5. 内压恒压结构，保持电池稳定内压，更好的避免粘合处、密封绝缘隔离处受到水分渗入。
碳负极锂离子电池的缺点：
采用电动车辆取代燃油车辆是解决城市环境污染的最佳选择，其中锂离子动力电池引起了研究者的广泛关注.为了满足电动车辆对车载铿离子动力电池的要求，研制安全性高、倍率性能好且长寿命的负极材料是其热点和难点。
目前，商业化的锂离子电池负极主要采用碳材料，但以碳做负极的锂电池在应用上仍存在一些弊端：
1、过充电时易析出锂枝晶，造成电池短路，影响锂电池的安全性能;
2、易形成SEI膜而导致首次充放电效率较低，不可逆容量较大;
3、即碳材料的平台电压较低(接近于金属锂)，并且容易引起电解液的分解,从而带来安全隐患。
4、在锂离子嵌入、脱出过程中体积变化较大，循环稳定性差。
六、相比传统材料，钛酸锂负极的明显优势
与碳材料相比，尖晶石型的Li4Ti5012具有明显的优势：
1、它为零应变材料，循环性能好;
2、放电电压平稳，而且电解液不致发生分解，提高锂电池安全性能;
3、与炭负极材料相比，钛酸锂具有高的锂离子扩散系数(为2 *10-8cm2/s)，可高倍率充放电等。
4、钛酸锂的电势比纯金属锂的高，不易产生锂晶枝，为保障锂电池的安全提供了基础。
市场上大多数磷酸铁锂、钴酸锂、锰酸锂、三元素锂电池负极材料都是碳，碳负极工作时表面生成SEI膜，SEI膜的热力学效应，形成一定的温度效应。
当热阻增加到一定值时，就有可能损坏隔膜，引起短路，甚至起火爆炸。
这是锂离子电池采用碳负极共性的缺陷。
碳负极还存在因为其层状结构的伸缩效应会改变锂离子嵌入结构，这种伸缩效应同样属于锂离子电池危险性因素。
目前的磷酸铁锂、锰酸锂、钴酸锂、三元素锂离子电池太用碳负极，为了克服安全威胁主要通过电路管理检测电流、电压、温度，对每一块单电池进行检测监控，需要花费很多成本，可靠性仍
然不确定。
七、钛酸锂电池组相关参数
产品名称：钛酸锂锂离子电池组
规格型号：TK24-15-2012
额定容量（Ah）：10/15
额定电压（V）：12/24/36/48
外形尺寸（mm）：185*117*247
重量（kg）：7.5 ...
适用范围：电动自行车用动力电池
产品名称：钛酸锂锂离子电池组
规格型号：TK24-15-2012
额定容量（Ah）：100/400
额定电压（V）：80/150
外形尺寸（mm）：520*1170*750
重量（kg）：50-600
适用范围：车用动力电池及储能系统
这两幅图为单体电池（无外壳）：
此图为单体电池（有外壳）：
（图片由国内领先的锂电池生产厂家-安徽天康锂电池提供)这两幅图为电池组（前者塑壳后者钢壳）：。
