钢筋砼桥面板预应力工程技术交底书
预应力施工技术交底
技术交底记录施工单位：中铁一局宝兰客专项目经理部五工区编号：单位工程杏园李家河大桥分（部）项工程预应力工序名称预应力施工交底内容预应力施工交底部门技术室接底班组倪其祥、谢加友班组交底内容：1．预应力孔道成孔、钢绞线制作及穿束2．锚具与夹片3．预应力张拉4．模板安装5．模板的拆除6．安全保证措施7．环境保护、文明施工、夜间施工编制审核交底日期接受交底人预应力施工（1）预应力孔道成孔、钢绞线制作及穿束1）预应力孔道成孔预应力孔道采用直径为9cm的金属波纹管成孔，为便于穿钢绞线，在波纹管内穿壁厚为5mm外径7cm的塑料管。
孔道位置须准确、圆顺。
合理设置定位钢筋，间距不超过50cm，定位钢筋采用φ12mm的HPB235钢筋，按设计图纸中的规定制作，净空尺寸大于波纹管2～3mm。
定位钢筋要焊接成型，并与梁体钢筋连接牢固。
波纹管安装完毕后，检查其位置是否正确，误差须在规定范围内，管道曲线需圆顺。
安装过程中要加强对波纹管的保护，防止电焊、氧焊等作业损伤波纹管导致漏浆从而影响预应力施工。
2）钢绞线束制作（1）领取钢绞线应按试验报告单逐盘检查领料。
预应力钢绞线为抗拉强度1860MPa、公称直径15.2mm的高强度钢绞线，符合GB/T5224-2003标准的要求。
（2）钢绞线应在特制的放盘框中进行，防止弹伤人和钢绞线打绞。
（3）散盘后的钢绞线应细致检查外观，发现劈裂重皮，小刺，折弯，油污等需进行处理。
（4）按计算好的下料长度下料，其误差为±30mm。
（5）钢绞线下料时切割口两侧各30mm处先用铁丝绑扎，下料应采用砂轮锯切割。
（6）钢绞线束由10、12根7φ5mm的钢绞线组成，钢绞线束外面用φ1mm铁线缠绑扎紧，其缠绕铁线间距为1.5m，使编扎成束顺直不扭转。
（7）编束后的钢绞线应顺直，按编号分类存放，搬运时支点距离不得大于3m，端部悬出长度不得大于1.5m。
（8）根据每束钢绞线的长度，对钢绞线束进行编号标识，分别存放。
预应力工程安全技术交底模板
一、交底目的为确保预应力工程施工过程中的安全，预防事故发生，提高施工质量，特制定本安全技术交底。
二、交底对象所有参与预应力工程施工的施工人员、管理人员及监理人员。
三、交底内容1. 施工现场安全要求（1）施工现场应设置明显的安全警示标志，确保施工人员能够清晰识别危险区域。
（2）施工现场应配备必要的安全防护设施，如安全网、防护栏杆、安全带等。
（3）施工人员必须佩戴安全帽、安全鞋、安全带等个人防护用品。
2. 预应力钢筋张拉安全要求（1）张拉作业人员必须经过专业培训，掌握预应力张拉的安全技术知识。
（2）张拉作业前，应检查张拉机具、设备是否完好，确保安全可靠。
（3）张拉作业区域应设置明显警示牌，非作业人员不得进入作业区。
（4）张拉时，必须服从统一指挥，严格按照技术交底要求操作。
（5）张拉过程中，严禁敲击、调整施力装置。
3. 预应力混凝土浇筑安全要求（1）混凝土浇筑前，应检查模板、支撑系统是否牢固可靠。
（2）浇筑过程中，严禁人员站在模板上作业。
（3）浇筑完成后，应及时清理模板、支撑系统，确保安全。
4. 施工现场其他安全要求（1）施工现场应设置消防设施，确保消防通道畅通。
（2）施工现场应设置临时用电设施，确保用电安全。
（3）施工现场应设置防雷、防静电设施，确保雷雨天气施工安全。
（4）施工现场应设置排水设施，确保施工环境干燥。
四、安全责任1. 施工单位应负责制定施工安全措施，并严格执行。
2. 施工人员应严格遵守安全技术交底，确保自身安全。
3. 监理单位应负责监督施工单位执行安全技术交底，确保施工安全。
五、附则1. 本安全技术交底自发布之日起实施。
2. 本安全技术交底如有变更，应及时通知相关单位。
3. 本安全技术交底未尽事宜，按国家有关法律法规执行。
注：本模板仅供参考，具体安全交底内容应根据工程实际情况进行调整。
桥梁预应力技术交底书
梁型
编 号
下料长度（m）
根数
直线无
声屏障
直线有
声屏障
曲线无
声屏障
曲线有
声屏障
简支箱梁31.5m
N1a N1b
33.4
36
30
36
36
N1c N1d N2 N7
33.9
88
96
88
96
N3 N4 N5 N6 N8 N9 N10 N11
34.1
176
184
184
184
简支箱梁23.5m
外露部分用塑料管套上。钢绞线安装在管道中后，必须将管道端部开口密封以防止湿气进入。钢绞线穿入梁体后必须尽快张拉，停放时间不宜过长。
3.2.3.1预制梁预施应力按预张拉、初张拉和终张拉三个阶段进行。
3.2.3.2预应力束张拉前清除管道内杂物和积水。预制梁带模预张拉时，梁体混凝土强度必须达到设计值的60%(33.5MPa）；内模及组合箱梁侧模必须松开，不得对梁体压缩造成阻碍。
3.2.1 张拉机具
3.2.1.1预、初张拉选用河南开封中豫预应力有限公司生产的5台YDC2500型穿心式千斤顶，配套5台ZB4－500型油泵（其中一套作为备用）。千斤顶的工作能力为250t，即最大张拉力的1.6倍。终张拉选用河南开封中豫预应力有限公司生产的5台YDC3000型穿心式千斤顶，配套5台ZB4－500型油泵(其中一套作为备用）。千斤顶的工作能力为300t，即最大张拉力的1.3倍。千斤顶活塞最大行程为200mm。
4.制作好的钢绞线束，下部采用木条或彩条布垫离地面，上部采用防雨棚布进行覆盖，以免钢绞线锈蚀。在堆放、运输过程中不得产生死弯、损伤、污染、油污及锈蚀等。
预应力张拉施工技术交底
预应力张拉施工技术交底预应力张拉施工技术交底一、引言预应力张拉施工是一种重要的钢筋混凝土施工技术，通过施加预应力力量来增加结构的承载能力和耐久性。
本文档旨在详细介绍预应力张拉施工的技术要点和操作流程，以便施工人员能够正确理解和执行。
二、材料及设备准备1. 钢束：使用符合设计要求的预应力钢束，材质应符合相关标准，外观应完好无损。
2. 预应力锚具：选用符合标准要求的预应力锚具，确保其可靠性和耐久性。
3. 钢板：选用符合标准要求的钢板，保证其材质和尺寸符合设计要求。
4. 润滑脂：采用适当的润滑脂，确保钢束的顺畅运动和保护钢束面对腐蚀的能力。
5. 张拉设备：使用符合要求的张拉设备，确保其稳定可靠。
三、张拉施工流程1. 施工准备1.1 施工人员进行安全培训，了解相关安全规范和操作要求。
1.2 检查预应力设备和材料的完好性和质量。
1.3 清理张拉工作区域，确保安全和施工顺利进行。
2. 钢束布设2.1 按照设计要求，在混凝土构件内布设预应力钢束，并采取必要的支撑和固定措施。
2.2 确保钢束的位置和弯曲半径符合设计要求。
3. 预应力锚固3.1 安装预应力锚具，并按照设计要求进行锚固。
3.2 检查锚固装置的固定状态和锚固力的准确性，确保符合设计要求。
4. 张拉操作4.1 按照设计要求，确定张拉力和张拉次序。
4.2 通过张拉设备施加预应力力量，使钢束达到预定张拉力。
5. 锚固5.1 确保钢束张拉力稳定后，进行锚固操作，使钢束固定在预应力锚具上。
5.2 检查锚固装置的可靠性和锚固力的准确性。
6. 后处理6.1 根据设计要求，进行预应力钢束和锚具的保护措施。
6.2 清理施工现场，妥善处理废弃材料和设备。
附件：1. 工程图纸2. 设计说明书3. 安全操作手册4. 预应力锚固验收记录法律名词及注释：1. 预应力：在结构受力之前施加的一种力，用来抵消结构在使用过程中产生的内力。
2. 张拉力：预应力施加在钢束上的力，用来增加混凝土结构的承载能力。

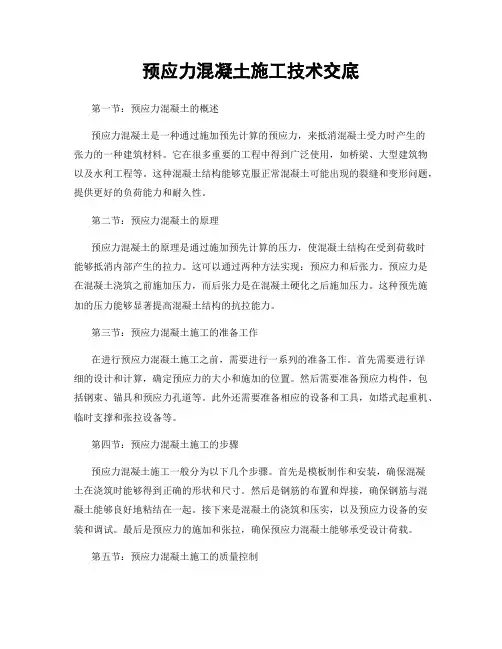

预应力混凝土施工技术交底
预应力混凝土施工技术交底第一节：预应力混凝土的概述预应力混凝土是一种通过施加预先计算的预应力，来抵消混凝土受力时产生的张力的一种建筑材料。
它在很多重要的工程中得到广泛使用，如桥梁、大型建筑物以及水利工程等。
这种混凝土结构能够克服正常混凝土可能出现的裂缝和变形问题，提供更好的负荷能力和耐久性。
第二节：预应力混凝土的原理预应力混凝土的原理是通过施加预先计算的压力，使混凝土结构在受到荷载时能够抵消内部产生的拉力。
这可以通过两种方法实现：预应力和后张力。
预应力是在混凝土浇筑之前施加压力，而后张力是在混凝土硬化之后施加压力。
这种预先施加的压力能够显著提高混凝土结构的抗拉能力。
第三节：预应力混凝土施工的准备工作在进行预应力混凝土施工之前，需要进行一系列的准备工作。
首先需要进行详细的设计和计算，确定预应力的大小和施加的位置。
然后需要准备预应力构件，包括钢束、锚具和预应力孔道等。
此外还需要准备相应的设备和工具，如塔式起重机、临时支撑和张拉设备等。
第四节：预应力混凝土施工的步骤预应力混凝土施工一般分为以下几个步骤。
首先是模板制作和安装，确保混凝土在浇筑时能够得到正确的形状和尺寸。
然后是钢筋的布置和焊接，确保钢筋与混凝土能够良好地粘结在一起。
接下来是混凝土的浇筑和压实，以及预应力设备的安装和调试。
最后是预应力的施加和张拉，确保预应力混凝土能够承受设计荷载。
第五节：预应力混凝土施工的质量控制预应力混凝土施工的质量控制非常重要，可以通过以下几个方面来保证。
首先是严格按照设计和施工规范进行施工，包括混凝土的配制、钢筋的焊接和预应力的施加等。
其次是进行必要的质量检测和监测，包括混凝土的强度、预应力的拉力以及结构的挠度和裂缝等。
同时还需要保证施工人员具备必要的资质和经验，以及做好安全措施，确保施工过程安全可靠。
第六节：预应力混凝土结构的优势和应用预应力混凝土结构具有许多优势，包括更好的抗裂性能、更大的跨度范围和更高的荷载能力等。
预应力混凝土技术交底内容
预应力混凝土技术交底内容本文档旨在对预应力混凝土技术进行详细交底，以确保项目的顺利进行和施工质量的达到标准要求。
1. 技术要求- 预应力混凝土施工必须符合国家相关标准和规范的要求。
- 施工过程中要保证混凝土的设计强度达到要求，并且预应力钢筋的加固应符合设计要求。
- 施工人员应该具备相关证书和经验，熟悉预应力混凝土施工工艺。
2. 施工准备- 施工前要确保施工现场的环境符合施工要求，包括土质、地基稳定性等。
- 传达预应力混凝土施工的相关标准和规范要求，以及施工人员的安全注意事项。
- 准备好施工所需的材料和设备，包括混凝土、预应力钢筋、张拉设备等。
3. 施工过程- 混凝土浇筑前要严格按照设计要求进行拌合和搅拌，确保混凝土的均匀性和强度。
- 预应力钢筋的加固要按照设计图纸要求进行布置，保证钢筋的正确位置和固定。
- 预应力钢筋张拉要按照预应力设计要求进行，包括张拉力的控制和保持时间的要求。
- 预应力钢筋张拉完成后，要进行锚固和锚固长度的检验，确保钢筋的锚固质量。
4. 质量控制- 施工过程中要进行质量检验，包括混凝土的抗压强度、钢筋的锚固长度和张拉力的检测等。
- 检查施工现场的安全措施是否到位，保证施工人员的安全。
- 做好施工记录和验收报告的记录，以备后期评估和审查。
5. 安全注意事项- 施工现场要设立警示标志，确保行人和车辆的安全。
- 使用预应力钢筋张拉设备时，要做好安全防护，避免发生意外事故。
- 进行混凝土浇筑时，要注意施工人员的安全，避免混凝土的坍落和喷溅。
以上是预应力混凝土技术交底的内容，施工过程中要严格按照相关要求进行操作，确保项目的施工质量和安全。
预应力张拉技术及安全交底模板
一、一、前言预应力张拉技术在建筑工程中具有广泛的应用，能够显著提高结构的安全性和耐久性。
为确保施工过程中人员安全和工程质量，以下为预应力张拉技术及安全交底模板，旨在提高施工人员的安全意识和操作技能。
二、一、预应力张拉技术概述1. 预应力张拉技术是指在混凝土构件中预先施加一定的拉应力，使混凝土构件在受力时能够抵抗较大的拉力，提高结构的承载能力和耐久性。
2. 预应力张拉技术分为先张法和后张法两种。
先张法是在混凝土浇筑前对钢筋进行张拉，而后张法是在混凝土浇筑后对钢筋进行张拉。
三、一、安全交底内容1. 人员要求（1）施工人员必须经过专业培训，掌握预应力张拉的安全技术知识，并经考核合格后方可上岗。
（2）施工人员应熟悉张拉设备、工具的使用方法，了解各种材料的性能及施工工艺。
2. 设备与材料（1）张拉设备：张拉机、千斤顶、锚具、连接器等。
（2）材料：钢筋、钢绞线、混凝土、锚具等。
3. 施工现场安全措施（1）施工区域应设置明显的警示标志，非作业人员不得进入。
（2）张拉作业区域应设有防护栏杆，确保施工人员安全。
（3）张拉作业时，应保持现场整洁，不得堆放杂物。
4. 操作规程（1）张拉前，应检查设备、工具及材料，确保其完好、可靠。
（2）张拉过程中，操作人员应按照操作规程进行操作，不得擅自改变操作步骤。
（3）张拉过程中，应密切注意油压、伸长量等参数，发现异常情况立即停机处理。
（4）张拉结束后，应检查张拉效果，确保符合设计要求。
5. 应急处理（1）张拉过程中，如发生设备故障、材料损坏等情况，应立即停机处理。
（2）发生人身伤害事故时，应立即组织抢救，并报告相关部门。
四、一、总结通过以上预应力张拉技术及安全交底模板，有助于提高施工人员的安全意识和操作技能，确保施工过程中人员安全和工程质量。
在实际施工过程中，施工人员应严格遵守操作规程，确保工程顺利进行。
预应力施工技术交底
预施应力前应作好如下准备工作： 检查梁体混凝土强度、弹性模量、混凝土龄期是否达到设计要求，否则不允许预
加应力。 千斤顶和油压表均在校验有效期内。
检查预应力锚具、夹具等有关检验资料是否齐备。 预施应力采用双控措施，预施应力值以油压表读数为主，以预应力钢束伸长值进 行校核。
③、张拉工艺
安装油顶，使孔道、锚具和千斤顶三者轴线重合。
e、切割钢绞线或者压浆时发生滑丝者。 2、滑丝与断丝处理:
在整个张拉过程中，严密注意钢绞线及锚具滑丝情况。 A 、当全梁断丝、滑丝总数超过钢丝总数的 0.5%，且一束内断丝超过一丝时均须进
行处理。 b、处理方法：当一束出现少量滑丝时，可用单根张拉油顶进行补拉。当一束内出
现多根钢绞线滑丝时，须放松钢绞线束并重新装夹片整束补拉。 3 、有关规定 A 、张拉钢绞线之前，对梁体应作全面检查，如有缺陷，须事先征得监理工程师
泵
空气过滤器
水环式 真空泵
真空注浆设备示意图
进循环水
③试抽真空 关闭出浆阀、注浆阀和排浆阀，打开真空阀和排气阀，拧开循环水口，开动抽真 空泵，观察真空压力表的读数，应能达到负压力 0.06～0.1MPa。当孔道内的真空度保 持稳定时（真空度越高越好），停泵 2min，若压力降低小于 0.02MPa 即可认为孔道能 基本达到并维持真空。 ④拌浆 拌浆前先加水空转数分钟，使搅拌机内壁充分湿润，将积水倒干净。然后将称量 好的水倒入搅拌机，边搅拌边倒入水泥，在搅拌 3～5min 直至均匀，用滤网过滤后， 倒入盛浆的储浆桶。 ⑤ 压浆 启动真空泵，待压力表的读数稳定后，真空度维持在负压 0.08MPa 左右时，打开 注浆阀，启动压浆泵，开始压浆。当抽真空端的透明胶管内有水泥浆流出，快要到达 排浆阀时，关闭真空阀和真空泵，打开排浆阀门，继续压浆至浆体连续喷出。观察废 浆桶处的出浆情况，当出浆流畅、稳定且稠度与压入浆体基本一样时，关闭出浆阀， 并继续压浆加压至 0.7MPa 左右，持压 3min，最后关掉压浆泵，关闭注浆阀。持压过 程中，从低至高逐一打开埋设于波纹管上的各个峰顶的排气管，排出残余的空气及泌 水，保证管道内浆体饱满。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
工程名称
钢筋砼桥面板预应力工程
日期
内容：
技术措施：
1、预应力筋及配件
预应力筋进场后要分批进行验收。验收时除对其质量证明书、包装、标志和规格等进行验收外，尚须按照本项交底内的质量标准中的相关要求进行质量检验。
2、锚具、夹具及连接器
预应力筋锚具、夹具及连接器应具有可靠的锚固性能、足够的承载能力和良好的适应性，能够保证充分发挥预应力筋的强度，安全的实现预应力张拉作业。用于后张结构的锚具及其附件s上要设置压浆孔或排气孔，压浆应有足够的截面面积，以保证浆液的畅通。
主送单位
各工区
编号
工程名称
钢筋砼桥面板预应力工程
日期
内容：
⑸预应力的张拉控制应力在施工中需要超张拉或计入锚圈口预应力损失时，可比设计要求提高5%，但在任何情况下均不得超过设计规定的最大张拉控制应力。
⑹按照设计给定的张拉次序进行张拉。
7、孔道压浆
⑴压浆前，对孔道进行清洁处理。
⑵浆体应具有流动性好、不泌水、无收缩、可灌时间满足施工工艺的要求。在施工环境温度下，浆体在6h内应保持可灌性，并基本不泌水。浆体的终凝时间不大于24h。
⑵预应力筋用锚具、夹具和连接器进场时，必须对其质量指标进行全面检查并按批进行外观、硬度、静载锚固系数性能试验，其质量必须符合现行国家标准《预应力筋用锚具、夹具和连接器》（GB/T14370）的规定和设计要求。
编制者： 审核者：批准人：
接收单位： 接收负责人：
技术交底书
单位：第2页共5页
主送单位
各工区
⑵预应力筋应采用切断机或砂轮锯切断，不得采用电弧切断，也不得使预应力筋经受高温、焊接火花或接地电流的影响。钢绞线下料后不得散头。
⑶钢丝编束应梳丝理顺，每隔1～1.5m捆扎成束。搬运时，不得在地上拖拉。
6、施加预应力
⑴在施加预应力前对预应力设备进行选用及校验。千斤顶在张拉前必须经过校验，其校正系数不得大于1.05。校正有效期为1个月。与千斤顶配套使用的压力表要选择防震型产品，表面最大读数应为张拉力的1.5～2.0倍，精度不应低于1.0级。
⑵后张法预应力张拉前，应对孔道摩阻损失、扩孔段摩阻损失和锚口摩阻损失进行实际测定，根据实测结果对张拉控制应力做适当的调整。
⑶混凝土达到规定的强度等级和相应的弹性模量后方可施加预应力。
⑷施加预应力时，预应力筋、锚具和千斤顶应位于同一直线上。
编制者： 审核者：批准人：
接收单位： 接收负责人：
技术交底书
单位：第4页共5页
5、预留孔道位置允许偏差为横向5mm，竖向h/1000。
6、预留管道与设计位置偏差：跨中4m范围≤6mm，其余部位≤8mm。
7、预应力施工原材料、制作和安装、张拉、压浆和封端的检验必须符合铁道部现行《铁路混凝土工程施工质量验收补充标准》（铁建设【2005】160号）的相关规定。
⑴预应力筋进场时，必须对其质量指标进行全面检查并按批抽取试件做破断负荷、屈服负荷、弹性模量、极限伸长率试验，其质量必须符合《预应力混凝土用钢丝》（GB/T5223）、《预应力混凝土用钢绞线》（GB/T5224）等现行国家标准的规定和设计要求。
⑶必须严格控制封锚后的梁体长度。
安全措施：
1、进入施工现场必须正确佩戴好安全帽，施工操作人员应穿戴好必
编制者： 审核者：批准人：
接收单位： 接收负责人：
技术交底书
单位：第5页共5页
主送单位
各工区
编号
工程名称
钢筋砼桥面板预应力工程
日期
内容：
要的劳动防护用品。严禁疲劳作业及酒后作业。
2、特种作业人员持证上岗。
编制者： 审核者：批准人：
接收单位： 接收负责人：
技术交底书
单位：第3页共5页
主送单位
各工区
编号
工程名称
钢筋砼桥面板预应力工程
日期
内容：
5、预应力筋制作
⑴预应力筋下料长度应通过计算确定。计算时应考虑结构的孔道长度或台座长度、锚夹具厚度、千斤顶长度、墩头预留量、冷拉伸长值、弹性回缩值、张拉伸长值和外露长度等因素。首次使用要通过试验确定各项参数后方可成批下料。
⑶浆体的性能测试应包括流动度、流动度的延时变化与温度敏感性、压力引起的最大泌水量以及强度发展速率等。
⑷灌浆需在预应力筋穿入孔道后48h以内和张拉后24h以内完成。
8、封锚
⑴压浆结束后，要及时对需封锚的锚具进行封闭。先将锚具周围冲洗干净，并对梁端混凝土凿毛，然后设置钢筋网浇筑封锚混凝土。
⑵封锚混凝土采用水泥基聚合物混凝土。强度符合设计要求。
3、管道
管道要具有足够的强度，以使其在混凝土的重量作用下能够保持原有的形状，且能按要求传递粘结应力。管道的材料采用刚性或半刚性金属或高密度聚乙烯制成。
4、预应力材料的保护
预应力材料必须保持清洁，在存放和搬运过程中要避免机械损伤和锈蚀。在室外保存时间不宜超过6个月，不得直接堆放在地面上，必须采取垫枕木并用苫布覆盖等有效措施，防止雨露和各种有害介质的侵蚀。
采用施工图纸：
适用起止里程：DK212+400～DK245+962.61
编制者： 审核者：批准人：
接收单位： 接收负责人：
3、在施工全过程中，应严格执行有关机械的安全操作规程，由专人进行操作。应加强机械维修保养工作。
4、悬空、攀登高处作业的人员，必须有特种作业人员操作证，并经检体检合格后，方可从事高和作业。否则，禁止悬空、攀登工作。
施工进度和工期要求：满足施工组织设计关于施工进度和工期的要求。
其它要求：针对本技术交底实行三级交底制度，要落实到工班组。
技术交底书
单位：第1页共5页
主送单位
各工区
编日期
内容：
质量标准：
1、预应力钢丝与设计或计算长度差允许偏差为±10mm。
2、预应力钢丝束中各根钢丝长度差允许偏差为不大于钢丝长度的1/5000，且不大于5mm。
3、预应力钢绞线与设计或计算长度差允许偏差为±10mm。
4、预应力钢绞线束中各根钢丝长度差允许偏差为5mm。
