无机房电梯井道尺寸表
主要厂商无机房梯型主要规格参数对照表-2017-08
1.0m/s:1300/1550/1650 1.6m/s:1400/1650/1750/1800 1.75m/s:1450/1700/1800/1850 2.0m/s:1700/1800/1850 2.5m/s:2050/2150/2200 (因底坑深度同时受载重量和提 升高度的影响，具体信息请参见 样本)
1550/1650/--)
3800/3850)
1.6m/s:1550/1650/1700
1.6m/s:3800/3850/3900
1.75m/s:1600/1700/1750
1.75m/s:3900/3950/4000
1.0m/s:60 1.6m/s:80 1.75m/s:80
1275 1350 1600
CO 1350*1400
2S
CO 1600*1400
2S
CO 1100*2100
2S
CO 2S
1200*2300
CO
2S 1400*2400
800 1100*1400
900
侧置
800
CO
1350*1400
900
1600*1400 900
2S 1100*2100
井道尺寸 W*D
1865*1860 1965*1860 1650*1982 1715*1982 速度≤1.75/速度＞1.75(下同) 1925*1860/2010*1860 2090*1860/2115*1860 1900*1982/2010*1982 1965*1982/2075*1982 2150*1860*2260*1860 2315*1860/2340*1860 2415*1860/2440*1860 2150*1962/2260*1982 1800*2560/1825*2560 1950*2560/2000*2560
观光电梯尺规格与明细寸
62300
46000/84 000/6700 0/48000/
50000
1800 2000
TGJ11506096(17
人）
1380x2150 1550x2370
900
2500x2750 3200x4900
76000
56000/11 000/8500 0/48000/
50000
1800 2000
观光电梯尺寸规格对照表(六角型）
型式 model
较厢尺寸 car cab内 axbintema l 外 Axb external
入口宽度 Width of
the inlet(mm)
井道尺寸 size of
lift shaft Xxy(mm)
机房尺寸 size of machine
room sxt(mm)
最高 支反力Nby- Height 底坑 reacti on N of Depth of R1 R2 R3 R4 Overhead pit
70000 52000 100000 800000
48000 50000
1800 2000
TGJ11506096(17
人）
1600x1850 1770x2070
900
2720x2450 3400x4600
76000 56000 110000 850000
48000 50000
1800 2000
1600x1480
900 2500x2250
5900 6200
1800 2000
2.4㎡
观光电梯尺寸规格对照表(半圆型）
型式 model
较厢尺寸 car cab内 axbintema l 外 Axb external
电梯参数汇总表
轿厢净尺寸mm
（宽*深） 1100*1400
开门净尺寸mm
（宽*高） 8Biblioteka 0*2100顶层高度mm4100 4100 4150 4100(1m/s.1.6m/s) 4150(1.75m/s),4250(2m/s) 4550(2.5m/s) 4100(1m/s.1.6m/s) 4150(1.75m/s),4250(2m/s) 4550(2.5m/s) 4150(1m/s,1.6m/s) 4200(1.75m/s) 4350(2m/s),4600(2.5m/s) 4200(1m/s.1.6m/s)
2000*1750
1100*2100
顶层高度mm
≥4450 ≥4500 ≥4600 ≥4600 ≥4700 ≥4700 ≥5000
轿厢净尺寸
（宽*深）mm 1100*1320 1300*1670 1500*2620 2000*2750 2500*2400 2500*3200 2500*3400
开门净尺寸
小机房垂直客梯
序号 1 载重（kg）
630
井道尺寸mm
（宽*深） 1950*1650
底坑深度mm
1300(1m/s) 1330(1.6m/s) 1360(1.75m/s) 1300(1m/s),1330(1.6m/s)
2
800
1950*1900
1360(1.75m/s),1550(2m/s) 1850(2.5m/s) 1300(1m/s)
（宽*高）mm 1100*2100 1300*2100 1500*2100 1500*2200 1800*2200 1800*2200 1800*2400
1600
2640*2450
有机房货梯
观光电梯尺规格与明细寸
底坑 Depth of pit
1800 2000
1800 2000
底坑 Depth of pit
1800 2000
1800 2000
1800 2000

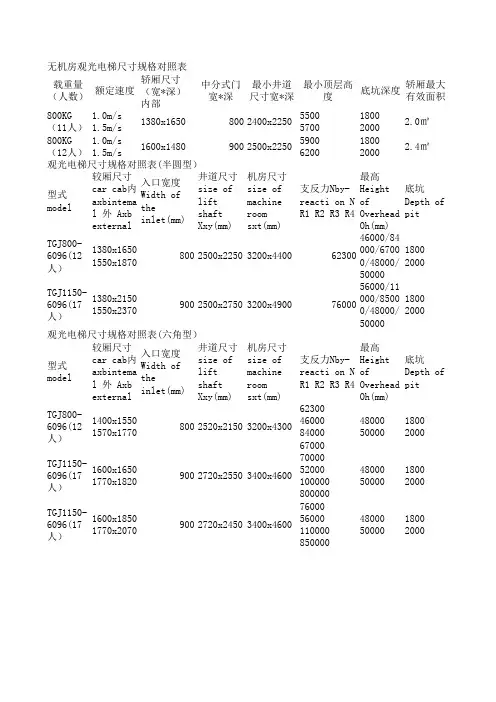

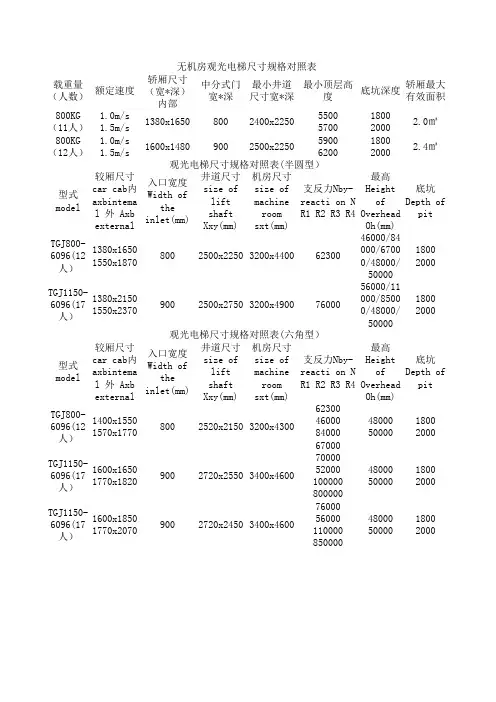

无机房观光电梯尺寸规格对照表 轿厢尺寸 载重量 中分式门 额定速度 （宽*深） （人数） 宽*深 内部 800KG 1.0m/s 1380x1650 800 （11人） 1.5m/s 800KG 1.0m/s 1600x1480 900 （12人） 1.5m/s 观光电梯尺寸规格对照表(半圆型） 井道尺寸 较厢尺寸 入口宽度 size of car cab内 Width of 型式 lift axbintema the model shaft l 外 Axb inlet(mm) Xxy(mm) external
最小井道 最小顶层高 轿厢最大 底坑深度 尺寸宽*深 度 有效面积 5500 5700 5900 2500x2250 6200 2400x2250 机房尺寸 size of machine room sxt(mm) 1800 2000 1800 2000 2.0㎡ 2.4㎡
最高 支反力Nby- Height reacti on N of R1 R2 R3 R4 Overhead Oh(mm) 46000/84 TGJ800000/6700 1380x1650 6096(12 800 2500x2250 3200x4400 62300 1550x1870 0/48000/ 人） 50000 56000/11 TGJ11501380x2150 000/8500 6096(17 900 2500x2750 3200x4900 76000 1550x2370 0/48000/ 人） 50000 观光电梯尺寸规格对照表(六角型） 最高 井道尺寸 机房尺寸 较厢尺寸 入口宽度 支反力Nby- Height size of size of car cab内 Width of 型式 reacti on N of machine lift axbintema the model R1 R2 R3 R4 Overhead rOh(mm) Xxy(mm) sxt(mm) external 62300 TGJ8001400x1550 46000 48000 6096(12 800 2520x2150 3200x4300 1570x1770 84000 50000 人） 67000 70000 TGJ11501600x1650 52000 48000 6096(17 900 2720x2550 3400x4600 1770x1820 100000 50000 人） 800000 76000 TGJ115056000 48000 1600x1850 900 2720x2450 3400x4600 6096(17 1770x2070 110000 50000 人） 850000
电梯技术要求无机房电梯基本要求备注1机房位置顶层井道
40.误登录取消功能
41.预开门功能
42.乘客按钮响铃应答功能
43．紧急消防操作：系统将取消所有召唤信号，驱动电梯迅速达到消防层，开门疏散乘客；紧急消防员操作：当预设在消防层的消防服务开关被启动时，轿外召唤信号全部取消，电梯只登记和应答轿内指令
六、以下主要部件要求注明产地和品牌
5.载重:300Kg
6.井道尺寸:长1700×宽1700mm
7.地坑深度800 mm
二、轿厢内部要求
8.开门方式:手动上下直开分门
9.开门方向：单向开门
10.轿厢内净尺寸:不低于1000 mm×1000 mm×1000 mm
11.轿厢、轿门﹑扶手材质: 304拉丝不锈钢面板
三、系统要求
12.电锁功能：基站呼梯盒配备电锁，用于启动和关闭电梯的控制电路。
25.极限保护功能：在井道的最上端和最下端装有极限开关，可防止轿厢冲顶或墩底。
26.全集选功能：可多层同时呼梯，顺向截车，提高使用效率。
27.直驶、纠错功能：如持续按某层呼梯按钮3秒以上直驶到该层，并取消其它层呼梯登记。
28.接触器机械互锁功能：接触器机械互锁保护，特别保证上、下行运行可靠。
29.故障重新启动功能:故障重新启动，解除各种故障或检修状态，只有在排除故障后，并且将电柜内检修/运行开关拨到运行位置，重新送电，电梯才能正常运行，防止误操作，保证安全可靠。
13.自动平层功能：当因某种原因，诸如停电或操作不当造成轿厢未停靠在任何一层站的平层位置时，用电锁重新开启电梯，本电梯会自动下行至临近层站平层，并显示停靠的楼层，以便电梯正常运行。
14.电气门联锁功能：各层厅门均有电气门联锁开关，当任何一层厅门打开时，电梯停止运行，保证人员使用安全。
电梯尺寸和载重量
都以常见轿厢尺寸为例吧客梯：630kg（8人）轿厢尺寸1100x1400，有机房电梯（一般对重后置）井道尺寸1700x2100无机房电梯（一般对重侧置）井道尺寸1800x1800800kg（10人）轿厢尺寸1350x1400，有机房电梯（一般对重后置）井道尺寸1900x2100无机房电梯（一般对重侧置）井道尺寸2000x19001000kg（13人）轿厢尺寸1600x1400，有机房电梯（一般对重后置）井道尺寸2200x2100无机房电梯（一般对重侧置）井道尺寸2300x19001350kg（18人）轿厢尺寸1900x1500，有机房电梯（一般对重后置）井道尺寸2500x2300无机房电梯（一般对重侧置）井道尺寸2600x20001600kg（21人）轿厢尺寸1900x1700，有机房电梯（一般对重后置）井道尺寸2500x2500无机房电梯（一般对重侧置）井道尺寸2600x2300货梯尺寸差异比较大：但总的面积在国标里有要求，给你个通用一点计算方式吧井道宽=轿厢净宽+1300左右吧；井道深=轿厢深+600左右吧（对重侧置的时候）井道宽=轿厢净宽+900左右吧；井道深=轿厢深+1200左右吧（对重后置的时候）U型观光梯一般都在1000kg左右轿厢一般就1300x1800差不多吧钢结构井道给个宽度在2200-2400之间，具体看开门尺寸。
结构深度在1500左右就行，后壁空着就行。
两个电梯井可以共用一个井道，不过中间得有分隔梁，就是间隔不大于2500mm 的厚度在200左右，高度在300左右的结构过梁，用来固定导轨支架。
U型电梯的尺寸每个厂家设计的样式的有差异，不比普通电梯，如果要说细致一些，在这上面恐怕说不清楚哦，如果你还有其他问题，可以给我留言联系我。
希望对你有帮助我们平时所说的电梯面积就是指轿厢面积，从标准角度理解应当是轿厢最大有效面积。
关于轿厢最大有效面积，GB7588-2003有明确的规定：一、乘客电梯和病床电梯的轿厢最大有效面积1 乘客电梯和病床电梯的轿厢有效面积应予以限制，其额定载重量和最大有效面积之间存在一对对应关系，部分常用额定载重量的轿厢最大有效面积见表1。
各种类型电梯尺寸
无机房电梯（一般对重侧置）井道尺寸2300x1900
1350kg（18人）轿厢尺寸1900x1500，有机房电梯（一般对重后置）井道尺寸2500x2300
无机房电梯（一般对重侧置）井道尺寸2600x2000
1600kg（21人）轿厢尺寸1900x1700，有机房电梯（一般对重后置）井道尺寸2500x2500
无机房电梯（一般对重侧置）井道尺寸2600x2300
货梯尺寸差异比较大：
但总的面积在国标里有要求，给你个通用一点计算方式吧
井道宽=轿厢净宽+13梯：
630kg（8人） 轿厢尺寸1100x1400，有机房电梯（一般对重后置）井道尺寸1700x2100
无机房电梯（一般对重侧置）井道尺寸1800x1800
800kg（10人）轿厢尺寸1350x1400，有机房电梯（一般对重后置）井道尺寸1900x2100
无机房电梯（一般对重侧置）井道尺寸2000x1900
井道宽=轿厢净宽+900左右吧；井道深=轿厢深+1200左右吧（对重后置的时候）
U型观光梯一般都在1000kg左右 轿厢一般就1300x1800差不多吧 钢结构井道给个宽度在2200-2400之间，具体看开门尺寸。结构深度在1500左右就行，后壁空着就行。
两个电梯井可以共用一个井道，不过中间得有分隔梁，就是间隔不大于2500mm的厚度在200左右，高度在300左右的结构过梁，用来固定导轨支架。
电梯土建设计参数表(总结)
1350
2500*2300
≤1.75m/s
≤40m
1000
2200*2200
5000
2000
1350
2500*2300
2
无机房客梯
≤1.75m/s（无机房客梯速度不宜>1.75 m/s）
≤40m
1000
2200*2200
4700
1800
1350
2500*2300
3
货梯
0.5-1 m/s
一般≤2000
电梯土建技术参数表
序号
梯型
速度
参考提升高度
载重
井道尺寸（宽*深）
顶层净高
底坑深度
门洞尺寸
1
有机房客梯
2.5m/s
70-120 m
1000
2200*2200
5400
2300
1200*2200
（开门尺寸1000*2100）
1350
2500*2300
2.0m/s
40-70 m
1000
2200*2200
52ቤተ መጻሕፍቲ ባይዱ0
3、砖混电梯井道圈梁设置：第一道圈梁距底坑300-500 mm，中间圈梁间距2300 mm，最上面一道距井道顶面500 mm。
4、货梯不宜设置为无机房货梯。
根据开门宽度及载重定
5000
2000
根据需求定开门宽度
备注：
1、电梯门上方过梁高度≥350mm；
2、呼梯盒孔洞预留尺寸：
2.1、单梯：宽*高*深=120*500*100；底边距地高度1200；预留盒背面预埋φ40孔；
2.2、双梯：宽*高*深=160*500*100；底边距地高度1200；预留盒背面预埋φ40孔；
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
无机房电梯井道尺寸表
建筑电梯井的常规尺寸如下：
8人（630kg）轿厢尺寸1100*1400，有机房电梯（一般对重后置）井道尺寸1700*2100
无机房电梯（一般对重侧置）井道尺寸1800*1800
10人（800kg）轿厢尺寸1350*1400，有机房电梯（一般对重后置）井道尺寸1900*2100
无机房电梯（一般对重侧置）井道尺寸2000*1900
13人（1000kg）轿厢尺寸1600*1400，有机房电梯（一般对重后置）井道尺寸2200*2100
无机房电梯（一般对重侧置）井道尺寸2300*1900
18人（1350kg）轿厢尺寸1900*1500，有机房电梯（一般对重后置）井道尺寸2500*2300
无机房电梯（一般对重侧置）井道尺寸2600*2000
21人（1600kg）轿厢尺寸1900*1700，有机房电梯（一般对重后置）井道尺寸2500*2500
无机房电梯（一般对重侧置）井道尺寸2600*2300
货梯尺寸差异比较大：
但总的面积在国标里有要求，给你个通用一点计算方式
井道宽=轿厢净宽+1300左右；井道深=轿厢深+600左右（对重侧置的时候）
井道宽=轿厢净宽+900左右；井道深=轿厢深+1200左右（对重后置的时候）
U型观光梯一般都在1000kg左右轿厢一般就1300*1800左右钢结构井道给个宽度在2200-2400之间，具体看开门尺寸。
