磷化处理
磷化处理

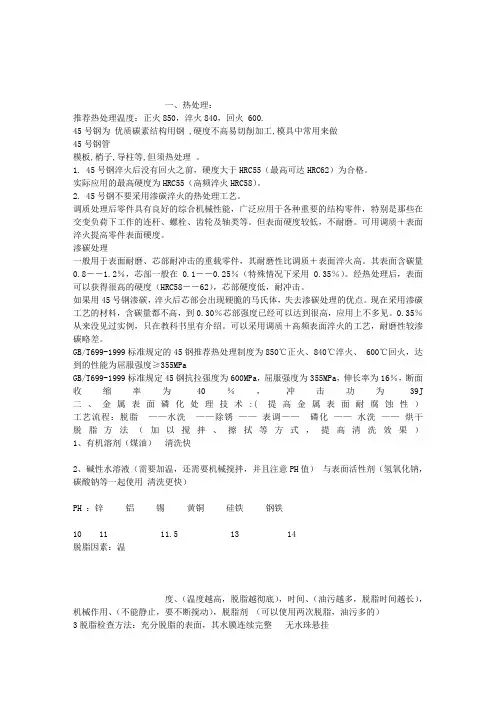

一、热处理：推荐热处理温度：正火850，淬火840，回火 600.45号钢为优质碳素结构用钢 ,硬度不高易切削加工,模具中常用来做45号钢管模板,梢子,导柱等,但须热处理。
1. 45号钢淬火后没有回火之前，硬度大于HRC55（最高可达HRC62）为合格。
实际应用的最高硬度为HRC55（高频淬火HRC58）。
2. 45号钢不要采用渗碳淬火的热处理工艺。
调质处理后零件具有良好的综合机械性能，广泛应用于各种重要的结构零件，特别是那些在交变负荷下工作的连杆、螺栓、齿轮及轴类等。
但表面硬度较低，不耐磨。
可用调质＋表面淬火提高零件表面硬度。
渗碳处理一般用于表面耐磨、芯部耐冲击的重载零件，其耐磨性比调质＋表面淬火高。
其表面含碳量0.8－－1.2％，芯部一般在 0.1－－0.25％（特殊情况下采用0.35％）。
经热处理后，表面可以获得很高的硬度（HRC58－－62），芯部硬度低，耐冲击。
如果用45号钢渗碳，淬火后芯部会出现硬脆的马氏体，失去渗碳处理的优点。
现在采用渗碳工艺的材料，含碳量都不高，到0.30％芯部强度已经可以达到很高，应用上不多见。
0.35％从来没见过实例，只在教科书里有介绍。
可以采用调质＋高频表面淬火的工艺，耐磨性较渗碳略差。
GB/T699-1999标准规定的45钢推荐热处理制度为850℃正火、840℃淬火、 600℃回火，达到的性能为屈服强度≥355MPaGB/T699-1999标准规定45钢抗拉强度为600MPa，屈服强度为355MPa，伸长率为16％，断面收缩率为40％，冲击功为39J 二、金属表面磷化处理技术:( 提高金属表面耐腐蚀性）工艺流程：脱脂——水洗——除锈——表调——磷化——水洗——烘干脱脂方法（加以搅拌、擦拭等方式，提高清洗效果）1、有机溶剂（煤油）清洗快2、碱性水溶液（需要加温，还需要机械搅拌，并且注意PH值）与表面活性剂（氢氧化钠，碳酸钠等一起使用清洗更快）PH ：锌铝锡黄铜硅铁钢铁10 11 11.5 13 14脱脂因素：温度、（温度越高，脱脂越彻底），时间、（油污越多，脱脂时间越长），机械作用、（不能静止，要不断搅动），脱脂剂（可以使用两次脱脂，油污多的）3脱脂检查方法：充分脱脂的表面，其水膜连续完整无水珠悬挂4除锈除氧化皮方法：少量手工打磨批量酸洗（硫酸、盐酸、磷酸、硝酸、氢氟酸、有机酸）三、磷化分类1磷酸锌磷酸锰磷酸铁等系列（磷酸盐）2、温度（高温80度，中温（50——70度）低温（40度以下）3、磷化膜质量评定方法：好的磷化膜外观均匀完整细密，无金属亮点、无白灰。
磷化处理工艺程序及操作方法
磷化处理工艺程序及操作方法磷化处理是一种常用的金属表面处理工艺，可以提高金属材料的耐腐蚀性和耐磨性。
以下是磷化处理的工艺程序及操作方法：1.准备工作：(1)清洗金属材料：首先将金属材料进行清洗，去除表面的油污、灰尘等杂质，可以使用有机溶剂或碱性清洗剂进行清洗。
(2)酸洗：将金属材料放入酸洗槽中，使用酸性溶液去除金属表面的氧化层，常用的酸洗液有硫酸、盐酸等。
2.磷化处理工艺程序：(1)涂磷处理：将经过清洗和酸洗的金属材料放入磷化槽中，磷化槽中的磷化溶液由磷酸、氢氟酸和缓冲剂等组成。
磷化溶液中的磷酸能与金属表面发生反应，生成一层薄而均匀的磷化膜。
磷化膜可以提高金属材料的耐腐蚀性和耐磨性。
(2)温度控制：磷化处理中，磷化槽中的温度对磷化效果有较大影响。
通常情况下，控制磷化槽中的温度在40-60℃之间，可以获得较好的磷化效果。
(3)时间控制：磷化时间是影响磷化膜厚度的重要因素。
通常情况下，磷化时间为5-15分钟，可以根据具体要求进行调整。
3.磷化处理操作方法：(1)涂磷：将金属材料均匀地涂覆磷化溶液，涂覆完毕后放入磷化槽中进行磷化处理。
(2)温度控制：调节磷化槽中的加热设备控制温度在40-60℃之间。
(3)时间控制：根据具体要求，控制磷化时间在5-15分钟之间。
(4)清洗：磷化处理完毕后，将金属材料从磷化槽中取出，使用清水进行冲洗，去除残留的磷化溶液和杂质。
(5)干燥：将清洗干净的金属材料放置在通风干燥的地方，等待其自然晾干。
4.注意事项：(1)操作安全：在进行磷化处理时，应佩戴个人防护装备，如手套、护目镜等，以保护自己的安全。
(2)剂量控制：在磷化溶液的配置中，应根据具体要求精确计量，以确保磷化效果的一致性。
(3)注意通风：磷化处理过程中会产生一定数量的有害气体，应选择通风条件良好的场所进行操作，以确保作业人员的健康安全。
(4)储存注意：磷化溶液应储存在阴凉、干燥的地方，并防止日晒和雨淋，避免阳光直射引起溶液质量变化。
磷化处理工艺操作规程
磷化处理工艺操作规程磷化处理是一种常温下的表面处理工艺，可以用于金属材料的防腐、增加耐磨性和润滑性等方面。
下面是一份磷化处理(常温)工艺操作规程，详细描述了该工艺的操作步骤和注意事项。
一、工艺介绍磷化处理是通过化学反应将金属表面形成一层磷化物层，从而改变金属表面的性质。
磷化处理可以增加金属材料的耐腐蚀能力，增加机械强度，增加润滑性，延长使用寿命等。
二、工艺设备和材料准备1.磷酸：将适量的磷酸溶解在适量的水中，配制成10%的磷酸溶液。
2.清洗槽：用于清洗金属材料的槽体，可选用聚乙烯或聚丙烯等材料制作。
3.黑色磷化剂：将适量的草酸铵和一氧化亚铁混合制成的磷化剂。
三、工艺操作步骤1.清洗：将金属材料放入清洗槽中，用清水将金属材料表面的油污和尘土洗净。
2.酸洗：将金属材料放入装有10%磷酸溶液的清洗槽中，在搅拌的同时，将金属材料表面的氧化皮和杂质酸洗掉。
酸洗时间一般为10-15分钟。
3.冲洗：将金属材料从磷酸溶液中取出，用清水冲洗干净，确保金属材料表面没有酸液残留。
4.磷化：将清洗干净的金属材料放入装有黑色磷化剂的磷化槽中，保持常温静置，时间根据材料的具体情况决定，一般为30-60分钟。
5.冲洗：将磷化完成的金属材料从磷化槽中取出，用清水冲洗干净，除去表面的磷化剂残留。
6.干燥：将冲洗干净的金属材料放入通风良好的地方，自然晾干。
四、注意事项1.操作时需佩戴防护手套和眼镜，以免酸液对皮肤和眼睛造成伤害。
2.操作过程中需注意防止酸液溅到周围环境或其他设备上，以免造成腐蚀。
3.磷化剂需按照一定比例混合制备，不得随意更改配方。
4.操作环境应通风良好，避免吸入磷化剂气体。
5.操作完成后，应及时清洁工作台和设备，避免磷化剂的残留。
五、工艺效果评估1.观察磷化处理后的金属材料表面是否呈现均匀的黑色。
2.通过化学测试，检测金属材料表面的磷化层厚度是否符合要求。
3.对磷化处理后的金属材料进行腐蚀试验，评估其耐腐蚀性能。
4.对磷化处理后的金属材料进行涂层附着力测试，评估其润滑性和耐磨性。
磷化处理
磷化处理概述磷化是常用的前处理技术，原理上应属于化学转换膜处理，主要应用于钢铁表面磷化，有色金属（如铝、锌）件也可应用磷化。
磷化是一种化学与电化学反应形成磷酸盐化学转化膜的过程，所形成的磷酸盐转化膜称之为磷化膜。
磷化的目的主要是：给基体金属提供保护，在一定程度上防止金属被腐蚀；用于涂漆前打底，提高漆膜层的附着力与防腐蚀能力；在金属冷加工工艺中起减摩润滑作用。
磷化处理工艺应用于工业己有90多年的历史，大致可以分为三个时期：发展概况奠定磷化技术基础时期磷化膜用作钢铁的防腐蚀保护膜，最早的可靠记载是英国Charles Ross于1869年获得的专利。
从此，磷化工艺应用于工业生产。
在近一个世纪的漫长岁月中，磷化处理技术积累了丰富的经验，有了许多重大的发现。
一战期间，磷化技术的发展中心由英国转移至美国。
磷化技术迅速发展时期1909年美国T.W.Coslet将锌、氧化锌或磷酸锌盐溶于磷酸中制成了第一个锌系磷化液。
这一研究成果大大促进了磷化工艺的发展，拓宽了磷化工艺的发展前途。
Parker防锈公司研究开发的Parco Power配制磷化液，克服了许多缺点，将磷化处理时间提高到lho。
1929年Bonderizing磷化工艺将磷化时间缩短至10min,1934年磷化处理技术在工业上取得了革命性的发展，即采用了将磷化液喷射到工件上的方法。
磷化技术广泛应用时期二战结束以后，磷化技术很少有突破性进展，只是稳步的发展和完善。
磷化广泛应用于防蚀技术，金属冷变形加工工业。
这个时期磷化处理技术重要改进主要有：低温磷化、各种控制磷化膜膜重的方法、连续钢带高速磷化。
当前，磷化技术领域的研究方向主要是围绕提高质量、减少环境污染、节省能源进行。
磷化原理⒈磷化工件（钢铁或铝、锌件）浸入磷化液（某些酸式磷酸盐为主的溶液），在表面沉积形成一层不溶于水的结晶型磷酸盐转换膜的过程，称之为磷化。
⒉磷化原理钢铁件浸入磷化液（由Fe(H2PO4）2Mn(H2PO4）2Zn(H2PO4）2组成的酸性稀水溶液，PH 值为1-3，溶液相对密度为1.05-1.10）中，磷化膜的生成反应如下：吸热3Zn(H2PO4）2=Zn3(PO4）2↓+4H3PO4或吸热3Mn(H2PO4）2=Mn3(PO4）2↓+4H3PO4吸热钢铁工件是钢铁合金，在磷酸作用下，Fe和FeC3形成无数原电池，在阳极区，铁开始熔解为Fe2+，同时放出电子。
磷化处理工艺流程,表面处理黑色磷化工艺
磷化处理工艺流程|表面处理黑色磷化工艺磷化处理工艺流程磷化（phosphorization）是一种化学与电化学反应形成磷酸盐化学转化膜的过程，所形成的磷酸盐转化膜称之为磷化膜。
磷化的目的主要是：1）给基体金属提供保护，在一定程度上防止金属被腐蚀；2）用于涂漆前打底，提高漆膜层的附着力与防腐蚀能力；3）在金属冷加工工艺中起减摩润滑使用。
施工方法（1）浸渍磷化适用于高、中、低温磷化特点：设备简单，仅需加热槽和相应加热设备，最好用不锈钢或橡胶衬里的槽子，不锈钢加热管道应放在槽两侧。
（2）喷淋磷化适用于中、低温磷化工艺，可处理大面积工件，如汽车、冰箱、洗衣机壳体。
特点：处理时间短，成膜反应速度快，生产效率高，且这种方法获得的磷化膜结晶致密、均匀、膜薄、耐蚀性好。
（3）刷涂磷化上述两种方法无法实施时，采用本法，在常温下操作，易涂刷，可除锈蚀，磷化后工件自然干燥，防锈性能好，但磷化效果不如前两种。
磷化处理工艺流程除油→水洗→水洗→表调→磷化处理→水洗→水洗→烘干→涂装磷化处理工艺是整个前处理工艺相当为重要的一个环节，其反应机理复杂且影响因素较多，因此磷化处理工艺槽液相对于其它槽液的生产过程控制要复杂得多。
（1）酸比(总酸度与游离酸度的比值)提高酸比可加快磷化处理工艺反应速度，使磷化处理工艺膜薄而细致，但酸比过高会使膜层过薄，易引起磷化处理工艺工件挂灰；酸比过低，磷化处理工艺反应速度缓慢，磷化处理工艺晶体粗大多孔，耐蚀性低，磷化处理工艺工件易生黄锈。
一般来说磷化处理工艺yao液体系或配方不同其酸比大小要求也不同。
（2）温度槽液温度适当提高，成膜速度加快，但温度过高，会影响酸比的变化，进而影响槽液的稳定性，同时膜层晶核粗大，槽液出渣量增大。
（3）沉渣量随着磷化处理工艺反应的不断进行，槽液内的沉渣量会逐渐增多，过量的沉渣会影响工件表面的界面反应，导致磷化处理工艺膜发花、挂灰严重，甚至不成膜，因此槽液必须根据处理的工件量和使用时间适时进行倒槽，进行清渣除淤。
磷化处理技术+配方
磷化处理技术+配方用于钢材的表面处理磷化处理技术(1)所谓磷化处理是指金属表面与含磷酸二氢盐的酸性溶液接触，发生化学反应而在金属表面生成稳定的不溶性的无机化合物膜层的一种表面的化学处理方法。
所形成的膜称为磷化膜。
它的成膜机理为：（以锌系为例）a)金属的溶解过程当金属浸入磷化液中时，先与磷化液中的磷酸作用，生成一代磷酸铁，并有大量的氢气析出。
其化学反应为；Fe+2H3PO4=Fe (H2PO4)2+H2 ↑ (1)上式表明，磷化开始时，仅有金属的溶解，而无膜生成。
b)促进剂的加速上步反应释放出的氢气被吸附在金属工件表面上，进而阻止磷化膜的形成。
因此加入氧化型促进剂以去除氢气。
其化学反应式为：3Zn(H2PO4)2+Fe+2NaNO2=Zn3(PO4)2+2FePO4+N2↑+2NaH 2PO4+4H2O (2)上式是以亚硝酸钠为促进剂的作用机理。
c)水解反应与磷酸的三级离解磷化槽液中基本成分是一种或多种重金属的酸式磷酸盐，其分子式Me(H2PO4)2，这些酸式磷酸盐溶于水，在一定浓度及PH值下发生水解泛音法，产生游离磷酸：Me(H2PO4)2=MeHPO4+H3PO4 ( 3 ) 3MeHPO4=Me3(PO4)2+H3PO4 ( 4 ) H3PO3=H2PO4-+H+=HPO42-+2H+=PO43-+3H+ ( 5 )由于金属工件表面的氢离子浓度急剧下降，导致磷酸根各级离解平衡向右移动，最终成为磷酸根。
d)磷化膜的形成当金属表面离解出的三价磷酸根与磷化槽液中的（工件表面）的金属离子（如用于钢材的表面处理锌离子、钙离子、锰离子、二价铁离子）达到饱和时，即结晶沉积在金属工件表面上，晶粒持续增长，直至在金属工件表面上生成连续的不溶于水的黏结牢固的磷化膜。
2Zn2++Fe2++2PO43-+4H2O→Zn2Fe (PO4)2 4H2O↓ ( 6 ) 3Zn2++2PO42-+4H2O=Zn3 (PO4)2 4H2O ↓ ( 7 )金属工件溶解出的二价铁离子一部分作为磷化膜的组成部分被消耗掉，而残留在磷化槽液中的二价铁离子，则氧化成三价铁离子，发生（2）式的化学反应，形成的磷化沉渣其主要成分是磷酸亚铁，也有少量的Me3(PO4)2。
磷化处理工艺
磷化处理工艺磷化处理是一种金属表面处理技术，广泛应用于钢铁、铝、镁等金属的防腐和装饰。
本文将详细介绍磷化处理工艺的原理、流程和影响因素。
一、磷化处理原理磷化处理是指在金属表面形成一层磷酸盐薄膜的过程。
该薄膜主要由金属磷酸盐组成，具有较高的耐腐蚀性和装饰性。
磷化处理过程中，金属表面与磷化液中的磷酸、氧化剂等发生化学反应，生成一层致密的磷酸盐薄膜。
二、磷化处理流程1.预处理：去除金属表面的油污、锈蚀等杂质，以提高磷化的效果。
2.酸洗：用酸洗液清洗金属表面，去除氧化层和锈蚀，为磷化处理做准备。
3.磷化：将金属表面浸泡在磷化液中，形成一层磷酸盐薄膜。
4.清洗：用清水冲洗金属表面，去除残留的磷化液和杂质。
5.干燥：将金属表面烘干，以防止生锈和影响后续加工。
三、磷化处理影响因素1.金属材质：不同材质的金属对磷化的反应不同，如钢铁、铝、镁等金属的磷化处理效果存在差异。
2.磷化液成分：磷化液的成分对磷化效果有重要影响，包括磷酸、氧化剂、促进剂等成分的选择和配比。
3.处理温度和时间：处理温度和时间对磷化效果也有重要影响，温度过高或过低、时间过长或过短都可能影响磷化效果。
4.表面预处理：金属表面的预处理对磷化效果也有很大影响，如油污、锈蚀等杂质的去除程度直接影响磷化效果。
5.环境湿度：环境湿度对磷化效果也有一定影响，湿度过高可能导致磷化膜质量下降。
四、磷化处理的应用1.防腐：磷化膜具有较高的耐腐蚀性，可用于钢铁、铝、镁等金属的防腐处理。
例如，在建筑、船舶、汽车等领域，磷化处理被广泛应用于金属结构的防腐保护。
2.装饰：磷化膜具有较好的装饰性，可用于金属表面的美化处理。
例如，在电子产品、家具等领域，磷化处理被广泛应用于产品的外观装饰。
3.耐磨：磷化膜还具有较好的耐磨性，可用于提高金属表面的耐磨性能。
例如，在机械零件、工具等领域，磷化处理被广泛应用于提高产品的耐磨性能。
4.粘合：磷化膜还可以作为粘合剂使用，将不同金属材料粘合在一起。
磷化处理工安全操作规程4篇
磷化处理工安全操作规程4篇有哪些磷化处理工安全操作规程磷化处理是一种紧要的金属表面处理工艺，重要用于提高金属料子的耐腐蚀性和涂层附着力。
为确保工人的安全和生产效率，以下是磷化处理工应遵守的安全操作规程：1. 佩戴个人防护装备：包含防酸碱手套、护目镜、防化服和呼吸器，以防止化学品接触皮肤和眼睛。
2. 操作前检查设备：确保磷化槽、搅拌装置、加热设备等处于良好工作状态，无泄漏或其他安全隐患。
3. 严格遵守化学品管理规定：正确标识和存储化学药品，避开混合或误用。
4. 保持工作场合乾净：及时清理溅出的液体，避开滑倒或引发化学反应。
5. 定期监测有害气体：设置通风设施，定期检查气体浓度，防止有毒气体积聚。
6. 紧急处理措施：熟识应急预案，如遇化学品泄漏或火灾，立刻启动应急响应程序。
目的和意义磷化处理工安全操作规程旨在确保员工的生命安全，降低职业病风险，同时保证生产过程的稳定和高效。
通过规范操作，可以防备意外事故，减少设备损坏，保障产品质量，从而维护企业的声誉和经济效益。
注意事项1. 不得擅自调整设备参数或试验未经许可的化学品混合。
2. 在处理过程中，避开长时间暴露于化学蒸汽环境中，定期休息。
3. 使用工具时应轻拿轻放，防止撞击产生火花。
4. 工作结束后，务必进行彻底的清洁和整理，关闭电源和水源。
5. 培训和教育是关键，新入职员工需经过安全培训才略上岗，定期复训以保持警觉。
请留意，以上操作规程的执行需要每位磷化处理工的严格遵守，任何疏忽都可能导致严重后果。
对于规程中的不明确之处，应及时向上级或安全管理部门询问，确保理解和执行正确。
安全第一，防备为主，让我们共同努力，营造一个安全、高效的工作环境。
磷化处理工安全操作规程范文第1篇工贸企业磷化处理工安全操作规程1．工作前打开通风设备。
穿着好规定的防护用品。
2．对化学去油槽及酸槽在工作中补加水时，必需用胶皮管子在远距离缓慢加入。
3．油槽使用温度不许超出120c。
4．配制各种溶液时，必需熟识化学药品的性能，按比例、按规定的先后次序缓慢加入。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
磷化是常用的前处理技术，原理上应属于化学转换膜处理，主要应用于钢铁表面磷化，有色金属（如铝、锌）件也可应用磷化。
磷化是一种化学与电化学反应形成磷酸盐化学转化膜的过程，所形成的磷酸盐转化膜称之为磷化膜。
磷化的目的主要是：给基体金属提供保护，在一定程度上防止金属被腐蚀；用于涂漆前打底，提高漆膜层的附着力与防腐蚀能力；在金属冷加工工艺中起减摩润滑作用。
1、按磷化处理温度分类
（1）高温型
80—90℃处理时间为10-20分钟，形成磷化膜厚达10-30g/m2,溶液游离酸度与总酸度的比值为1：（7-8）
优点：膜抗蚀力强，结合力好。
缺点：加温时间长，溶液挥发量大，能耗大，磷化沉积多，游离酸度不稳定，结晶粗细不均匀，已较少应用。
（2）中温型
50-75℃，处理时间5-15分钟，磷化膜厚度为1-7 g/m2，溶液游离酸度与总酸度的比值为1：（10-15）
优点：游离酸度稳定，易掌握，磷化时间短，生产效率高，耐蚀性与高温磷化膜基本相同，目前应用较多。
（3）低温型
30-50℃节省能源，使用方便。
（4）常温型
10-40℃常（低）温磷化（除加氧化剂外，还加促进剂），时间10-40分钟，溶液游离酸度与总酸度比值为1：（20-30），膜厚为0.2-7 g/m2。
优点：不需加热，药品消耗少，溶液稳定。
缺点：处理时间长，溶液配制较繁。
2、按磷化液成分分类
（1）锌系磷化
（2）锌钙系磷化
（3）铁系磷化
（4）锰系磷化
（5）复合磷化磷化液由锌、铁、钙、镍、锰等元素组成。
3、按磷化处理方法分类
（1）化学磷化
将工件浸入磷化液中，依靠化学反应来实现磷化，目前应用广泛。
（2）电化学磷化
在磷化液中，工件接正极，钢铁接负极进行磷化。
4、按磷化膜质量分类
（1）重量级（厚膜磷化）膜重7.5 g/m2以上。
（2）次重量级（中膜磷化）膜重4.6-7.5 g/m2。
（3）轻量级（薄膜磷化）膜重1.1-4.5 g/m2。
（4）次轻量级（特薄膜磷化）膜重0.2-1.0 g/m2。
5、按施工方法分类
（1）浸渍磷化
适用于高、中、低温磷化特点：设备简单，仅需加热槽和相应加热设备，最好用不锈钢或橡胶衬里的槽子，不锈钢加热管道应放在槽两侧。
（2）喷淋磷化
适用于中、低温磷化工艺，可处理大面积工件，如汽车、冰箱、洗衣机壳体。
特点：处理时间短，成膜反应速度快，生产效率高，且这种方法获得的磷化膜结晶致密、均匀、膜薄、耐蚀性好。
（3）刷涂磷化
上述两种方法无法实施时，采用本法，在常温下操作，易涂刷，可除锈蚀，磷化后工件自然干燥，防锈性能好，但磷化效果不如前两种。
1、磷化作用
（1）涂装前磷化的作用
①增强涂装膜层（如涂料涂层）与工件间结合力。
②提高涂装后工件表面涂层的耐蚀性。
③提高装饰性。
（2）非涂装磷化的作用
①提高工件的耐磨性。
②令工件在机加工过程中具有润滑性。
③提高工件的耐蚀性。
2、磷化用途
钢铁磷化主要用于耐蚀防护和油漆用底膜。
（1）耐蚀防护用磷化膜
①防护用磷化膜用于钢铁件耐蚀防护处理。
磷化膜类型可用锌系、锰系。
膜单位面积质量为10-40 g/m2。
磷化后涂防锈油、防锈脂、防锈蜡等。
②油漆底层用磷化膜
增加漆膜与钢铁工件附着力及防护性。
磷化膜类型可用锌系或锌钙系。
磷化膜单位面积质量为0.2-1.0 g/m2（用于较大形变钢铁件油漆底层）；1-5 g/m2（用于一般钢铁件油漆底层）；5-10 g/m2（用于不发生形变钢铁件油漆底层）。
（2）冷加工润滑用磷化膜
钢丝、焊接钢管拉拔单位面积上膜重1-10 g/m2；精密钢管拉拔单位面积上膜重4-10 g/m2；钢铁件冷挤压成型单位面积上膜重大于10 g/m2。
（3）减摩用磷化膜
磷化膜可起减摩作用。
一般用锰系磷化，也可用锌系磷化。
对于有较小动配合间隙工件，磷化膜质量为1-3 g/m2；对有较大动配合间隙工件（减速箱齿轮），磷化膜质量为5-20 g/m2。
（4）电绝缘用磷化膜
一般用锌系磷化。
用于电机及变电器中的硅片磷化处理。
四、磷化膜组成及性质
分类磷化液主要成份膜组成膜外观单位面积膜重/ g/m2
锌系Zn(H2PO4)2 磷酸锌和磷酸锌铁浅灰→深灰1-60
锌钙系Zn(H2PO4)2和Ca (H2PO4)2 磷酸锌钙和磷酸锌铁浅灰→深灰1-15
锰系Mn(H2PO4)2 和Fe(H2PO4)2 磷酸锰铁灰→深灰1-60
锰锌系Mn(H2PO4)2 和Zn(H2PO4)2 磷酸锌、磷酸锰、磷酸铁混合物灰→深灰1-60
铁系Fe(H2PO4)2 磷酸铁
深灰色5-10
2.磷化膜组成
磷化膜为闪烁有光，均匀细致，灰色多孔且附着力强的结晶，结晶大部分为磷酸锌，小部分为磷酸氢铁。
锌铁比例取决于溶液成分、磷化时间和温度。
3、性质
（1）耐蚀性
在大气、矿物油、植物油、苯、甲苯中均有很好的耐蚀性，但在碱、酸、水蒸气中耐蚀性较差。
在200-300℃时仍具有一定的耐蚀性，当温度达到450℃时膜层的耐蚀性显著下降。
（2）特殊性质
如增加附着力，润滑性，减摩耐磨作用。
