电动液压千斤顶工作原理
【推荐下载】如何自制电动千斤顶 电动千斤顶设计及原理
[键入文字]
如何自制电动千斤顶电动千斤顶设计及原理
电动千斤顶定义：又称为电动液压千斤顶，它是由液压缸和电动泵站组合而成的，可实现顶、推、拉、挤压等多种形式的作业。
在一般的汽修公司里面就有千斤顶。
但是千斤顶的使用远远不止这些，在一些载货汽车和其它的有特殊用途的汽车上面就有自带的千斤顶，它们工作时往往承担巨大的力。
千斤顶之所以被称为千斤顶是因为它看着虽然小巧但是可以顶起千斤重的东西。
千斤顶在一些大型修理厂比较容易看到，因为一些大型车辆靠人力抬是抬不起来的，为了省力千斤顶起到了重要的作用。
普通千斤顶是靠人力支起来，只需要很小的力就可以。
电动千斤顶则不然，它是通过电来升高。
对于爱好尝试的朋友们来说，自制电动千斤顶也是蛮有趣的一件事情。
如果你也对此感兴趣的话，不妨随我一起来学习下如何自制电动千斤顶的相关知识。
电动千斤顶型号
QF，YZF，DY。
吨位
50吨，100吨，200吨，320吨，500吨，630吨，800吨，1000吨。
行程
1。
液压千斤的工作原理
多谢观看
千斤顶工作原理
工作原理：千斤顶分为机械千斤顶和液压千斤顶两种，原理各有 不同。 液压千斤顶所基于的原理为帕斯卡原理，即：液体各处的压强 是一致的，这样，在平衡的系统中，比较小的活塞上面施加的压 力比较小，而大的活塞上施加的压力也比较大，这样能够保持液 体的静止。所以通过液体的传递，可以得到不同端上的不同的压 力，这样就可以达到一个变换的目的。我们所常见到的液压千斤 顶就是利用了这个原理来达到力的传递。 机械千斤顶采用机械原理，以往复扳动手柄，拔爪即推动棘轮 间隙回转，小伞齿轮带动大伞齿轮、使举重螺杆旋转，从而使升 降套筒获得起升或下降，而达到起重拉力的功能。但不如液压千 斤顶简易。
① 齿条千斤顶:由人力通过杠杆和齿轮带动齿条顶举重物。起重 量一般不超过20吨，可长期支持重物，主要用在作业条件不方便的地 方或需要利用下部的托爪提升重物的场合，如铁路起轨作业。
② 螺旋千斤顶:由人力通过螺旋副传动，螺杆或螺母套筒作为顶举件。 普通螺旋千斤顶靠螺纹自锁作用支持重物，构造简单，但传动效率低， 返程慢。自降螺旋千斤顶的螺纹无自锁作用，但装有制动器。放松制 动器，重物即可自行快速下降，缩短返程时间，但这种千斤顶构造较 复杂。螺旋千斤顶能长期支持重物，最大起重量已达100吨，应用较 广。下部装上水平螺杆后，还能使重物做小距离横移。
③ 液压千斤顶:由人力或电力驱动液压泵，通过液压系统传动，用缸体或活塞作为 顶举件。液压千斤顶可分为整体式和分离式。整体式的泵与液压缸联成一体；分离式 的泵与液压缸分离，中间用高压软管相联。液压千斤顶结构紧凑，能平稳顶升重物， 起重量最大达1000吨，行程1米，传动效率较高，故应用较广；但易漏油，不宜长期支 持重物。 如长期支撑需选用自锁千斤顶，螺旋千斤顶和液压千斤顶为进一步降低外形 高度或增大顶举距离，可做成多级伸缩式。 液压千斤顶除上述基本型式外，按同样原 理可改装成滑升模板千斤顶、液压升降台、张拉机等，用于各种特殊施工场合。
液压千斤顶的原理
液压千斤顶的原理液压千斤顶是一种常见的工业工具，它的工作原理源于液压力。
液压力是指在液体中传递的压力，由于液体不可压缩，因此液压力可以通过液体传递到任何位置。
液压千斤顶是利用这一原理来实现物体的举升和压缩的。
本文将详细介绍液压千斤顶的原理和工作过程。
一、液压千斤顶的结构液压千斤顶主要由两个部分组成：液压缸和泵站。
液压缸通常由钢制缸体和活塞组成，缸体内装有油封和活塞密封圈，以防止液压油泄漏。
泵站包括手动泵、电动泵或气动泵，用来将液压油压入液压缸中，从而实现液压千斤顶的举升和压缩功能。
二、液压千斤顶的工作原理液压千斤顶的工作原理基于巴斯德原理（Pascal's principle），即压力在液体中均匀分布，且大小与液体受力面积成正比。
液压千斤顶的工作过程如下：1. 将泵站与液压缸相连，使液压缸内充满液压油。
2. 当泵站施加力时，液压油被压入液压缸内，从而使活塞向上运动。
3. 活塞向上运动时，液压缸内的液压油被挤压到活塞的上部，从而使活塞上部的压力增加。
4. 由于巴斯德原理的作用，活塞上部的压力会传递到液压缸的下部，从而推动被举起的物体向上运动。
5. 当泵站停止施加力时，液压千斤顶会保持在当前高度。
三、液压千斤顶的优点液压千斤顶具有以下优点：1. 力量大：液压千斤顶可以产生大量的力量，可以用于举起重物或压缩物体。
2. 稳定性好：液压千斤顶可以保持在任何高度，不会因外界干扰而发生变化。
3. 操作简单：液压千斤顶可以通过手动泵、电动泵或气动泵来操作，非常方便。
4. 节能环保：液压千斤顶不需要电力或燃料，只需液压油就可以工作，节能环保。
四、液压千斤顶的应用液压千斤顶广泛应用于工业、农业和建筑领域，包括：1. 举升重物：液压千斤顶可以用于举起重物，例如汽车、机器等。
2. 压缩物体：液压千斤顶可以用于压缩物体，例如金属板、木板等。
3. 挤压物体：液压千斤顶可以用于挤压物体，例如制作管道、线路等。
4. 修建建筑：液压千斤顶可以用于修建建筑，例如举起钢梁、混凝土板等。

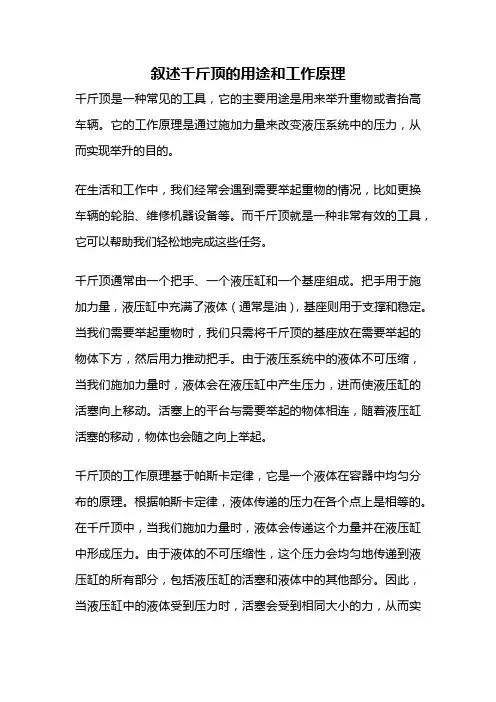

叙述千斤顶的用途和工作原理
叙述千斤顶的用途和工作原理千斤顶是一种常见的工具，它的主要用途是用来举升重物或者抬高车辆。
它的工作原理是通过施加力量来改变液压系统中的压力，从而实现举升的目的。
在生活和工作中，我们经常会遇到需要举起重物的情况，比如更换车辆的轮胎、维修机器设备等。
而千斤顶就是一种非常有效的工具，它可以帮助我们轻松地完成这些任务。
千斤顶通常由一个把手、一个液压缸和一个基座组成。
把手用于施加力量，液压缸中充满了液体（通常是油），基座则用于支撑和稳定。
当我们需要举起重物时，我们只需将千斤顶的基座放在需要举起的物体下方，然后用力推动把手。
由于液压系统中的液体不可压缩，当我们施加力量时，液体会在液压缸中产生压力，进而使液压缸的活塞向上移动。
活塞上的平台与需要举起的物体相连，随着液压缸活塞的移动，物体也会随之向上举起。
千斤顶的工作原理基于帕斯卡定律，它是一个液体在容器中均匀分布的原理。
根据帕斯卡定律，液体传递的压力在各个点上是相等的。
在千斤顶中，当我们施加力量时，液体会传递这个力量并在液压缸中形成压力。
由于液体的不可压缩性，这个压力会均匀地传递到液压缸的所有部分，包括液压缸的活塞和液体中的其他部分。
因此，当液压缸中的液体受到压力时，活塞会受到相同大小的力，从而实现举起重物的目的。
千斤顶的使用方法相对简单。
首先，我们需要确定千斤顶的位置，确保它能够稳固地放置在需要举起的物体下方。
然后，我们用力推动把手，施加力量。
随着力量的增加，液体在液压缸中产生压力，并使液压缸的活塞向上移动。
当物体举起到我们需要的高度时，我们可以停止施加力量，并将物体稳固地放置在合适的位置。
千斤顶的使用范围非常广泛。
除了在汽车维修和工业生产中常见的使用外，它还可以用于建筑工地、仓库、物流等场所。
千斤顶的举升能力通常在几十公斤到几百吨不等，因此可以满足不同场所和重量的需求。
千斤顶是一种非常实用的工具，它通过液压系统的工作原理实现了重物的举升。
它的使用方法简单，举升能力强大，广泛应用于各个领域。

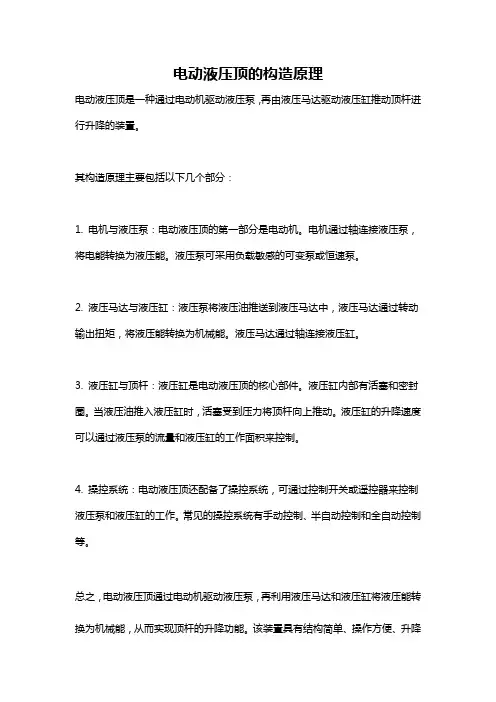

电动液压顶的构造原理
电动液压顶的构造原理
电动液压顶是一种通过电动机驱动液压泵，再由液压马达驱动液压缸推动顶杆进行升降的装置。
其构造原理主要包括以下几个部分：
1. 电机与液压泵：电动液压顶的第一部分是电动机。
电机通过轴连接液压泵，将电能转换为液压能。
液压泵可采用负载敏感的可变泵或恒速泵。
2. 液压马达与液压缸：液压泵将液压油推送到液压马达中，液压马达通过转动输出扭矩，将液压能转换为机械能。
液压马达通过轴连接液压缸。
3. 液压缸与顶杆：液压缸是电动液压顶的核心部件。
液压缸内部有活塞和密封圈。
当液压油推入液压缸时，活塞受到压力将顶杆向上推动。
液压缸的升降速度可以通过液压泵的流量和液压缸的工作面积来控制。
4. 操控系统：电动液压顶还配备了操控系统，可通过控制开关或遥控器来控制液压泵和液压缸的工作。
常见的操控系统有手动控制、半自动控制和全自动控制等。
总之，电动液压顶通过电动机驱动液压泵，再利用液压马达和液压缸将液压能转换为机械能，从而实现顶杆的升降功能。
该装置具有结构简单、操作方便、升降
平稳等特点，广泛应用于汽车维修、工业生产线等领域。
千斤顶的工作原理
千斤顶的工作原理
一、了解液压千斤顶的工作原理
液压千斤顶是一种液压支撑装置，可以用作静态或移动支撑。
它使用液压原理来提供一定承载力度，传统的千斤顶是用它的吊柱和机器轴承来支撑物体，如果外力作用于物体，则会产生拉力或推力。
而液压千斤顶则会使用一个由液压启动器控制的凹形液压控制系统，当外力作用于物体的时候，液压系统中的液压油将会流过凹形活动部件向上移动，以此支撑物体，并使表面水平稳定。
二、液压千斤顶的工作原理
液压千斤顶的工作原理主要基于液压机构原理。
液压机构可以从动器带动被动件，由一个封闭的弹簧、液压油和活塞组成，液压油可以在封闭体系形成压力，从而将活塞向上推动，液压油通过液压阀组件，将活塞传递给圆筒，以此转变压力和力矩，从而将动力传递给被动件，使其发生改变。
本文所描述的液压千斤顶工作原理如下：在千斤顶中采用了液压启动器，它将动作压力传递到液压活塞上。
当物体面对外力作用时，液压活塞会向上推动，从而支撑物体，维持支撑物体的水平。
总之，液压千斤顶是利用液压机构原理将动作压力传递到液压活塞上，然后液压活塞会根据外力作用行为进行改变，从而支撑物体，并维持支撑物体的垂直性。
液压千斤顶的工作原理
液压千斤顶的工作原理液压千斤顶是一种常用的起重工具，它利用液体的压力来产生力量，从而实现起重的功能。
液压千斤顶通常由液压缸、液压泵、液压油箱、控制阀等部件组成。
在使用液压千斤顶时，液压泵通过手动或电动方式向液压缸中注入液压油，液压油的压力会使液压缸内的活塞产生向上的推力，从而实现起重的目的。
液压千斤顶的工作原理可以分为以下几个步骤：1. 液压油的注入在使用液压千斤顶之前，首先需要将液压油注入液压缸内。
液压油通常是一种特殊的液体，它具有较小的压缩性和较大的粘度，能够在高压下传递力量。
液压油通过液压泵从液压油箱中抽取，并通过管道输送到液压缸内。
2. 液压缸的工作当液压油被注入液压缸内后，液压油的压力会使液压缸内的活塞产生向上的推力。
液压缸内的活塞受到液压油的压力作用，从而产生了向上的力量。
这种力量可以用来举起重物，实现起重的功能。
3. 控制阀的作用液压千斤顶通常配有控制阀，用于控制液压油的流动。
控制阀可以实现液压油的注入和释放，从而控制液压缸内的活塞运动。
当需要举起或放下重物时，可以通过控制阀来调节液压油的流动，从而实现液压千斤顶的起重功能。
4. 液压系统的工作液压千斤顶的工作原理基于液压系统的工作原理。
液压系统利用液体的压力来传递力量，通过液压泵、液压缸、液压油箱、控制阀等部件的配合工作，实现了起重的功能。
液压系统具有传递力量稳定、起重效率高、结构简单等优点，因此被广泛应用于各种起重设备中。
总结液压千斤顶利用液压系统的工作原理，通过液压泵向液压缸内注入液压油，产生压力推动液压缸内的活塞，从而实现起重的功能。
液压千斤顶具有结构简单、起重效率高、传递力量稳定等优点，被广泛应用于各种起重设备中。
液压千斤顶的工作原理对于理解液压系统的工作原理具有重要意义，对于工程技术人员和相关行业的从业人员来说，掌握液压千斤顶的工作原理是非常重要的。
千斤顶开题报告
千斤顶开题报告千斤顶开题报告引言：千斤顶是一种常见的工具，用于提升和支撑重物。
它的原理简单而有效，被广泛应用于各个领域。
本文将探讨千斤顶的工作原理、使用方法以及一些相关的技术创新。
一、千斤顶的工作原理千斤顶的工作原理基于液压力学。
它由一个密封的容器、一个活塞和一个液体组成。
当外力施加在活塞上时，液体会被迫移动，从而产生压力。
这个压力通过液体传递到容器的另一端，使得容器内的液体受到相同的压力。
由于液体是不可压缩的，所以这个压力会导致容器内的液体向外施加力量，从而实现提升或支撑重物的目的。
二、千斤顶的使用方法千斤顶的使用方法相对简单，但需要注意一些细节。
首先，要确保千斤顶的底座稳固，并与重物的支撑点接触良好。
其次，要根据重物的重量选择合适的千斤顶。
不同的千斤顶有不同的承重能力，使用时必须确保不超过其额定承重。
接下来，将千斤顶的活塞插入容器中，并确保密封良好。
最后，通过旋转千斤顶的手柄或脚踏板，施加外力，使得液体移动并提升或支撑重物。
三、千斤顶的技术创新随着科技的进步，千斤顶也在不断进行技术创新。
一种新型的千斤顶采用了电动液压系统，通过电动机驱动液体的移动，从而实现更加便捷和高效的操作。
这种千斤顶通常配备了遥控器，可以远程控制液压系统的工作，减少了人工操作的需求。
此外，一些千斤顶还加入了传感器和自动控制系统，可以实现自动调节和保持重物的平衡。
这些技术创新使得千斤顶在工业和建筑领域得到了广泛应用。
四、千斤顶的应用领域千斤顶作为一种重要的工具，被广泛应用于各个领域。
在汽车维修行业，千斤顶常用于举起车辆，便于进行检修和更换零件。
在建筑施工中，千斤顶可以用于支撑梁柱和调整建筑结构的高度。
在工业生产中，千斤顶可以用于举起重型设备和机器，方便维修和安装。
此外，千斤顶还可以在紧急情况下用作救援工具，例如救援被困的人员或提升重物。
结论：千斤顶是一种简单而实用的工具，通过液压力学原理实现对重物的提升和支撑。
它的使用方法简单易懂，但需要注意安全和细节。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电动液压千斤顶工作原理
1. 引言
1.1 介绍
电动液压千斤顶是一种常用的工具，可用于举升重物或进行维修保养工作。
它通过电动机驱动液压系统实现千斤顶的升降功能，具有快速、稳定的特点。
电动液压千斤顶在汽车维修、建筑施工、机械制造等领域广泛应用，极大地提高了工作效率和安全性。
采用电动液压技术的千斤顶，不仅操作简便，而且能够精确控制升降速度和高度，适用于多种工作环境。
通过本文的介绍，读者将更全面地了解电动液压千斤顶的工作原理及其在各个领域的应用，有助于提高工作效率和安全性。
1.2 意义
电动液压千斤顶是一种常用的液压工具，其在各个领域都有着重要的意义。
电动液压千斤顶可以帮助人们在进行各种维修和施工工作时更加方便快捷，提高工作效率。
电动液压千斤顶可以减轻人力劳动的强度，减少工人的劳动负担，提高工作效率。
电动液压千斤顶的使用还可以保证工作的安全性，减少意外事件的发生，保护工作者的生命安全。
电动液压千斤顶的意义在于提高工作效率，减轻劳动强度，保证工作安全，为各种工作提供了方便快捷的施工工具，是现代工程施工和维修保养必不可少的设备之一。
2. 正文
2.1 工作原理
电动液压千斤顶的工作原理是通过电动马达驱动油泵产生高压液压油，液压油通过管路进入千斤顶的油缸内部，推动活塞往上移动，从而实现起重的功能。
其工作原理主要包括以下几个步骤：
1. 电动马达启动：当按下启动按钮时，电动马达开始转动，驱动油泵工作。
2. 高压液压油产生：油泵开始工作后，将液压油压缩并输送到油缸内部。
3. 液压油进入油缸：高压液压油通过管路进入千斤顶的油缸内部。
4. 活塞运动：液压油的压力作用下，活塞向上移动，从而推动千斤顶的起重平台或臂杆上升。
5. 起重完成：当升高到需要的高度后，停止电动马达的工作，液压油停止进入油缸，千斤顶停止升高。
通过以上工作原理，电动液压千斤顶能够有效实现起重操作，具有操作简便、效率高的特点。
由于液压系统的特点，千斤顶能够实现大力矩的输出，适用于各种起重任务，广泛应用于汽车维修、建筑施工等领域。
2.2 结构组成
电动液压千斤顶是一种通过电动机驱动液压系统实现千斤顶升降
的工具。
它的主要结构组成包括电动机、高压油泵、液压缸、油箱、
控制阀以及相关管路和连接件。
首先是电动机，电动千斤顶通常采用直流电动机作为动力源，通
过电源接通电路来启动电动机。
电动机转动后驱动高压油泵工作，将
液压油从油箱吸入并压缩送入液压缸中。
高压油泵是将电动机提供的动力转化为液压能的设备，它能够将
液压油压力升高到工作需要的水平。
液压缸是产生力的执行元件，通
过高压液压油的作用使液压缸的活塞上升或下降，从而实现千斤顶的
升降作用。
控制阀是用来控制液压油的流动方向和压力大小的装置，可以通
过控制阀来控制升降速度和停止位置。
油箱用来存储液压油并保持油
路的稳定，同时还可以通过油位检测器监测液压油的状态。
整个结构组成紧凑合理，各部件之间通过管路和连接件连接紧密。
这种结构设计使得电动液压千斤顶在工作时具有稳定性和可靠性，能
够有效完成各种工作任务。
2.3 使用方法
电动液压千斤顶是一种通过液压原理来实现千斤顶升降的工具。
使用电动液压千斤顶需要注意以下几个步骤：
1. 准备工作：在使用电动液压千斤顶之前，需要确保千斤顶的电源连接正确并处于正常工作状态。
2. 安装位置：将电动液压千斤顶放置在需要举升的物体下方，确保升降台与物体接触牢固。
3. 操作按钮：打开电动液压千斤顶的控制面板，根据升降需求按下升降按钮，千斤顶会开始升起或降低。
4. 观察状态：在使用过程中，需要时刻观察千斤顶的工作状态，确保千斤顶升降过程平稳，无异常情况。
5. 停止操作：当升降到位后，及时松开升降按钮，关闭电动液压千斤顶的电源，并将千斤顶移开。
6. 维护保养：定期对电动液压千斤顶进行检查和保养，确保其各部件运行正常，延长其使用寿命。
使用电动液压千斤顶需要注意安全操作，严格按照说明书操作，避免因操作不当而造成意外或损坏设备。
电动液压千斤顶的使用方法相对简单，但在操作时仍需谨慎小心，确保工作的顺利进行。
2.4 优缺点
电动液压千斤顶是一种通过电动力源将液压油压力转换为机械力的装置，其优缺点如下：
1. 提高工作效率：相比手动液压千斤顶，电动液压千斤顶可以快速完成升降操作，节省了大量人力和时间。
2. 提高安全性：电动液压千斤顶具有自动停止功能和过载保护装置，可以有效避免意外事故的发生，保障操作人员的安全。
3. 负荷能力强：电动液压千斤顶能够承受更大的负荷，提高了其
适用范围和工作效率。
4. 操作简单：只需轻轻按下按钮即可完成升降操作，简单方便，
操作人员不需要过多的专业技能。
1. 依赖电源：电动液压千斤顶需要接通电源才能正常工作，如果
没有电源供应就无法使用，限制了其使用范围。
2. 维护成本高：相比手动液压千斤顶，电动液压千斤顶的维护成
本较高，需要定期检查电路和电动机等部件。
3. 初始投资较大：购买电动液压千斤顶的初始投资成本较高，对
一些小型企业或个人用户来说可能承担不起。
电动液压千斤顶具有很多优点，如提高工作效率、提高安全性等，但也存在一定的缺点，如依赖电源、维护成本高等。
在选择使用时，
需要根据具体情况权衡其利弊。
2.5 应用领域
电动液压千斤顶是一种通过电动马达驱动液压系统工作的千斤顶，它可以在提升重物的过程中提供更大的力量和更稳定的支撑。
电动液
压千斤顶的应用领域非常广泛，主要包括以下几个方面：
1. 汽车维修：在汽车维修行业，电动液压千斤顶常用于汽车维修和保养工作中，如更换轮胎、调整底盘、更换发动机零部件等。
其快速且稳定的提升能力使得汽车维修工作更加高效。
2. 工程建筑：在工程建筑领域，电动液压千斤顶可以用于支撑和提升重物，包括建筑物结构、桥梁、机械设备等。
其强大的提升力和稳定性可以确保建筑工程的顺利进行。
3. 航空航天：在航空航天领域，电动液压千斤顶常用于飞机和航天器的维修和保养工作中，如更换飞机零部件、调整飞机结构等。
其精准的控制和高强度的提升能力使得航空航天工作者更加安全地进行维修工作。
电动液压千斤顶在各种领域都扮演着重要的角色，它的高效、稳定和安全的提升能力使得各行各业的工作者都受益良多。
随着技术的不断进步和应用领域的不断扩大，电动液压千斤顶的作用也将得到进一步的发展和拓展，为各行业的工作提供更多便利和支持。
3. 结论
3.1 总结
在使用电动液压千斤顶时，我们要注意安全操作。
保持设备清洁干燥，在使用前检查设备是否有损坏或异常现象。
在使用过程中要注意防止超载操作，以免损坏设备。
使用时要坚持定期保养和维护，延长设备的使用寿命。
电动液压千斤顶是一种方便高效的千斤顶设备，其工作原理简单明了，结构合理紧凑，使用方法也相对容易上手。
它在许多领域得到广泛应用，为人们的工作和生活提供了便利。
我们也必须认识到电动液压千斤顶存在一些缺点，比如需要额外的电力支持，维护成本相对较高等。
电动液压千斤顶凭借其便捷的使用方式和高效的工作效果，成为了现代工程领域不可或缺的设备之一。
希望在未来的发展中，能够进一步提高设备的性能和稳定性，为用户提供更好的使用体验。
3.2 展望
随着新材料的不断涌现，电动液压千斤顶的结构设计也会得到不断的改进和优化。
高强度、耐磨、轻量化的材料将会广泛应用于电动液压千斤顶的制造中，使其更加坚固耐用，延长使用寿命。
未来还有望开发出更多功能更加多样化的电动液压千斤顶，例如具备自动故障诊断功能、自动调节功能等，以满足不同行业的需求。
可以预见的是，电动液压千斤顶将在未来得到更广泛的应用，并成为各行各业必不可少的工具之一。
