钢丝绳牵引刮泥机(操作说明)
刮泥机使用说明书
刮泥机使用说明书
刮泥机使用说明书
一、产品概述
刮泥机是一种专业用于清理建筑施工现场、工地和道路上的泥浆和残渣的设备。
它具有高效、便捷、安全等特点，可以大大提高工作效率并减少劳动强度。
二、产品结构及组成部分
1.主体结构：刮泥机由机身、电机、传动装置组成。
2.操作机构：包括开关、手柄等部分。
3.附件：附件包括电源线、刮泥刀片等。
三、产品安装与调试
1.将刮泥机放置在平坦的地面上，确保机身稳固。
2.首先将附件进行组装，根据说明书正确安装刮泥刀片，确保刀片牢固无松动。
3.连接电源线到稳定的电源插座，确保电源线没有损坏。
四、操作方法
1.打开电源开关，刮泥机开始运转。
2.拿起手柄，将刮泥刀片放置在需要清理的泥浆或残渣上。
3.缓慢移动手柄，刮泥刀片刮除泥浆或残渣。
五、使用注意事项
1.请确保使用前刮泥机周围没有任何杂物，以免影响刮泥效果和损坏机器。
2.在使用过程中，如遇到异常情况或故障，请立即停止使用并与维修人员联系。
3.使用时请注意个人安全，切勿将手指或其他物体放入刮泥机的工作区域。
六、维护与保养
1.使用完毕后，切勿将刮泥机直接暴露在潮湿或阳光下，应及时擦拭干净并存放在阴凉干燥处。
2.定期检查刮泥刀片是否磨损，如有磨损应及时更换，以保证刮泥效果。
附件：
1.刮泥刀片安装图示
2.刮泥机维修常见问题解答
法律名词及注释：
1.泥浆：指由泥土、水等混合悬浮形成的半液态物质。
2.残渣：指工程施工过程中剩余的废弃物或杂质。
3.附件：指可与主机配合使用的装置或零部件。
刮泥机使用说明书
刮泥机使用说明书刮泥机使用说明书目录1、简介1.1 功能介绍1.2 适用范围2、安全操作2.1 安全准则2.2 使用前的检查2.3 操作注意事项3、部件及组装3.1 主要部件3.2 组装步骤4、操作步骤4.1 开机准备4.2 工作流程4.3 关机及清洁5、故障排除5.1 常见故障5.2 解决方法6、维护与保养6.1 清洁与保养要点6.2 定期保养7、附件7.1 配件清单7.2 使用附件注意事项8、法律名词及注释8.1 法律名词解释8.2 注释说明1、简介1.1 功能介绍刮泥机是一种用于清理地面污泥的机械设备。
它可以有效地将污泥刮起并运输到集料箱中，提高清理效率。
1.2 适用范围刮泥机适用于在建筑工地、道路维护、城市环卫等场景中清理污泥。
它可用于室内和室外，适应各种地面材质。
2、安全操作2.1 安全准则在使用刮泥机之前，请务必遵守以下安全准则：- 保持清洁和平整的作业区域，避免障碍物和杂物。
- 佩戴适当的个人防护装备，如安全鞋、手套和护目镜。
- 不要将手指或其他物体放入机器内部，以避免受伤。
2.2 使用前的检查在每次使用刮泥机之前，请进行以下检查：- 确保电源正常连接并接地。
- 检查刮板和刮条是否完好，如有损坏应及时更换。
- 检查油液和润滑油的状态，确保充足且无泄漏。
2.3 操作注意事项- 严禁将刮泥机用于除污泥以外的作业。
- 在操作刮泥机期间，保持警惕并避免与机器部件接触。
- 不要长时间连续工作，适当休息以防止过热。
3、部件及组装3.1 主要部件刮泥机主要包括以下部件：- 电动机：用于驱动刮板的运动。
- 刮板：用于刮取地面污泥。
- 刮条：固定在刮板上，起到刮取效果。
3.2 组装步骤1、将刮条固定在刮板上。
2、将刮板安装在刮泥机的主体上。
3、确保刮板可以自由运动，没有阻碍。
4、操作步骤4.1 开机准备在开始使用刮泥机之前，请完成以下准备工作：1、检查集料箱是否清空并正确安装在机器上。
2、打开电源开关并确保电源连接正常。

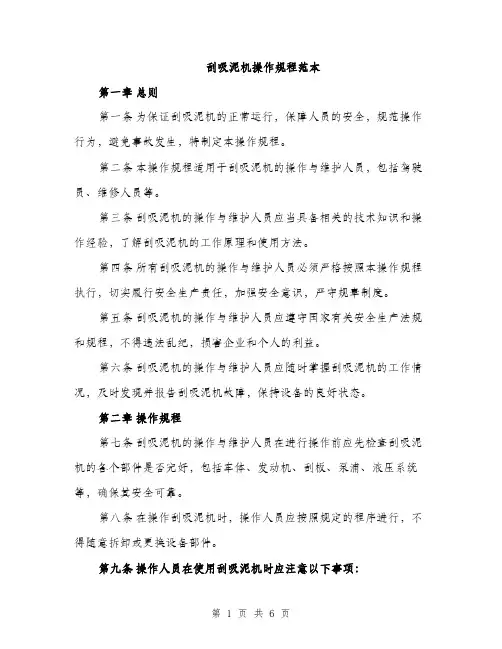

刮吸泥机操作规程范本（二篇）
刮吸泥机操作规程范本第一章总则第一条为保证刮吸泥机的正常运行，保障人员的安全，规范操作行为，避免事故发生，特制定本操作规程。
第二条本操作规程适用于刮吸泥机的操作与维护人员，包括驾驶员、维修人员等。
第三条刮吸泥机的操作与维护人员应当具备相关的技术知识和操作经验，了解刮吸泥机的工作原理和使用方法。
第四条所有刮吸泥机的操作与维护人员必须严格按照本操作规程执行，切实履行安全生产责任，加强安全意识，严守规章制度。
第五条刮吸泥机的操作与维护人员应遵守国家有关安全生产法规和规程，不得违法乱纪，损害企业和个人的利益。
第六条刮吸泥机的操作与维护人员应随时掌握刮吸泥机的工作情况，及时发现并报告刮吸泥机故障，保持设备的良好状态。
第二章操作规程第七条刮吸泥机的操作与维护人员在进行操作前应先检查刮吸泥机的各个部件是否完好，包括车体、发动机、刮板、泵浦、液压系统等，确保其安全可靠。
第八条在操作刮吸泥机时，操作人员应按照规定的程序进行，不得随意拆卸或更换设备部件。
第九条操作人员在使用刮吸泥机时应注意以下事项：1. 合理调整刮板的角度和压力，确保刮泥效果最佳。
2. 定期对刮板进行清洗和保养，防止积泥过多影响正常工作。
3. 经常检查泵浦和液压系统的工作状态，确保其正常运转。
4. 注意刮吸泥机行驶时的稳定性，以防发生翻车等事故。
5. 使用过程中如发现异常情况应立即停机检查，并及时报告相关人员。
第十条操作人员在刮吸泥机行驶时应注意以下事项：1. 严格按照交通规则行驶，确保与其他车辆的安全距离。
2. 注意观察路面情况，避免碰撞路面凸起物或其他障碍物。
3. 行驶过程中保持稳定速度，避免急刹车或急加速。
4. 当遇到视线不清、路面湿滑等恶劣气候条件时，应减速慢行，确保安全。
第三章维护规程第十一条刮吸泥机的维护人员应定期对设备进行检查和维护，以保证其正常运行。
第十二条维护人员在对刮吸泥机进行维护时应注意以下事项：1. 定期更换刮板和刮刀，保证刮吸泥机的刮泥效果。

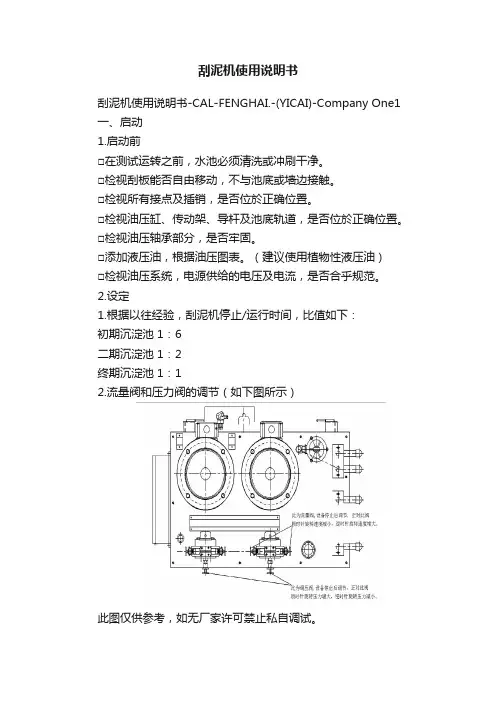

刮泥机使用说明书
刮泥机使用说明书刮泥机使用说明书-CAL-FENGHAI.-(YICAI)-Company One1一、启动1.启动前□在测试运转之前，水池必须清洗或冲刷干净。
□检视刮板能否自由移动，不与池底或墙边接触。
□检视所有接点及插销，是否位於正确位置。
□检视油压缸、传动架、导杆及池底轨道，是否位於正确位置。
□检视油压轴承部分，是否牢固。
□添加液压油，根据油压图表。
（建议使用植物性液压油）□检视油压系统，电源供给的电压及电流，是否合乎规范。
2.设定1.根据以往经验，刮泥机停止/运行时间，比值如下：初期沉淀池 1：6二期沉淀池 1：2终期沉淀池 1：12.流量阀和压力阀的调节（如下图所示）此图仅供参考，如无厂家许可禁止私自调试。
3.启动在沉淀池进满水和起动刮泥机之前，先检查以下功能：□检视马达运转方向（如箭号所示）。
□在任何测试前，起动位於手动位置。
正常工作压力：JV-2100（马达11KW），80bar（最大120 bar）□让马达空运转约30分钟，而空气能完全溢出油压系统。
□检视极限开关（感应器）功能是否正常。
□当空池运转时，应检视相关机件，如活塞杆、传动角架、水平推杆、刮板组合等。
如有异常，调整传动角架。
□当达到运转温度时，检视所有管线接合点、连接螺栓、锁紧等。
其中部份元件，可能于运送或组装时松动。
二、保养与维修1.刮泥板大约每年空池时，用螺栓连接各部位，检视池底轨道、滑行板、油压缸支撑架、传动角架及中心轴支撑等。
2.油压部份例行保养：根据保养手册，於一定时间内，必须进行维修计划：以下为检查项目：□刮板来回周期（前进——后退——停止）。
□液压油温度（操作温度）。
□正常的噪音。
□油压缸可能漏油。
□液压压力。
如上述所示，任何显着变化，可能须进一步调整，以便查出哪些部位，需维修或替换。
□清理仪器外观，检查漏油。
当持续地漏油时，如果必要，锁紧或替换管线□检视液压油位，如果必要，每年须更新一支。
通常植物没，挥发分解速率，较合成油来得快。
刮泥机、吸泥机安全操作规程实用版
YF-ED-J4367
可按资料类型定义编号
刮泥机、吸泥机安全操作
规程实用版
In Order To Ensure The Effective And Safe Operation Of The Department Work Or Production, Relevant Personnel Shall Follow The Procedures In Handling Business Or Operating Equipment.
（示范文稿）
二零XX年XX月XX日
刮泥机、吸泥机安全操作规程实
用版
提示：该操作规程文档适合使用于工作中为保证本部门的工作或生产能够有效、安全、稳定地运转而制定的，相关人员在办理业务或操作设备时必须遵循的程序或步骤。
下载后可以对文件进行定制修改，请根据实际需要调整使用。
一、起动前必须检查电源是否接通，各传
动部份是否已经加油。
二、根据刮泥机(吸泥机)按钮指示起动和
停止刮泥(吸泥)。
三、经常检查，运转部位的温升情况，如
果过高，应立即停机并向主管部门反映，处理
后方可进行。
四、经常检查各部位的紧固情况，如有松
动立即紧固。
五、要经常检查排渣斗的排渣情况，如排
渣情况不好，要请有关人员调整排渣板距离。
六、经常检查吸泥机，吸泥管道通畅程度，输气管气量大小，并调节至最佳状态。
七、运转结束，必须认真填写运转记录，如有特殊情况除详细记录外，还要及时向主管部门汇报。
链条式刮油刮泥机说明书
链条式刮油刮渣机宜兴市天之蓝环保设备有限公司
链条式刮渣（油）机
1、概述
链条刮油刮泥机是污水处理中沉淀池的配套设备，是我公司研制的专业产品, 它是专门为了去除工业和城市污水中的油脂、胶状物以及池底污泥而设计的。
链条刮油刮泥机具有因地制宜、除渣量控制灵活、运行稳定、操作方便、维护简单、使用寿命长等特点。
2、机器结构与工作原理
2.1机器结构（如下图所示）
2.2工作原理
链条刮油刮泥机是将浮在水面上的固体悬浮物以及池底的污泥连续地清除，刮油刮泥机沿着池面以及池底运动，并将悬浮物从液面的进口端推到出口端。
刮油刮泥机的刮板被固定在链条的两端，刮油刮泥机是
由带动链轮传动装置来驱动。
刮油刮泥机沿着槽的整个宽度移动，将污染物刮到排渣槽里并将污泥刮至污泥斗内。
3、机器的安装
3.1 轴、从动轴必须在同一平行线上，先安装主动轴，再安装从动轴。
3.2链轮必须在同一直线上，安装时先将链条套在主动轴链轮上，固定住主动轴，根据链条长度确定从动轴的安装(从动轴最好是可以调节链条的松紧度）。
链条顺序必须一致，固定刮板的尼龙联结块必须双向对齐。
3.3两轴与链条安装完毕后，安装托架结合件。
3.4结合件安装完毕后将刮板安装上。
3.5根据现场情况安装减速机并将钢链条连接上。
3.6所有结合件安装完毕，检查各部位结合件松紧度、平行情况，通电开车试运行。
4、机器维护与保养
4.1该机应注意维护与保养，及时加油，如出现故障应及时排除。
4.2该机磨合期为一个月，到时应放掉链式刮渣刮泥机变速箱润滑油、拆开冲洗、换油。
行车刮泥机使用说明
HG12行车式刮泥机使用说明无锡市金迪环保技术有限公司一、用途与特点HG型行车式刮泥机，是污水处理工艺过程中矩形沉淀池的理想配套设备。
它具有结构简单、安装方便、自动化程度较高等优点。
其主要功能为去除沉淀池中沉淀的污泥。
二、主要技术参数轨道中心距：10800mm轻轨型号：22kg/m车轮轮距：2500mm行走驱动功率：0.55kw X 2抬耙驱动功率：0.55kw X 2行走速度：~1.3m/min三、结构与原理本机主要由工作桥、行走驱动装置、抬耙驱动装置、刮臂、刮板、轻轨、行程控制、电控箱等部件组成。
刮泥机工作桥横跨在平流池两边的轨道上，由两台0.55kw的电动机通过减速机分别驱动行走轮进行行走。
刮泥机的来回往复及往返次数由电气控制。
刮泥机向前运行时，在刮泥板的作用下，将污泥收集至沉淀池一端的集泥坑内。
当刮板到达集泥坑时，通过行程开关使刮泥机停止前进，然后两个抬耙驱动电机开始工作(通电后减速电机刹车装置解锁)，每个电机分管两块刮板。
当刮泥板抬高至池深的1/3时，刮臂上端拨杆碰触抬耙控制行程开关，抬耙驱动电机停止运行(刹车装置重新锁紧)。
电控柜得到两个抬耙减速电机都停止运行的信号，行走驱动电机反向运行(向出发端)。
当刮泥机运行到出发端，当反向运行控制行程开关碰触限位杆，行走驱动电机停止运行，同时抬耙驱动电机运行，下放钢缆，下放钢缆由时间继电器控制，根据最深处钢缆需要的长度设置下放时间。
随着刮臂的下放，刮泥板碰触沉淀池池底，但钢缆的下放还在继续(因为初始位置为池深最浅处)。
设备一个运行周期就此完成。
四、设备的安装4.1设备安装前对土建的验收按照土建条件图的要求检查沉淀池的池体尺寸、池顶平面度、粗糙度、池深、池底平面度、粗糙度，预埋板等诸项进行检查验收。
以上各项检查均满足土建条件图要求，验收合格后方可安装。
4.2 安装轻轨行车式刮泥机在运行中由于啃轨而引起脱轨以及相伴随而来的其它事故是比较突出的问题。
HJG15[1].6刮泥机说明书
![HJG15[1].6刮泥机说明书](https://img.taocdn.com/s3/m/8ed34e0276c66137ee061928.png)
HJG15.3桁架式刮泥机技术说明书韶关市雅鲁环保实业有限公司二零一四年二月一、主要技术参数·池宽：B=15300mm·轨距：b=15600mm·池深：H= 3500mm·行距：L=20m·行车速度：1m/min·行车功率：2-0.75kw·提升功率：1.5kw·防护等级：IP54·防护等级：F级·轻轨：22kg/m·工作制：24小时/天连续运行或间歇运行二、主要结构与工作原理桁车式刮泥机由工作桥、传动装置、刮泥（渣）装置、行程控制机构等部件组成。
1、主要结构(1) 工作桥由型钢焊成整体结构，工作桥宽度：1000mm；材质：碳钢Q235;主梁为20#工字钢,中间设有方形钢管加固，走道面板为A3花纹钢板3mm厚；栏杆直径50*3mm钢管（满足图集及安全规范）。
有足够的强度和刚度。
主梁的拼装均在专用平台上进行，焊接标准按照JB/ZQ4000.3-86，并对各关键部位的焊缝进行无损检测（厂内有射线探伤室），确保焊接质量，工作桥挠度不大于L/800。
走道宽度为1m，走道板铺设在走道桥上，本工作桥结构合理、牢固、外形美观。
防腐方式为环氧防锈漆两道、绿色装饰面漆一道。
(2) 刮泥装置：由钢板、支架组装成整体，支架中间设有吊点与卷扬机构钢丝绳联接。
刮板上装有丁睛橡胶刮板，厚度为12mm，刮板总高度为400mm，并用橡胶轮作支承，可保证刮板与池面的一定高度。
(3) 刮板提升装置采用电机减速机传动钢索卷扬机构进行提升，该装置提升速度平稳，动作可靠，触点准确。
钢丝绳直径12mm。
(4) 驱动装置：驱动装置两端分别驱动，轨道滚轮行车驱动方式，主要由驱动电机，变速器，传动机构以及滚轮等组成。
走车采用A3碳钢板焊接加工制成,驱动轮为实心浇钢加工,轮距1.5米。
电机采用0.75KW/4，两台，变速器采用摆线针轮减速机与电机直联。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
钢丝绳牵引刮泥机（操作说明）
一、概述
我国水处理领域里，气浮净水技术迅速获得了推广应用，其中刮渣机是该项技术的重要装置之一，它直接影响到气浮净水效果的好坏，如果大量的浮渣得不到及时的清降或者刮时对渣层的扰动过剧，刮渣时的液位及刮渣程序控制不当，都将增加水的流失和机械往复的次数，因此，选择效率高、效果好的刮渣机甚为重要。
梯形螺杆与卷筒轴相连撞块为一旋在螺杆上z梯形螺母不能转动能随螺杆的正反转动作来回平移其下方左右两行程开关的准确固定位置是根椐卷筒的旋转卷数由现场情况确定{即刮泥行程)。
当刮泥桁车架将要到达端池边撞块刚好顺着螺纹撞到一端的行程开关电机立即反向旋转；原来起拖拉作用的绳转为被动刮泥把沉淀污泥刮向加一端集泥槽当车架将要到达另一端池边刮泥车朝初次方向移动并把污泥刮人该端集泥槽，为防止行程开关出故障而损坏桁车架在两行程开关外端各设置一只断火开关刮泥车的停止转向位置以刮泥板到集泥槽边或稍进里即可。
以此确定刮泥行程行车置于水面以上刮泥装置设干水cB型) 其往返{或行程开关)焊接在行架下其它要求和A型同行程开关外各设只断火开关不能少：见附图
二、主要技术数据
电机功率A型.55～1.1Kw B型≤0.55KW
刮泥速度1米／分左右：
刮出污混含水率≤g6％，
每天工作次数不少于4次。
三、安装
1 驱动机构设在池子的一端，使牵引钢丝绳位于池子的“中心位置。
钢丝绳应系于刮泥车中部以确保行走时不偏斜。
2张紧装置尽可能调节至钢绳绷紧不下垂而且还留有调节余地这要求绳在缠绕结扎时定要拉紧+
3导向轮张紧轮的传动中心线在同一垂直平面以确保钢绳紧贴在轮槽里，
4 B型结构中钢丝绳通过过渡摩擦轮张紧轮和备导向轮的缠绕万向要致不能有反向缠绕以延长钢绳的使用寿命。
5行程开关的定位以刮泥板刚进人集泥槽撞块能碰撞行程开关为好。
6池中设置斜板c管}时刮泥车顶部与斜板(管)搁架净间距不小于1 00mm。
四、注意事项：
1、防止沉淀池内积泥过多必须定时刮泥排泥若积泥过多刮泥机超负荷严重时将导致事故当泥质坚实时应停池清除后才可投入使用。
2各机械运动部件必须定期加注润滑油减速机内的润滑油自应定期更换，
3定期检查水下导向滑轮的压力清水是否正常供给。
4定期检查钢丝绳的使用情况若发现其单股钢丝绳断裂较多时应于更换，
宜兴市华电环保设备有限公司。
