变频器在纺织行业的应用案例
变频器32个典型应用行业
变频器32个典型应用行业20世纪90年代开始，交流变频调速装置在我国的应用有了突飞猛进的发展。
由于变频调速在频率范围、动态相应、调速精度、低频转矩、转差补偿、通讯功能、智能控制、功率因数、工作效率、使用方便等方面是以往的交流调速方式无法比拟的，它以体积小、重量轻、通用性强、拖动领域宽、保护功能完善、可靠性高、操作简便等优点，深受钢铁、冶金、矿山、石油、石化、化工、医药、纺织、机械、电力、轻工、建材、造纸、印刷、卷烟、自来水等行业的欢迎，社会效益非常显著。
在变频领域，我公司起步较早，销量较大，应用负载较多。
可以说，伴随着我国变频技术成长。
下面，变频器应用的一些场合应用及效益1、空调写字楼、商场和一些超市、厂房都有中央空调，在夏季的用电高峰，空调的用电量很大。
在炎热天气，北京、上海、深圳空调的用电量均占峰电40%以上。
因而用变频装置，拖动空调系统的冷冻泵、冷水泵、风机是一项非常好的节电技术。
目前，全国出现不少专做空调节电的公司，其中主要技术是变频器节电。
2、破碎机类冶金矿山、建材应用不少破碎机、球磨机，该类负载采用变频后效果显著。
3、大型窑炉煅烧炉类冶金、建材、烧碱等大型工业转窑（转炉）以前大部分采用直流、整流子电机、滑差电机、串级调速或中频机组调速。
由于这些调速方式或有滑环或效率低，近年来，不少单位采用变频控制，效果极好。
4、压缩机类压缩机也属于应用广泛类负载。
低压的压缩机在各工业部门都普遍应用，高压大容量压缩机在钢铁（如制氧机）、矿山、化肥、乙烯都有较多应用。
采用变频调速，均带来启动电流小、节电、优化设备使用寿命等优点。
5、轧机类在冶金行业，过去大型轧机多用交-交变频器，近年来采用交-直-交变频器，轧机交流化已是一种趋势，尤其在轻负载轧机，如宁夏民族铝制品厂的多机架铝轧机组采用通用变频器，满足低频带载启动，机架间同步运行，恒张力控制，操作简单可靠。
6、卷扬机类卷扬机类负载采用变频调速，稳定、可靠。
汇川变频器通讯参数

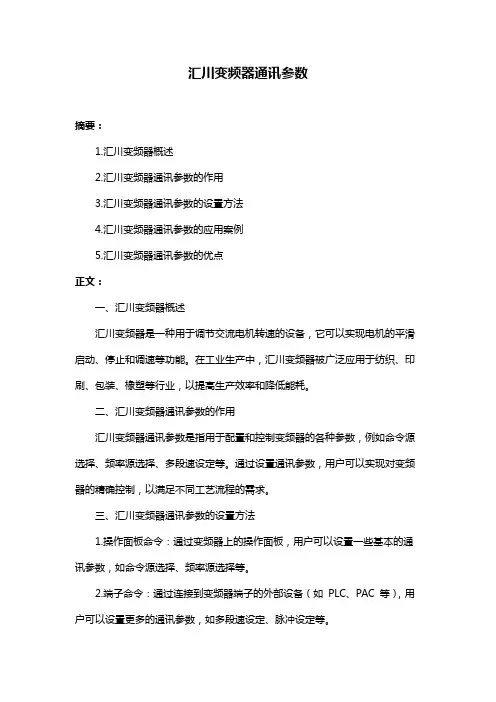

汇川变频器通讯参数摘要：1.汇川变频器概述2.汇川变频器通讯参数的作用3.汇川变频器通讯参数的设置方法4.汇川变频器通讯参数的应用案例5.汇川变频器通讯参数的优点正文：一、汇川变频器概述汇川变频器是一种用于调节交流电机转速的设备，它可以实现电机的平滑启动、停止和调速等功能。
在工业生产中，汇川变频器被广泛应用于纺织、印刷、包装、橡塑等行业，以提高生产效率和降低能耗。
二、汇川变频器通讯参数的作用汇川变频器通讯参数是指用于配置和控制变频器的各种参数，例如命令源选择、频率源选择、多段速设定等。
通过设置通讯参数，用户可以实现对变频器的精确控制，以满足不同工艺流程的需求。
三、汇川变频器通讯参数的设置方法1.操作面板命令：通过变频器上的操作面板，用户可以设置一些基本的通讯参数，如命令源选择、频率源选择等。
2.端子命令：通过连接到变频器端子的外部设备（如PLC、PAC 等），用户可以设置更多的通讯参数，如多段速设定、脉冲设定等。
3.串行通讯口命令：通过与变频器连接的串行通讯口，用户可以利用上位机软件设置通讯参数，如参数初始化、清除记录信息等。
四、汇川变频器通讯参数的应用案例1.在纺织行业中，用户可以通过设置汇川变频器的通讯参数，实现对纺织机的无级调速，以提高生产效率和产品质量。
2.在包装行业中，用户可以通过设置汇川变频器的通讯参数，实现对传送带的精确控制，以保证包装产品的稳定性和一致性。
五、汇川变频器通讯参数的优点1.灵活性强：汇川变频器通讯参数设置灵活，可以根据不同工艺流程的需求进行调整。
2.易于控制：通过设置通讯参数，用户可以实现对变频器的精确控制，提高生产效率。
汇川变频器
汇川变频器提供完善的售后服务
• 产品选型、系统设计、调试等全过程服务
• 产品质保期长，让客户无后顾之忧
• 提供专业技术培训和解决方案
• 专业的售后服务团队，响应速度快
• 为客户提供定期维护和保养服务
• 提供备品备件，确保客户设备的正常运行
03
汇川变频器的安装与调试
汇川变频器的安装要求与步骤
汇川变频器的安装要求如下：
• 对电机进行无级调速
• 适应不同工况下的电机运行需求
• 降低设备运行时的能耗
03
汇川变频器具有多种功能和特点
• 可靠性高、稳定性好
• 丰富的控制功能和灵活的参数设置
• 适应各种恶劣环境条件下的运行
汇川变频器的发展历程概述
2000年代初，汇川变频器进入市场
• 推出了第一代变频产品
• 主要应用于纺织、印染等轻工业领域
汇川变频器故障的原因分析：
• 变频器无法启动或启动缓慢
• 电源问题：电源电压不稳定或频率不符
• 变频器运行不稳定，电机噪音大
• 参数设置不当：参数设置不合理或遗漏
• 变频器过热，散热不良
• 设备故障：变频器内部元件损坏或老化
汇川变频器的故障检测与诊断方法
汇川变频器的故障检测方法如下：
汇川变频器的诊断方法如下：
• 对故障原因进行分析，采取相应的预防措施
• 对变频器进行定期维护和保养，提高设备运行稳定性
汇川变频器的预防措施如下：
• 合理选择和使用变频器，避免超负荷运行
• 定期检查变频器的运行状态，及时发现并处理故障
• 遵守操作规程，避免误操作导致变频器损坏
05
汇川变频器在各类应用中
的案例与实践
应用变频器中心卷绕功能精确控制张力
应用变频器中心卷绕功能精确控制张力文章链接：中国纺织服装机械网/news/Detail/9910.html纺织生产过程中的半成品或成品，如纱线、布匹需要卷绕在轴或辊上，例如：分批整经机将成片纱卷绕在经轴上；浆纱机和浆染联合机将成片浆过的纱卷绕在织轴上；卷染机和轧卷染色机将布卷绕在收放辊上。
这些设备在卷绕过程中都有一个共性问题，即需要恒张力控制，卷绕直径从最小直径到最大直径，要求纱和布的张力保持不变。
利用变频器或交流伺服的中心卷绕功能可以较好解决卷绕恒张力控制。
常见的卷绕方式有两种，即摩擦卷绕和中心卷绕。
摩擦卷绕的效果受摩擦辊的影响很大，如：分批整经机的经轴卷绕，传统的机构采用摩擦辊卷绕方式，由于摩擦传动易使纱线增加毛羽，影响产品质量，且不利于后道工序生产，特别是在升速和降速过程，影响会更大，也限制了整经机向高速发展。
所以新型的高速整经机多数采用中心卷绕方式。
浆纱机和染浆联合机的织轴卷绕，传统的机构采用机械式无级变速器（PIV）作为中心卷绕方式。
经过长期生产实践，PIV机械故障频繁，维修保养复杂，同时随着无梭织机的发展，要求织轴大卷装，PIV很难满足大卷装织轴恒张力卷绕的要求。
卷染机和轧卷染色机的织物卷绕，传统的卷绕机构较多采用直流电动机控制系统，作为中心卷绕方式，直流控制系统技术成熟，控制方便，能较好地满足生产要求。
但直流电动机有整流子和碳刷，需经常维护，特别在印染企业环境恶劣，直流电动机故障率高，企业不大欢迎。
自从变频器技术问世以来，人们考虑将变频调速技术应用到中心卷绕机构，可以发挥交流电动机固有的优点，结构简单、坚固耐用、经济可靠。
经过多年的实践证明，变频调速技术可以满足中心卷绕的要求，国内外的整经机、浆纱机、卷染机等同类设备已大量采用变频器中心卷绕技术。
在张力控制要求更高的场合，采用交流伺服中心卷绕技术。
经轴卷绕、织轴卷绕、布辊卷绕采用中心卷绕方式，当卷绕直径从小直径向大直径变化时（浆纱机织轴最小卷径为100mm，最大卷径为1000mm；卷染机卷布辊最小卷径为200mm，最大卷径为1500mm）为了使纱或布的表面张力保持不变，必须保证转速的变化与卷径成反比，转矩的变化与卷径成正比，若没有转矩补偿，随着卷径的增大，则纱或布的张力会逐渐减少。
台达变频器在纺织加弹机上的应用
的直流电源 ．需要外置电源。 目前来说 ．接入到 Ｍ系 的温 度稳 定 在工 艺设 定 的温度 值 。 测速 反馈 单元 用 列的信号为单脉冲信号 ．分别接到 ＭＩ和 Ｇ Ｄ端子上 。 ５ Ｎ 于检 测各 传动 部 件 的转速 反馈 信号 ．使 变频器 控 制 ４ ２摆频控 制设计 ． 电机 的速 度恒 定在 客户 设定 的传 动工 艺值 。 摆频运行过程 （ ３ 图 ）描述 ：先依加速时 间加速
维普资讯
Ｆ 技 前 术沿
台达 器在 口 变频 纺 织加 弹机 上 的 应用
■ 文 ／中达 电通公 司 Ａ ＭＤ产 品处 王浩
加弹机 的全称 叫假捻弹 力丝机 ，是一种将 Ｐ ＯＹ丝等原丝 加工成具有低 弹和 中 弹 性能 的弹 力丝 的加工设 备 。在纺 织机 械 的多功 能弹 力丝机 上 ．拉伸 变形 是重要 的 加工环 节之 一 。对 丝 条材料 进行 加热 和恒温 控 制会直 接影 响丝 条拉伸 变形 的质 量 。丝 条温度的恒定性 和丝条之 间的一 致性 ，对丝 条变形的强度 ，紧缩伸长率 ，卷 曲和染色 不 匀等质 量指标 都有 极大 的影 响 。
柳般． 一 悱一 卜
魁
三 、运 动 控 制 系统
３ １ 定速度控制 ．衡
到摆频预置频率 Ｐ ８ １ 。并等待一段时 间 Ｐ ｇ，再依 ６ １ ６
加 速 时 间 至 中心 频 率 ．然 后 依 照 设 定 的摆 频 振 幅
、
Ｐ ０ 跳跃频率 Ｐ ７ 、 １ ７ １ １ 跳跃 时间 Ｐ ７ 、 １ ２ 摆频周期 Ｐ ７ 、 １３ 为了使 假捻 的丝 线 长度及 捻 度能 有效 控制 并统 摆频 比率 Ｐ ４循环 运行 ．直到停止 命令下达后依减 ７ １ 计 ．系统 中的每 台变频都需要死循环 来稳 速 ．也就是 速 时 间减速 停止 。
变频器在薄膜卷绕机上的应用
森兰SB80B变频器在薄膜卷绕机上的应用（提供：成都希望森兰变频器制造有限公司）【在线联系作者】工业上常见的薄膜卷绕主要包括布、纸张、塑料薄膜等。
通过实地考察，可以发现薄膜卷绕机对于张力的精度要求比拉丝机高，而且卷径的变化范围很大，如果像拉丝机的设计方案一样只采用PID修正从机转速的话，PID修正量很大，PID参数不易调节，控制性能不能保证。
而且薄膜卷绕机与拉丝机有一个不同在于：薄膜卷绕机对于薄膜的张力要求是随卷径增大而不断变化的，这样就不能像拉丝机那样使用固定的张力给定，即需要张力锥度控制，防止损伤卷轴或造成内部褶皱。
因此薄膜卷绕机的张力控制方案必然要比拉丝机的方案复杂。
但是我们认为，森兰SB80B机器完全可以通过对现有功能进行设置，充分利用算术单元和计数器等功能，实现薄膜卷绕所要求的张力控制。
方案如下：由代表薄膜线速度的主机（加工机）运行频率和卷绕薄膜的实时卷径计算出相应的从机（收卷机）主给定频率，以此作为前馈；同时用PID调节器控制薄膜的张力PID输出，对给定频率进行不断修正，将修正后的频率作为收卷电机的给定频率。
这种前馈和反馈共用的复合控制方法控制精度很高，很多张力控制专用的变频器都使用了这种方法。
而森兰SB80B可以通过可编程模块来编程实现这种控制，使用方便，方法灵活。
系统控制框图如下：森兰SB80B薄膜卷绕机张力控制系统图注：图中D0为初始卷径百分比值，以最终卷径为100％；T0为初始张力值，以张力传感器最大张力为100％；K为张力锥度系数，由用户设定，范围为0～100％；主机的模拟运行频率（代表线速度）由AI1输入计圈信号使用光电开关由“计数器增”输入。
PID反馈值由张力传感器向AI2输入；外加卷径复位信号对计数值进行预置初值。
下面分两部分来说明这种组合方法。
第一部分：收卷机给定频率的计算。
用户需要知道三个值，分别是初始卷径、最终卷径和薄膜厚度。
根据这三个值，计算出参数设置所需要的几个数值，具体包括：1．初始卷径百分比值D0＝初始卷径/最终卷径。
变频技术在清梳联合机上的应用
泰 州 职 业 技术 学 院学 报
Ｊｕ ａ ｆ ｉｈ ｕＰ ｌ ｅ ｈ ｉ Ｃｏｌｇ ｏ ｒ ｌ ｚｏ ｏｙ ｃ ｎｃ ｌ ｅ ｎ ｏ Ｔａ ｔ ｅ
Ｖｏ．２ ． １１ Ｎｏ３
Ｊ ｎ２ ２ ｕ ．０１
变频 技 术 在 清化 的重要标 准之
一
。
改革 开 放后 至 今 ，我 国相 继 从 德 国 、瑞 士 、
意大利等国家引进清梳联生产线 ，清梳联采用多 仓 混棉 机和 三刺辊 开清棉 机 ，多仓 混棉 机 向清棉
机 的原料 传输 是 由 中央处 理器 控制 并通 过两 只直 流 电机 完成 的 。可 是直 流 电机 价格 昂贵 ，且 过 载
中图分类 号 ：Ｔ １ ３ Ｓ０ ． ７ 文献标 识码 ：Ａ 文章 编号 ：１７ — １ ２ ２ １ ） ３ ０ ６ — ２ ６ １ ０ ４ （０ ２ ０ — ０ ６ ０
由于高 产 梳棉 机 的出现 和 化纤 的大 量 应 用 ，
因此 清梳 联具 有 明显 的技术 经济 效 益 。 目前 国产清 梳联 生条成 纱质 量 已达 到或接 近 国际知名 厂 家清 梳联 设备 的质量 水平 ，而每套 国产清 梳联 设 备投 资仅 为 引进 国际 同类设 备 的 １ ／ 右 ，而 ２左
作者简介 ： ￣ （ ８ 一， 江苏泰州人 ， 张： １ ０ ） ９ 男， 讲师
圆整后 ，换向器的铜片磨损会越来越严重 ，最终 会导致打火击穿 ，同样引起 电机烧毁 。Ｃ Ｔ 型 Ｖ３ 锯齿 清棉 机属 于单机 台运行 的设 备 ，在整 个清 梳 联 系 统 中处 于 生产 环 节 的前 段 。在 生 产 过 程 中 ，
如 果输棉 直 流 电机 一旦发 生 损坏 ，就 会 导致 整个
三菱收放卷专用变频器
该变频器设计了简易的故障诊 断和排除功能，方便用户进行
日常维护和保养。
产品应用领域
该变频器广泛应用于纺织、造纸、塑 料、印刷等行业的收放卷设备，如织 布机、纸机、塑料挤出机、印刷机等 。
此外，该变频器还可用于其他需要精 确速度控制和张力控制的机械设备， 如拉丝机、涂布机等。
02
技术规格
电压和频率
提高包装品质
稳定的张力控制有助于提高包装的平整度和美观度，提升产品品质。
05
客户反馈
客户评价
产品质量
客户对三菱收放卷专用变频器的产品质量给予了高度评价，认为 产品的性能稳定可靠，能够满足其使用需求。
性能表现
客户对三菱收放卷专用变频器的性能表现也给予了肯定，认为产品 的技术参数和性能指标均达到了其期望的标准。
售后服务
1 2
响应迅速
客户对三菱收放卷专用变频器的售后服务给予了 高度评价，认为售后服务团队响应迅速，能够及 时解决客户的问题。
专业水平高
客户认为售后服务团队的专业水平非常高，能够 为客户提供专业的技术支持和解决方案。
3
服务态度好
客户认为售后服务团队的服务态度非常好，能够 耐心解答客户的问题，积极帮助客• 技术规格 • 性能优势 • 典型案例 • 客户反馈 • 常见问题解答
01
产品概述
产品简介
01
三菱收放卷专用变频器是一款专 为收放卷设备设计的变频器，具 有高性能、高精度和高可靠性的 特点。
02
该变频器采用了先进的控制算法 和优化的硬件设计，能够实现精 确的速度控制和张力控制，满足 各种收放卷工艺的需求。
产品特点
高性能
该变频器具有快速响应、高动 态性能和低失真等特点，能够 实现高精度的速度控制和张力
