建筑构造 门窗构造
门窗建筑构造PPT课件
3、铝合金门窗
重量轻、强度高，美观大方、坚固耐用，以及密封性、气密性、 水密性、隔声性、隔热性、耐腐蚀性较钢门窗木门窗有显著提高；
适用于安装有空调设备和对隔声、保温、隔热、防尘有特殊要 求，以及多暴雨、多风沙、多台风、多腐蚀性气体环境的房间和建 筑物；
铝合金门窗系列名称是以框的厚度构造尺寸来区分的，例如框 截面高度为70mm，就称70系列门窗；
2.3 金属门窗
1、钢门窗：强度、刚度、防火、密闭等性能方面，均优于木门 窗，同时，由于断面小，透光系数大，外形美观，在过去曾被广泛 地应用于建筑门窗。但在潮湿环境下易锈蚀，耐久性差，保温隔热 性能差，耗钢量大。我国许多地方已经限制或禁止在民用建筑中使 用钢门窗。
钢门窗是用型钢或薄壁空腹型钢在工 厂制作而成，有实腹式和空腹式
单扇推拉门 双扇推拉门 多扇推拉门 空格栅栏门 侧挂折叠门 中悬折叠门 侧悬折叠门 转门
有轨道、门 轴在中部
垂直门轴在 扇端部
酒店、商场两 边有平开门
轴ห้องสมุดไป่ตู้窗的开启方式
轨道
轨道
固定轴 固定轴
滑动轴
细实 线表 示窗 扇向 外开
窗
虚线
立
表示 窗扇
面
向内
开
开
启
开启
线
线交 叉位
《房屋建筑学》门窗构造
门窗在建筑立面构图中的影响也较大，它的尺度、比例、形状、组合、透光材料的类型等，都影响着建筑的艺术效果。
铁艺门二、门窗构造分类•1、按门窗的开启方式分类•（1）平开门窗(P)：门窗扇向内开或向外开。
（2） 推拉门窗(L)：门窗扇启闭采用横向移动方式（3） 折叠门(窗D)：开启时门窗扇可以折叠在一起,门窗的开启不影响空间使用。
折叠门（4） 转门窗(Z)：门窗扇以转动方式启闭。
转窗包括上悬窗、下悬窗、中悬窗、立转窗等。
转窗转门玻璃转门转门侧边及上下门缝采用密封刷立轴转门•（5） 弹簧门(T)：装有弹簧合页的门，开启后会自动关闭。
•（6） 其它门：包括卷帘门(J)、升降门、上翻门、伸缩门、感应门等。
卷帘门上翻门地下室防火密闭门卷帘门上翻门有时也用于车库大门升降门钢质防火卷帘•伸缩门•弧形自动感应门•自动感应门•不同形式门窗在住宅中的应用门的开启形式(a)平开门；(b)弹赞门；（c）推拉门；(d)折叠门；(e)转门；(f)上翻门；(g)升降门；(h)卷帘门窗的开启方式(a)固定窗；(b)平开窗；(c)上悬窗；(d)中悬窗；(e)下悬窗；(f)立转窗；(g)垂直推拉窗；(h)水平推拉窗；(i)百叶窗百叶窗金属或塑钢窗的排水口•铝镁合金推拉门⏹闭门器⏹通向疏散楼梯的电梯间防火门⏹阻燃密封带•木质防火门•防火防盗门•钢质防火门保温隔声门门扇内部构造一般保温门和隔声门的门缝处理•隔声门隔声门及隔声前室•一般由两根竖直的边框和上框组成。
当门带有亮子门框时，还有中横框，多扇门则还有中竖框。
•门框的断面形式与门的类型、层数有关，同时应利于门的安装，并应具有一定的密闭性。
门框的断面形式与尺寸2、平开窗的构造组成•窗框、窗扇、玻璃、五金零件等。
房屋建筑构造-门窗1资料讲解
雨篷的挑出形式
雨篷的挑出形式
雨篷的挑出形式
雨篷的挑出形式
此课件下载可自行编辑修改，仅供参考！ 感谢您的支持，我们努力做得更好！谢谢
门的作用、类型与构造
2、门的类型
❖ 按所在位置分：内门、外门 ❖ 按所用材料分：木门、钢门、铝合金门、
塑钢门、玻璃门等 ❖ 按开启方式分：平开门、弹簧门、推拉门、
折叠门、转门、升降门、卷帘门等
门的类型
门的类型
门的类型 门窗的类型
门的类型
门的类型
门的类型
门的作用、类型与构造
3、门的构造 （1）木门的组成 ❖ 门框
窗的构造
窗的构造
窗的构造
窗的构造
2、窗的尺度 ❖ 依据：根据采光通风要求、墙的构造、房间层
高和开间大小、建筑造型和模数协调等因素。 ❖ 窗的高度的确定 ❖ 窗的宽度的确定
三、门的作用、类型与构造
1、门的作用和要求 ➢ 作用：
供人们出入、通风采光、美观、分隔空间 ➢ 要求：
应考虑人流畅通、安全防火、家具设备搬运安 装及建筑艺术等方面。
窗的类型
二、窗的构造
由于材料及开启方式的不同，窗的构造也 不尽相同。现以平开木窗为例来概括窗的构造。
1、木窗的构造组成 ❖ 窗框
上槛、中槛、下槛、边框及中框等部分组成。 ❖ 窗扇
上冒头、下冒头、边梃、棂子。 ❖ 五金零件
铰链、风钩、插销、拉手等。
窗的构造
窗的构造
窗的构造
窗的构造
窗的构造
平开木窗构造
五、阳台的构造
1、阳台结构形式 • 作用—联系室内外空间、改善居住条件 • 形式—挑阳台、凹阳台、半挑半凹阳台、转角阳
台 • 结构布置
民用建筑构造——门窗构造
☉（图13-17）——举例
7．3 金属门窗构造
7．3．1 钢门窗
特点：与木制门窗相比，具有强度高、刚度大，耐水、耐火性好、外姓 美观，便于工厂化生产。透光系数较大（透光面积可达75%）。节约 木材，使用于较大面积的门窗洞口，在建筑中应用广泛。
2．构造 （1）窗框构造（图13-26） ☉采用塞口安装，外框与洞口应弹性连接牢固。杜绝立口安装。 ☉外框不直接与混凝土、水泥砂浆接触，避免碱对铝型材的腐蚀。
☉窗框与墙体缝隙，多采用矿棉条或玻璃棉毡条分层填塞，缝隙外表留 5~8mm深的槽口，填嵌密封材料。
☉当外墙采用厚度较大的装饰面层时，面层有可能埋没窗框，必须增设 “付框”解决。
2．窗扇
a.玻璃窗扇的断面形状和尺寸（图13-10） b.玻璃的选用和安装
7．2．2 平开木门构造
1. 门框
a.断面和尺寸（图13-11）
b.安装——与窗框相同 c.与墙的关系：一般作于开门方向一边。对尺寸大的门，多居中（图13-
12）。
2. 门扇 a.夹板门（图13-13）
☉由骨架和面板组成。 ☉根据功能需要，可以局部加装玻璃或百叶。 ☉安装门锁处需加装宽木条 ☉用料少、自重轻，外形简洁美观，常用于建筑内门。
7．2 木门窗构造
7．2．1 平开木窗构造
1．窗框
a.窗框的断面形状和尺寸（图13-5）
b.窗框的安装
☉立口：施工时先将窗框立好，后砌窗间墙。 ☉塞口：砌墙时先留出洞口，待完成后再安装窗框。
c.窗框与墙的关系
☉窗框在墙洞中的位置：窗框内平、居中和外平（图13-6）。

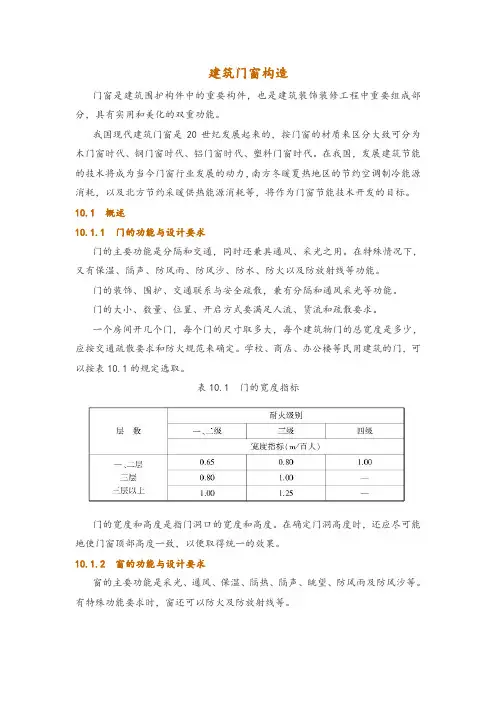

建筑门窗构造
建筑门窗构造门窗是建筑围护构件中的重要构件，也是建筑装饰装修工程中重要组成部分，具有实用和美化的双重功能。
我国现代建筑门窗是20世纪发展起来的，按门窗的材质来区分大致可分为木门窗时代、钢门窗时代、铝门窗时代、塑料门窗时代。
在我国，发展建筑节能的技术将成为当今门窗行业发展的动力，南方冬暖夏热地区的节约空调制冷能源消耗，以及北方节约采暖供热能源消耗等，将作为门窗节能技术开发的目标。
10.1 概述10.1.1 门的功能与设计要求门的主要功能是分隔和交通，同时还兼具通风、采光之用。
在特殊情况下，又有保温、隔声、防风雨、防风沙、防水、防火以及防放射线等功能。
门的装饰、围护、交通联系与安全疏散，兼有分隔和通风采光等功能。
门的大小、数量、位置、开启方式要满足人流、货流和疏散要求。
一个房间开几个门，每个门的尺寸取多大，每个建筑物门的总宽度是多少，应按交通疏散要求和防火规范来确定。
学校、商店、办公楼等民用建筑的门，可以按表10.1的规定选取。
表10.1 门的宽度指标门的宽度和高度是指门洞口的宽度和高度。
在确定门洞高度时，还应尽可能地使门窗顶部高度一致，以便取得统一的效果。
10.1.2 窗的功能与设计要求窗的主要功能是采光、通风、保温、隔热、隔声、眺望、防风雨及防风沙等。
有特殊功能要求时，窗还可以防火及防放射线等。
①采光。
窗的大小应满足窗地比的要求。
窗地比指的是窗洞面积与房间净面积的比值。
采光标准见表10.2。
表10.2 采光标准窗的透光率是影响采光效果的重要因素，透光率是指窗玻璃面积与窗洞口面积的比值。
②通风。
在确定窗的位置及大小时，应尽量选择对通风有利的窗型及合理的布置，以获得较好的空气对流。
③围护功能。
窗的保温、隔热作用很大。
窗的热量散失，相当于同面积围护结构的2～3倍，占全部热量的1/4～1/3。
窗还应注意防风沙、防雨淋。
窗洞面积不可任意加大，以减少热损耗。
④隔声。
窗是噪声的主要传入途径。
一般单层窗的隔声量为15～20 dB，约比墙体隔声少3/5。
建筑工程构造-门窗、楼梯构造
5 门窗构造、楼梯构造一、门窗构造1、窗的分类•按窗的框料材质分：铝合金窗、塑钢窗、彩板窗、木窗、钢窗等。
•按窗的层数分：单层窗和双层窗。
•按窗扇的开启方式分：固定窗、平开窗、悬窗、立转窗、推拉窗、百叶窗等。
①固定窗：将玻璃直接镶嵌在窗框上，不设可活动的窗扇。
一般用于只要求有采光、眺望功能的窗，如走道的采光窗和一般窗的固定部分。
②平开窗：窗扇一侧用铰链与窗框相连，窗扇可向外或向内水平开启。
平开窗构造简单，开关灵活，制作与维修方便，在一般建筑中采用较多。
③悬窗：窗扇绕水平轴转动的窗。
按照旋转轴的位置可分为上悬窗、中悬窗和下悬窗，上悬窗和中悬窗的防雨、通风效果好，常用作门上的亮子和不方便手动开启的高侧窗。
④立转窗：窗扇绕垂直中轴转动的窗。
这种窗通风效果好，但不严密，不宜用于寒冷和多风沙的地区。
⑤推拉窗：窗扇沿着导轨或滑槽推拉开启的窗，有水平推拉窗和垂直推拉窗两种。
推拉窗开启后不占室内空间，窗扇的受力状态好，适宜安装大玻璃，但通风面积受限制。
⑥百叶窗：窗扇一般用塑料、金属或木材等制成小板材，与两侧框料相连接，有固定式和活动式两种。
百叶窗的采光效率低，主要用作遮阳、防雨及通风。
2、窗的尺度与组成窗的尺度应根据采光、通风的需要来确定，同时兼顾建筑造型和《建筑模数协调统一标准》等的要求。
为了确保窗的坚固、耐久，应限制窗扇的尺寸，一般平开木窗的窗扇高度为800~1200mm，宽度不大于500mm；上、下悬窗的窗扇高度为300~600 mm；中悬窗窗扇高度不大于1200mm，宽度不大于1000mm；推拉窗的高宽均不宜大于1500mm。
窗一般由窗框、窗扇和五金零件组成。
窗框是窗与墙体的连接部分，由上框、下框、边框、中横框和中竖框组成。
窗扇是窗的主体部分，分为活动扇和固定扇两种，一般由上冒头、下冒头、边梃和窗芯(又叫窗棂)组成骨架，中间固定玻璃、窗纱或百叶。
五金零件包括铰链、插销、风钩等。
3、窗在墙洞中的位置窗在墙洞中的位置主要根据房间的使用要求和墙体的厚度来确定。
房屋建筑构造 门窗
门与窗
主要内容：
1、窗的作用与分类
2、窗的构造 3、门的作用与分类 4、门的构造 5、建筑遮阳措施
第一节
窗的作用与分类
一、窗的作用
1、采光
2、通风、调节温度
3、观察、传递 4、围护 5、装饰
-- 窗在建筑立面构图中的影响也较大，它
的尺度、比例、形状、组合、透光材料 的类型等，都影响着建筑的艺术效果。
第三节
一、门的作用 1. 2. 3. 4. 5. 6. 通行 疏散 围护
门的作用与分类
采光与通风 防盗、防火 美观
二、门的分类
1、按门所使用的材料分类 1. 2. 3. 4. 木门 钢板门 铝合金门 塑钢门
5.
6.
玻璃钢门
无框玻璃门 木门
2、按开启方式分类
第四节 门的构造
门框是门与墙体的连接部分，由上框、边框、中横框和中竖框 组成。 门扇一般由上、中、下冒头和边梃组成骨架，中间固定门芯板 。 五金配件包括铰链、插销、门锁、拉手等。附件有贴脸板、筒 子板等。
二、窗的分类
1、按使用材料分类
①②Βιβλιοθήκη ③木窗钢窗 铝合金窗
④ 塑钢窗
⑤ 玻璃窗
第二节
一、窗的组成
窗的构造
窗一般由窗框、窗扇和五金零件组成。
窗框是窗与墙体的连接部分，由上框、下框 、边框、中横框和中竖框组成。 窗扇是窗的主体部分，分为活动扇和固定扇 两种，一般由上冒头、下冒头、边梃和窗芯(又叫 窗棂)组成骨架，中间固定玻璃、窗纱或百叶。 五金零件包括铰链、插销、风钩等。
清华大学建筑系扩建楼遮阳
第四节 门的构造
五、建筑遮阳措施
建筑遮阳措施对于减少太阳辐射，控制室内温度具有重要的作 用，也是重要的节能构造措施。 常见的措施有： 绿化遮阳、简易活动遮阳、建筑构件遮阳。
建筑构造课程门和窗
木窗的尺度
• 为使窗坚固耐久，一般平开木窗的窗扇高 度为800～1200mm，宽度不宜大于500mm， 上下悬窗的窗扇高度为300～600mm，中 悬窗窗扇高不宜大于1200mm，宽度不宜大 于1000mm；推拉窗高宽均不宜大于 1500mm。对一般民用建筑用窗，各地均有 通用图，各类窗的高度与宽度尺寸通常采 用扩大模数3M数列作为洞口的标志尺寸， 需要时只要按所需类型及尺度大小直接选 用。
推拉门分隔内部空间。
• （4）折叠门：可分为侧挂式折叠门和推拉 式折叠门两种。折叠门开启时占空间少， 但构造较复杂，一般用作商业建筑的门， 或公共建筑中作灵活分隔空间用。
• （5）转门：是由两个固定的弧形门套和垂直旋转的门扇 构成。转门对隔绝室外气流有一定作用，可作为寒冷地区
公共建筑的外门，但不能作为疏散门。
• （2）弹簧门: 弹簧门的开启方式与普通平 开门相同，所不同处是以弹簧铰链代替普 通铰链。为避免人流相撞，门扇或门扇上 部应镶嵌玻璃。
• （3）推拉门：推拉门开启时门扇沿轨道向左右滑行,通常 为单扇和双扇。推拉门开启时不占空间，受力合理，不易 变形，但在关闭时难于严密，构造亦较复杂。多用在工业 建筑中，作仓库和车间大门。在民用建筑中一般采用轻便
• 空腹式：空腹式钢门窗分沪式和京式两种。 断面高度亦有25，32mm等规格。
• ②基本钢门窗
• 为了使用、运输方便，通常将钢门窗在工厂制作 成标准化的门窗单元。平开钢窗与木窗的构造上 不同处是在两窗扇闭合处设有中竖框作关闭窗扇 时固定执手。
• ③组合式钢门窗
• 当钢门窗的高、宽超过基本钢门窗尺寸时，就要 用拼料将门窗进行组合。拼料起横梁与立柱的作 用，承受门窗的水平荷载，拼料与基本钢门窗之 间一般用螺栓或焊接连接。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
11、窗扇有哪些常见的类型？它们的适用条件和 优缺点是什么？
建筑构造 门窗构造
第三章 建筑装修
• 复习思考题
12、窗扇各部位的断面形状和尺寸如何？确定这 些断面形状和尺寸的依据是什么？
13、门扇有哪些常见的形式？它们各有什么优缺 点？
14、门扇（各种形式）各部位的断面形状和尺寸 如何？确定这些断面形状和尺寸的依据是什么？
第三章 建筑装修
• 钢门窗构造 • 钢门窗的类型
建筑构造 门窗构造
第三章 建筑装修
建筑构造 门窗构造
第三章 建筑装修
建筑构造 门窗构造
第三章 建筑装修
• 钢门窗的基本型式和构造
建筑构造 门窗构造
第三章 建筑装修
建筑构造 门窗构造
第三章 建筑装修
建筑构造 门窗构造
第三章 建筑装修
建筑构造 门窗构造
建筑构造 门窗构造
2020/11/13
建筑构造 门窗构造
第三章 建筑装修
• 门窗设计要求 ——围护功能要求
在墙体上开洞后，门和窗位置原有墙体的承载功能由门窗 洞口周围的结构墙体或柱、梁组成的框架承担，而围护 功能则要由门和窗本身来承担。根据门和窗所在位置， 使其分别具有保温、隔热、隔声、防水、防火等功能
建筑构造 门窗构造
第三章 建筑装修
建筑构造 门窗构造
第三章 建筑装修
建筑构造 门窗构造
第三章 建筑装修
建筑构造 门窗构造
第三章 建筑装修
建筑构造 门窗构造
第三章 建筑装修
建筑构造 门窗构造
第三章 建筑装修
建筑构造 门窗构造
第三章 建筑装修
建筑构造 门窗构造
第三章 建筑装修
建筑构造 门窗构造
第三章 建筑装修
建筑构造 门窗构造
第三章 建筑装修
建筑构造 门窗构造
第三章 建筑装修
• 钢窗的组合
建筑构造 门窗构造
第三章 建筑装修
• 复习思考题
1、门的功能作用是什么？ 2、窗的功能作用是什么？ 3、门窗的设计要求有哪些？ 4、门窗的常用材料有哪些？各自有哪些优缺点？ 5、门窗各有哪些常见的开启方式？其适用条件和
建筑构造 门窗构造
第三章 建筑装修
建筑构造 门窗构造
第三章 建筑装修
建筑构造 门窗构造
第三章 建筑装修
• 木门窗扇的构造做法
建筑构造 门窗构造
第三章 建筑装修
建筑构造 门窗构造
第三章 建筑装修
建筑构造 门窗构造
第三章 建筑装修
建筑构造 门窗构造
第三章 建筑装修
建筑构造 门窗构造
第三章 建筑装修
——密闭性要求
在寒冷地区和严寒地区的供热采暖期内，由门窗缝隙渗透 而损失的热量约占全部采暖耗热量的25%左右，密闭性 的要求是这些地区建筑保温节能设计中极其重要的内容
——其他要求
在保证门和窗的主要功能及满足经济要求的前提下，还要 求门窗坚固、耐久、开启灵活、方便、便于维修和清洗
建筑构造 门窗构造
第三章 建筑装修
• 门和窗的类型 ——按材料分（木、钢、铝合金、塑料、玻璃钢，
以及钢塑、木塑、铝塑等复合材料 ） ——按开启方式分
建筑构造 门窗构造
第三章 建筑装修
建筑构造 门窗构造
第三章 建筑装修
建筑构造 门窗构造
第三章 建筑装修
• 木门窗构造 ——门和窗的功能作用各异（有时也有相同之处，
如在有些情况下，门也兼有采光和通风的功能）， 但两者在其组成、安装方法、与墙的位置关系、 框及扇断面形状尺寸等方面却基本相同或相近
优缺点各是什么？ 6、门窗的组成有哪几部分？各部位的具体名称是
什么？
建筑构造 门窗构造
第三章 建筑装修
• 复习思考题
7、门窗框的安装方法有哪些？具体的安装方法是 什么？它们各有什么优缺点？
8、门窗框的断面形状和尺寸如何？确定这些断面 形状和尺寸的依据是什么？
9、门窗框在墙厚度方向的位置有哪几种？它们各 有什么特点和要求？
15、钢门窗有哪些类型？各有什么优缺点？ 16、钢窗的组合有哪些构造要求？
建筑构造 门窗构造
3rew
演讲完毕，谢谢听讲!
再见，see you again
2020/11/13
建筑构造 门窗构造
建筑构造 门窗构造
第三章 建筑装修
• 木门窗的组成和一般尺寸
建筑构造 门窗构造
第三章 建筑装修
建筑构造 门窗构造
第三章 建筑装修
• 木门窗框的构造做法
建筑构造 门窗构造
第三章 建筑装修
建筑构造 门窗构造
第三章 建筑装修
建筑构造 门窗构造
第三章 建筑装修
建
