恒流恒压电源
开关电源恒压恒流控制回路的工作原理和参数计算
开关电源恒压恒流控制回路的工作原理和参数计算1.电压控制环的设计恒压源的输出电压由下式确定U O=U Z+U F+U R1=U Z+U F+I R1R1其中，U Z=6.2V（即稳压管VD1的稳定电压），光耦合器PC817A中红外 LED的正向压降U F=1.2V （典型值），需要确定的只是R1上的压降U R1。
令R1上的电流为I R1，VT2的集电极电流为I C2，光耦合器输入电流（即LED工作电流）为I F，显然I R1=I C2=I F，并且它们随u、I C和光耦合器的电流传输比CTR值而变化。
已知单片LED 驱动电源的控制端电流I C变化范围是2.5mA（对应于最大占空比D MAX）~6.5mA（对应于最小占空比D MIN），现取中间值I C=4.5mA。
因I C是从光敏三极管的发射极流入控制端的，故有关系式I R1=I C CTR采用线性光耦合器时，要求CTR=80%～160%，可取中间值：120%。
在I C和CTR 值确定之后，很容易求出I R1。
将I C=4.5mA，CTR=120%代入式中得到，I R1=3.75mA。
令R=39R时，U R1=0.146V。
最后计算出U O=U Z+U F+U R1=6.2V+1.2V+0.146V=7.546V=7.5V2.电流控制环的设计电流控制环由VT1、VT2、R1~R6、C1和PC817A等构成。
下面要最终计算出恒定输出电流I OH 的期望值。
R2为VT1的基极偏置电阻，因基极电流很小，而R3上的电流很大，故可认为VT1的发射结压降U BE1全部降落在R3上。
有公式I OH=U BE1 R3利用下面两式可估算出VT1、VT2的发射结压降U BE1=kTqln(I C1I S)U BE2=kTqln(I C2I S)式中：k为玻尔兹曼常数；T为环境温度（用热力学温度表示）；q是电子电量；当T A=25℃时，T=298K，kTq=0.0262（V）；I C1、I C2分别为VT1、VT2的集电极电流；I S为晶体管的反向饱和电流，对于小功率管，I S=4×10−14A。

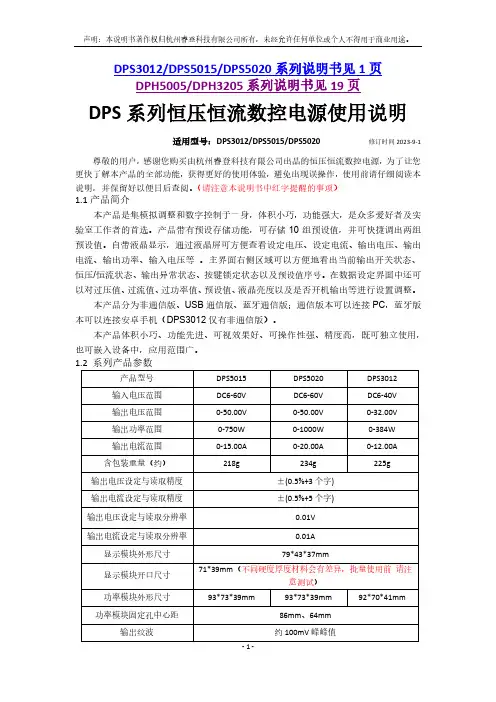

杭州睿登科技有限公司 DPS 系列恒压恒流数控电源说明书
DPS3012/DPS5015/DPS5020系列说明书见1页DPH5005/DPH3205系列说明书见19页DPS系列恒压恒流数控电源使用说明适用型号：DPS3012/DPS5015/DPS5020 修订时间2023-9-1尊敬的用户，感谢您购买由杭州睿登科技有限公司出品的恒压恒流数控电源，为了让您更快了解本产品的全部功能，获得更好的使用体验，避免出现误操作，使用前请仔细阅读本说明，并保留好以便日后查阅。
（请注意本说明书中红字提醒的事项）1.1产品简介本产品是集模拟调整和数字控制于一身，体积小巧，功能强大，是众多爱好者及实验室工作者的首选。
产品带有预设存储功能，可存储10组预设值，并可快捷调出两组预设值。
自带液晶显示，通过液晶屏可方便查看设定电压、设定电流、输出电压、输出电流、输出功率、输入电压等。
主界面右侧区域可以方便地看出当前输出开关状态、恒压/恒流状态、输出异常状态、按键锁定状态以及预设值序号。
在数据设定界面中还可以对过压值、过流值、过功率值、预设值、液晶亮度以及是否开机输出等进行设置调整。
本产品分为非通信版、USB通信版、蓝牙通信版；通信版本可以连接PC，蓝牙版本可以连接安卓手机（DPS3012仅有非通信版）。
本产品体积小巧、功能先进、可视效果好、可操作性强、精度高，既可独立使用，也可嵌入设备中，应用范围广。
显示面板尺寸DPS3012功率板尺寸DPS5015功率板尺寸DSP5020功率板尺寸注：以下说明以DPS5015为例，其他型号除参数外基本通用。
1.3接线说明IN+ : 输入正极OUT+ : 输出正极IN- : 输入负极OUT-: 输出负极LCD :屏幕排线，接显示板LCDKEY :按键排线，接显示板KEY产品是DC-DC降压输出，须保证输入电压是输出电压的1.1倍以上，自然散热条件下可以满负荷输出，装在机壳内请加装散热风扇。
注意显示模块线不要接反，否则不能正常显示。
60V为极限输入电压，请一定留余地使用，必须直流输入，不可使用交流甚至使用220V 供电，给电池充电时不要接反，错误操作将导致产品烧坏。
恒流恒压充电原理
恒流恒压充电原理
恒流恒压充电是一种常用的充电方式，它通过控制充电电流和电压来实现对电池的充电。
在恒流恒压充电中，首先将恒流源接入电池，通过调节恒流源的电流大小，使电池以恒定的电流进行充电。
由于电流的恒定，电池内部的化学反应也处于稳定状态，电池会逐渐充满。
当电池充电至一定程度后，恒流充电会转换为恒压充电。
此时，充电电压会被限制在一个固定的值上，而电流则会逐渐降低。
当电池充满时，电流将进一步降至几乎为零，充电过程结束。
恒流恒压充电的原理是根据电池充电过程中的特性，通过对充电电流和电压的控制，使电池在最佳的充电状态下进行充电。
恒流充电可以快速充电电池，而恒压充电可以保护电池免受过充的损坏。
恒流恒压充电器通常会配备反馈控制系统，通过检测电池的电流和电压，实时调整充电电流和电压，以确保充电过程的稳定性和安全性。
这种充电方式广泛应用于各类电子设备和电动车等领域。
如何区分LED开关电源是恒流和恒压
如何区分LED开关电源是恒流和恒压LED灯的广泛应用为照明提供了更多的可能性。
为了让LED灯稳定工作，必须使用专门的开关电源，其一般分为恒流和恒压两种。
如果您不知道如何区分两者的区别，那么本文将为您提供帮助。
恒压和恒流的定义恒压开关电源可以在其输出端口提供固定的电压，而输出端口的电流取决于负载电阻大小。
恒流开关电源，则可以在不同的载荷下提供相同的电流，而输出电压则会自动调整，以保持稳定。
在LED照明中，恒流驱动电源是常用的电源类型，因为它可以提供稳定的电流来驱动LED灯。
如果使用恒压电源，LED的电流可能会不稳定，从而导致灯炸或损坏。
区分恒流和恒压开关电源下面是一些常见的区分恒流和恒压开关电源的方法：电源规格参数当您购买任何一种开关电源时，规格参数将直接指明其是恒流还是恒压。
恒流开关电源的规格参数将包括输出电流和最大输出电压，而恒压则是包括输出电压和最大输出电流。
外观在大多数情况下，恒流和恒压开关电源从外观上看并无太大区别。
特别的，通常相同品牌的两种不同型号可能外观几乎一模一样。
但是，根据外壳上的标签或印刷手册，可能会指明其是恒流或恒压电源。
适用负载恒流开关电源适用于需要恒定电流的电路或设备，例如LED灯条，发光二极管等。
而恒压电源则适用于需要固定电压的电路或设备，例如计算机设备，移动充电器等。
稳定性和效率恒流电源通常比恒压更稳定。
因为它们提供相同的电流，无论负载如何变化，因此对于驱动LED照明系统来说，更高的稳定性和一致性可以确保更好的长期性能。
另一方面，由于恒流电源需要不断调整输出电压，所以存在一定的电能损耗，在效率方面可能会比恒压慢一些。
总结了解开关电源是恒流还是恒压的方法对于正确购买和使用LED照明系统非常重要。
需要注意的是，从外观上看电源通常不能准确地确定其类型，必须查看规格参数或拆开电源以确定其类别。
总之，对于需要长期稳定工作的LED灯，恒流驱动电源是更好的选择，而恒压开关电源则适用于需要稳定电压的其他设备。

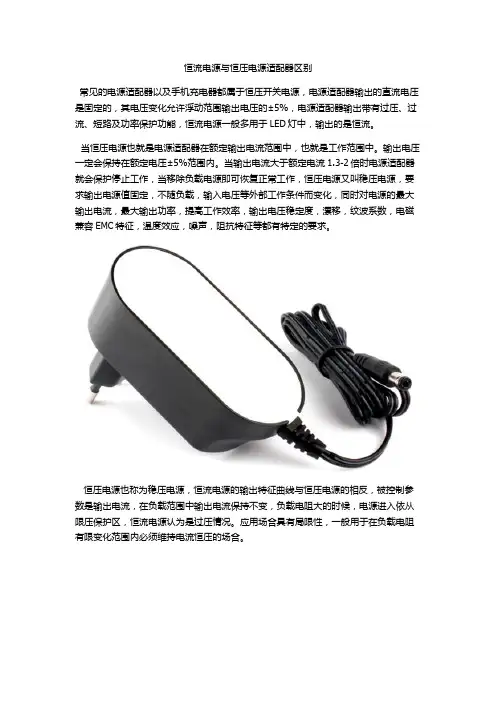

恒流电源与恒压电源适配器区别
恒流电源与恒压电源适配器区别
常见的电源适配器以及手机充电器都属于恒压开关电源，电源适配器输出的直流电压是固定的，其电压变化允许浮动范围输出电压的±5%，电源适配器输出带有过压、过流、短路及功率保护功能，恒流电源一般多用于LED灯中，输出的是恒流。
当恒压电源也就是电源适配器在额定输出电流范围中，也就是工作范围中。
输出电压一定会保持在额定电压±5%范围内。
当输出电流大于额定电流1.3-2倍时电源适配器就会保护停止工作，当移除负载电源即可恢复正常工作，恒压电源又叫稳压电源，要求输出电源值固定，不随负载，输入电压等外部工作条件而变化，同时对电源的最大输出电流，最大输出功率，提高工作效率，输出电压稳定度，漂移，纹波系数，电磁兼容EMC特征，温度效应，噪声，阻抗特征等都有特定的要求。
恒压电源也称为稳压电源，恒流电源的输出特征曲线与恒压电源的相反，被控制参数是输出电流，在负载范围中输出电流保持不变，负载电阻大的时候，电源进入依从限压保护区，恒流电源认为是过压情况。
应用场合具有局限性，一般用于在负载电阻有限变化范围内必须维持电流恒压的场合。
恒压恒流输出式单片开关电源的设计原理
恒压/恒流输出式单片开关电源可简称为恒压/恒流源。
其特点是具有两个控制环路,一个是电压控制环,另一个为电流控制环。
当输出电流较小时,电压控制环起作用,具有稳压特性,它相当于恒压源;当输出电流接近或达到额定值时,通过电流控制环使IO维持恒定,它又变成恒流源。
这种电源特别适用于电池充电器和特种电机驱动器。
下面介绍一种低成本恒压/恒流输出式开关电源,其电流控制环是由晶体管构成的,电路简单,成本低,易于制作。
1.恒压/恒流输出式开关电源的工作原理7.5V、1A恒压/恒流输出式开关电源的电路如图1所示。
它采用一片TOP200Y型开关电源(IC1),配PC817A型线性光耦合器(IC2)。
85V～256V交流输入电压u经过EMI滤波器L2、C6)、整流桥(BR)和输入滤波电容(C1),得到大约为82V～375V的直流高压UI,再通过初级绕组接TOP200Y的漏极。
由VDZ1和VD1构成的漏极箝位保护电路,将高频变压器漏感形成的尖峰电压限定在安全范围之内。
VDZ1采用BZY97C200型瞬态电压抑制器,其箝位电压UB=200V。
VD1选用UF4005型超快恢复二极管。
次级电压经过VD2、C2整流滤波后,再通过L1、C3滤波,获得＋7.5V输出。
VD2采用3A/70V的肖特基二极管。
反馈绕组的输出电压经过VD3、C4整流滤波后,得到反馈电压UFB=26V,给光敏三极管提供偏压。
C5为旁路电容,兼作频率补偿电容并决定自动重启频率。
R2为反馈绕组的假负载,空载时能限制反馈电压UFB不致升高。
该电源有两个控制环路。
电压控制环是由1N5234B型62V稳压管(VDZ2)和光耦合器PC817A(IC2)构成的。
其作用是当输出电流较小时令开关电源工作在恒压输出模式,此时VDZ2上有电流通过,输出电压由VDZ2的稳压值(UZ2)和光耦中led的正向压降(UF)所确定。
电流控制环则由晶体管VT1和VT2、电流检测电阻R3、光耦IC2、电阻R4～R7、电容C8构成。
恒流充电和恒压充电电路怎样区别
恒流充电和恒压充电电路怎样区别
恒流恒压充电
恒流恒压充电第一阶段以恒定电流充电；当电压达到预定值时转入第二阶段进行恒压充电，此时电流逐渐减小；当充电电流达到下降到零时，蓄电池完全充满。
这种是目前锂电池最常用的充电方法。
开关电源的恒压模式和恒流模式
充电桩之芯作为一种AC/DC电源，它是以恒定电压输出还是以恒定电流输出，这是由充电桩之芯自己决定的吗？为了回答这个问题，我们需要科普一下开关电源的恒压工作模式和恒流工作模式。
恒压（CV，ConstantVoltage）模式，是指开关电源的输出电压恒定，开关电源的控制环路是电压环在起作用，电压环的给定电压就是电源输出的恒定电压。
恒压模式下的输出电流大小是由负载决定的。
1，对于单环控制系统，恒压模式下，电压环在工作。
什么是恒流什么是恒流电源
什么是恒流什么是恒流电源恒流亦可叫稳流，意思相近，一般可以不加区别。
与恒压的概念相比，恒流的概念就难于理解一些了，因为日常生活中恒压源是多见的，蓄电池、干电池是直流恒压电源，而 220V 交流电，则可认为是一种交流恒压电源，因为它们的输出电压是基本不变的，是不随输出电流的大小而大幅变化的。
首先举例说明：一个恒定电流值调至 1A 的，最高输出电压可达 100V 的一个恒流电源，当你打开这个恒流源的电源开关时，你会看到电源的电压表和电流表显示什么数值呢？可以肯定的说：输出电压为 100V ，输出电流为0A 。
有人曾经这样问，你不是 100V 1A 的恒流源吗？怎么输出不是 100V 1A 呢？这里仍然要用欧姆定律来解释，理论上可以这样来计算，电源的输出电压U=IR ，式中 U 为输出电压， I 为输出电流， R 为负载电阻。
以下分 5 种情况来说明：如果电源为空载， R 可以用无穷大来表示， U=I* ∞，由于电源能输 1A 的电流，如果电源电流为 1A ，那么 U=1A* ∞ = ∞，而电源电压最多只能输出 100V ，无疑电源只能输出其最大电压 100V ，由于电源不能输出无穷大的电压，因而电流只能是很小很小的值，即电流输出为 0A ，即 I=U/R=100V/ ∞=0A 。
如果负载电阻 R=200 欧，那么又因电源只能输出 100V ，因此电流只能为0.5A ，即 I=U/R=100V/200R=0.5A如果负载电阻 R=100 欧，由于电源能输出 100V ，就使得电流能达到 1A ，即 I=U/R=100V/100R=1A 此时输出电流正好达到电源的恒流值。
如果负载电阻继续减小，改为 50 欧，如果根据公式 I=U/R=100V/50R=2A. 但这里的关键是我们的电源是个恒流值为 1A 的电源，因此此时的输出电流只能被强迫限制在 1A 而不能为 2A 因而输出电压只能被迫降到 50V 而不能为100V 。
关于LED驱动电源恒压与恒流区别的解析
... 关于LED驱动电源恒压与恒流区别的解析1.恒流电源是电源电压发生变化，而流过负载的电流不变。
恒压电源是流过负载的电流变化时，电源电压不发生变化不要简单的用欧姆定律来理解，电源不是直接接负载，中间都有个电路。
2.所谓恒流/恒压就是在一定范围内输出电流/电压保持恒定。
“恒定”的前提是在一定范围内。
对于“恒流”就是输出电压要在一定范围内，对于“恒压”就是输出电流要在一定范围内。
超出这个范围“恒定”就无法保持。
因此恒压源会设定输出电流档（最大可输出）的参数。
其实电子世界里根本没有“恒定”这个东西，所有电源都有负载调整率（load regulation）这个指标。
以恒压（电压）源为例：随着你负载的加大，输出电压一定是下降的。
3.恒压源和恒流源在定义上的区别：1）恒压源在允许的负载情况下，输出的电压是恒定的，不会随负载的变化而变化。
通常应用于小功率LED模块，小功率LED灯条用的比较多。
恒压源就是我们常说的稳压电源，能保证负载（输出电流）变化的情况下，保持电压不变。
2）恒流源在允许的负载情况下，输出的电流是恒定的，不会随着负载的变化而变化，通常应用在大功率LED和高档小功率产品上。
*如果从寿命上考良的话，恒流源LED驱动比较好一点。
恒流源是在负载变化的情况下，能相应的调整自己的输出电压，使输出电流保持不变。
我们见到的开关电源基本上都是恒压源，而所谓的“恒流型开关电源”则是在恒压源的基础之上，在输出上加一个小阻值的采样电阻，通过反馈到前级去控制来进行恒流控制。
4.如何从电源参数上识别是恒压源还是恒流源呢？可以从电源的label上看：如果他标识的输出电压是一个恒定的值（如Vo=48V），就是恒压源；如果标识的是一个电压范围(如Vo为45~90V)，可以确定这是个恒流源了。
5.恒压源与恒流源的优缺点：恒压源能够为负载提供恒定的电压，理想的恒压源内阻为零，不能短路：恒流源可以为负载提供恒定的电流，理想的恒流源内阻为无穷大，不能开路。
恒压 恒流 电源 原理
恒压恒流电源原理恒压恒流电源是一种电源设备，其工作原理是在负载电阻变化时，保持输出电压和输出电流恒定不变。
恒压恒流电源通常由稳压模块和稳流模块组成。
稳压模块通过反馈控制电路，监测输出电压，当电压偏离设定值时，调节输出电流以使电压保持恒定。
稳流模块通过反馈控制电路，监测输出电流，当电流偏离设定值时，调节输出电压以使电流保持恒定。
通过这种方式，恒压恒流电源能够提供稳定的电压和电流输出。
恒压恒流电源具有广泛的应用。
例如，在电子器件测试中，恒压恒流电源可以为被测器件提供稳定的电压和电流，保证测试结果的准确性。
在实验室中，恒压恒流电源可以用于供电实验电路，保证实验过程的稳定性。
在工业生产中，恒压恒流电源可以用于电镀、电解和电切等工艺，确保工艺过程的稳定性和精确性。
恒压恒流电源的原理基于反馈控制，通过不断调节输出电压和输出电流来维持恒定。
在稳压模块中，当输出电压偏离设定值时，反馈控制电路会调节输出电流，使输出电压恢复到设定值。
同样，在稳流模块中，当输出电流偏离设定值时，反馈控制电路会调节输出电压，使输出电流恢复到设定值。
这种反馈控制的机制能够实时监测和调节输出电压和电流，使恒压恒流电源能够保持稳定的输出。
除了稳定输出，恒压恒流电源还具有过流保护和过压保护功能。
当输出电流超过设定值或输出电压超过设定值时，电源会自动切断输出，以保护负载电路和电源设备的安全。
这种保护机制能够有效防止因电流过大或电压过高而引起的损坏或故障。
恒压恒流电源是一种能够提供稳定输出的电源设备。
通过反馈控制，恒压恒流电源能够实时监测和调节输出电压和电流，保持恒定。
在各种应用场景中，恒压恒流电源都发挥着重要的作用，确保电路和设备的稳定性和安全性。
通过了解恒压恒流电源的原理和应用，我们可以更好地理解和使用这一电源设备。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
恒流恒压电源
一个直流电源有两种工作状态，一种是恒压状态，按照恒压电源的特征在工作，一种是恒流状态，按照恒流电源的特征在工作。
这种电源内部有两个控制单元，一个是稳压控制单元，在负载发生变化的情况下，努力使输出电压保持稳定，前提是输出电流必须小于预先设定的恒流值。
实际上在恒压状态时，恒流控制单元处于休止状态，它不干扰输出电压和输出电流。
当由于负载电阻逐步减小，使得负载电流增加到预先设定的恒流值时，恒流控制单元开始工作，它的任务是在负载电阻继续减小的情况下，努力使输出电流按预定的恒流值保持不变，为此需要使输出电压随着负载电阻的减小而随之降低，在极端情况下，负载电阻阻值降为零（短路状态），输出电压也随之降到零，以保持输出电流的恒定。
这些都是恒流部件的功能，在恒流部件工作时，恒压部件亦处于休止状态，它不再干预输出电压的高低。
这种既具有恒压控制部件，又具有恒流控制部件的电源就叫做恒压恒流电源。
试举一例说明：某恒流恒压电源，通过调节面板上电压调节和电流调节两旋扭，使电源空载输出电压定在100V ，恒流值调在1A ，电源是如何随着负载电阻的变化而自动改变电源工作状态的呢？通过以上介绍，我们可以知道，当输出电流小于1A 时，电源处于恒压工作状态，努力保持输出电压为100V ，而输出电流是随着负载的大小变化而变化，而当电流值趋向大于1A 时，电源处于恒流工作状态，努力保持输出电流为1A ，而输出电压是随着负载的大小变化而变化。
当输出电压为100V 时，负载电阻洽好为100 欧，输出电流洽好为1A 时，是电源两种工作状态的转折点，电源既可以说是恒压状态，亦可以说是恒流状态。
为此我们可以对这一具体事例，得出下述结论：
当负载电阻R L =100 欧时, 为恒压恒流状态的转折点( 此时电压=100 伏, 电流=1A), 这一概念非常重要。
当R L >100 欧时，电源处于恒压状态（此时电压=100 伏，电流<1 安）
当R L <100 欧时，电源处于恒流工作状态（此时电压<100 伏，电流=1 安）
恒流恒压电源在恒压状态时，电压稳定，电流随着负载电阻的变化而变化，稳压控制单元工作，稳流控制单元休止。
恒流恒压电源在恒流状态时，电流稳定，电压随着负载电阻的变化而变化，稳流控制单元工作，稳压控制单元休止。
